室内地砖铺贴施工方案.pdf

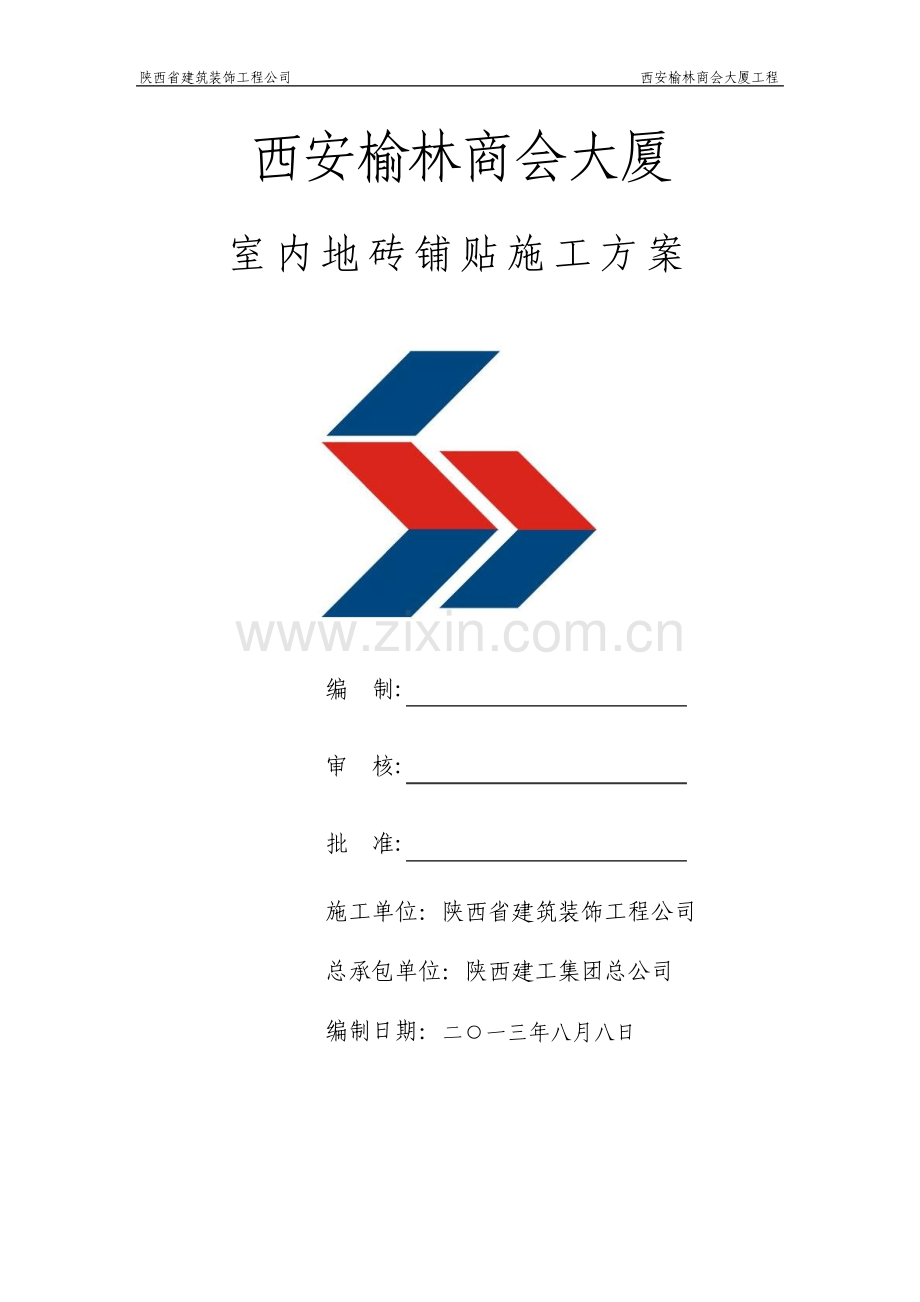

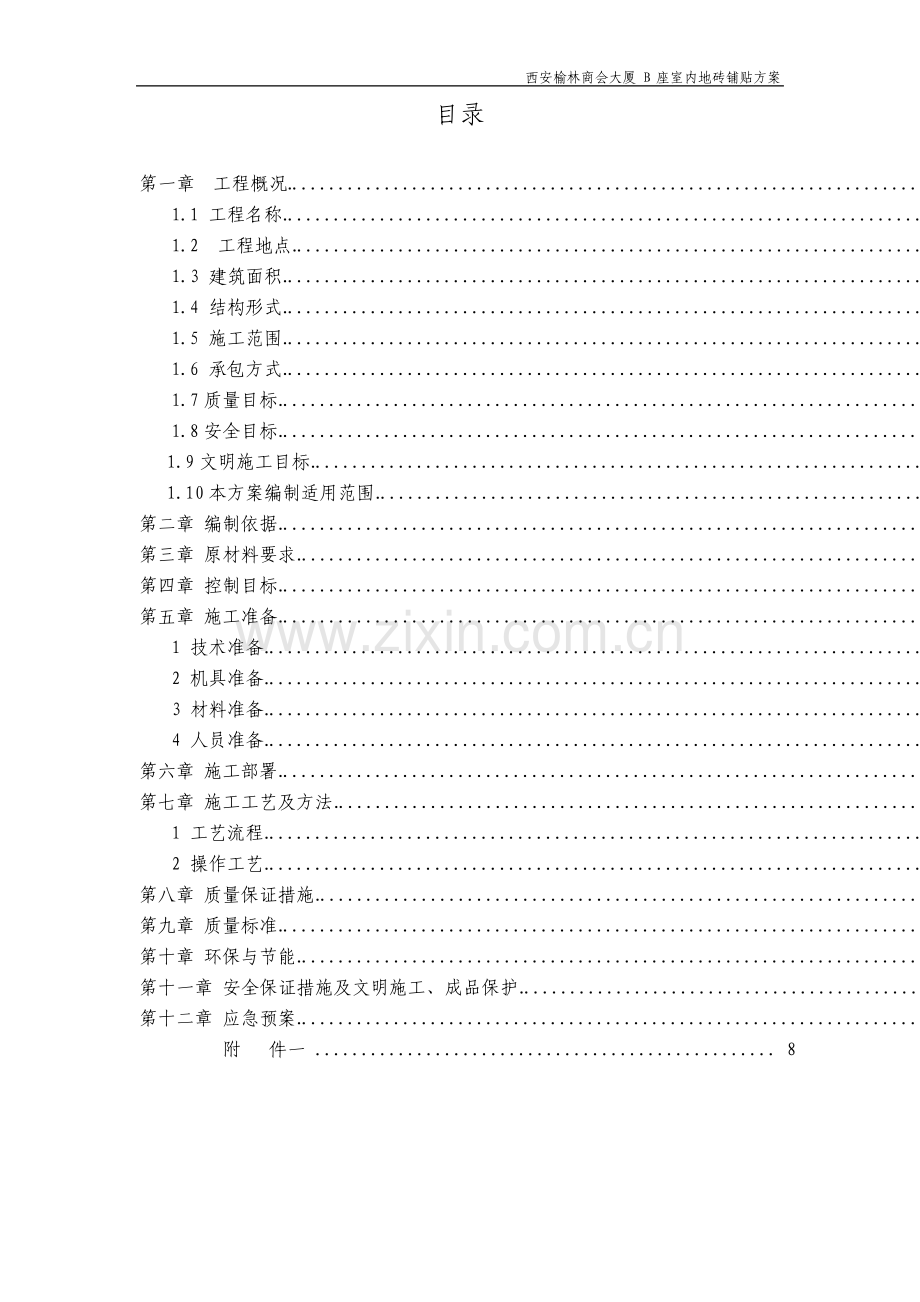

陕西省建筑装饰工程公司 西安榆林商会大厦工程 西安榆林商会大厦 室内地砖铺贴施工方案 编 制:审 核:批 准:施工单位：陕西省建筑装饰工程公司 总承包单位：陕西建工集团总公司 编制日期：二一三年八月八日 西安榆林商会大厦 B 座室内地砖铺贴方案 目录 第一章 工程概况.1 1.1 工程名称.1 1.2 工程地点.1 1.3 建筑面积.1 1.4 结构形式.1 1.5 施工范围.1 1.6 承包方式.1 1.7 质量目标.1 1.8 安全目标.1 1.9 文明施工目标.1 1.10 本方案编制适用范围.1 第二章 编制依据.1 第三章 原材料要求.2 第四章 控制目标.2 第五章 施工准备.2 1 技术准备.2 2 机具准备.3 3 材料准备.3 4 人员准备.3 第六章 施工部署.3 第七章 施工工艺及方法.3 1 工艺流程.3 2 操作工艺.4 第八章 质量保证措施.4 第九章 质量标准.5 第十章 环保与节能.6 第十一章 安全保证措施及文明施工、成品保护.6 第十二章 应急预案.7 附 件一 .8 陕西省建筑装饰工程公司 西安榆林商会大厦工程 1 室内地砖铺贴施工方案 一、工程概况 1.1 工程名称：西安榆林商会大厦 1.2 工程地点：榆林经济开发区明珠大道与建业大道十字交汇东北方向 1.3 建筑面积：180391.00 1.4 室内地砖铺贴面积：52891.6 1.5 结构形式：框架-核心筒结构 1.6 施工范围：B 座 14 层至 34 层 1.7 承包方式：包工包料 1.8 总体质量目标：鲁班奖 1.9 安全目标：安全生产无重大伤亡事故 1.10 文明施工目标：创“省级安全文明工地”，力争国家 AAA 级安全文明诚信工地。1.11 本方案编制适用范围：B 座 1434 层室内地砖铺贴 1.12 地砖品名：比卡拉（31K88036）800*800 老板间地砖 奥米加（ODKM80207W）800*800 走道地砖 奥米加（OPKMA88241）800*800 办公室地砖 1 新豪（XB8001LA）800*800 办公室地砖 2 亚细亚（PJ80301）800*800 办公室地砖 3 百合（36003）300*300 老板间小卫生间地砖 奥米加（ODYM A 9001004）450*450 公用卫生间地砖 百合（36003）300*600 老板间小卫生间墙砖 奥米加（ODYMA9001001）450*900 公用卫生间墙砖 二、编制依据 本方案根据西安榆林商会大厦项目内装修工程的工程量计价清单、装修施工蓝图纸编制及现场勘查的实际情况，依据国家有关标准和规范：2.1建筑工程施工质量验收统一标准 （GB50300-2001）2.2建筑装饰装修工程质量验收规范 （GB50210-2001）西安榆林商会大厦 B 座室内地砖铺贴方案 2 2.3建筑工程项目管理规范 （GB/T50326-2006）2.4建筑施工企业安全生产管理规范 （GB50656-2011）2.5工程建设标准强制性条文 （房屋建筑部分）2.6施工现场临时用电安全技术规范 （JGJ46-2005）2.7建筑节能工程施工质量验收规范 （GB50411-2007）2.8建筑机械使用安全技术规程 （JGJ33-2012）2.9建筑地面工程施工质量验收规范 （GB50209-2010）2.10建筑砂浆基本性能试验方法标准 JGJ/T70-2009 三、原材料要求 1、水泥：P.C32.5R 普通硅酸盐水泥。2、砂：小保当砂，并符合现行行业标准建筑砂浆基本性能试验方法标准JGJ/T70-2009。3、面砖：严格遵守材料进场报验制度，进场瓷砖有厂家的检测报告、出厂合格证，进场后及时通知总包技术部、监理工程师、甲方质量员对外观尺寸偏差等进行验收，并按批次对瓷砖进行复试。4、对所有进场材料的合格证明文件及检测报告进行检查，对面砖、水泥进行材料复检。5、面砖进场检验要求，详见附件一 四、控制目标 1、瓷砖品种、规格、颜色和图案符合设计及规范要求，面层与基层粘结牢固，无空鼓、翘曲。2、地砖排版合理，分割通顺、颜色协调一致，铺贴平整接缝均匀，周边顺直等。3、地砖套色，点缀精美，纹理清晰通顺，与其他面层邻接处的镶边用料及尺寸符合设计要求和施工规范，边角整齐光滑，不同颜色的邻接处不混色。五、施工准备 5.1 作业条件准备 5.1.1 按室内地坪标高及地面构造厚度的要求，将地坪标高线弹在墙脚处的立面上。根据板材的规格在室内取中点，拉十字线。5.1.2 检查地面处有无管线敷设要求，并将基层用水冲刷。陕西省建筑装饰工程公司 西安榆林商会大厦工程 3 5.1.3 施工前应电脑绘制出地面地砖排版方案图，并经过各方确认，方可进行放样排砖。5.2 施工机具准备 小水桶、半截桶、笤帚、方尺、平锹、铁抹子、大杠、筛子、窄手推车、钢丝刷、喷壶、橡皮锤、线绳、云石机、水平尺等。六、施工部署 先施工 23 层样板间，样板质量经各方确认后开始大面积进行。施工顺序为：22 层14 层铺贴、2 5 层34 层交叉铺贴，先铺贴室内、过道地面，最后铺贴卫生间地面。七、施工工艺及方法 7.1 工艺流程 基层处理找标高、弹线铺找平层弹铺砖控制线铺砖勾缝、擦缝养护 7.2 施工方法 7.2.1 基层处理、定标高 将基层表面的浮土或砂浆铲掉，清扫干净。根据+0.5m 水平控制线和设计图纸找出板面标高。7.2.2 弹控制线 先根据排砖图确定铺砌的缝隙宽度。找规矩：按室内地坪标高及地面构造厚度的要求，将地坪标高线弹在墙脚处的立面上。根据地砖的规格在室内取中点，拉十字线。与走道相通的门口处还要拉通线，线的位置一般在门框中间，拉出的标准线固定在墙面上。7.2.3 铺砖 为了找好位置和标高，应从门口开始，纵向先铺 23 行砖，以此为标筋拉纵横水平标高线，铺时应从里面向外退着操作，人不得踏在刚铺好的砖面上，每块砖应按线施工，操作程序是：1）找平层上洒水润湿，均匀涂刷素水泥浆涂刷面积不要过大，铺多少刷多少；西安榆林商会大厦 B 座室内地砖铺贴方案 4 2）结合层的厚度：一般采用水泥干硬性砂浆结合层，5mm 厚 1：2：5 水泥砂浆（掺建筑胶）；铺设厚度以放面砖时高出面层标高线34mm 为宜。3）结合层拌和：干硬性砂浆，配合比为 1:3（体积比）应掺相应建筑胶，应随拌随用，初凝前用完，防止影响粘结质量。干硬性程度以手捏成团，落地即散为宜。4）铺贴时，砖的背面洒水湿润，再用 1：3 干硬性水泥砂浆铺摊在湿润过的基层上，每次铺摊的砂浆长度在 1m 以上，宽度超过板材宽度 2030mm，虚铺砂浆的高度应比地坪标高线高出 35mm。5）砂浆铺贴方向：室内向门口铺抹。铺板前先用木杠将砂浆并在找平层上均匀地撒一层水泥粉。刮平、拍实，再用抹子抹平，应采取分段、分部位铺贴。6）把背面涂抹水泥素灰的板材对准纵横板缝的位置轻轻落下，落下时应四角同时着地，用橡皮锤轻轻敲实，并用水准尺找平。7.3 勾缝、擦缝 7.3.1 专用勾缝剂勾缝，要求缝内砂浆密实、平整、光滑。随勾随将剩余勾缝剂清走、擦净。八、质量保证措施 8.1 应注意的质量问题及质量保证措施 8.1.1 板块空鼓：基层清理不净、洒水湿润不均、砖未浸水、水泥浆结合层刷的面积过大、风干后起隔离作用、上人过早影响粘结层强度等因素都是导致空鼓的原因。8.1.2 板块表面不洁净：主要是做完面层之后，成品保护不够，油漆桶放在地砖上、在地砖上拌合砂浆、刷浆时不覆盖等，都造成层面被污染。8.1.3 有地漏的房间倒坡：做找平层砂浆时，没有按设计要求的泛水坡度进行弹线找坡。因此必须在找标高、弹线时找好坡度，抹灰饼和标筋时，抹出泛水。8.1.4 地面铺贴不平，出现高低差：对地砖未进行预先选挑，砖的厚度不一致造成高低差，或铺贴时未严格按水平标高线进行控制。8.1.5 地面标高错误：多出现在厕浴间。原因是防水层过厚或结合层过厚。8.1.6 厕浴间泛水过小或局部倒坡：地漏安装过高或+0.5m 水平控制线不准。九、质量目标 陕西省建筑装饰工程公司 西安榆林商会大厦工程 5 9.1 主控项目 9.1.1 面层所用的板块的品种、质量必须符合设计要求，有相应的合格证、检测报告及复检报告。9.1.2 面层与下一层的结合（粘结）应牢固，无空鼓。9.2 一般项目 9.2.1 砖面层的表面应洁净、图案清晰，色泽一致，接缝平整，深浅一致，周边顺直。板块无裂纹、掉角和缺楞等缺陷。9.2.2 砖面层邻接处的镶边用料及尺寸应符合设计要求，边角整齐、光滑。9.2.3 砖面层表面的坡度应符合设计要求，不倒泛水、无积水；与地漏、管道结合处应严密牢固，无渗漏。9.2.4 质量要求符合建筑地面工程施工质量验收规范（GB50209-2010）的规定 项 序 检查项目 允许偏差 或允许值 主控项目 1 块材质量/2 面层与下一层结合/一 般 项 目 1 面层表面质量/2 邻接处镶边用料/平整度 陶瓷棉砖、陶瓷地砖 2mm 缝格平直 3.0mm 接缝高低差 陶瓷棉砖、陶瓷地砖、水泥花砖 0.5mm 踢脚线上口平直 陶瓷棉砖、陶瓷地砖、水泥花砖 3.0mm 板块间隙宽度 2.0mm 9.3 主控项目 100%合格，一般项目合格率超过 95%且最大偏差不超过允许偏差的 115%。对质量进行双控。十、环保与节能 10.1地砖集中在一个场地加工，装临时门，降低粉尘外扬，控制噪声。10.2切割采用湿作业，污水排入桶中，集中处理。10.3注意节水、节电，减少原材料浪费。10.4工人操作戴防尘口罩或面具。10.5废渣及时清运。西安榆林商会大厦 B 座室内地砖铺贴方案 6 十一、安全保证措施及文明施工、成品保护 11.1安全保证措施及文明施工 11.1.1 严格执行安全生产管理网络，确保施工过程安全生产。11.1.2 落实安全管理制度。11.1.3 施工现场安全管理。1）所有施工人员必须佩带安全帽，施工现场管理人员带红色安全帽，工人带黄色安全帽。2）进入施工现场施工必须选穿合身的工作服，并做到“三紧”：领带、袖口紧、下摆紧才起到保护工作的作用，穿合适软底的鞋并系紧鞋带。3）严格执行用电安全措施，落实临时用电制度。4）严格执行施工机械安全技术措施。11.2 成品保护 11.2.1 首先，将地砖面层清扫干净；11.2.2 其次在地砖面层上整铺彩条布，搭接处用胶带粘贴牢固，防止水分及油污渗入，防止砂粒、杂物划伤瓷砖表面；11.2.3 彩条布上平铺 1000*2000*3mm 的胶合板，板与板对缝处用胶带粘贴；随后采用 18 厘木工板切割成 200*60mm 的窄板加工成直角扣在地砖阳角处，保护地砖棱角防止碰撞及损坏，以便更好的保护成品；11.2.4 用警戒带对已保护区域进行封闭，并设置警示牌告知各专业分包单位油污机具、铁梯、活动架没有采取保护措施的情况下，禁止工具进入施工。十二、应急预案 12.1 应急预案小组组长：闫振国；应急预案小组副组长：白洪涛、戚宽安；应急预案小组组员：张强、房剑、陈卓、高琦等全部项目部成员。12.2发生一般火警、火灾事故、设备事故、人身伤害事故，当班值班人员应立即报告作业区领导、矿调度，逐级上报。火警火灾拨打 119 请求救援。人身伤亡事故应立即送医院治疗，但不管是哪类事故，抢险救护时都要先切断电源或采取 防护措施后再组织救护，防止事态扩大。12.3.发生重大火灾事故，应立即切断电源，迅速调度汇报，调度逐级向上反映。陕西省建筑装饰工程公司 西安榆林商会大厦工程 7 岗位人员拨打“119”救援电话请求救援后，首先组织自救，使用现场的灭火器进行灭火。根据着火部位、性质也可用现场备用的防火沙、土、水进行灭火，电气火灾要用干粉灭火器、变压器、油罐等用水冷却时，人要远离，严防爆炸伤人，待消防专业人员赶到后，在专业人员指挥下配合灭火。12.4.发生人身伤亡事故，发现人员要立即向班组长、调度，逐级上报后，还要通知医院工伤抢救小组，立即赶赴现场组织救援。若伤者属擦伤、碰伤、压伤等要及时用消炎止痛药物擦洗患处，若出血严重，要用干净布料进行包扎止血。若伤者发生骨折要保持静坐或静卧。若发生严重烧伤、烫伤，要立即用冷水冲洗30 分钟以上。若伤者已昏迷、休克，要立即抬至通风良好的地方，进行人工呼吸或按摩心脏，待医生到达后立即送医院抢救。12.5.若发生泄露中毒事故，救援人员在救援时要先关闭气源，在实施抢救时，必须戴好防毒面具，迅速把中毒人员抬至通风良好处进行抢救，救援人员若感觉自己呼吸困难应立即撤离，更换人员。待救护人员到达后送医院抢救。12.6.发生重大设备事故，要立即报告，同时停止设备运转，处理事故时，要有专人监护，严格执行检修程序和停送电确认制度，防止打乱仗，冒险作业。12.7.发生爆炸事故，要立即关闭爆炸源，若有人员伤亡，按人员伤亡预案救援。12.8.发生各类事故都要保护好现场，待事故调查分析。西安榆林商会大厦 B 座室内地砖铺贴方案 8 附件一：材料进场验收标准 一、陶瓷墙地面砖 1.1陶瓷墙地砖的外观质量要求详见下表 缺 陷 名 称 质 量 要 求 优 等 品 一 级 品 合 格 品 色 差 距离砖面 3m 目测不明显 最大允许变形(%)中心弯曲度 0.50 0.60+0.80 0.60 翘曲度 0.50 0.60 0.70 边直度 0.50 0.60 0.70 直角度 0.60 0.70 0.80 1.2陶瓷墙地砖尺寸的允许偏差详见下表 二 陶瓷锦砖(马赛克)2.1 陶瓷锦砖尺寸的允许偏差见详见下表。陶瓷锦砖的尺寸允许偏差 项 目 尺 寸(mm)允许偏差(mm)优等品 合格品 单块 长度 25.0 25.0 0.5 1.0 厚度 4.0 4.5 4.5 0.2 0.4 三、所有进场同批次、同编号的瓷砖，每 100 箱随机检查 3 箱。四、陶瓷墙地砖、马赛格进场验收标准按优等品标准进行检验。基 本 尺 寸(mm)允 许 偏 差(mm)边 长 150 1.5 150250 2.0 250 1.0 厚 度 12 1.0 对角线 1.0 陕西省建筑装饰工程公司 西安榆林商会大厦工程 9
