施工组织设计 尚源·熙城（二期）A标段安全防护施工方案

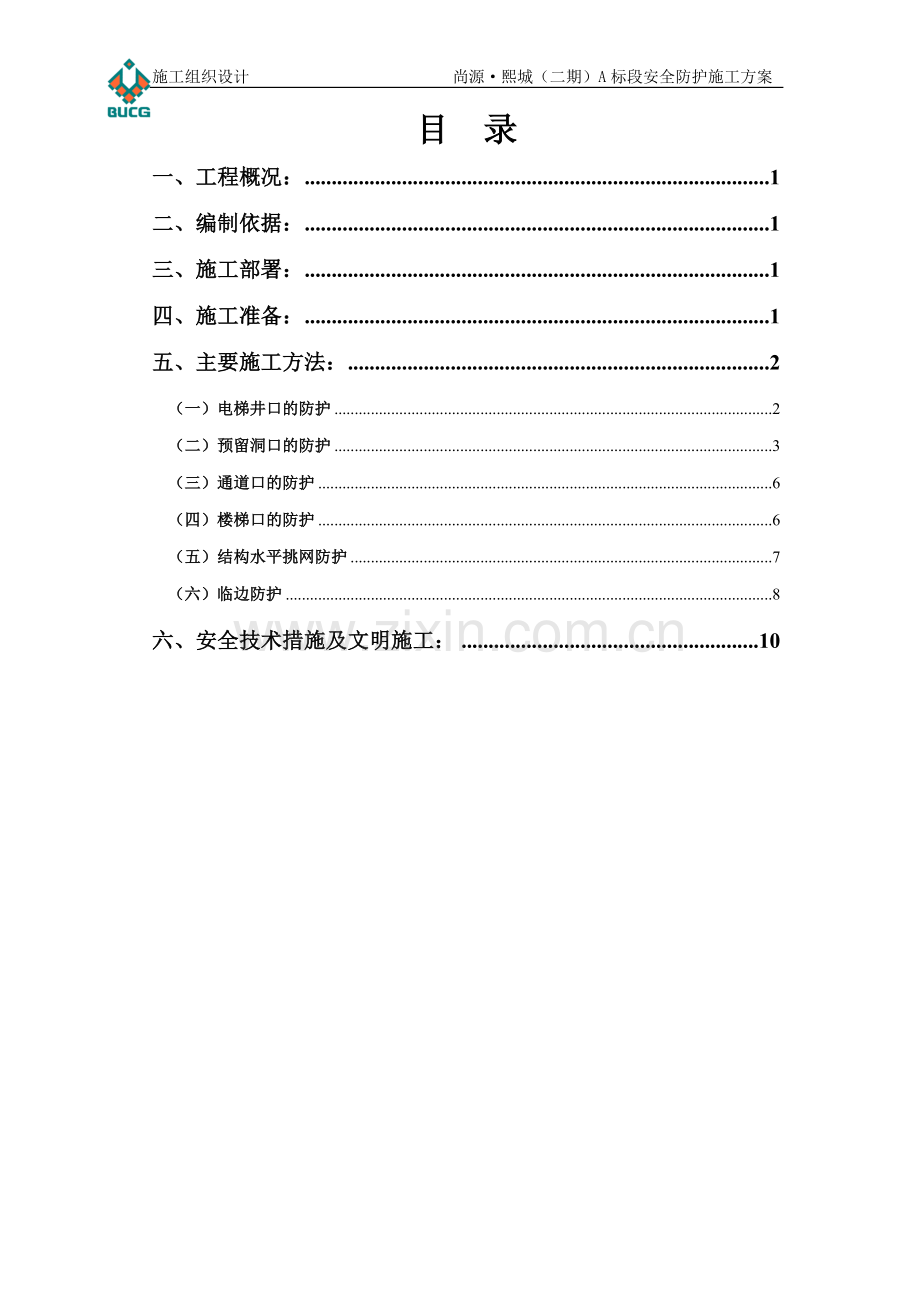

目 录
一、工程概况： 1
二、编制依据： 1
三、施工部署： 1
四、施工准备： 1
五、主要施工方法： 2
（一）电梯井口的防护 2
（二）预留洞口的防护 3
（三）通道口的防护 6
（四）楼梯口的防护 6
（五）结构水平挑网防护 7
（六）临边防护 8
六、安全技术措施及文明施工： 10

一、工程概况：
尚源·熙城（二期）A标段工程建筑面积73495㎡，基础结构形式为人工挖孔桩、独立基础和条形基础相结合的基础，主体结构形式为全现浇钢筋混凝土框架剪力墙结构。高层地下一层，层高5.2m，地上32层，首层层高为5.1m、二层3.9m\4.5m、3层～32层2.9m、电梯机房层5.4m\7.5m，建筑檐高99.60m，最高处标高104.1m；洋房地下一层，层高4.2m，地上五层，首层层高为3.5m、二层3.2m、三层3.5m、四层3m 、五层3m，建筑檐高16.2m，最高处标高20.4m。本工程设楼梯7个，外用电梯2部。
二、编制依据：
1、尚源·熙城（二期）A标段工程设计图纸
2、尚源·熙城（二期）A标段工程施工组织设计
3、《建筑施工安全检查标准》JGJ59-99
4、《建筑施工高处作业安全技术规程》JGJ80-91
5、《建筑机械使用安全技术规程》JGJ33-2001
6、《施工现场临时用电安全技术规程》JGJ46-88
三、施工部署：
本工程防护设施需要加工部分由外施队加工班负责，安装工程由外施队架子班负责施工。防护工作进度根据施工现场的所完成的防护部位形成情况及时施工。各种防护设施必须在验收后方可投入使用。
四、施工准备：
1、 材料准备：本工程使用材料主要包括钢管φ48×3.5，钢筋、脚手板、竹编板、安全网、木板、膨胀螺栓等。
2、 主要材料品种及数量：
表1
序　号
材料名称
规　格
单　位
数　量
进场时间
1
钢管φ48
6000
根
1500
2010.10
2
钢管φ48
4000
根
1200
2010.10
3
钢管φ48
3500
根
800
2010.10
4
钢管φ48
2500
根
1800
2010.10
5
十字扣件

个
400
2010.10
6
安全网

M2
3000
2010.10
7
脚手板
50×3000
块
200
2010.10
8
竹编板

块
100
2010.10
9
膨胀螺栓

套
300
2010.10
五、主要施工方法：
（一）电梯井口的防护
1、 电梯门用1.2×1.2米（宽×高）钢栅门进行防护，钢栅门所用钢筋直径不小于Φ16，间距不大于150mm。钢栅门上口用膨胀螺栓和扁铁固定。如附图： 图1
2、 电梯井道首层满铺脚手板做硬防护，兜网从二层开始布置，水平网两道，间隔30公分。每隔三层布置一道水平安全网，安全网应封闭严密。安全网利用大模板穿墙螺栓孔穿12#铅丝绳固定。如附图

图 2
图 3
3、未经批准，电梯井内不得做垂直运输通道，严禁用做垃圾通道。
（二）预留洞口的防护
1、楼板、屋面等面上短边尺寸小于250mm但大于25mm的孔口，采用竹编板、木板盖严。盖板用铁钉钉牢固，防止挪动。
2、楼面板等处边长为250mm～500mm的洞口、安装预制构件时的洞口以及临时形成的洞口，可用竹、木等作盖板，盖住洞口。盖板保持四周搁置均衡，并固定牢靠，防止挪动。
3、边长为500mm~1500mm的洞口，在其上满铺脚手板。
4、边长在1500mm以上的洞口，四周设防护栏杆，洞口下张设安全平网。
图4

图5
5、管道井施工时，除应随楼层的砌筑或安装而消除洞口，或参照预留洞口作防护，还应加设明显的标志。如有临时性拆移，须经施工负责人核准，工作完毕后必须恢复防护设施。
6、位于车辆行驶道旁的洞口、深沟与管道坑、槽，所加盖板应能承受不小于当地额定卡车后轮有效承载力2倍的荷载。
7、墙面等处的竖向洞口，凡落地的洞口应加装开关式、工具式或固定式的防护门，门栅网格的间距不大于150mm，也可采用防护栏杆，下设挡脚板。
8、下边沿至楼板或底面低于800mm的窗台等竖向洞口，如侧边落差大于2m时，应加设1.2m高的临时护栏。
9、对邻近的人与物有坠落危险性的其他竖向孔、洞口，均应予以盖设或加以防护，并有固定其位置的措施。
（三）通道口的防护
建筑物的出入口应搭设宽出通道两侧各1m的防护棚，棚顶满铺50mm厚的脚手板，非出入口和通道两侧必须封严。以上情况如有临时性拆移,须经施工负责人核准,工作完毕后必须恢复防护设施。
（四）楼梯口的防护
结构施工时在楼梯边缘预埋钢板或钢筋头，将栏杆柱与之焊接。防护栏杆由上下两道横杆及栏杆柱组成,上杆离地高度1.2m，下杆离地0.5m，横杆长度大于2m时，必须加设栏杆柱。栏杆柱通过水平拉杆与楼梯口拉紧固定住，防止倾翻。各种垂直运输接料平台，除两侧设防护栏杆外，平台口还要设置安全门或活动防护栏杆。见图6
（五）结构水平挑网防护
二层板底搭设6m宽满铺脚手架硬防护，硬防护周边1.5m防护栏杆，硬防护上50公分搭设水平挑网，网设两道，间隔50公分，网底距下方物体表面不得小于5m。

图7

六层板底开始搭设3m宽水平网一道，每隔三层搭设一道。
1、所有结构阳角处搭设阳角水平挑架。挑架外高里低，相差80cm。
2、阳台处设阳台水平挑网，水平挑出3m，外高内低80cm。
3、挑网两端用Φ12钢丝绳穿成一片。
4、结构转角处两片挑架通过钢丝绳斜转角,保证挑网交圈。
图8
（六）临边防护
在以下临边高处作业，必须设置防护措施。
1、基坑周边：基坑四周搭设护栏，其高度不少于1.2m，护拦底部设200mm高钢管挡脚板，高度不少于200mm；上部设水平杆二道，挂密目安全网。刷红、白油漆，立杆必须与基础连接牢固。
2、施工用电梯和脚手架等与建筑物通道两侧边，必须设防护栏杆，地面通道上部要装设安全防护棚，双笼井架通道中间应予分隔封闭。
3、楼层临边防护：所有楼层临边搭设防护栏杆，横杆和栏杆柱，水平拉杆均采用Φ48钢管。防护栏杆由上下两道横杆及栏杆柱组成,上杆离地高度1.2m，下杆离地0.5m，横杆长度大于2m时，必须加设栏杆柱。栏杆柱通过水平拉杆与门洞口拉紧固定住，防止倾翻。立面满挂密目安全网。
4、楼梯口的防护：各层楼梯间及走道在外墙部位各有一道玻璃幕墙，在两幕墙中间的墙体上预留洞，直径50mm，距休息平台地面和走道地面0.6米一个，再向上0.6米一个，该层顶板浇注完毕后，立即搭设钢管架子封挡，洞口中间设立杆一道，水平杆距地0.6米一道，再向上0.6米一道，架子用密目安全网封闭严密。横杆长度大于2m时，必须加设栏杆柱。栏杆柱通过水平拉杆与楼梯口拉紧固定住，防止倾翻。
5、各种垂直运输接料平台，除两侧设防护栏杆外，平台口还要设置安全门或活动防护栏杆。

图9
图10
六、安全技术措施及文明施工：
1、特殊工种人员一律持证上岗,非专业人员不得操作任何电器设备、机械等。
2、施工人员高处作业必须系安全带，且应系在牢固的杆件上，凡进入施工现场的一切人员，必须戴安全帽。
3、人工操作地点和周围必须清洁整齐，做到干活脚下清，活完场地净。
4、建筑物施工中按规定搭设安全网，安全网搭设要搭接严密、牢固、外观整齐，网内不得存留杂物。
5、安全网绳不得损坏和腐朽，搭设好的水平安全网在承受100kg重、表面积2800kg/cm2的砂袋假人，从10m高处的冲击后，网绳、系绳、边绳不断。搭设安全网支撑杆间距不得大于4m。
6、扣件式钢管外脚手架，必须立挂密目安全网沿外架子内侧进行封闭，安全网之间必须连接牢固，并与架体固定。
7、20m以上建筑施工的安全网一律用组合钢管角架挑支，用钢丝绳绷拉，其外沿要高于内口，并尽量绷直，内口要与建筑锁牢。
8、施工程的电梯井、采光井，除必须设金属可开启式安全防护门外，还应在井口内首层并每隔4层固定一道水平安全网。
9、无法搭设水平安全网的，必须逐层立挂密目安全网全封闭。搭设的水平安全网，直至没有高处作业时方可拆除。
10、阳台部位由于阳台板施工无法使用挂架，外围护采用插口架。插口架高度与外挂架保持一致，阳台与架子之间用盖板连接，立面用密目安全网封严。因分段施工造成架子高低错开时，应及时将小面封死。
11、外挂架就位时，操作人员不得站在外墙上用手直接扶架子，应在外墙内侧房间里支搭简易平台，人站其上，腰系安全带，安全带应系在封闭的过梁箍筋上，或系在高于1.8m大于Φ16mm的墙体竖筋上，手持直径不小于Φ12mm，长度1.5m的钢筋勾，先稳住架子使其不动不转，再慢慢靠近墙体对准勾头螺栓落下外挂架。
12、外墙挂架上不得堆料或悬挂受料平台。
13、外挂架及阳台插口架吊装就位完成后，必须先验收，合格后方可投入使用。
