电气安装分部工程
1、充分做好施工准备工作
电气安装工程施工过程的主要关键是与土建结构的配合。
配合预留孔洞工作、配合预埋管等将是一项关键的施工工序，必须严格按施工规范要求严格进行。
　　配合阶段施工流程：
管线盒预留预埋→隐蔽工程记录→隐蔽工程中间验收预留和预埋配管：
（1）预留和预埋是电气施工的基本前提和重要阶段，和土建有着密切的关系，应紧跟土建的施工进度及时做好予留、预埋工作，应根据土建所浇灌混凝土的方位及时会同建设单位、监理部门办理隐蔽工程记录，双方签字认可后土建才能浇灌混凝土。
（2）认真分析图纸，协调暖通、管道、弱电、土建等各专业的关系，力保预留管、预留洞标高、尺寸、预留洞一次性到位。
（3）预留洞有：暗装配电箱、电气竖井等。
（4）预埋钢管、PVC弯管时，管子不得有裂纹、凹陷等现象，钢管弯曲半径不得小于管外径的 6倍，PVC弯管必须使用专用配套的弯管弹簧。
（5）预埋管线管口和接线盒应有防堵措施，防止水泥浆进入，保证管线畅通。
2、安装阶段电气施工方法及技术要求
（1）施工工艺流程：

配电系统→ 母线槽安装→ 敷设电缆→ 动力照明穿线→
→ 电器设备开箱检查→ 电器设备安装→ 灯具开关插座安装→
→ 模拟试验→ 单体试验→ 分项通电试验→ 联动运行→
→ 整理资料→ 交工验收
（2）变压器安装
①干式变压器的安装工序
定位放线→现场搬运→外观检查→芯部检查→本体检查→试运行
②变压器安装前的检查与保管
变压器在运输过程中，有可能遭到外部的损伤，因此，变压器到达现场后，应及时进行下列外观检查：
a. 变压器的型号、规格等应符合设计要求。
b. 变压器附件应齐全，无锈蚀或机械损伤。
c. 高低压套管表面无缺陷，绝缘体无损伤。
d. 变压器滚轮的轮距应与基础轨距相吻合。
e. 变压器到达现场后，应进行器身检查，其目的是检查是否有因长途运输和搬运时，由于剧烈震动或冲击使芯部螺栓松动等外观检查不出来的缺陷，以变及时处理，保证安装质量。

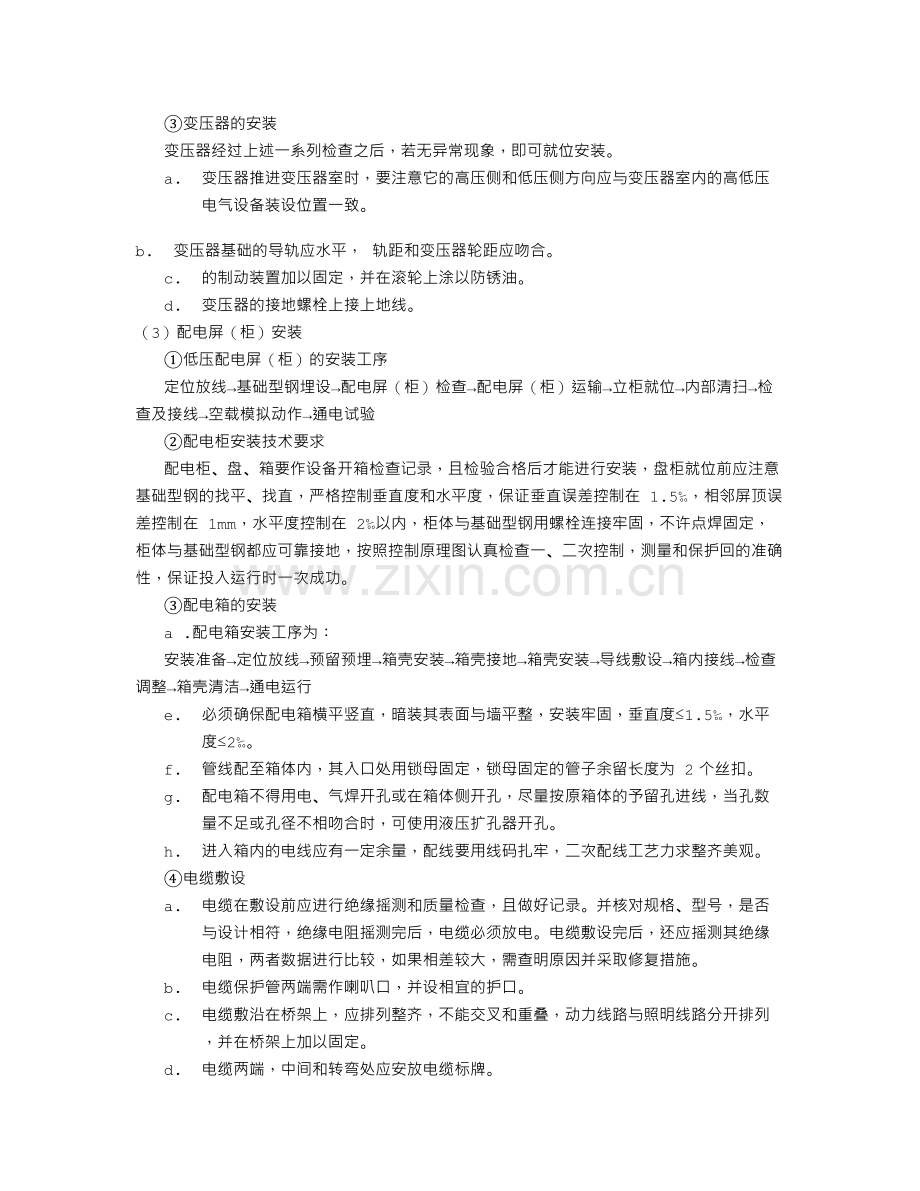

③变压器的安装
变压器经过上述一系列检查之后，若无异常现象，即可就位安装。
a. 变压器推进变压器室时，要注意它的高压侧和低压侧方向应与变压器室内的高低压电气设备装设位置一致。

b. 变压器基础的导轨应水平， 轨距和变压器轮距应吻合。
c. 的制动装置加以固定，并在滚轮上涂以防锈油。
d. 变压器的接地螺栓上接上地线。
（3）配电屏（柜）安装
①低压配电屏（柜）的安装工序
定位放线→基础型钢埋设→配电屏（柜）检查→配电屏（柜）运输→立柜就位→内部清扫→检查及接线→空载模拟动作→通电试验
②配电柜安装技术要求
配电柜、盘、箱要作设备开箱检查记录，且检验合格后才能进行安装，盘柜就位前应注意基础型钢的找平、找直，严格控制垂直度和水平度，保证垂直误差控制在 1.5‰，相邻屏顶误差控制在 1mm，水平度控制在 2‰以内，柜体与基础型钢用螺栓连接牢固，不许点焊固定，柜体与基础型钢都应可靠接地，按照控制原理图认真检查一、二次控制，测量和保护回的准确性，保证投入运行时一次成功。
③配电箱的安装
a .配电箱安装工序为：
安装准备→定位放线→预留预埋→箱壳安装→箱壳接地→箱壳安装→导线敷设→箱内接线→检查调整→箱壳清洁→通电运行
e. 必须确保配电箱横平竖直，暗装其表面与墙平整，安装牢固，垂直度≤1.5‰，水平度≤2‰。
f. 管线配至箱体内，其入口处用锁母固定，锁母固定的管子余留长度为 2个丝扣。
g. 配电箱不得用电、气焊开孔或在箱体侧开孔，尽量按原箱体的予留孔进线，当孔数量不足或孔径不相吻合时，可使用液压扩孔器开孔。
h. 进入箱内的电线应有一定余量，配线要用线码扎牢，二次配线工艺力求整齐美观。
④电缆敷设
a. 电缆在敷设前应进行绝缘摇测和质量检查，且做好记录。并核对规格、型号，是否与设计相符，绝缘电阻摇测完后，电缆必须放电。电缆敷设完后，还应摇测其绝缘电阻，两者数据进行比较，如果相差较大，需查明原因并采取修复措施。
b. 电缆保护管两端需作喇叭口，并设相宜的护口。
c. 电缆敷沿在桥架上，应排列整齐，不能交叉和重叠，动力线路与照明线路分开排列，并在桥架上加以固定。
d. 电缆两端，中间和转弯处应安放电缆标牌。
e. 电缆的弯曲半径不宜过小或硬扳硬拉，以免损伤电缆绝缘。
⑤管内穿线
管内穿线应在管线安装就位， 箱盒到位， 设备安装就绪， 土建未完时， 即可进行穿线， 穿线时应采用颜色区分和做好区分记录。
相线： 蓝（ A） 黄（ B） 红（ C）
中线： 黑色
地线： 黄/绿
　　接头采用焊接与压接，如果绞接应焊锡，接头的包缠需包两层黄腊带和黑胶布，铜导线的连接推广采用“安全帽”压接法。
⑥照明器具安装
a. 固定灯具的螺栓或螺钉不小于 2个，木台直径在 75mm以下时，可用一个螺钉或螺栓固定，但不得用木塞固定，必须采用膨胀螺栓固定。
b. 同一室内成排安装灯具，其中心偏差不小于5mm。
c. 成排安装的开关、插座的高度应一致，高低差不大于2mm。
d. 同一场所开关的切断装置应一致，且操作更灵便，接点性能可靠。
e. 开关、插座安装注重标高尺寸，首先保证预埋盒各标高误差在 5mm之内，开关插座为“上开、下关、左零、右火”，单项三孔插座的保护接地线在正上方。
f. 上灯前均应进行绝缘电阻检查，并做好记录，绝缘电阻合格后方可往上装灯。
g. 新安装的照明回路绝缘电阻应在 1兆欧以上，特殊情况不得小于 0.5兆欧。
⑦避雷网及接地装置安装
a .本建筑物属一级防雷建筑， 在屋面女儿墙上采用Φ 25 m m 的镀锌管做避雷带， 连接板采用- 4 0 × 4 的镀锌扁铁， 屋面防雷采用避雷带结合避雷针， 屋面上所有金属结构配件均与避雷带可靠连接。
h. 利用结构柱内主筋作引下线，每根柱内利用作为引下线的主筋数量不应少于四根，作为引下线的柱内主筋必须上下焊接一体，焊接长度大于 6倍圆钢直径，并从下至上做好标记，以免接错。
i. 30m以上的外墙金属构配件（如外墙栏杆、金属门窗等）应通过金属门窗埋铁与引下线或防侧击避雷带可靠连接，防侧击避雷带利用圈梁内靠外墙一侧的水平主钢筋焊接成避雷带，并与柱内引下线相连。
j. 接地网利用基础梁柱内主钢筋作接地，采用等电位焊接连接方式，另在基础外侧敷设一圈-40×4镀锌扁钢，作环形接地连接带，并与基础内主钢筋焊接形成联合接地网。
k. 接地电阻不大于 1欧，达不到要求时可增设∠50×50×5mm的镀锌角钢接地桩。
l. 通讯、调度设备采用专用接地干线分别与联合接地网连接。
3、电气设备的施工安装及验收技术要求
(1)一般要求
①所有设备的安装应满足有关设备制造规范、安装验收规范及本产品的安装要求，也应符合电气设备详细安装图纸的要求。电气施工质量验收和现场施工用电安全要满足有关规范要求。
低压开关柜、变压器及各类配电柜箱、控制柜箱等在搬运和安装时应采用防震、防潮、防止框架变形和漆面受损等措施， 必要时将易损元件拆下。当产品有特殊要求时，应根据产品的特殊要求实施。
②施工时应在设备进场后取得完整的开箱资料，包括设备的合格证书，安装手册，操作手册，维护保养手册等文件，并应从供货商处获得设备安装所必需的设备安装指导手册和设备安装参数等交接资料。
③施工时应在设备安装前取得完整的设备施工安装图纸，并应对图纸提出的各种要求作详细的了解以利全面的复核与计算。
④施工时在设备安装过程中严格按合同执行并建立工程联系单事项，在设备安装过程中对设备安装的修改和调整应以书面形式向业主和监理工程师提交报告，并应在得到肯定的书面答复后方可执行。
⑤施工时应在设备安装竣工后向业主提交下列文件：
所有电气设备的合格证书、安装手册、操作手册、维护保养手册等文件。
电气设备的通电试验报告，包括耐压试验和绝缘试验报告。
完整的工程联系单。
完整的电气设备安装竣工图。
电气设备的试运行报告。
其他必需的附加文件。
供电部门的验收报告。
上述文件应装订成册。

(2)低压开关柜、信号屏及配电箱的安装
低压开关柜、配电箱到达现场后，施工时应在规定期限内作验收和检查，并应符合下列要求：
包装及密封良好；
开箱检查型号及规格符合要求，设备无损伤，附件备件齐全；
产品的技术文件齐全；
外观检查应合格；
施工时在进行低压开关柜及配电屏（箱）的安装前应对上述施工提供的设备安装条件包括沟槽尺寸及预埋件的位置等进行检查和验收，如果土建条件未能符合设备安装条件时，施工时有责任协助土建单位作必要的修正。
所有开关柜和配电箱在安装前应作全面的特性测试。
所有设备安装用的紧固件，除地脚螺栓外，应用镀锌制品，开关柜和配电箱内母线的涂漆颜色应符合规范规定。
开关柜和配电箱的基础型钢安装允许偏差应符合下列要求：
垂直度偏差每米不大于 1mm,全长不大于5mm。
水平度偏差每米不大于 1mm，全长不大于5mm。
基础型钢应可靠接地，柜箱本体及内部设备与各构件连接应牢固，柜箱本体与基础型钢应用螺栓连接，基础型钢应涂除锈油漆。
开关柜与配电箱单独或成列安装时，其安装允许偏差应符合下列要求：
相邻两柜或箱顶部水平度偏差不大于2mm；
全部柜或箱顶部水平度偏差不大于5mm；
相邻两柜或箱面水平度偏差不大于1mm；
全部柜或箱面水平度偏差不大于5mm；
柜与箱间水平度偏差不大于2mm；
柜与箱垂直度偏差每米不大于1 . 5 m m 。
低压抽屉式开关柜的安装应符合下列要求：
抽屉推拉应灵活轻便，无卡阻及碰撞现象，相同型号的抽屉应能互换；
抽屉的机械连锁或电气连锁装置应动作准确可靠，断路器分闸后，隔离触头才能分开；
动触头和静触头的中心线应一致，触头接触紧密；
抽屉与柜体间的二次回路连接插件应接触良好；
抽屉与柜体间的接触及柜体、框架的接地应良好；
凡需悬挂安装的配电箱，应用型钢制作固定支架，将其固定在墙上或栏杆上，支架应作必要的除锈及防腐处理。
(3)变压器的安装
电力变压器在搬运过程中，不应有冲击或严惩振动的情况，利用机械牵引时，着力点应在变压器的重点心以下，以防倾倒，搬运时倾斜角不应超过 15度，否则应采取必要措施，防止电力变压器内部结构变形。
电力变压器整体起吊时，应将钢丝绳系在电力变压器专供整体起吊的吊环上。电力变压器在安装前应作下列检查：
技术规格应符合设计要求，制造厂的技术数据应齐全；
变压器的所有附件应齐全，无锈蚀和机械损伤。
变压器及附件应通过所有的常规试验，按国家有关规定进行，若发生以下情况，业主有权拒收变压器。
总的空载及有载损耗超过规定值10%；
阻抗电压大于规定值10%；
温升超过规定的数值；
制造性能不满足所要求的标准。
电力变压器基础的轨道应水平，轨距与轮距应配合。
电力变压器的滚轮应能转动灵活，在变压器就位后，应将滚轮用能拆卸的制动装置加以固定。
与变压器配套供应的温度信号报警装置应得到进行必要的校验，信号接点应动作正确，温度的整定应根据制造厂的规定进行。
(4)电缆的安装
①电缆在敷设前应按下列要求进行检查：
电缆通道畅通，预留穿线管无堵塞现象；
电缆型号、电压及规格应符合设计要求；
电缆外观无损伤，绝缘良好；
敷设前应按设计和实际路径计算每根电缆的长度，减少电缆接头；
在带电区域内敷设电缆时，应有可靠的安全措施；
所有电缆应附有制造厂商标，且是原封包装的崭新电缆到达现场。
②电缆走向
电缆走向应按工程图纸及标书的要求进行安装；
配电干线与其它电缆不能同穿一根穿线管；
应留有适当的空间以保证电缆间最小的间距、曲率半径、固定件及终端盒的安装，发生故障时所有电缆应能移动和掉换。
③电缆安装
电缆应按下述各种使用范围采取隔离措施；
电力电缆（线电压大于1KV）；
电力电缆（线电压小于1KV）；
仪表/遥测电缆；
控制电缆；
电信电缆。
直埋敷设的 10KV及以下电力电缆之间或其与控制电缆之间的平行净距不应小于100mm，交叉净距不应小于500mm；直埋敷设的不同使用范围电缆之间的平行（垂直）净距不应小于500mm。
④电缆的安装应符合下列要求：
所有电缆不允许有中间接头，只有在监理工程师书面同意后才能使用；
电缆安装应按照国家规范做好防火及阻止延燃处理，如：电缆构筑物中电缆引至电气（控制）柜（盘）的开孔部位及电缆贯穿隔墙、楼板的孔洞处，均应实施阻火封堵；
电缆支架的间距，水平方向不宜小于 400（800mm）,垂直方向不宜小于1000mm（1500mm），（备注：400mm，1000mm为用于不含金属套、铠装的全塑小截面电缆的支架数据；800mm，1500mm为用于其它情况的中、低压电缆的支架数据）；
在电缆安装前应先将穿线管、桥架等安装竣工，电缆及导线在穿线管和桥架中夹紧前应事先估计长度， 电缆不允许在管内、桥架内硬拖；
在电缆接口处应将电缆编上回路号的持久标志牌；
电缆抽取后应立即敷设防止机械损伤，电缆的安装应采用支撑，导板绞车，托盘或其它设备等工具；
电缆在安装进程及就位时应保证其曲率半径符合规定的要求，并在各情况下满足制造商所推荐的要求；
电缆进入开关柜、设备机壳及电缆盒时，每根电缆应采用合适的铜质夹件来固定；
采用铠装电缆时应提供夹具将铠装接地，电缆的铠装层在连接过程中不允许松开。
⑤电力电缆的封头
所有电力电缆应采用专业厂制造的压接型接头并应与导体尺寸匹配，应按接头制造商所推荐的要求采用专用工具将接头压接，在接头处应保持电缆绝缘不损伤并以相色收缩套圈加以密封。
交联绝缘电缆的封头应严格按照制造商所推荐的要求采用专业厂生产的电缆收缩密封材料。
⑥电缆接头
所有电缆在敷设时应无接头，施工时在各种情况下有责任精确地测定电缆所需的长度。
若电缆太长不可避免中间接头时，应征得业主和监理工程师书面同意并决定接头的位置和方式，电缆接头应配合电缆尺寸及结构采用专业生产的热收缩或环氧树脂塑壳型的接头箱。
⑦直埋电缆
在电压等级为 1000V以下的直埋电缆中，最上层电缆埋深应不小于700mm。电缆过路时应穿钢管保护，钢管内径应不小于100mm，埋设深度应不小于 1000mm，钢管有混凝土包封，包封厚度为150mm。
在电压等级为 1000V以上的电缆在直埋时，其埋设深度应不小于800mm。
在直埋电缆壕沟底部需铺设一层厚为 100mm的经筛选过的沙层，然后再敷设电缆，完成电缆敷设后再需铺设一层厚为 100mm的经筛选过的沙层。
沙层顶部应采用混凝土或砖制作的电缆保护板，其覆盖宽度应超过电缆两侧各 50mm。电缆保护板应贯穿整个电缆壕沟。
除非得到业主和监理工程师的同意，电缆在敷设时不允许有中间接头或分支接头。直埋电缆回填土前，应经隐蔽工程验收合格，回填土应分层夯实。
⑧直埋电缆标志
当直埋电缆进入构筑物时，应在电缆上方高出地坪 300mm处用不易腐蚀的材料制成标志牌固定在构筑物外墙墙面上。
在直埋电缆所有接头处，转弯处或直线距离不超过 50mm处均应在地坪上设置电缆标志牌，标志牌应选用高不小于 20mm的牢固材料制作，标志牌上的图案在提出后应取得业主和监理工程师的同意。
标志牌上宜用中文标写“电力电缆”或“控制电缆”等。
(5)母线的安装
母线在安装前应按下列要求进行检查：
母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形扭曲现象；
与低压开关柜配套供应的母线槽，其各段应标识清晰，附件齐全，外壳无变形，内部无损伤。
母线的安装应符合下列要求：
母线应涂刷防腐相色油漆，涂漆应均匀，无起层和皱皮等缺陷；
母线应矫正平直，切断面应平整；
母线应按实际需要整根剪裁；
室内母线在安装时，其安全净距应符合有关规定的要求；
矩形母线应进行冷弯，弯曲处不得有裂纹和显著的折皱，弯曲半径不小于母线 2倍的厚度，多片母线的弯曲度应一致。
母线的搭接面必须搪锡，并涂以复合脂。
母线的紧固件应采用符合国家标准的镀锌螺栓螺母和垫圈。
(6)防雷接地的安装
高度在 15米以上的建筑物需按三类防雷建筑物处理，宜采用避雷带沿建筑物屋顶敷设。
本接地安装的工程范围为除室外接地极，室外接地网及接地网引出线以外的所有电气设备的接地安装。
本接地安装的工程范围为除室外接地极，室外接地网及接地网引出线以外的所有电气设备的接地安装。
施工时应在室内接地工程安装之前，对土建单位完成的接地及接地引出线作全面的检查和测试，且须经安装单位复核并书面确认。
当接地电阻不符合设计要求时， 施工时有责任提出对土建的要求。
电气设备的下列金属部分均应可靠接地或接零。
变压器低压侧中性线引出线；
电机、变压器、开关柜、配电箱，控制屏等金属底座，金属框架和外壳；
配电间金属门，户外构筑物金属栏杆，电缆铠装层和电缆穿线管；
电缆桥架和电缆支架；
空气型母线槽金属外壳；
接地线的敷设应符合下列要求：
接地线及其紧固件应采用镀锌防腐措施；
接地线在穿过墙壁、楼板和地坪处应加装钢管保护；
接地干线应在不同的两点及以上与接地网相连接；
室内接地线离地 300mm沿墙水平敷设。
配电间、控制室及其它装有配电箱设备的房间，均应设置供接地线使用的接线板和螺栓；
地线的连接应采用焊接，焊接必须牢固无虚焊，连接至电气设备上的接地线，应采用镀锌螺栓连接；
当利用金属构件、金属管道等作为接地线时，应保证其全长为完好的电气通路。
(7)安装工程的交工验收
施工时应根据合同规定的安装计划进行整个工程的安装，包括提供足够的技术工人、材料以及完成合格安装所需的设备与装置等，在规定的日期内完成规定的工程内容。
施工时在安装工程完成之后，应与监理工程师和业主进行联合验收。施工时应准备和完成已经批准的验收报告记录。验收报告是在安装工程的各个部分在验收通过时由施工时和监理工程师共同完成并签名。在验收完成后， 应提交二份装订好的验收报告复印件给监理工程师，施工时应至少在联合验收开始前的4 8 小时给监理工程师和业主发通知。
所有电气设备在交工验收时将进行下列检查：
竣工的安装工程应符合设计要求；
安装工程的质量应符合标书的规定要求；
调整、试验项目及其结果应符合规范和规定；
技术资料和技术文件应齐全。
(8)开关柜及配电箱的交工验收
①开关柜及配电箱的安装验收将按下列要求进行：
柜（箱）的固定及接地应可靠，柜（箱）漆层应完好，清洁整齐；
柜（箱）内所装电气元件应齐全完好，安装位置正确，固定牢固；
所有二次回路接线应准确，连接可靠，标志齐全清晰，绝缘符合要求；
抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠，照明装置齐全；
柜内一次设备的实装质量验收要求应符合标书规定的要求；
柜（箱）及电缆管道安装完毕后，应作好封堵。
②开关柜及配电箱在验收时将提交下列资料和文件：
安装工程竣工图；
变更设计的证明文件；
制造厂提供的产品说明书、调试大纲、试验方法、试验记录、合格证书及安装图纸等技术文件；
根据合同提供的备品备件清单；
安装技术记录；
调整试验记录；
(9) 电力变压器的交工验收
电力变压器的安装验收将按下列要求进行；
本体、温度信号报警装置及所有附件应齐全，无缺陷；
轮子的制动装置应牢固；
油漆应完整，相色标志正确；
变压器身上应无遗留杂物；
测温装置温度显示应正确，整定值符合要求；
接地引下线及其与主接地网的连接应满足设计要求，接地应可靠；
分接头的位置应符合运行要求；
变压器的全部电气试验应合格，保护装置整定值符合规定。
电力变压器在验收时应提交下列资料和文件：
变更设计部分的实际施工图；
变更设计的证明文件；
制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件；
安装技术记录，检测记录，干燥记录等；
试验报告；
备品备件移交清单。
(10)电缆的交工验收
电缆的安装验收将按下列要求进行：
电缆规格应符合规定，排列整齐，无机械损防，标志牌应装设齐全，正确清晰；
电缆的固定，弯曲半径，有关距离及相序排列等应符合要求；
电缆终端及电缆接头应安装牢固；
电缆终端相色应正确，电缆支架金属部件防腐层应完好，接地应良好；
电缆沟内无杂物，盖板齐全；
直埋电缆路径标志，应与实际路径相符，路径标志应清晰牢固，间距适当，且应符合标书要求；
隐藏工程应在施工过程中进行中间验收，并作好签证。
电缆在验收时应提交下列资料和文件：
电缆线路路径的协议文件；
设计资料图纸，电缆清单，变更设计的证明文件和竣工图；
制造厂提供的产品说明书，试验记录，合格证件及安装图纸等技术文件；
隐藏工程技术记录，电缆线路的原始记录及电缆试验记录。
(11)母线的交工验收
母线的安装验收将按下列要求进行：
金属构件加工、配制、螺栓连接、焊接等应符合国家现行标准；
所有螺栓、垫圈、闭口销、锁紧销、弹簧垫圈及螺母等应齐全可靠；
母线配制及安装架设应符合设计规定，相间及对地电气距离符合要求；
瓷件应完整，同漆应完好，相色正确，接地良好。
母线在验收时应提交下列资料文件：
变更设计部分的实际施工图；
变更设计的证明文件；
制造厂提供的产品说明书，试验记录，合格证及安装图纸等技术文件；
安装技术记录；
电气试验报告；
备品备件移交清单。
(12)接地的交工验收
接地的安装验收将按下列要求进行：
整个接地网外露部分的连接可靠，接地线规格正确，防腐层完好，标志齐全明显；
供连接按临时接地线用的连接板的数量和位置符合设计要求；
工频接地电阻及设计要求的其它测试参数符合设计规定，雨后不应立即测量接地电阻。
接地验收时应提交下列资料利文件：
实际施工的竣工图
变更设计的证明文件
安装技术记录（ 包括隐藏工程记录等）
测试报告
(13)电气设备的试运行
施工时应根据合同规定，选派合适的工程技术人员，对安装工程范围内所有电气设备进行试运行技术服务工作，直至电气设备符合规定的技术性能指标和教学大楼的要求，正常地投入使用性运行为止。
施工时应根据电气安装图，产品使用说明书和操作说明书以及教学大楼的使用要求确定试验方法及试验步骤，制定出电气设备试验及试运行的方案，并提交监理工程师和业主批准。
