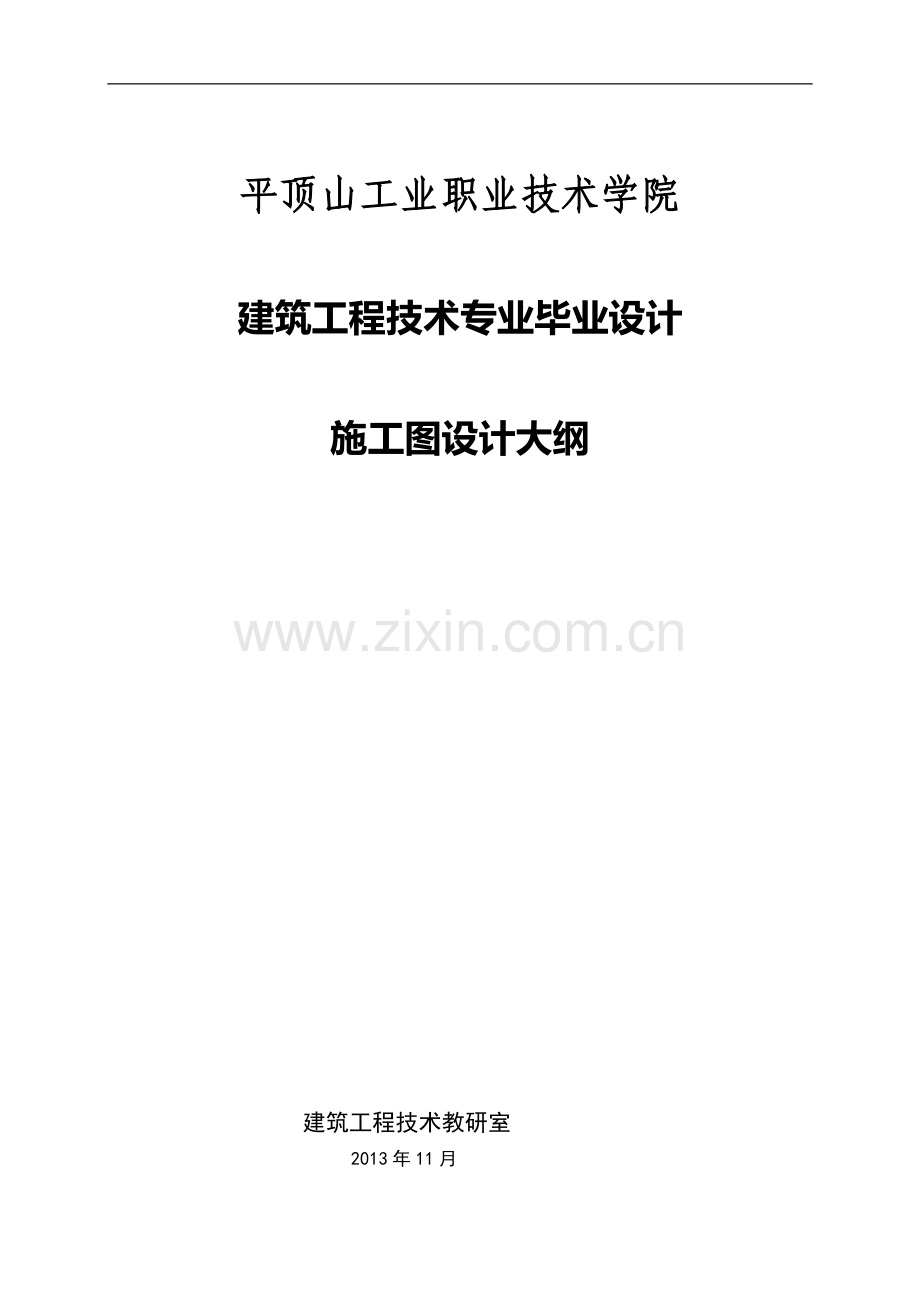

平顶山工业职业技术学院

建筑工程技术专业毕业设计

施工图设计大纲

建筑工程技术教研室
2013年11月

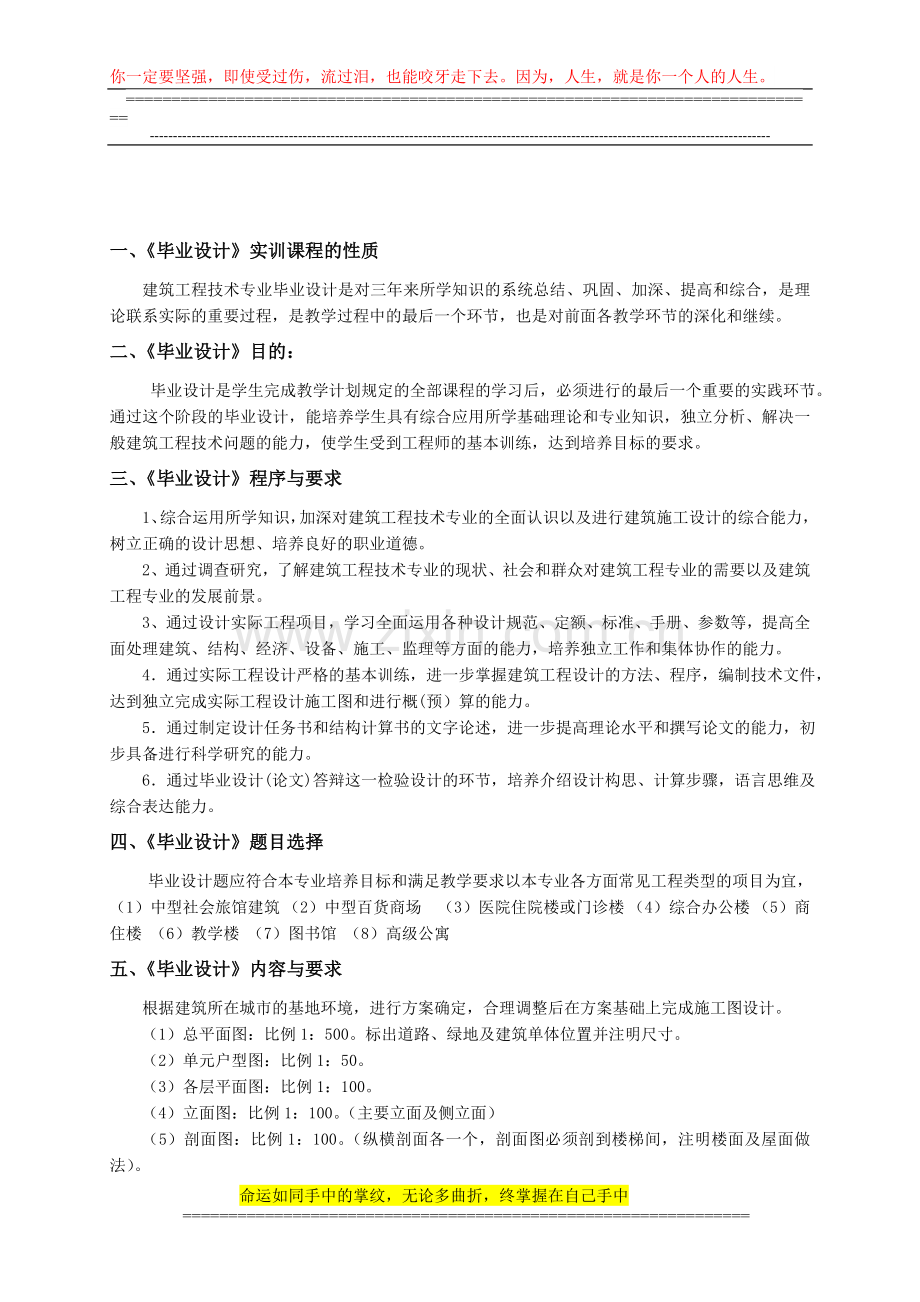

一、《毕业设计》实训课程的性质
建筑工程技术专业毕业设计是对三年来所学知识的系统总结、巩固、加深、提高和综合，是理论联系实际的重要过程，是教学过程中的最后一个环节，也是对前面各教学环节的深化和继续。
二、《毕业设计》目的：
毕业设计是学生完成教学计划规定的全部课程的学习后，必须进行的最后一个重要的实践环节。通过这个阶段的毕业设计，能培养学生具有综合应用所学基础理论和专业知识，独立分析、解决一般建筑工程技术问题的能力，使学生受到工程师的基本训练，达到培养目标的要求。
三、《毕业设计》程序与要求
1、综合运用所学知识，加深对建筑工程技术专业的全面认识以及进行建筑施工设计的综合能力，树立正确的设计思想、培养良好的职业道德。
2、通过调查研究，了解建筑工程技术专业的现状、社会和群众对建筑工程专业的需要以及建筑工程专业的发展前景。
3、通过设计实际工程项目，学习全面运用各种设计规范、定额、标准、手册、参数等，提高全面处理建筑、结构、经济、设备、施工、监理等方面的能力，培养独立工作和集体协作的能力。
4．通过实际工程设计严格的基本训练，进一步掌握建筑工程设计的方法、程序，编制技术文件，达到独立完成实际工程设计施工图和进行概(预）算的能力。
5．通过制定设计任务书和结构计算书的文字论述，进一步提高理论水平和撰写论文的能力，初步具备进行科学研究的能力。
6．通过毕业设计(论文)答辩这一检验设计的环节，培养介绍设计构思、计算步骤，语言思维及综合表达能力。
四、《毕业设计》题目选择
毕业设计题应符合本专业培养目标和满足教学要求以本专业各方面常见工程类型的项目为宜，
（1）中型社会旅馆建筑 （2）中型百货商场 （3）医院住院楼或门诊楼 （4）综合办公楼 （5）商住楼 （6）教学楼 （7）图书馆 （8）高级公寓
五、《毕业设计》内容与要求
根据建筑所在城市的基地环境，进行方案确定，合理调整后在方案基础上完成施工图设计。
（1）总平面图：比例1：500。标出道路、绿地及建筑单体位置并注明尺寸。
（2）单元户型图：比例1：50。
（3）各层平面图：比例1：100。
（4）立面图：比例1：100。（主要立面及侧立面）
（5）剖面图：比例1：100。（纵横剖面各一个，剖面图必须剖到楼梯间，注明楼面及屋面做法）。
（6）屋顶平面图：比例1：100～1：200。
（7）建筑设计说明：
（8）构造详图 3～4个(如屋檐、抗震措施、雨棚、屋面泛水等)
2、结构设计部分
结构形式为砖混或框架，楼面为现浇或装配式，可根据建筑图的特点及所在城市抗震设防烈度与指导教师协商选择。
（1）结构设计总说明
（2）基础平面布置及基础大样图 比例1:100或1:150
（3）采用结构施工图平面整体表示方法（用传统画法也可）绘制楼板、屋面板配筋图 比例1:100或1:150
（4）采用结构施工图平面整体表示方法绘制各层梁、柱配筋图 比例1:100或1:150
（5）楼梯配筋图（包括楼梯平面图，平台、梯梁、梯板剖面图）
注：图纸绘制符合制图标准。
3、绘制要求及出图
计算机绘制，A2图幅，手工和计算机计算,成品为A3打印纸打印，与工程概况说明，任务书装订成册。
六、毕业设计时间安排
1、毕业设计共计时间为12周
具体时间分配见表一
表一 毕业实习与毕业设计时间分配表
序号
内容
任务
时间
1
毕业实习
收集相关资料完成专题部分草稿
2周
2
建筑施工图部分

构思建筑方案，进行建筑设计

1周
平面设计、立面设计
2周
剖面设计、楼梯大样、详图设计
2周
3
结构施工图部分
绘制结构施工图
2周
4
输入、打印
说明书输入计算机、打印、绘图
2周
5
答辩准备
整理说明书，进行毕业答辩
1周
6
合计

12周
2、毕业设计说明书条理要清晰、论据可靠，计算要规范、图纸绘制按采矿制图标准进行。
七、毕业设计说明书（论文）的撰写
毕业设计说明书根据所选课题可分别以毕业设计说明书与毕业论文的形式完成，一般由题名（标题）、摘录、目录、引言（前言）、正文、参考资料和附录等部分组成。
（一）设计说明书撰写的内容与要求
1、标题（设计课题名称）
2、摘录（扼要叙述本设计的主要特点）
3、目录
4、前言（说明设计的目的、意义、范围及应达到的技术要求，设计的指导思想及解决的主要问题）
5、正文
（1）设计方案论证
（2）计算部分及选型设计部分
（3）方案的校验
（4）设计主要结论
（5）参考文献与附录
（二）设计说明书撰写的格式见《平顶山工业职业技术学院实习指导书撰写格式要求》
八、毕业设计的质量标准及成绩考核
（一）毕业设计成果评阅
毕业设计结束后由指导教师或教研室聘请的评阅人进行评阅。并写出设计评语，要在说明书（论文）和图纸上签字。
毕业设计评语内容
1、毕业设计内容与题目相符程度
2、毕业设计内容是否采用先进的科学技术和工作方法等情况。
3、设计（选型）方案的合理性和应用价值。
4、毕业设计说明书（论文）和图纸的质量。
5、学生在设计（选型）中表现的独立的工作程度和其分析解决问题的能力，创造性思维能力和可持续发展能力。
（二）毕业设计的答辩
1、毕业设计答辩
毕业设计答辩前，应将答辩人全部设计说明书、图纸、评阅人评语及学生成绩单交给答辩委员会进行审查，毕业设计答辩工作应公开进行；要在一周内完成评阅与答辩工作。
2、答辩方式
采用全部进行答辩的方式，凡参加毕业设计的学生，一律按设计题目进行分组答辩。全面评价和检查毕业生的知识掌握程度，技能熟练程度，综合能力强弱，确定其毕业设计综合成绩。
（三）毕业设计的成绩评定
1、毕业设计成绩评定中应注意的问题
（1）毕业设计过程中的工作学习态度；
（2）学生完成工作的程度及其创新能力；
（3）毕业设计说明书（论文）的质量，计算和绘制图表的质量，说明书部分叙述的系统性，完整性等。
（4）答辩报告内容及回答问题的表达能力。
（5）学生在实践上和理论上的知识修养。
（6）指导教师对学生毕业设计说明书（论文）的评语。
2、毕业设计成绩评定标准
毕业设计成绩分优秀、良好、及格、不及格四个等级评定，其评定标准如下
（1）优秀
① 实训内容完全符合毕业设计大纲的要求。
②能够熟练地运用所学理论和实际知识分析与解决设计中的问题 ，能很好地运用参考书、手册和其它资料；能独立思考问题，完成毕业设计任务书所规定的任务。
③设计方案和技术决定正确。在实际中有一定参考价值。
④毕业设计说明书（论文）与图纸的编写及绘制能达到简明、正确、整洁、美观的要求。
⑤在毕业设计答辩中报告和回答问题正确、简明、清楚、论据充分、有一定的表达能力。
⑥设计中虽有个别错误，但基本不影响设计质量。
（2）良好
①设计内容符合毕业实训大纲的要求。
②能运用所学理论和实际分析与解决设计中的问题。能使用设计手册和其它资料，能独立思考完成毕业设计任务书所规定的要求。
③设计方案和技术决定正确。
④毕业设计说明书（论文）与图纸的编写与 绘制符合要求。
⑤在毕业设计答辩时，表达能力较好，回答问题80%以上正确。
（3）及格
①实训内容基本符合毕业设计报告大纲的要求。
②实训中独立思考、分析与解决设计中的问题的能力较差，在指导教师的指导下尚能完成③实训方案和技术决定基本正确。
④毕业设计说明书（论文）与图纸的编写与绘制基本符合要求。
⑤在毕业设计答辩时60%以上回答正确，表达能力一般。
⑥设计有一般性错误。
（4）不及格
毕业设计有下列情况之一者，评为不及格。
①毕业设计不符合设计大纲要求，没有完成设计任务书所规定的内容；
②对毕业设计态度不认真，分析问题敷衍、草率，设计中有重大错误；
③毕业设计说明书（论文）及图纸为抄袭或由他人代作；
④毕业答辩时有一半以上问题回答有严重错误。
对于学生毕业设计成绩在“及格”与“不及格”之间，在评定成绩时有争议者，可组织进行一次质疑，再次对学生毕业设计和实践技能进行考查，最后确定其毕业设计成绩。
