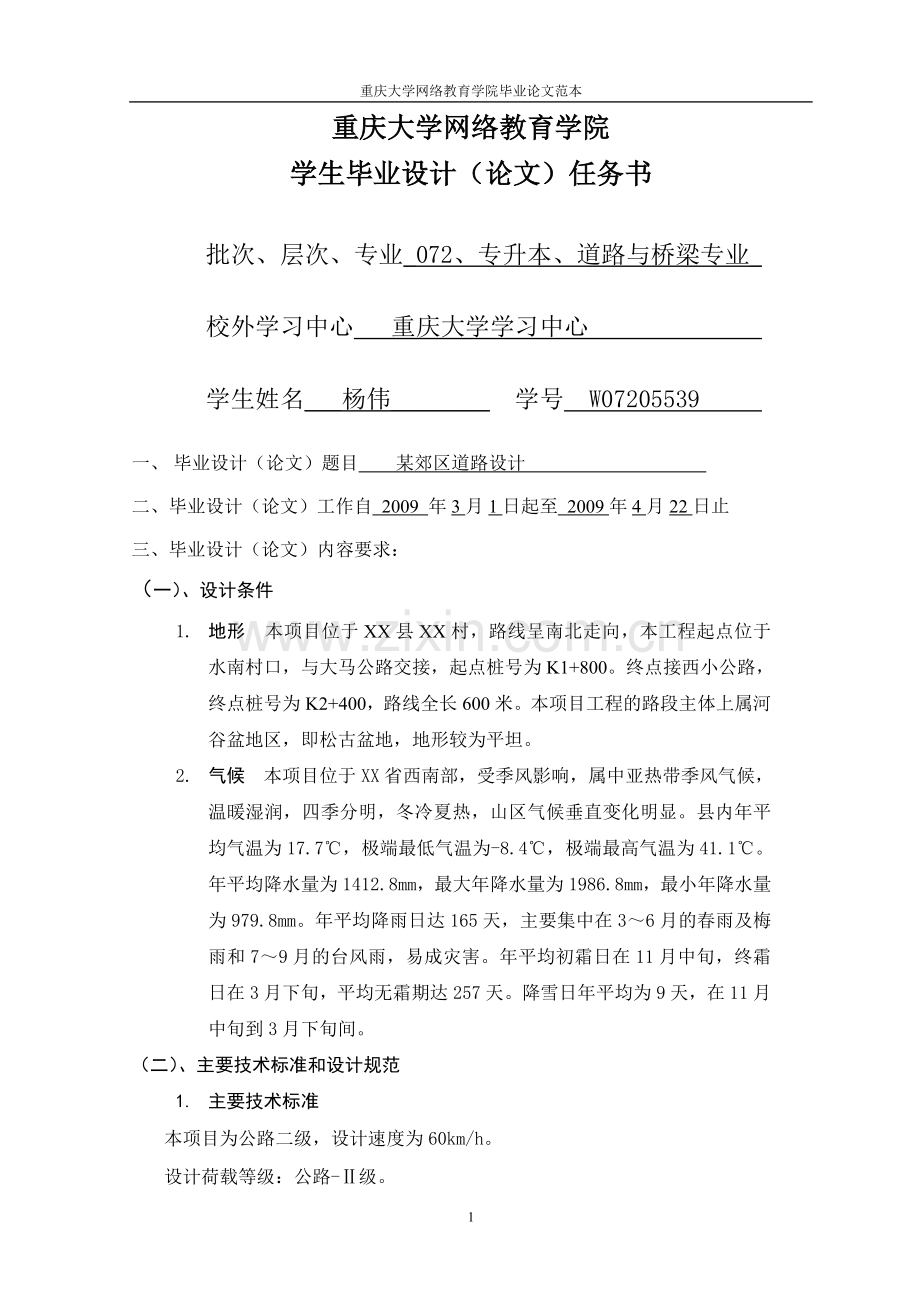

学生毕业设计（论文）任务书

批次、层次、专业_072、专升本、道路与桥梁专业_
校外学习中心 重庆大学学习中心
学生姓名___杨伟________ 学号 W07205539
一、 毕业设计（论文）题目 某郊区道路设计
二、毕业设计（论文）工作自 2009 年3月1日起至 2009年4月22日止
三、毕业设计（论文）内容要求：
（一）、设计条件
1. 地形 本项目位于XX县XX村，路线呈南北走向，本工程起点位于水南村口，与大马公路交接，起点桩号为K1+800。终点接西小公路，终点桩号为K2+400，路线全长600米。本项目工程的路段主体上属河谷盆地区，即松古盆地，地形较为平坦。
2. 气候 本项目位于XX省西南部，受季风影响，属中亚热带季风气候，温暖湿润，四季分明，冬冷夏热，山区气候垂直变化明显。县内年平均气温为17.7℃，极端最低气温为-8.4℃，极端最高气温为41.1℃。年平均降水量为1412.8mm，最大年降水量为1986.8mm，最小年降水量为979.8mm。年平均降雨日达165天，主要集中在3～6月的春雨及梅雨和7～9月的台风雨，易成灾害。年平均初霜日在11月中旬，终霜日在3月下旬，平均无霜期达257天。降雪日年平均为9天，在11月中旬到3月下旬间。
（二）、主要技术标准和设计规范
1. 主要技术标准
本项目为公路二级，设计速度为60km/h。
设计荷载等级：公路-Ⅱ级。
场地位于抗震设防烈度小于六度区，地震动峰值加速度0.05g，不需进行抗震设防。
2、设计规范
《公路工程技术标准》（JTG B01-2003）
《公路路线设计规范》（JTG D20-2006）
《公路路基设计规范》（JTG D30-2004）
《公路沥青路面设计规范》（JTG D50-2006）
（三）、毕业设计内容
1. 文字部分 主要描述一下道路所在地的地形、地貌、气候和交通情况。
2. 平面设计
A、技术标准的选用：根据设计车速，查出规范值并选用适当的值。
平面设计技术指标
设计指标
规范值
采用值
设计指标
规范值
采用值
设计车速（km/h)
40

不设缓和曲线的半径值(m)
500

不设超高的最小半径(m)
300

圆曲线最小长度(m)
35

缓和曲线最小长度(m)
35

最大横坡(%)
2

B、平曲线要素计算（参考公式如下）：
·切线长
·曲线外距
·曲线圆弧长度
C、缓和曲线要素计算（式中为车速，为圆曲线半径）：
·缓和曲线长度
·
· （L取值必须大于三个当中的最大值，并小于最小缓和曲线长度）
·圆曲线内移值
·切线总长
·外矢距
·曲线总长
D、里程计算：
本设计里程桩号从道路起点到终点每20米一个编排，在20米内有特征点的加插一个桩号，重点是根据上述公式对五个曲线特征点的里程桩号进行计算。
E、逐桩坐标的计算：
根据十字坐标推算，详见地形图（地形图上的道路线型只做参考用，可以自己根据两个控制点进行选型）。
3. 纵断面设计
A、技术标准的选用：根据设计车速，查出规范值并选用适当的值。
设计高程：起点为129.68米 终点为129.25米。
B、竖曲线要素计算（参考公式如下）
·曲线长度计算式
·切线长度计算
·外距计算式
纵断设计技术指标
设计指标
规范值
采用值
设计指标
规范值
采用值
设计车速（km/h)
40

合成坡度(%)
7

最大纵坡（％）
6

竖曲线最小半径(m)
400（凸）

坡段最小长度(m)
110

450（凹）

·纵距(x为竖曲线上任意一点距起点或终点的水平距离)
C、竖曲线各桩高程的计算（表格如下）

竖曲线计算表
桩号
坡段高程(m)
标高修正y=x*x/2R(m)
竖曲线高程(m)

4. 横断面设计
A、技术指标：标准路幅宽度为17米，双向两车道，其中左右车道各6米，两边人行道宽各2.5米。
B、横坡：行车道为1.5％，人行道为2％。
C、路拱：采用修正的三次抛物线公式计算

—距中心的横向距离(m)
—相应点的竖向距离(m)
—横坡
B—行车道宽度(m)
—路拱高度，
D、填挖方边坡：填方边坡高度大于8米,分阶放坡,第一阶高差8米，以后每阶10米,边坡坡度为:第一阶1:1.5，以后均为1:1.75；填方路基原地面横坡大于1：5的斜坡上，路堤底应挖 台阶，台阶宽度不小于1m，台阶底应有2%-4% 向内倾斜的坡度，挖台阶前应清除草皮和树根。挖方边坡高度大于8米,分阶放坡,第一阶高差8米，坡度为1：0.75，第二阶高差10米，坡度为1：1。
E、填挖方计算：（见表格）
F、横断面高程表

·图中1、2、3、4、5分别表示横断面上所取的5个特征点。
·对于地势变化较大的断面则每个5米加插一个点。
横断面高程表
桩号
1
2
3
4
5
设计高程

（四）、格式要求
1、图 纸
图纸一律使用A2（420mm×594mm），格式如下：（dwg格式已提供下载，请至学院首页下载专区—毕业设计栏下载使用）

图别
图表名（图纸内容）
规格
比例
要求
设计
设计总说明
A2

AutoCAD制图
设计
地形图
A2
1:500
AutoCAD制图
设计
平面设计图
A2
1:500
AutoCAD制图
设计
纵断面设计图
A2
横向1:500
纵向1:200
AutoCAD制图
设计
横断面设计图
A2
1:150
AutoCAD制图
设计
土石方统计和逐桩坐标表
A2

AutoCAD制图

2、计 算 书
计算书采用A4打印纸
60页以上的论文采用双面打印，60页及其60页以下论文采用单面打印
上边距：2.5cm
下边距：2.5cm
左边距：3.0cm
右边据：2.5cm
行距：1.5倍
正文字体使用小四号字，宋体，一级标题使用四号字体，黑体，加粗；二级标题使用小四号字体，黑体，加粗；三级标题使用小四号字体，宋体，加粗。
序号：毕业设计（论文）各章节序号采用阿拉伯数字编码，格式为：
1…
1.1…
1.1.1…（最多不超过3层）
页码：阿拉伯数字进行编号，位于每页页底中部。
3、公 式
用word中“公式编辑器”或“MathType 5.0 Equation”软件完成，大小为12pt（可以进行适当调整），位置居中

指导教师
下发日期

内 容
进 度 计 划
备注
2＃图纸
Word文档
平面设计
平曲线要素计算、缓和曲线要素计算、里程计算和逐桩坐标计算
平面设计图 地形图
纵断面设计
竖曲线要素计算和竖曲线高程计算
总断面设计图
横断面设计
路拱计算，土石方计算
横断面设计图 、设计总说明、土石方统计和逐桩坐标表
附录：毕业设计各阶段内容明细表
备注：所有图纸可以选择autoCAD绘图或手工绘图，建议尽量使用autoCAD绘图，以方便上传至毕业设计平台。
