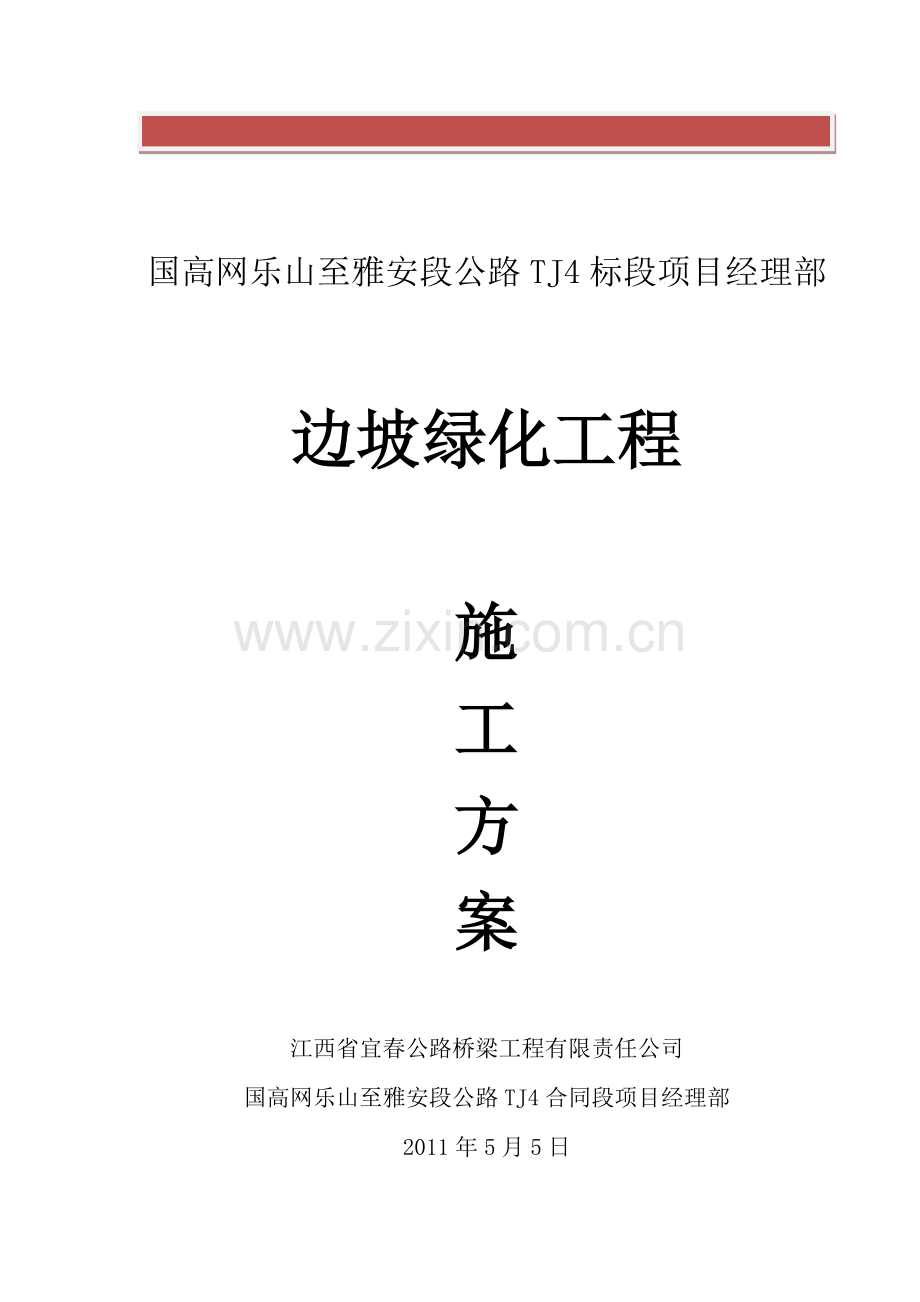

最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】国高网乐山至雅安段公路TJ4标段项目经理部边坡绿化工程施工方案江西省宜春公路桥梁工程有限责任公司国高网乐山至雅安段公路TJ4合同段项目经理部2011年5月5日 第一章：工程概况本合同段起止桩号为K17+820K30+800，全长13.048Km,包括夹江服务区、夹江互通。合同段由南东向北西，路线基本沿青衣江右岸布设，先后经过峨眉符溪镇、夹江顺河乡，穿过夹江平坝区，于省道103线永兴收费站南处设夹江互通后跨省道103线、成昆铁路，止于K30+800夹江县界牌镇游坝村。本合同段工期自2010年5月1日至2011年12月30日，总工期20个月。绿化工程主要施工内容包括挂三维网喷播植草、挂铁丝网喷播植草、直接喷播植草等。第二章：施工方案、施工方法及顺序一、挂三维网喷播植草1、三维植被网的护坡机理植被的抗侵蚀作用是通过它的三个主要构成部分来实现的：一是植物的生长层（包括花被、叶鞘、叶片、茎），通过自身致密的覆盖防止边坡表层土壤直接遭受雨水的冲蚀，降低暴雨径流的冲刷能量和地表径流速度，从而减少土壤的流失；二是腐质层（包括落叶层与根茎交界面），为边坡表层土壤提供了一个保护层；三是根系层，这一部分对坡面的地表土壤加筋锚固，提供机械稳定作用。一般情况下，在植物生长初期，由于单株植物形成的根系只是松散地纠结在一起，没有长卧的根系，易与土层分离，起不到保护作用。而三维网的应用正是从增强以上三方面的作用效果来实现更彻底的浅层保护的。一是在一定的厚度范围内，增加其保护性能和机械稳定性能；二是由于三维网的存在，植物的庞大根系与三维网的网筋连接在一起，形成一个板块结构（相当于边坡表层土壤加筋），从而增加防护层的抗张强度和抗剪强度，限制在冲蚀情况下引起的“逐渐破坏”（侵蚀作用会对单株植物直接造成破坏，随时间推移，受损面积加大）现象的扩展，最终限制边坡浅表层滑动和隆起的发生。2、三维植被网的作用：三维植被网护坡技术综合了土工网和植物护坡的优点，起到了复合护坡的作用。边坡的植被覆盖率达到30%以上时，能承受小雨的冲刷，覆盖率达80以上时能承受暴雨的冲刷。待植物生长茂盛时，能抵抗冲刷的径流流速达6m/s，为一般草皮的2倍多。土工网的存在，对减少边坡土壤的水分蒸发，增加入渗量有良好的作用。同时，由于土工网材料为黑色的聚乙烯，具有吸热保温的作用，可促进种子发芽，有利于植物生长。3、三维植被网防护施工工艺（1）、工艺流程边坡整理成型覆改良客土(厚5cm)挂网固定网上覆土(2cm)点播乔木、灌木种子喷播植草后期养护。（2）、施工技术方案1)、边坡整理成型，细平整。a.在路基土方已经完工并经监理工程师验收后，放出路基边坡坡脚桩。直线路段基边桩及坡脚桩每隔20cm打桩，进入曲线段加密到510m，以保证路基边坡线平滑顺直。b定出路基边桩及坡脚桩后，用白灰标出控制线，然后开始刷坡。刷坡时可以用人工配合挖掘机按1：1.5的坡度进行。用挖掘机刷坡时要预留约20cm宽由人工清除，以保证路基边坡的密实度，人工刷坡时要挂线，并用坡度尺检验路基边坡坡度，以确保基边坡的外观线形，刷坡后将边坡上的土块粉碎、平整，并施入底肥。完工后经监理工程师检查验收。2)、开挖沟槽。在坡顶及坡脚处，按照施工图纸设计尺寸，人工开挖预埋植被网的沟槽，并平整。注意开挖沟槽和刷坡一次不要过长，防止雨水、风沙等作用破坏路基边坡坡面。3）、覆土。在坡面整理平整以后，覆一薄层（厚5cm）改良土在边坡上（可以用木条刮平），而土壤要求细碎、肥沃、pH值适中。4)、覆网。边坡整理完工并经监理工程师验收后，按照设计图纸和施工规范要求或工程师的指示，及时进行人工铺设EM3型三维植被网。覆网时，先将网置于坡顶沟槽内，然后从坡顶到坡脚依次进行。网昼与坡面贴附紧密，防止悬空，使网保持平整，不产生皱褶。网块之间要重叠搭接，搭接部分应在10cm左右。5)、固定三维植被网。覆网后按照一定的密度和方式，采用竹钉（长25cm）或R型钢筋（长25cm）打入边坡进行固定；然后将植被网预埋在沟槽中，再回填土夯实。6)、覆土。在三维植被网固定好以后，在网上覆一薄层土进入网包（可以用木条刮入），而土壤要求细碎、肥沃、pH值适中。7）、点播乔木、灌木种子：坡面先点播灌木和乔木籽（种子点播前需根据不同种植生态习性提前35天催芽处理），播种完后应及时覆盖无纺布，并进入养护期。8)、播撒草籽。要求如下：a根据气候、土质、含水量等因素，选择易于成活、枝叶茂盛、根系发达、茎低矮、多年生、便于养护和经济的草籽种类。b撒播草籽应在无风，气温15度以上的天气进行，避免干燥的风季和暴雨季播种。为使草籽均匀分布，草籽应掺加细砂或细土，搅拌均匀后播撒。9)、后期养护。种植草籽后应适时进行洒水施肥，清除杂草等养护管理，直到草籽成活并覆盖坡面。浇水时最好采用雾状喷施，防止形成径流，以免造成草籽分布不均匀而影响覆盖率和美观。养护期加强管理。应有效地养护所有种植面上的植物，直到养护期终止。（3）、使用方法1) 施工时可用小竹竿或小木棍穿于整卷网垫中，顺势拉出网垫，四周用竹钉，木钉或用塑料钉钉住，钉子间距30cm，每平方米10只钉子。2）钉子的长度一般为15cm(距离地面)，疏松地表则应加长钉子长度，在高坡铺设时，上坡使用的钉子长度应长于下坡的长度。3）地形突变处或地形较复杂处，应注意保持网垫平整，并要增加钉子的密度。4）注意搭接，搭接长度2cm，搭接处钉子应顺势钉入，钉子密度要增加一倍，搭接处上层网垫要靠紧，不留间隙。5）钉子的形状，钉子上端宽度应大于网垫孔径2倍，以便同时起垂直镇压作用。6）草籽播种深度应根据土壤的商情，因地制宜而定，草种应选择适合当地气候条件，根系长，且发达的草种，有长根系的多年生小灌木间种更佳。7）草籽播种深度应在网垫中，这样更能加强复合保护层的效用。8）草籽播种后，表土覆盖深度应以盖住网垫为主，不要使网垫暴露在阳光下，以利延长使用年限。但必须注意有利于草籽的发芽和生长。9）草籽播种后，土层的含水量应以40-50%为宜。并在土表层加压，以有利于草籽发芽。10）网垫在护坡顶端铺设时，网垫纵向连接处应有60度夹角，埋入土中30cm，坡底应有50cm以上水平面。因工程中坡面上端含水量要比下层低得多，不利于草籽发芽，应在离网垫20cm坡顶处顺势开一条水沟，以利于灌水。11）铺设时机，是整个工程得关键（在护坡上使用时），一般应选择在雨季前3-4个月时进行。让草皮有一定的生长时间。二、有机基材喷播植草1、施工程序与施工工艺：（1）、施工程序 清理坡面 安装锚杆 固定植生带 固定镀锌铁丝网 喷射有机基材 喷播草籽 覆盖无纺布 养护管理（2）、施工工艺1)清理整平坡面一般用人工方法进行处理，清理坡面浮石、浮土等，并且作到处理后的坡面倾斜一致、平整、无大的石头突出与其它杂物存在，使其有利于基材和岩石表面的自然结合。2)安装锚杆一般采用先注后插式。锚杆可分为长锚杆和短锚杆，长锚杆长度为11.5米，短锚杆长度为0.50.8米，直径均为16mm级螺纹钢筋（带螺纹）。粘接材料设计为30号水泥沙浆，端头采用M16或AM16型螺母固定，安装锚杆时，先放样，长锚杆与短锚杆交错并列，横向间距1米，纵向间距2米，然后采用风转或电钻进行钻孔，钻头的直径大小一般为38mm，钻孔深度与锚杆长度相同。孔钻好后，便可进行锚杆的固定工作，锚杆事先要进行防锈处理，用水泥砂浆灌注，往锚孔灌注水泥砂浆时，一定要灌满、灌实，锚杆伸出坡面长度为68cm。严禁用绑扎、焊接等固定来代替锚头螺母固定。3)固定植生带在铁丝网底下，纵向每间距1米，横向布置1条植生带，植生带是由土工布、米糠、细沙组成。主要起到蓄水和导水的功效，缓解岩石边坡在干旱时期草坪生长的缺水问题。4)固定铁丝网将铁丝网从坡顶沿坡面顺势铺下，铁丝网应伸出坡顶50cm，若坡顶截水沟未修筑，最好置于坡顶浆砌石底下，在坡底也应有20cm的铁丝网埋置于平台填土中。铺设时拉紧网，铺平顺后，将挂网在锚杆上，用连接件或铁丝锁紧，并根据需要在锚杆中采用不同厚度的混凝土垫块，以使铁丝网与坡面的距离保持35cm，网与网之间搭接宽度为15cm。完成网与锚杆的连接工作后，要严格检查铁丝网与锚杆连接的牢固性，确保网与坡面形成稳固的整体。5)喷射有机基材有机基材是由植生沙壤土、水泥、锯末、有机肥、复合肥组成，它们的重量配合比为植生沙壤土：水泥：锯末：有机肥：复合肥10：0.8：0.06：0.01：0.0012。准备工作就绪后，利用喷射机将混合均匀的有机基材喷于坡面，喷射应尽可能从正面进行，凹凸部分及死角部位要喷射充分，喷射的平均厚度为810cm，其中钢丝网之上要保证有35cm的基材。根据边坡的岩性可调整喷射厚度，以保证有机基材能提供草坪生长所需足够的养分及水分。6)喷播草籽基材喷射完成后，待其自然风干412小时，才可进行面层的喷播草籽工作。喷播草籽采用目前较为先进的喷播方法，即液压喷播技术，国际上称为“水力播种法”。其原理及操作方法是应用机械动力，液压传递，将附有促进种子萌发小苗生长的种子附着剂(也称土壤改良剂)、纸浆纤维、复合肥料、保湿剂、草种和一定量的清水，溶于喷播机内经过机械充分搅拌，形成均匀的混合液，进而通过高压泵的作用，将混合液高速均匀喷射在已经处理好的坡面上，附着在地表与土壤种子形成一个有机整体，其集生物能、化学能、机械能于一体，具有效率高、成本低、劳动力强度小、成坪快的优点。7)覆盖丙纶无纺布在喷播表面层上盖无纺布，减少了因强降水量造成对种子的冲刷，同时也减少边坡表面水分的蒸发，从而进一步改善种子的发芽、生长环境。8)养护管理A、定期浇水养护。缩短成坪周期；B、及时揭开无纺布；C、喷施高效肥、促进草坪生长；D、喷施农药、预防病虫害；E、定期清除杂草；三、直接喷播植草1、施工程序与施工工艺：（1）、施工程序清理坡面 坡面开水平沟 回填15cm厚种植土 洒水保湿 点播乔木、灌木种子 喷播草籽 后期养护（2）、施工工艺1)清理整平坡面一般用人工方法进行处理，清理坡面浮石、浮土等，并且作到处理后的坡面倾斜一致、平整、无大的石头突出与其它杂物存在，使其有利于基材和岩石表面的自然结合。2)、开挖沟槽在坡顶及坡脚处，按照施工图纸设计尺寸，人工开挖预埋植被网的沟槽，并平整。注意开挖沟槽和刷坡一次不要过长，防止雨水、风沙等作用破坏路基边坡坡面。3）、洒水保湿土层的含水量保持在40-50%为宜。并在土表层加压，以有利于草籽发芽。4）、点播乔木、灌木种子坡面先点播灌木和乔木籽（种子点播前需根据不同种植生态习性提前35天催芽处理），播种完后应及时覆盖无纺布，并进入养护期。5）、喷播草籽撒播草籽应在无风，气温15度以上的天气进行，避免干燥的风季和暴雨季播种。为使草籽均匀分布，草籽应掺加细砂或细土，搅拌均匀后播撒。6）、后期养护种植草籽后应适时进行洒水施肥，清除杂草等养护管理，直到草籽成活并覆盖坡面。浇水时最好采用雾状喷施，防止形成径流，以免造成草籽分布不均匀而影响覆盖率和美观。养护期加强管理。应有效地养护所有种植面上的植物，直到养护期终止。四、主要材料：1）、钢丝网，采用机编双组六边型镀锌铁丝网，网目尺寸5*5cm，铁丝网直径2.6mm，抗拉强度不低于380Mpa。2）、锚杆，选用国际级钢，直径16mm，并要求做防锈处理。3）、水泥，符合国家标准的普通硅酸盐水泥，当有防腐或特殊要求时，经监理批准，可采用特种水泥，水泥标号不低于32.5级。4）、植生土，选用粘性土壤，含水量不宜过大，以便施工。5）、无机肥，选用硫酸钾和氯化钾复合肥。6）、有机肥，采用垃圾肥或堆沤肥。7）、土壤改良剂，纸浆或木纤维。8）、草种，选用高羊茅、狗牙根、弯叶画眉草等草种，根据设计配合比进行施工。9）、灌木种子应具有粗生、抗旱、抗寒、抗风的优点。10）、无纺布，选用规格为12g/m2的优质无纺布。第三章 雨季施工措施本工程施工周期较短，大部分工程施工处于雨季进行。1.边坡、种植（1）土方开挖前要准备好防洪器材和排水机械设备，防止沟槽进行泡槽，挖土前要在工作区周围做好挡土埂、排水沟等截水排水设施，防止区域外的水流入。（2）要严防滑坡和边坡塌方，雨期施工中沟槽在适当位置增加集水坑，以利雨水的排除。（3）土方回填工作在晴天进行，回填时除按照正常施工的有关规定外，还应严格控制土的含水量。（4）提前安排好排水系统，以免挖槽堆土造成原排水出路不畅，给居民、单位和正常施工带来困难，沟槽切断原有排水沟或管道，如无其他适当排水出路，架设安全可靠的渡管。（5）雨季施工，尽量缩短开槽长度，做到速战速决。（6）为防止雨水进入沟槽，沟槽两侧要堆砌防汛土埂，土埂不低于500mm，宽度不小于600mm。（7）挖槽见底后，及时进行下一步工序，否则槽底上暂留200mm不挖，作为保护层。（8）雨期施工不宜靠房屋、围墙堆土；严禁靠危墙堆土。2.材料、构件储存及保管（1）施工中所用材料水平存放，有防雨防晒措施，存放场地应保持干燥，底层要搁置在调平的垫木上，垫木应沿边框合中格部位合理布置。（2）砂子等松散材料，堆放周围要加以围护，防止被雨水冲散。3.机械设备（1）现场机械操作棚（如搅拌机、卷扬机、电焊机、木工机械、钢筋加工机等），必须搭设牢固，防止漏雨、潲雨和积水。（2）用电的机械设备要按相应规定做好接地或接零保护装置，并要经常检查和测试有效性及灵敏性。4.电气设备（1）在雨期施工前，应对现场所有动力照明线路，供配电电气设施进行一次全面检查，对存在线路老化、安装不良、瓷瓶裂纹、绝缘降低以及漏电等问题，必须及时更换处理。（2）配电箱、电闸箱等，要采取防雨、防潮、防淹、防雷等措施，外壳要做好接地保护。（3）线路架设及避雷系统敷设时，应掌握气象预报情况，严禁在雷雨天气中作业。 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
