美特斯邦威泵房SMW工法围护工程施工方案.doc

美特斯邦威六灶新建厂房水泵房SMW工法基坑围护

ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ
ÿ

ÿ
ÿ

ÿ
ÿ

ÿ
ÿ

ÿ
ÿ

ÿ
ÿ
ÿ
ÿ

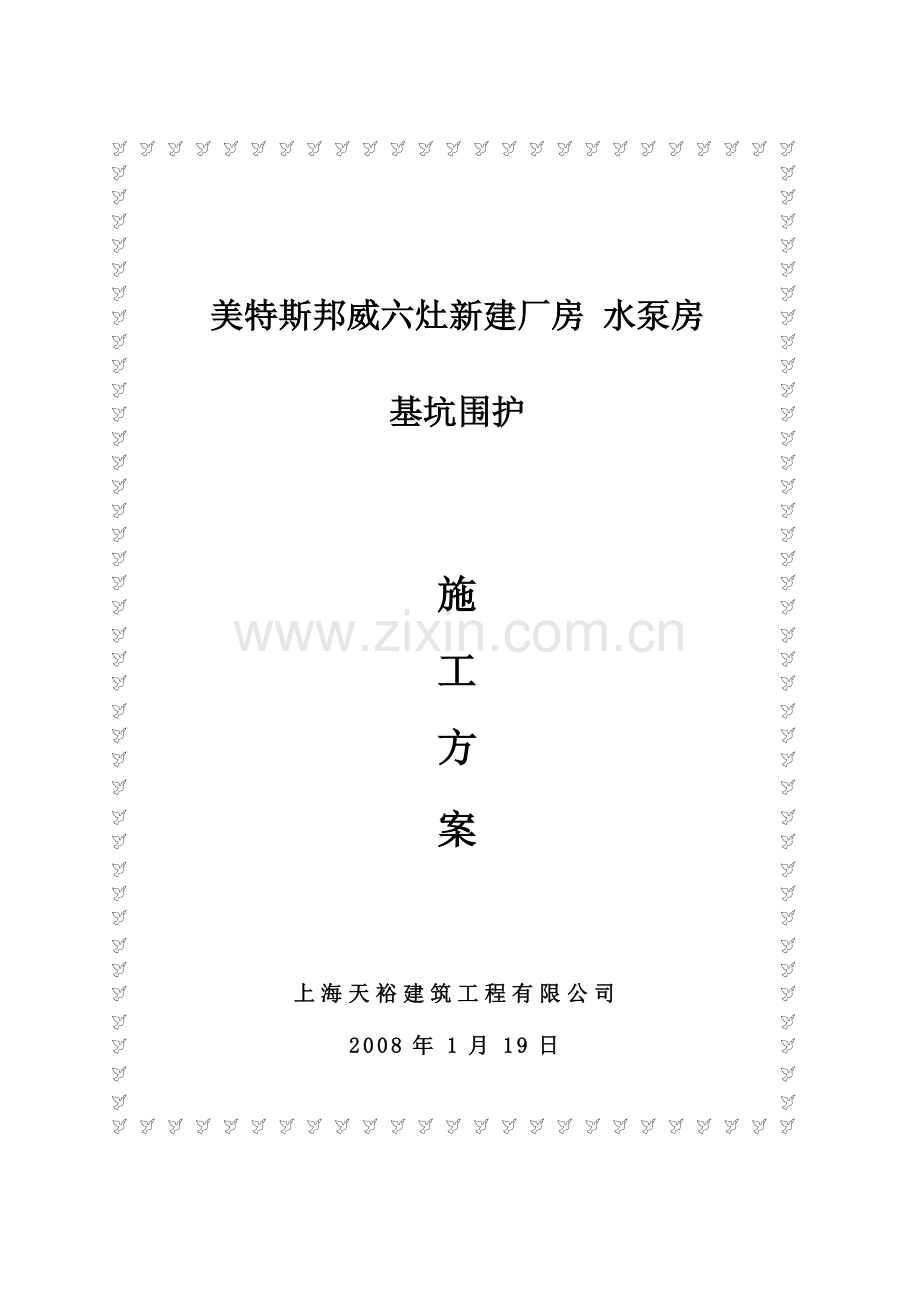

美特斯邦威六灶新建厂房 水泵房
ÿ
ÿ
ÿ
ÿ

ÿ
ÿ
ÿ
ÿ
基坑围护
ÿ
ÿ
ÿ
ÿ

ÿ
ÿ

ÿ
ÿ
ÿ

ÿ
ÿ
ÿ

ÿ
ÿ
ÿ
施
ÿ
ÿ
ÿ

ÿ
ÿ
ÿ
工
ÿ
ÿ
ÿ

ÿ
ÿ
ÿ
方
ÿ
ÿ
ÿ

ÿ
ÿ
案
ÿ
ÿ
ÿ
ÿ

ÿ
ÿ

ÿ
ÿ
ÿ
ÿ

ÿ
ÿ

ÿ
ÿ
上海天裕建筑工程有限公司
ÿ
ÿ

ÿ
ÿ
2008年1月19日
ÿ
ÿ

ÿ
ÿ

ÿ
ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ

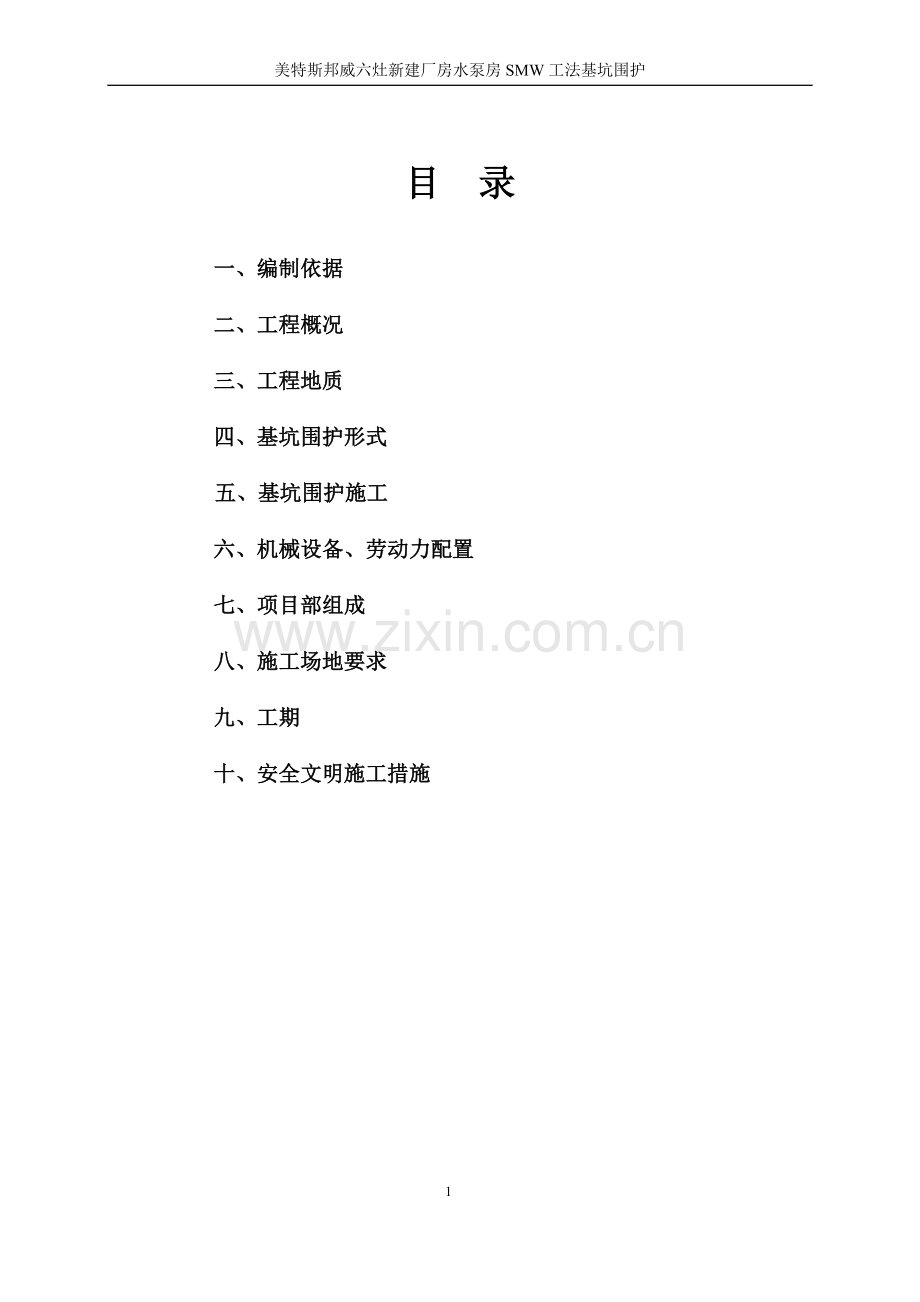

目 录

一、编制依据

二、工程概况

三、工程地质

四、基坑围护形式

五、基坑围护施工

六、机械设备、劳动力配置

七、项目部组成

八、施工场地要求

九、工期

十、安全文明施工措施

一、编制依据
1、 甲方提供的有关设计围护施工图及设计说明。
2、《建筑地基处理技术规范》。 JGJ79-2002
3、《上海基坑工程施工规程》。 SZ-08-2000
4、《上海市工程建设规范型钢水泥土搅拌桩墙技术规程（试行）》 DGT08-116-2005
5、国家标准建筑地基基础工程施工质量验收规范。 GB50202-2002
6、与基坑围护工程相关的施工及验收规范。
7、本公司施工经验及有关管理规定。

二、工程概况
（一）、工程简介
美特斯邦威六灶新厂房 水泵房位于鹿达路北侧，北临河浜，南临正在施工的厂房，地块为长方形。1#、2#水泵房东西长各为23.4M，南北长各为18.2米。
本工程基坑开挖深度为-6.8米，局部开挖深度为-7.7米, 根据上海市基坑工程设计规程，本工程为三级基坑。
三、工程地质
①1素填填土 ②粉质粘土 ③淤泥质粉质粘土 ③夹粘质粉土夹淤泥质粉质粘土 ④淤泥质粉土
四、基坑围护形式：
（1） 美特斯邦威六灶新厂房 水泵房修改图0版围护的SMW工法水泥土搅拌桩规格为Φ850@1200mm，1#水泵房桩顶有效标高为-1.5m ，桩底标高为-15.70m/-18.20m，2#水泵房桩顶有效标高为-1.9m，桩底标高为-15.60m/-17.60m。(±0.00相当于绝对标高4.70)， 内插H700*300*12*14型钢。
（2） 施工要求：
a． SMW工法采用一喷一搅的施工工艺，采用标准连续方式施工，搭接宽度为250mm，相邻搅拌桩之间连续施工，间隔时间不得超过12小时。桩体采用32.5级普通硅酸盐水泥，围护搅拌桩有效部分水泥掺量为20%，浆液配比为水：水泥=1.6：1左右。搅拌下沉速度为0.5~1m/min，提升速度为1.0~2.0 m/min，在桩底部分应重复搅拌注浆。
b． 桩体垂直偏差不大于1 / 150，桩位平面定位偏差不大于5mm。
c． 28天龄期的加固体无侧限抗压强度不小于1.0Mpa。
d． 现场施工时第一批桩（不少于3根），须始终在监理人员检查下施工，检查水泥投放量、浆液配比、浆液泵送时间、桩长及垂直度控制等。
e． 开工前对SMW工法沿线进行探障，确定障碍物的大小，进行清理，障碍物过大，清理后用不含石建筑垃圾或素土进行回填、压实。
f. 桩位如处于暗浜或回填区域，水泥掺量增加36kg/m3。
五、基坑围护施工
（一）、SMW工法施工工艺及操作流程

(1) 测量放线
根据提供的坐标基准点，遵照图纸制定的尺寸位置，在施工现场放置围护结构的轴线，并做好永久及临时标志，放样定线后做好测量技术复核单，提请监理进行复核验收签证。确认无误后进行搅拌施工。
(2) 开挖导沟
采用0.6m3挖机开挖工作沟槽，沿围护内边控制线开挖，沟槽宽度为1400mm，深度为600mm。遇有地下障碍物时，利用挖土机清除，清障后产生过大的空洞，用素土回填压实，重新开挖导沟以保证SMW施工顺利进行。
(3) 定位、钻孔、移机
在开挖的工作沟槽两侧铺设导向定位线，按设计要求在导向定位线上划定钻孔位置，操作人员根据确定的位置严格控制钻机桩架的移动，确保钻孔轴芯就位不偏，同时为控制钻管下钻深度达标，标高控制：①先测量机台标高；②根据搅拌桩深度标定钻杆长度并做好记号，严格控制下钻、提升的速度和深度。机械设备的移动，沿着基坑围护中心线方向按拟定的作业顺序移动作业，采用间隔全断面套打的方式作业，以此循环直至围护墙体成型（如图a），在工作日施工间隙、围护转角位置成桩施工拟采用单侧连续套打的办法连接施工（如图b）。水泥土搅拌桩为基坑内外止水帷幕，施工时不容许出现施工冷缝，如因特殊原因出现超过24小时施工接缝，须采用措施加以补强，一般处理详图c。

(4)搅拌注浆
在施工现场安装自动拌浆设备，在开机前应进行浆液的搅制，开钻前对操作人员做好交底工作。水泥浆液的水：水泥= 1.6： 1左右，每立方搅拌水泥土水泥用量为360kg，拌浆及注浆量以每钻的加固土体方量换算,浆液流量以浆液输送能力控制。土体加固后，搅拌土体28天抗压强度不小于设计要求。
根据设计所标深度，钻机在钻孔和提升全过程中，保持螺杆匀速转动，匀速下钻，匀速提升，同时根据下钻和提升二种不同的速度，钻时每分钟0.5-1米，提升每分钟1-2米，注入不同掺量的搅拌均匀的水泥浆液（下钻70%～80%，提升30%～20%）。并注入压缩空气在孔内使水泥土翻绞，使水泥土搅拌桩在初凝前达到充分搅拌，水泥与土能充分拌和确保搅拌桩的质量。

(5)清理沟槽内泥浆
由于水泥浆液的定量注入，搅拌孔内将有一部分水泥土被置换出沟槽内，采用挖机将沟槽内的水泥土清理出沟槽，保持沟槽沿边的整洁，确保SMW工法的硬化成型及下道工序的施工，被清理的水泥土将在18小时之后开始硬化，随日后基坑开挖一起运出场地。

（二） 施工质量保证措施
(1)外购水泥，严格控制质量标准，检查复核，保证质量，对于严重嫌疑材料，坚持进行必要的实验测试，质量检查建立严格验收把关制度。
(2)施工现场设专职质量检查人员，检查复核桩机、桩架的走位，钻孔的深度、速度，检查水泥浆液的搅拌操作规范、水灰比。
(3)桩机移位、开钻、提升由现场指挥负责。开钻前，检查桩机平稳性，做到固定端正，桩架垂直，并采用测量仪器或手段，完成桩机的水平度、桩架的垂直度，在确认无误后，指挥下达操作命令。
(4)根据确定的水泥浆液的配合比，用量具做好可行手段的检测，严格控制水灰比，搅拌时间，浆液质量，注浆时控制注浆压力和注浆速度。
(5)严格控制钻管下钻，提升的速度，若出现注浆孔堵或断浆现象，应及时停泵，排除故障后，再采取有效的措施进行复喷浆，严防断桩、空桩。
(6)新老接头处采用φ1000高压旋喷桩在坑外侧补桩施工,以达到理想的止水效果。
(7)为保持工作连续性，严禁钻杆下钻提升中途进行换岗接班，建立交接班记录
制度。

六、 机械设备及劳动力配置
1、SMW工法施工设备
序
设 备 名 称
规 格 型 号
数 量
备注
1.
三轴搅拌桩机
φ850
1台

2.
履带式桩机
DH-508
1台

3.
吊机
DH350
1台

4.
空气压缩机
6m3
1台

5.
挖机

1台

6.
拌浆系统

1套

7.
经纬仪

1台

8.
水准仪

1台

9.
电焊机
22KVA交流
1台

2、 劳动力配置
工种
人数
项目经理
1人
技术负责人
1人
材料负责人
1人
安全负责人
1人
施工员
1人
质量员
1人
起重工
2人
电工
1人
电焊工
1人
桩机、吊机、挖机司机
3人
普工
7人

七、项目部组成
项目经理
颜天明

项目工程师
黄海兵

项目副经理
蒋国华

施工员
黄
海
兵
兼

材料员
左
明
春

机械
设备
杨
春

质量员
陆
洪
奎

安全员
汤
华
兵

SMW工法班组

八、施工场地要求

1. SMW工法围桩施工时，需有足够的水源。
2. 施工时保证道路的畅通。

九、工期
SMW工法施工工期：12天(包括进出场)
（以开钻日期为准）

十、 安全文明施工措施
(一)安全管理内容
1、施工前期安全准备
在施工开始前,组织编制安全保证计划及施工组织设计,并全员参与对施工现场的危险源进行识别,对调查中发现的紧急状态的危险源,制定应急准备和响应措施,明确各级职责和权限.
2、安全教学工作
建立、健全对施工人员的日常安全教育、技术培训和考核制度，并严格组织实施。建立、健全施工人员的上岗证制度，特别是对于从事特殊工种的人员，按国家、上海市培训证明上岗。
3、安全管理责任人
项目经理为负责整个项目施工安全管理责任人。根据本工程的性质、规模和特点，落实专责的安全管理员。
4、安全技术措施
在编制正式施工组织设计中，技术人员向安全员、施工人员（包括管理和劳务人员）进行安全技术交底。
5、资源配置
为保障员工安全职业健康，对施工现场的防护设施及安全健康防护用品作如下要求：
5.1、根据工程进度及时调整和完善防护措施。
5.2、对于事故易发区，设置专项的安全设施及醒目的警示标志。
5.3、根据季节或天气变化，调整安全防护措施。
5.4、对影响员工职业安全与健康的危险源或环境因素配备必要的个体防护用品。
6、机械、机具、电气设备的安装和使用
（1）安装前安规定进行检测，合格后使用。
（2）使用前安规定进行安全性能试验，合格后使用。
（3）使用期间，指定专人负责维修、保养，保证其完好、安全。
7、电气安全保护和防火安全
（1）、保持变配电设施和输配电线路处于安全、可靠的使用常态。
（2）、确保用火作业符合消防要求。
8、施工中的专项安全技术交底
施工中应根据施工组织设计和施工进度，向不同工种的施工检员进行专项的安全技术交底。
9、施工人员作业的安全要求
施工人员必须使用符合规定标准的劳动保护用品，并按下列安全要求操作：
（1）、按安全技术标准和安全操作规程进行施工。
（2）、按国家劳动保护规定。
（3）、发现异常，采取有效防护措施，并向安全管理人员报告。
10、现场日常安全管理
建立施工现场日常安全巡视和检查，发现事故隐患和违反安全标准应及时进行纠正。
11、安全监督检查
由安全监督员定期进行安全检查，发现问题限期整改。
12、其它
项目部根据工程实际情况，制定一套完善的安全评价、处罚办法，为实施安全管理目标提供制度保障。
（二）安全文明措施
1. 树立“安全第一，预防为主”的原则，在工地醒目处刷贴安全生产标语。
2. 由安全员、施工队长、班组长组成全方位的安全领导小组，对整个安全生产合成负责。
3. 开工前召开安全生产例会，使公司规定的安全生产条例做到人人有数，实施在生产中。
4. 不是机操员不准乱开机械，电器设备专人负责，用电部位有电工专人负责。
5. 不戴安全帽不准进入现场，不带保险带不准高空作业，进工地施工人员必须佩带胸卡。
6. 订立岗位安全责任制及奖罚制度，层层落实，做到一管、二定、三检量、四不放制度。
7. 施工现场应由专人负责清扫，不任意排污。加强现场泥水管理，指定专人负责，开挖和及时回填各种排浆沟，杜绝泥水外溢，保持场地干燥、平整。清除杂物路障，保持道路畅通、平整。
8. 遵守安全操作规程，严格执行安全六大纪律，遵照执行有关安全法规，杜绝一切事故苗子和消灭一切火警苗子。
9. 夜间施工要有足够的照明，不仅要保证明亮的工作照度，而且要保证照明用电的安全。
10. 教育全体职工，遵纪守法，讲究集体、个人卫生，讲文明礼貌。
11. 施工现场做到材料堆放整齐，不乱堆乱放。
12. 遵守现场规定制度，配合甲方做好防火防盗工作。
