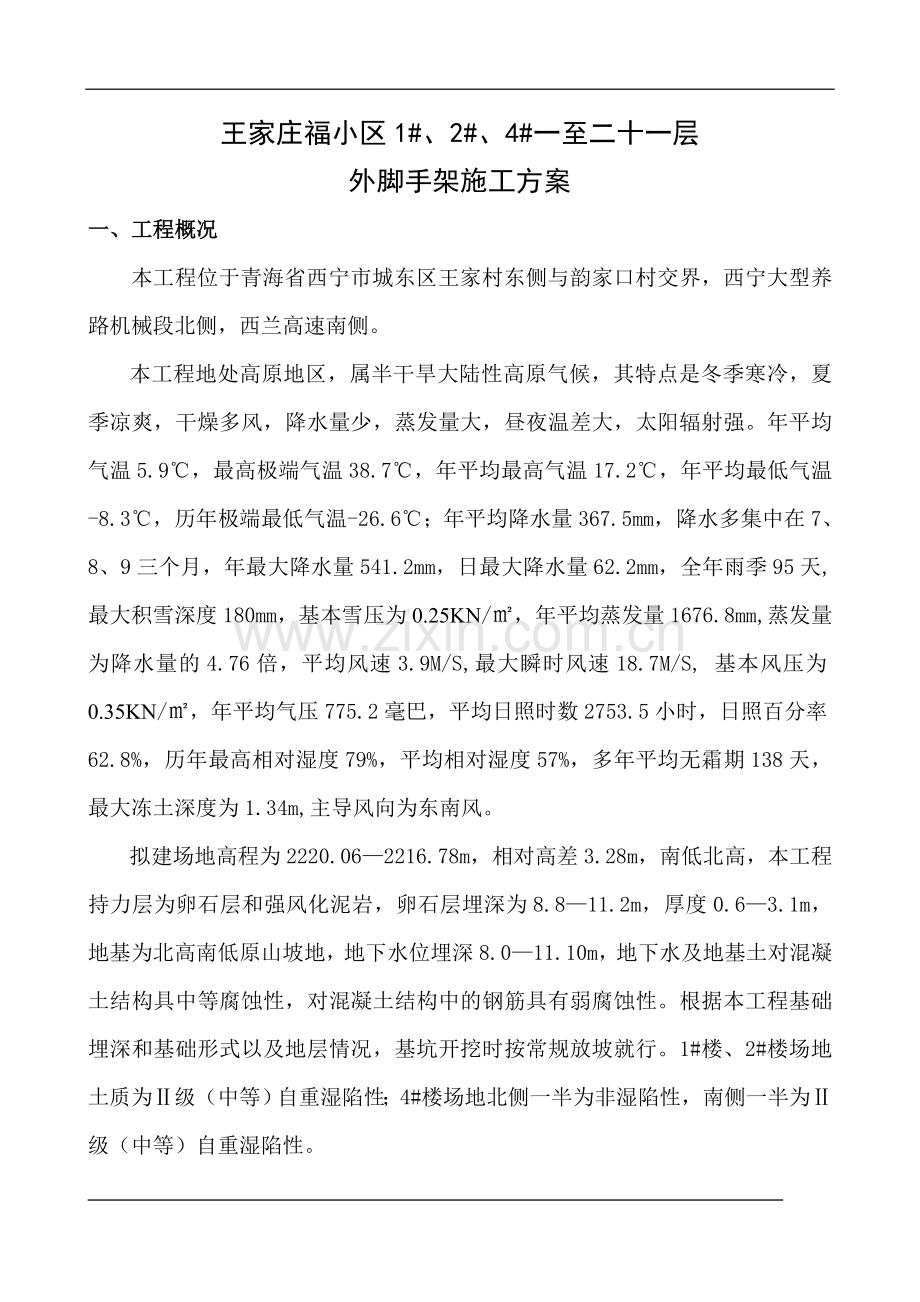

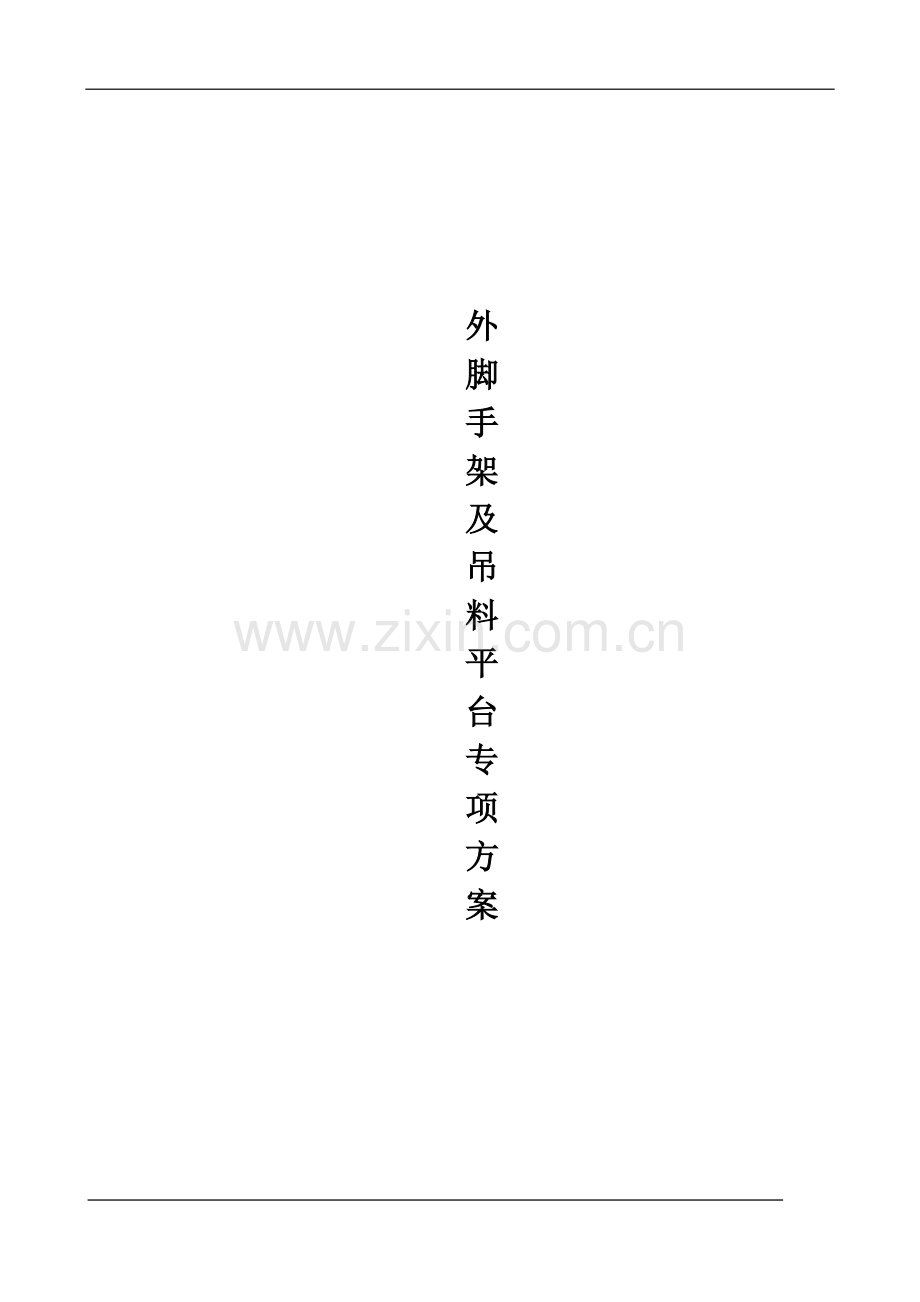

外脚手架及吊料平台专项方案 王家庄福小区1#、2#、4#一至二十一层外脚手架施工方案一、工程概况 本工程位于青海省西宁市城东区王家村东侧与韵家口村交界，西宁大型养路机械段北侧，西兰高速南侧。本工程地处高原地区，属半干旱大陆性高原气候，其特点是冬季寒冷，夏季凉爽，干燥多风，降水量少，蒸发量大，昼夜温差大，太阳辐射强。年平均气温5.9，最高极端气温38.7，年平均最高气温17.2，年平均最低气温-8.3，历年极端最低气温-26.6；年平均降水量367.5mm，降水多集中在7、8、9三个月，年最大降水量541.2mm，日最大降水量62.2mm，全年雨季95天,最大积雪深度180mm，基本雪压为0.25KN/，年平均蒸发量1676.8mm,蒸发量为降水量的4.76倍，平均风速3.9M/S,最大瞬时风速18.7M/S, 基本风压为0.35KN/，年平均气压775.2毫巴，平均日照时数2753.5小时，日照百分率62.8%，历年最高相对湿度79%，平均相对湿度57%，多年平均无霜期138天，最大冻土深度为1.34m,主导风向为东南风。拟建场地高程为2220.062216.78m，相对高差3.28m，南低北高，本工程持力层为卵石层和强风化泥岩，卵石层埋深为8.811.2m，厚度0.63.1m，地基为北高南低原山坡地，地下水位埋深8.011.10m，地下水及地基土对混凝土结构具中等腐蚀性，对混凝土结构中的钢筋具有弱腐蚀性。根据本工程基础埋深和基础形式以及地层情况，基坑开挖时按常规放坡就行。1#楼、2#楼场地土质为级（中等）自重湿陷性；4#楼场地北侧一半为非湿陷性，南侧一半为级（中等）自重湿陷性。 本工程建筑结构形式为剪力墙结构，建筑结构的类别为二类，建筑层数：地下一层，地上二十一层，建筑高度61.35m 。 每一层为一防火分区。根据民用建筑防火规范,防火设计的建筑分类为居住建筑一类；其耐火等级为地上一级，地下一级。本工程总建筑面积11903.86m ，其中地下:537.50m。建筑结构的安全等级：二级。本工程建筑耐久年限为50年。抗震烈度设计为7度。抗震设防类别为丙类。地基基础设计等级：乙级。建筑结构形式为钢筋砼剪力墙，剪力墙抗震等级为三级。本工程设计标高0.000由建设单位根据自然地形地貌而决定。基础形式采用CFG桩复合地基，桩径为400mm，正方形布置，桩间距1.8米（中心距）。桩上1000厚的钢筋混凝土筏板。除承重钢筋混凝土剪力墙外，非承重的外围护墙采用加气混凝土砌块，地上内外墙200厚，轴线居中。地下室外墙250厚钢筋混凝土，卫生间内隔墙为120厚粉煤矸石多孔砖。外墙外侧保温采用90厚聚苯板，不采暖楼梯间内隔墙采用30厚挤塑板保温。二、依据1、西宁市王家庄福庄小区施工图。2、JGJ1302001建筑施工扣件式钢管脚手架安全技术规范，以后简称规范。三、用材及检查验收（一）钢管：483.5钢管1、新钢管的检查应符合下列规定：（1）应有产品质量合格证书； （2）应有质量检验报告、钢管材质检验方法应符合现行国家标准金属拉伸试验方法的有关规定；（3）钢管表面应平直光滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；（4）钢管外径、壁厚、端面等偏差，应符合规范表8.1.5的规定；（5）钢管必须涂有防锈漆。2、旧钢管的检查应符合下列规定：（1）表面锈蚀深度应符合规范表8.1.5序号的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查；当锈蚀深度超过规定值时不得使用； （2）钢管弯曲变形应符合规范表8.1.5序号4的规定。（二）扣件：直角扣件、旋转扣件、对接扣件检查验收必须符合下列规定：1、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家际准钢管脚手架扣件（GB15831）的规定抽样检测；2、扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3、新、旧扣件均应进行防锈处理。（三）脚手架：钢脚手板、竹笆子脚手板检查验收必须符合下列规定：1、新脚手板应有产品质量合格证；2、尺寸偏差应符合规范表8.1.5序号5的规定，且不得有裂纹，开焊与硬弯；3、新、旧脚手板均应涂防锈漆；4、竹笆子脚手板的材料应符合规范第3.3.4条规定。四、设计要求1、总体思路1#、2#、4#楼单体建筑面积12000m2，主体总体21层，室内外高差0.45米，建筑总高度66m。该楼为民用住宅楼。由于该建筑物属于高层建筑物，外墙脚手架是一项至关重要的分项工程，二层以上采用型钢悬挑，将外架坐落在型钢上。搭设此双排脚手架在主体阶段用于外围封闭。本工程以1#楼为基准设计（2#楼、4#楼参照1#楼布置外架），从二层开始往上主体施工外防护采用型钢挑梁、钢管扣件式脚手架，分段搭设。最下层架体坐落在二层的挑梁上。架子外围全部用密目安全网封闭。五、架体搭设设计计算（一）架体搭设高度：按规范要求及建筑物的实际高度，本建筑物外围架分四段搭设。脚手架分别在二层地面（架高18m），八层地面（架高18m），十四层地面（架高18m）、二十层地面进行搭设。选用20a槽钢悬挑支架，15.5钢丝绳卸荷。（二）架体搭设要求：架体搭设严格按规范中构造要求进行选择，脚手架步高1800，立杆横距850（正好能放下二块竹编板加两根大横杆的尺寸），立杆纵距1500，连墙点设置二步四跨梅花形布置（且不大于36），脚手板铺设采用竹笆子。1、纵向水平杆的构造应符合下列规定：（1）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。（2）纵向水平杆采用对接扣件连接。对接应符合下列规定；1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500 mm；各接头中心至最近主节点的距离不宜大于500mm； 2）使用竹串片脚手架时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上，并等间距设置，间距不应大于400mm。2、横向水平杆的构造应符合下列规定：（1）主节点必须设置一根横向水平杆，用直角扣件且严禁拆除。主节点处两个直角扣件的中心距不应大于150 mm。在双排脚手架中，靠墙一端外伸长度不应大于0.4L，且不应大于500mm；（2）作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；（3）使用竹串片脚手板，双排脚手架横向水平杆两端均采用直角扣件固定在纵向水平杆上；3、脚手板的设置应符合下列规定：（1）作业层脚手板应铺满、铺稳，离开墙面30mm；（2）竹串片脚手板，应设置在三根水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130 mm150 mm，两块脚手被外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200 mm，其伸出横向水平杆的长度不应小于100 mm。（3）作业层端部脚手板探头长度应取150mm，其板两端均应与支撑杆可靠的固定。4、立杆（1）每根立杆底部在槽钢中间100高的钢筋头，钢筋直径不得小于20。（2）脚手板必须设置纵向、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上方不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向底处延长两跨与立杆固定，高低差不应小于1m。（3）脚手架步距不应大于1.8m。（4）立杆必须用连墙件与建筑物可靠连接，连墙件布置间距纵向4.5m，竖向同楼层高度（梅花形布置且不大于36）。（5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定：1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。（6）立杆顶端应高出施工作业面1.2m。5、连墙件连墙件的材质、连接方法应符合（JGJ1302001）规范规定要求。（1）每根连墙件覆盖面积不得大于36m2。（2）连墙件的布置应符合下列规定:1）宜靠近主节点设置，偏离主节点的距离不应大于300mm；2）应从底层第一步纵向水平杆处开始设置；3）连墙件采用梅花形布置。（3）连墙件的构造应符合下列规定：1）连墙件中连墙杆应水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。2）连墙件必须采用能承受拉力和压力的构造措施。采用拉筋必须用顶撑，顶撑应可靠连接。（4）剪刀撑的设置应符合下列规定：1）剪刀撑斜杆应用旋转扣件规定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150 mm。2）剪刀撑应从大角转角处第一根立杆开始进行搭设,45跨为一道剪刀撑,剪刀撑为连续法搭设。3) 脚手架剪刀撑斜杆与底部基础架夹角在45度60度之间，斜杆相交处于同一条直线上，两端分别用旋转扣件固定，剪刀撑搭接长度为1m用三个旋转扣件连接，剪刀撑落地处顶紧槽钢。六、脚手架搭设方法：脚手架从二层楼面开始搭设，悬挑钢梁及立杆布置详见附图。以上在脚手架高度范围内每隔一楼层在梁顶埋设483.5长400钢管，用于连墙点的连接，见附图，20a号槽钢梁在二层、八层、十四层、二十层楼面上设置，间距1500，每道钢梁位置埋设18（采用级钢）拉环两个，拉环在距建筑物外边向里300处和槽钢根部向里200处设置。悬挑钢梁外防护架搭设顺序：埋环安放槽钢搭设两步架高（必须利用下层架子为作业面）钢丝绳卸荷继续搭设上部架子连墙点剪刀撑。悬挑槽钢穿剪力墙或阳台栏板处，预留150250洞，顶面留洞待使用完后用比原设计混凝土强高一个等级的膨胀砼灌实。每层悬挑槽钢楼面施工时预埋吊环18，锚固长度35d，其上部加416钢筋，长度1500。卸荷点构造采取在剪力墙中预留套管，斜丝绳穿过套管用钢管固定，梁侧预埋铁件时位置必须按图埋设（如不预埋铁件，可穿过现浇板绕梁进行固定）。预埋铁件上焊接拉环钢筋要求焊缝长度12cm，双面施焊5d，焊缝高度12mm。钢丝绳下部穿过槽钢腹部，上部穿过拉环，两端用不少于3道的卡环卡紧，然后采用手扳葫芦将钢丝绳拉紧。在槽钢上搭设上部架子时，在槽钢上要求满铺钢脚手板。槽钢上搭设第一步架子时，在立管的底部应焊100长的内卡钢筋，钢筋直径不得小于20，每搭设一步架子，外侧用1.8m 宽绿网封闭。在主体阶段，外围脚手架应保证始终比楼层高出一层。由于本工程外立面构造线条比较多，架手架离建筑物外边缘达500，为了确保安全，在底部铺设防护板时，应与剪力墙处封严封实（包括200高槽钢部们处的封闭）。每次悬挑搭设高度为18米，底部用竹串板加安全密目网封严，中间和用安全平网进行防护，施工作业层铺随层施工脚手板。详见外墙悬挑脚手架平面图及立面图。卸料平台见详图型钢悬挑卸料平台计算书由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。悬挑卸料平台的计算依据建筑地基基础设计规范(GB 50007-2002)、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等编制。一、参数信息:1.荷载参数脚手板类别：木脚手板，脚手板自重(kN/m2)：0.35；栏杆、挡板类别：栏杆、冲压钢脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.11；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):5.00。2.悬挑参数内侧钢绳与墙的距离(m)：1.00，外侧钢绳与内侧钢绳之间的距离(m)：1.00；上部拉绳点与悬挑梁墙支点的距离(m)：3.00；钢丝绳安全系数K：6.00，悬挑梁与墙的节点按固定支承计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。3.水平支撑梁主梁材料类型及型号：20a号槽钢槽口水平 ；次梁材料类型及型号：14a号槽钢槽口水平；次梁水平间距ld(m)：0.20，建筑物与次梁的最大允许距离le(m)：0.20。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：3.00, 次梁悬臂Mc（m）：0.00；平台计算宽度(m)：3.00。 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
