梧州人民医院新园区IT数据中心施工组织设计.doc

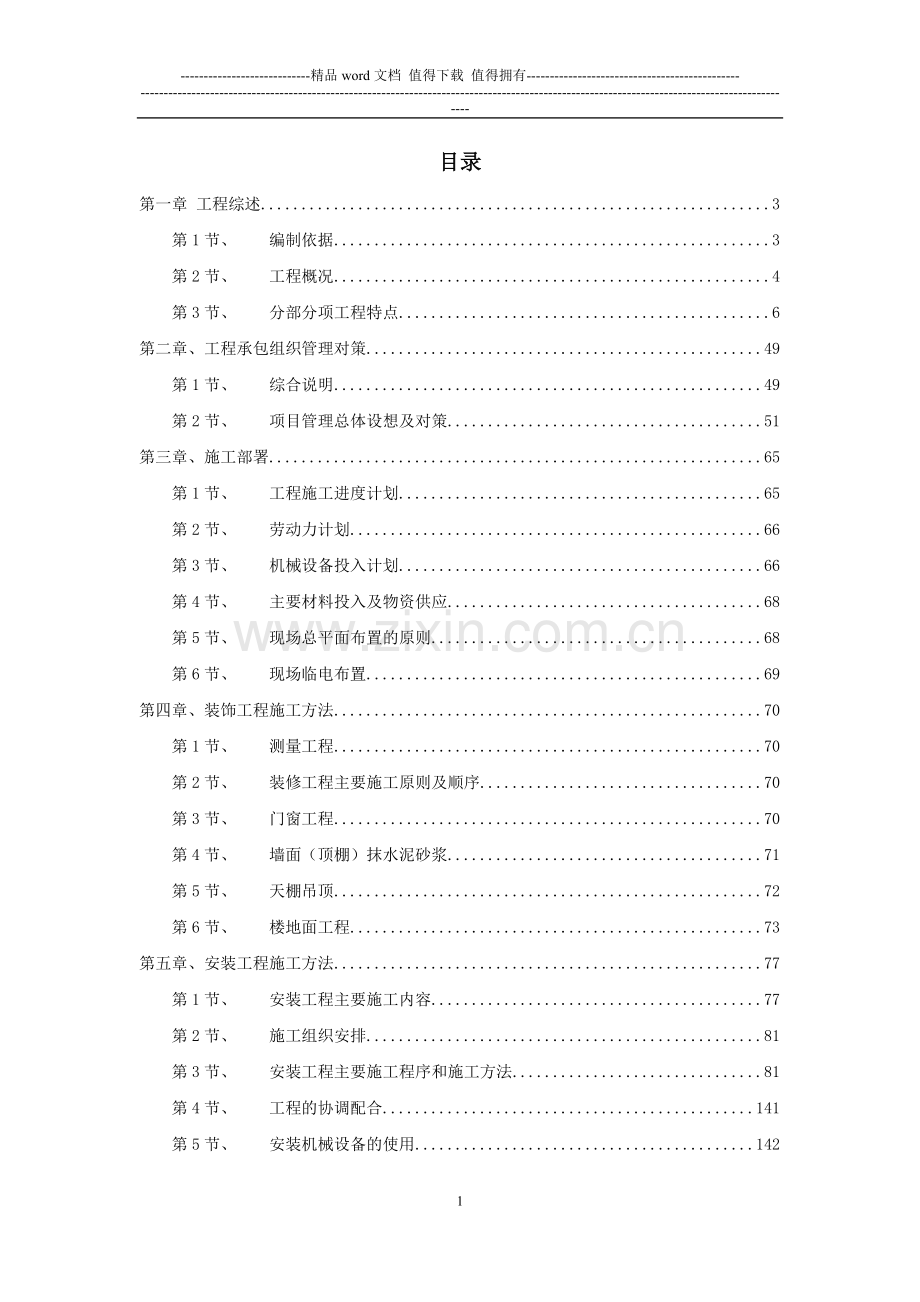

-精品word文档 值得下载 值得拥有-目录第一章 工程综述3第1节、编制依据3第2节、工程概况4第3节、分部分项工程特点6第二章、工程承包组织管理对策49第1节、综合说明49第2节、项目管理总体设想及对策51第三章、施工部署65第1节、工程施工进度计划65第2节、劳动力计划66第3节、机械设备投入计划66第4节、主要材料投入及物资供应68第5节、现场总平面布置的原则68第6节、现场临电布置69第四章、装饰工程施工方法70第1节、测量工程70第2节、装修工程主要施工原则及顺序70第3节、门窗工程70第4节、墙面（顶棚）抹水泥砂浆71第5节、天棚吊顶72第6节、楼地面工程73第五章、安装工程施工方法77第1节、安装工程主要施工内容77第2节、施工组织安排81第3节、安装工程主要施工程序和施工方法81第4节、工程的协调配合141第5节、安装机械设备的使用142第六章、质量计划及质量管理143第1节、本工程项目质量计划143第2节、质量保证体系160第3节、质量保证措施161第七章、安全文明施工管理176第1节、安全管理176第2节、文明施工与环保179第八章、本企业承建该项目的优势181第1节、公司具有工程总承包的综合管理协调能力181第2节、专业技术保障能力181第3节、售后服务承诺182第一章 工程综述第1节、 编制依据1梧州市人民医院新院区IT数据中心建设项目招标文件2梧州市人民医院新院区IT数据中心建设项目设计图纸3混凝土小型空心砌块建筑技术规程（JGJ/T14-95）4中型砌块建筑设计与施工规程（JGJ5-80）5设置钢筋混凝土构造柱多层砖房抗震设计规程（JGJ/T13-94）6建筑地面工程施工及验收规范（GB50209-95）7建筑防腐蚀工程施工及验收规范（GB50212-91）8建筑安装工程质量检验评定统一标准（GBJ300-88）9地下防水工程施工及验收规范（GBJ208-83）10混凝土结构工程施工及验收规范（GBJ50204-92）11钢筋混凝土高层建筑结构设计及施工规范（JGJ3-91）12建筑装饰工程施工及验收规范（JGJ73-91）13建筑施工高空作业安全技术规范（JGJ80-91）14建筑机械使用安全技术规范（JGJ33-86）15建筑现场临时用电安全技术规范（JGJ46-88）16钢筋焊接验收规范（JGJ18-96）17钢筋机械连接通用技术规程（JGJ107-96）18钢筋滚压直螺纹连接接头技术规程19建筑电气安装工程施工及验收标准（GBJ232-82）20采暖空调与空气调节设计规范(GBJ19-87)21电子计算机房设计规范(GB50174-93)22建筑设计防火规范 (GBJ16-87)23通风与空调工程施工验收规范(GB50243-97)24采暖与卫生工程施工与验收规范(GBJ242-82)25制冷设备安装工程施工与验收规范(GBJ66-84)26机械设备安装工程与验收规范(TJ231(五)-78)27电气装置工程施工及验收规范(GBJ232-82)28工业金属管道工程质量检验评定标准(GB50184-93)29火灾自动报警系统设计规划(GB50116-98)30火灾自动报警系统施工及验收规范(GB50116-92)31气体灭火系统施工及验收规范(GB50263-97)32建筑安装工程质量检验评定标准(GBJ300-88)33建筑电气工程质量检验评定统一标准(GBJ303-88)34建筑排水硬聚氯乙烯管道工程技术规程(JJ/T29-98)35 我国现行的相关施工验收规范和操作规程36 我国现行的安全生产、文明施工、环保及消防等有关规定37 梧州市建筑工程施工现场安全管理标准38我公司关于项目管理的管理手册第2节、 工程概况工程名称：梧州市人民医院新院区IT数据中心建设项目业主：梧州市人民医院地理位置：梧州市人民医院新院区承包范围：梧州市人民医院新院区IT数据中心建设项目1、总体要求 按照“统一规划、分步实施、高密度利用机房空间”的建设思想，该系统工程除满足梧州市人民医院发展的基本需求之外，还要充分体现梧州市人民医院新院区新机房的整体形象，并考虑机房的现状和将来可扩展和兼容性的使用要求制定实施步骤。本次梧州市人民医院新院区IT数据中心建设，参考我国GB50174-2008电子信息系统机房设计规范B级标准，做到机房技术先进、经济合理、安全实用和节能环保。总体项目计划132日历天，2014年11月3日完成全部建设项目和相关的安装调试工作，10月8日开始进行数据中心的设备搬迁。2、系统功能要求梧州市人民医院新院区IT数据中心建设项目是一个多种技术结合、多专业交叉的综合性工程，参考我国GB50174-2008 B标准进行规划，其主要功能要求如下：（1）主机房：占地面积92平方米，总规划设置安装24个42U机柜，配备2台下送风方式精密空调 (制冷量为80.0KW)，本次投入设置安装22个机柜和2台下送风方式精密空调，其中4个网络列头柜规格为1200*800*2000mm，其余18个机柜规格为1200*600*2000mm； （2）电源间：占地面积22平方米，配置2台30KVA 在线化UPS，配置2组（12V-32节/组）UPS后备电池组，安装市电输入柜2台、UPS输出配电柜1台，配置1台3匹的通讯基站空调，以及相关的电池架等。（3）网络运营商接入机房：占地面积38平方米，设置12个42U机柜，配置市电柜及UPS柜，配置一台5匹通讯基站空调。（4）监控室占地面积16平方米，设置3位操作台，设置46寸LED监视器3台，配置一台1.5匹舒适空调。（5）语音通讯机房：占地面积40平方米，设置14个42U机柜，配置市电柜及UPS柜，配置一台5匹通讯基站空调。（6）气瓶间：占地面积7平方米。（7）走廊观光区：占地面积67平方米。（8）平面中红色区域为本次施工范围。规划机房设计平面图第3节、 分部分项工程特点1、机房内部装修工程 梧州市人民医院新院区新院区IT数据中心参考我国GB50174-2008 B级装修标准进行规划，本次项目装修部分包含主机房、电源室（电池间）和网络运营商接入机房、语音通讯机房、监控室、气瓶间、走廊多个功能间部分进行投标，以下是设计：主机房采用防火石膏板+彩钢板饰面，天花统一采用微孔吸音天花；地板采用400mm高架空地板，走廊位置采用12mm单片玻璃隔墙，不锈钢踢脚线监控室采用防火石膏板+彩钢板饰面，天花统一采用微孔吸音天花；地板采用400mm高架空地板，走廊及与主机房间隔位置采用12mm单片玻璃隔墙，不锈钢踢脚线网络运营商接入机房采用防火石膏板+彩钢板饰面，天花统一采用微孔吸音天花；地板采用400mm高架空地板，走廊面墙采用12mm单片玻璃窗，不锈钢踢脚线语音通讯机房采用防火石膏板+彩钢板饰面，天花统一采用微孔吸音天花；地板采用400mm高架空地板，走廊面墙采用12mm单片玻璃窗，不锈钢踢脚线电源室采用轻质砖墙，粉刷ICI无尘漆，天花统一采用微孔吸音天花；地板采用高密度抛光瓷砖，踢脚线采用黑色金点抛光踢脚线气瓶间采用轻质砖墙，粉刷ICI无尘漆，地板采用高密度抛光瓷砖，踢脚线采用黑色金点抛光踢脚线走廊观光区采用豪华铝塑板饰墙，天花统一采用微孔吸音天花；地板采用高密度抛光瓷砖，踢脚线采用黑色金点抛光踢脚线规划机房设计平面图1.1装修工程技术需求说明 对本项目主机房、电源室（电池间）和网络运营商接入机房、语音通讯机房、监控室、气瓶间、走廊等机房相关区域的天面、地面、墙面等进行装修处理，吊顶采用微孔吸音天花要求吸音效果好、整体自然美观。地面考虑到机房外部已做斜台延伸至机房内，故在机房区的各个入口处不需再考虑设置活动斜台。主机房空调为下送风方式，按照机房装修标准需做400mm高架空地板。机房内地面应做好防水、防尘和防鼠虫害等措施，防静电地板下空间作为静压箱时地面要做好保温处理。墙面、柱面要耐火等级值高，导静电强的材料，主机房、网络运营商接入机房、语音通讯机房、监控室区域，内部采用彩钢板，外部走廊采用铝塑板墙，辅助机房区采用墙面批荡、抹灰、刷防尘乳胶漆，由地板至天花顶棚均归入施工范围。 在室内装潢部分的设计遵循的原则是：充分考虑计算机项目、通讯、空调、UPS等设备的安全性、可靠性、先进性的前提下，达到实用、大方、简朴的风格；机房室内装潢基本格调要简洁、明快、以淡色调为主、具有高科技色彩；选用装潢材料方面，要选用不变形、吸音效果好、不易变色、经久耐用、防火、防潮、无硫化物释放、宜清洁的环保材料，要求材质高档舒适。室内装修应采用非燃烧材料（燃烧性能B级）。1.2主要产品的综合性能要求1.2.1 天面工程材料吸音天花 （天面材料）1) 基材采用3000系列等级铝合金板,材质达到GB3880标准,主要规格600600mm ,完成厚度为0.8mm；板折边高度为22mm、26mm 和30mm。2) 针孔天花，孔径2.3mm或2.5mm，孔中心距55mm，穿孔率为16%，背面贴高级吸音无纺布。3) 板面涂层采用进口静电粉末喷涂，正面涂层厚度不小于60m，正表面为9010#色。4) 生产工艺：采用一次冲压成型，不采用间歇式翻折工艺加工，并且面板有足够的整平及应力释放工艺。5) 配有专门的吊装项目，配置专用镀锌钢38主龙骨（断面12380.8mm）、38主龙骨吊码、A字镀锌钢龙骨（断面18.538.50.45mm）、A字型吊件，吊杆间距不大于1200mm，每件板均能独立装配和拆卸。6) 面板制造公差：宽度0-0.1mm，板端偏差夹角00.5。7) 耐火性能：符合国家防火规范要求，并通过国家防火检测机构之检验，具有检验报告。8) 防潮、耐久性：通过国家有色金属工业华南产品质量监督检验中心的盐雾测试，符合要求，提有相应检验报告。9) 产品使用期限，在正常使用环境下10年。1.2.2 墙面工程材料彩钢板 （墙面材料）机房内建筑物金属结构等均应作等电位联结，不应有对地绝缘的孤立导体，彩钢板、轻钢龙骨等应就近与地板下防静电等电位联结网格连接。SD-钢板厚度0.6MM烤漆钢板，钢板表面漆为硬化多元聚酯涂料，采用静电哑光烤漆喷涂工艺，防潮、防霉，耐酸碱、隔音、防火、防静电，表面细腻、平滑、平整度好、美观大方、保养简单，极大的保证了机房的洁净度要求。骨架采用 75mm*50mm热镀锌龙骨（要求采用 2mm厚度以上轻钢龙骨）。SD-防火性能：符合国标GB/T9978-1997两个小时防火时效试验规定，耐燃一级防火标准。SD-隔间项目符合GB8624-2006信息产业部防静电产品质量检验标准，不燃材料A1f1一级材料。SD-隔音性能：隔音率 500Hz可达 48dB(一般隔热保温性能：热容量大、吸湿性强、孔隙率高，导热系数小 一般为0.1210.205w/(m.k)。板与板之间饰条连接，标准单元墙板均可互换，墙体拐角以及柱子采用同色专业收边处理，使拐角与墙面保持一致。躯体墙壁和内墙中间通过安装龙骨设有空层，可方便处理配线、配管等。均可拆卸再复原，可方便进行组装拆卸，对维护水电，线路改造等非常便捷。1.2.3 地面工程材料防静电地板 （地面材料）机房地板采用抗静电全钢活动地板, 产品必须通过GB/T9002-1994标准。活动地板具有可拆卸的特点，以方便所有设备的导线电缆的连接、管道的连接及检修更换。活动地板下的地表面需进行防潮处理（如涮防潮漆等），保证在送冷风的过程中地表面不会因地面和冷风的温差而结露。1) 地板性能和规格要求n 结构 采用支座及桁梁支承式，即桁梁连接支座、桁梁支撑地板的支撑安装方式，主要由地板、支座、桁梁、螺钉等组成。n 活动地板的幅面尺寸公差 基本尺寸是600mm600mm，其极限公差0.2mm，板厚的基本尺寸为35mm，其极限公差为0.3mm。地板所带有的贴面表面柔光、不打滑、耐污染、耐腐、耐磨。n 电阻 在温度为1530，湿度为30%70%的情况下，活动地板的电阻值为1.01061.01010欧姆。n 地板的机械性能 滚动荷载（动态的）：用直径75mm，宽度46mm的硬塑性轮子在同一轨道上以不小于454Kg的承重来回压10次，板面永久变形小于0.5mm，弹性变形不大于1mm。 支架基座承受22870N力时无挠曲现象，支架在动态载荷时，水平移动小于1.5，垂直挠度小于1.0，桁梁中央弯曲荷载大于130Kg时，接地线桩柱可与BV135及以上铜芯线相连，其余性能见6.技术性能指标。 2) 地板的性能指标要求地板类型PL800静载荷集中载荷（N）3567弹性变形（挠度值）（mm）2.0永久变形（mm）0.25均布载荷（N/）15000地板自重（kg）12.50.5电性能（）1.01061.01010防火性能基材 A级 不燃 贴面 FV1级相邻边垂直度0.3mm平面度0.5 mm注：采用精密空调下送风的区域均需配置600*600mm出风口地板，所有机柜下静电地板均要配置专用地板出线口，起到气流遏制作用。3) 保温棉的性能指标 （地面材料）性能检验标准技术要求导热系数(W/m.K)DIN52613DIN52612BS874 PART2 1986-20C 0C 20C0.031 0.034 0.036防火性能GB8624-1997难燃B1级氧指数GB/T2406合格烟密度指数GB8627合格平均燃烧时间GB8333合格火焰高度GB8333合格耐腐性能DIN1988/7合格湿阻因子DIN526153500降噪性能DIN410932db保温棉特性： 绝热效果佳 防潮、防结露 阻燃防火性能好 外观高档、匀整美观 安装方便、快捷 用材薄、省空间 具有吸音降噪功能4）不锈钢踢脚线5）防水围堰 所有空调室内机位置底下，均需要部署防水围堰，实现防漏引水功能。6）台阶及防滑斜坡7）空调及UPS设备承重架2、机房供配电系统2.1 配电系统 要求提供设备正常工作、人员办公所必需的高品质电源供应，并保障用电安全。按照国家一级供电系统设计，TN-S供电制式，双总线供电设计，采用电压380V220V-50HZ，电源总柜总开关。设有电源缺相、中性线断线、短路和过载实施保护。本工程供电系统采用三相五线制，配电柜进线空气开关后端安装防雷器，各个设备机柜均内采用双路UPS供电，保证所有的设备实现双路供电模式。 本次建设按照我国2009年6月1日实施的GB50174-2008电子信息系统机房设计规范标准A设计，供电标准按照国家规定：项目级别A级B级C级备注电气技术供电电源两个电源供电两个电源不应同时受到损坏两回线路供电不间断电源系统配置2N 或M(N+1)冗余（M=2、3、4）N+X 冗余（X=1N）N不间断电源系统电池备用时间90min柴油发电机作为后备电源时根据实际需要确定空调系统配电双路电源（其中至少一路为应急电源），末端切换。采用放射式配电系统双路电源，末端切换。采用放射式配电系统采用放射式配电系统电子信息设备供电电源质量要求稳态电压偏移范围（%）35稳态频率偏移范围（Hz）0.5HZ电池逆变工作方式输出电压波形失真度（%）5电子信息设备正常工作时允许断电持续时间（ms）04010不间断电源系统输入端THDI 含量（%）15339 次谐波本机房主要用电设备有：计算机设备（含计算机、网络交换机、路由器、服务器等）和外围设备（含空调、照明、新排风机等）。本次UPS配电系统设计分为两个部分，UPS1系统和UPS2系统供电范围包括：计算机设备，包括计算机主机及附属设备、计算机终端、网络设备、通讯设备、输出设备和应急照明等。其中UPS2系统负载还包含精密空调的备供电回路，当市电掉电给空调临时供电。市电配电系统供电范围包括：辅助设备，包括精密空调、新排风设备、普通照明、维修插座、一般动力等。2.2 配电工程 配电房工程包括配电系统的设计，以实现对各种设备的合理供配电。主要满足如下要求： 本机房按A级供电标准进行设计。本机房供电系统有两路市电输入，两路市电主电源由不在同一地域的变电站提供，在机房区进行自动切换，通过两套不低于30KW在线式UPS，突出节能特色和可跟随业务发展需要，递减功率输出模块或递增功率模块的需要，达到最高效率运行的目的，形成两套独立供配电输出。配电柜要求全部采用触屏式中文界面的精密配电柜，能计量每路开关的电压，电流，功率和用电量等，带RS-485智能接口及IP网络接口。为保证所有机柜双路电源供电，应由两套UPS各提供一路电缆到UPS输出配电柜,每个设备机柜均为双电源系统，机柜所用电源插座应选用可靠、质量好的产品。UPS配电系统均要实现智能化配电功能，能实时进行监控。机房配电系统应采用频率50Hz、电压380V/200V TN-S系统, 动力电源设备要能实现724小时连续运行。计算机系统的各设备走线不得与空调设备、电源设备以及电磁屏蔽的走线过近，交叉时, 应尽量以接近于垂直的交叉, 并采用阻燃屏蔽电力电缆，电源走线原则上采用下走线方式；当电力电缆与弱电线缆平行时，必须符合规范的要求。为了增加配电的可靠性，机房的配电系统包括UPS系统和市电配电系统均采用放射式配电，各个功能间均有分配电柜（箱），就近控制和管理。为保证机房美观，主机房的UPS配电列柜布置，其规格为600mm*1200mm*2000mm。机房主配电柜选用智能配电柜。能实时测量和观测配电系统的功率、电流电压、功率因子、电能等参数，并可通过通讯接口和机房综合监控连接。在维修方面：除在正常市电供应维修的条件下，设计带漏电的应急事故动力插座，避免发生事故后工作人员找不到维修电源。机房用电插座分为计算机专用(UPS)插座和辅助设备用电(市电)插座，市电电源插座沿墙安装，距地板面300mm，供辅助设备及维修使用，所有插座开关必须采用国际品牌，保证配电系统的质量；市电插座的每回路数量不宜超过5个。电缆敷设前测其绝缘电阻应不低于10M，并按规范分为以下颜色：火线：红、黄、绿；零线：蓝；地线：黄绿色，电缆必须采用国产品牌，保证线缆质量；电线要求使用ZR-RVV产品，电缆为ZR-YJV22产品。严格执行电气安装有关的规定，不同回路、不同电压的线种安装在不同的金属线槽及专用的电线管道上；根据大楼建筑结构的需求，所有电线、电缆、管道（包括消防管）均不能破坏土建结构，不能直接穿剪力墙而过，要从大楼预留的管道口或其它地方通过，各投标方要着重考虑进出管线的路径与长度。2.3 配电柜要求 机房市电配电柜、ATS切换配电柜、猎头精密配电柜在编号时，除正常设配电柜号外，还应加该柜的用途说明。配电柜内留有备用电路，作机房设备扩充时用电。配电柜内各种开关，手柄，操作按钮，标志清楚，防止使用中出现误操作；配电柜内选用的自动空气开关，接触器，熔断器，隔离开关等部件，性能可靠，技术指标达到设计要求，能满足计算机及其辅助设备工作的要求。配电柜设应急开关，当机房内出现严重事故或意外火灾，能立刻切断计算机电源，空调电源，新风电源。 配电柜内根据计算机设备及其辅助设备的不同要求，设置中线和接地线的连接装置，中线与地线及配电柜外壳绝缘。配电柜内采用的母线，接地排，各种电缆，导线中性线和接地线等都必须符合国家标准，并按国家规定的颜色标志和编号； 配电柜设置智能中文触屏显示配电电压、电流、功率、累计用电电量等及三相间平衡关系，数据可连接到综合监控管理系统； 触屏智能控制系统必须是中文界面和能够计量每路开关回路的用电量，便于用户计量每个机柜的实际用电量，也同时便于监控每个机柜使用电量的统计； 各类线缆独立敷设并用金属管槽带锁式的槽，具有电池屏蔽和防火保护，所有线槽需预留40%的走线空间为将来设备扩展时用，所有金属管槽都必须可靠连接并接入总配电柜内接地； 开关符合IEC 898，GB10963标准和CCEE安全认证要求。2.4 防雷与接地包含电源防雷与机房专用接地系统两方面内容，保护脆弱的电子免受雷电、静电损害，并提供电子设备工作所需的接地系统。2.4.1接地系统机房的接地系统采用联合接地，即大楼的综合接地电阻小于1欧姆时，计算机设备的工作地、保护地，建筑物的防雷地共用大楼的综合接地体，但计算机工作地的接地引线上的连接点要离防雷接地点15米以外，若大楼接地系统不能满足要求时，计算机系统接地应采用专用地线接地体，专用地线接地体的引线应和大楼的钢筋网及各种金属管道绝缘。2.4.2防雷措施防雷分为防直击雷和感应雷两个方面。计算机机房的防雷工作主要是防感应雷所引起的浪涌和由于其它原因所引起的过电压。对机房进行全面防雷保护，除了机房所在建筑要有良好的避雷装置外，还必须在机房内安装电源防雷器，对电源系统、进行可靠、有效的防护。防雷器装置在接地、连接等方面均须满足国家规范要求。n 机房电源系统的防雷机房电源系统的防雷须满足建筑物防雷设计规范的要求，根据机房的大小及设备被保护的重要程度，需要采用主级防雷或主次级两级防雷，本次招标要求选用知名品牌的电源防雷器，投标单位应在深化设计中对防雷器数量及规格作详细的应答方案。在计算机机房的市电配电柜进线处安装B级防雷器，在UPS配电柜进线处各安装C级电源防雷器。机房内主要设备的配电系统应有避雷设施；在下列情况下，它们要安全断开：长时间持续过压异常强烈的雷电冲击防雷产品选用模块式电源防雷器，具备快速反应时间（0.5；能承受高电流冲击能力；全方位保护：L-N，L-G，NG；MOV金属氧化物非线性电阴模块经匹配测试，保证各MOV性能一致性；经IEEEC62.41C3级最严格测试，具有高使用寿命。在下列情况下，它们要安全断开；长时候持续过压，导演强烈的雷电冲击。n 产品性能参数指标 B级防雷器，其主要性能参数如下：额定电压 Un230V最大容许持续工作电压 Uc320V385按VDE0675，Part6标准的分类级别B类最高冲击测试电流Imax(8/20s)60KA在仿雷电冲击60KA(8/20s)下的残压水平 Ur1.6KV2.0KV响应时间 tA25ns电量 Q10AS容通能量 W/R5105J/接线线径2.535mm2安装方式根据EN50052，固定于35mm宽导轨上材质聚酰亚胺6工作温度范围-40+80度(C) C级防雷器，其主要性能参数如下：额定电压 Un230V最大容许持续工作电压 Uc320V385按VDE0675，Part6标准的分类级别C类最高冲击测试电流Imax(8/20s)40KA在仿雷电冲击60KA(8/20s)下的残压水平 Ur1.6KV1.9KV响应时间 tA25ns接线线径2.535mm2安装方式根据EN50052，固定于35mm宽导轨上材质聚酰亚胺6工作温度范围-40+80度(C)3、UPS不间断电源和电池系统3.1系统要求 结合黄埔机房UPS使用现状及现有实际情况，本次项目拟定选用不低于30kVA在线式UPS，本次招标要求新购30kVA在线式智能冗余UPS系统2套，配置知名品牌的12V-65AH铅酸蓄电池，此型号为特别设计的长寿命电池，在25时设计寿命10年，电池组每套32节/组，采用机架式电池柜，整体美观和可开启机柜维护和测试。每台UPS都应满足以下技术规范要求，并逐项回复所提供产品的性能、指标。 本次机房配电系统采用双母线系统结构，每路UPS应为在线式结构，最大容量不低于60kVA。 设备主要组件包括功率模块、管理模块、通讯模块、静态旁路模块均支持在线维修。 UPS系统效率必须要满足:当负载10 %时，效率90%;当负载 20%时，效率92%;当负载 50%时，效率95%。厂家必须提供相应效率曲线。 包含自动旁路及手动旁路切换；支持标准后备时间的电池模块；LCD显示面板等。 3.2 运行模式 系统的拓扑结构应为双变换-在线式：1) 正常运行：所有模块的整流器单元并联运行，将输入交流电转换为直流电，以保持电池组的浮充电，所有的逆变器单元则将直流电能转换为清洁、连续的高质量交流电输出；2) 市电故障：在检测到市电故障的条件下，整流器能够自动的将直流母线与交流输入相隔离，同时，电池组进入放电状态，由逆变器保证负载的连续运行；一旦市电恢复， UPS能够在不需要用户干涉的条件下，自动恢复到刚才提到的正常运行模式；3) 紧急状态：当出现输出故障或其它外部过载之类的情况时，负载将被快速的切换至自动静态旁路；4) 手动维修旁路：完整的UPS应包含一个手动维修旁路开关（MBS），以便于在需要进行紧急的维修以及维护过程中安全的将功率模块旁路。3.3 组成部分描述3.3.1 整流器1) 直流母线标称电压为 192Vdc ；2) 为了延长电池使用寿命，当电池温度偏离最佳使用温度25C时，整流器输出必须具有电池充电电压-温度补偿功能，具体补偿量为：温度高于20C，-320mV/C；温度低于20C，0mV/C；3) 整流器输出直流纹波小于额定直流电压1% 或等同于无电池连接状态时指标；4) 系统输入功率因数满足：当负载50 %时，功率因数0.99, 当负载15%时，功率因数0.95, 当负载 10%时，功率因数0.90，同时整流器电流波形为经过调整的正弦波；5) 应使用基于脉宽调制技术(PWM)的电流调整方式，UPS控制系统应采用DSP控制技术；6) 整流器输入电流谐波失真 (THD) 5% (100% 负载)；7) 输入电压范围为标称电压 +/-10%；8) 典型的电池回充时间符合 IEEE485。3.3.2 逆变器1) 逆变器提供全功率输出能力，列如kW=kVA；以避免使用附加的输出功率因数调整装置；2) 标准输出电压为： 380/220V 或 400/230V 或 415/240V, 3相, 50Hz, 五线制；3) 逆变器效率不低于 95%（满载）；4) 输出电压总谐波失真： 2% （100%线性负载） 5% for 计算机类非线性负载( EN50091-3/IEC 62040-3)；5) 输出电压精度:n 静态输出电压波动范围 : 1%. 100%线性或非线性负载n 动态电压范围 : 5% 100% 负载突变；6) 输出频率：50/60Hz （晶振运行）；7) 输出电流峰值因数：无限制，但能够由UPS设备调整至2.7以内；8) 具备紧急关机功能（EPO），不包含墙壁安装开关与线缆；3.3.3 环境1) 运行环境温度：32 to 104F (0 to 40C)2) 储存温度：-58 to 113F (-15 to 45C)3) 运行高度：海拔 0 to 3333 英尺 (0 to 1000m) 4) 储运高度：0 to 50000 英尺 (0 to 15000m)5) 相对湿度：095% (不结露)6) 运行噪音：（距离1米处）i. 64dBA (100% 负载)ii. 62dBA (70% 负载) 3.3.4 系统控制1) UPS内部控制系统的供电必须具有冗余，任何单路的供电电路发生故障不宜影响整个系统的正常运行，同样该供电电路也能够热插拔，以实现在线的维修能力；2) 整个UPS系统的控制模块具有冗余备份，单个设备故障不影响整套UPS系统供电的正常运行；所有控制模块可在线热更换；3.3.5 通讯与管理具有LCD液晶显示，并且通过与网络相连的网络管理卡，UPS能够在电池运行状态下安全的关闭1台或多台运行的服务器（TCP/IP以太网络）；3.3.6 远程UPS监视能够通过以下方式实现UPS的远程监视：1) Web方式：能够通过网络浏览器（例如Internet Explorer 或 Netscape Navigator）实现UPS的远程监视；2) RS232方式：能够通过RS232电缆或继电器信号实现UPS的远程监视；3) UPS制造商应能够以下多种操作平台上实现安全关闭功能和远程监视功能：n Microsoft Windows 3.1, 3.11n Microsoft Windows 95n Microsoft Windows NTn OS/2n IBM AIXn HP-UX3.3.7 机械物理要求 其具体规格如下：1) 表面静电喷塑：黑色2) 防护等级：IP203) 设备移动能力：标准配置底部脚轮4) 设备壳体材质：冷轧钢板5) 线缆接口：底部3.4 UPS免维护铅酸蓄电池 由于电池组数较多，电池引出线也较多，不便于直接接在UPS柜体里，需单独增设电池开关柜，将电池输出线汇总后，分别接入UPS，方便操作，检修，令机房更完美。3.4.1基本技术参数1) 型式：阀控式密封铅酸蓄电池2) 单体电池规格容量：12V/100Ah 3) 单体电池浮充电电压：13.50.12V4) 单体电池均衡充电电压：13.8V14.1V5) 蓄电池放置及组合方式：8组*每组2米高电池柜，单机时间大于2小时(设计功率96KW)每组蓄电池放于电池柜内，具备抗震性。电池组为3年保修产品,设计使用寿命大于10年.6) UPS单组电池32节。3.4.2技术性能要求1） 当蓄电池运行环境温度在20+25条件下，其性能指标应满足正常使用要求。2） 正常使用条件下，蓄电池的使用寿命应不低于10年。3） 蓄电池组按规定的试验方法，10h率容量应在第一次充放电循环时不低于0.95C10 ，第五次循环应达到C10 ，放电终止电压为10.8V。4） 蓄电池间接线板、终端接头应选择导电性能优良的材料，并具有防腐蚀措施。蓄电池槽、盖、安全阀，极柱封口剂等的材料应具有阻燃性。蓄电池采用全密封防泄漏结构，外壳无异常变形、裂纹及污迹，上盖及端子无损伤，正常工作时无酸雾逸出。5） 蓄电池极性正确，正负极性及端子有明显标志，便于连接极板厚度应与使用寿命相适应。电池正极板栅的厚度不得低于3.5mm。6） 电池电压均衡性应满足一组蓄电池中任意二个电池的开路电压差不超过60mV。7） 蓄电池除安全阀外，应能承受50kpa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形。蓄电池在3065温度范围内封口剂应无裂纹及溢流。8） 蓄电池使用期间安全阀应自动开启闭合，闭阀压力应在1kPa10kPa范围内，开阀压力应在10kPa49kPa范围内。9） 二个蓄电池之间连接条的压降，3I10时不超过8 mV。10） 电池组间互连接线应绝缘，终端电池应提供外接铜芯电缆至直流屏的接线板。11） 蓄电池在大电流放电后，极柱不应熔断，其外观不得出现异常。12） 蓄电池封置90天后，其荷电保持能力不低于85。蓄电池自放电率每个月不大于4。13） 蓄电池的密封反应效率不低于95。14） 蓄电池具有很强的耐过充能力和过充寿命。以0.3I10电流连续充电160h后，外观应无明显变形及渗液。蓄电池过充电寿命不应低于180天。15） 制造厂提供的蓄电池内阻值应与实际测试的蓄电池内阻值一致。16） 蓄电池组在正常浮充状态下运行36个月，单个蓄电池端电压与平均值的偏差应不大于0.3V。17） 蓄电池在充电过程中，蓄电池外部遇明火时，不应内部爆炸。18） 蓄电池在使用期间不需加酸、加水和测电解液比重。19） 蓄电池组应按7度地震烈度考虑设备的设计能承受并保持结构的完整性。20） 在蓄电池上应预留与电池巡检仪的接口。21） 蓄电池必须是新出厂产品，厂家应提供电池出厂试验报告及详细的技术参数和特性曲线。3.4.3蓄电池系统其它要求1) UPS装置不配置内置电池，采用外接长延时蓄电池组。2) 每组电池柜配置1只塑壳直流断路器，规格为3P 100A DC，要求具有防误操作功能。3) 两组蓄电池之间设置带锁的联络开关，当任意一套UPS故障维修时，通过该联络开关可实现正常UPS对所有蓄电池进行浮充，并可延长放电时间。4、机房专用空调系统4.1 主机房空调机组的技术要求 本次新建主机房的空调机选型需要与UPS设备型号兼容，以满足统一维护监管和维修管理要求，具体技术选型范围以及精密空调参数与性能要求如下：序号总冷量要求(Kw)送风方式制冷循环系统（压缩机）数量室内风机与电机
