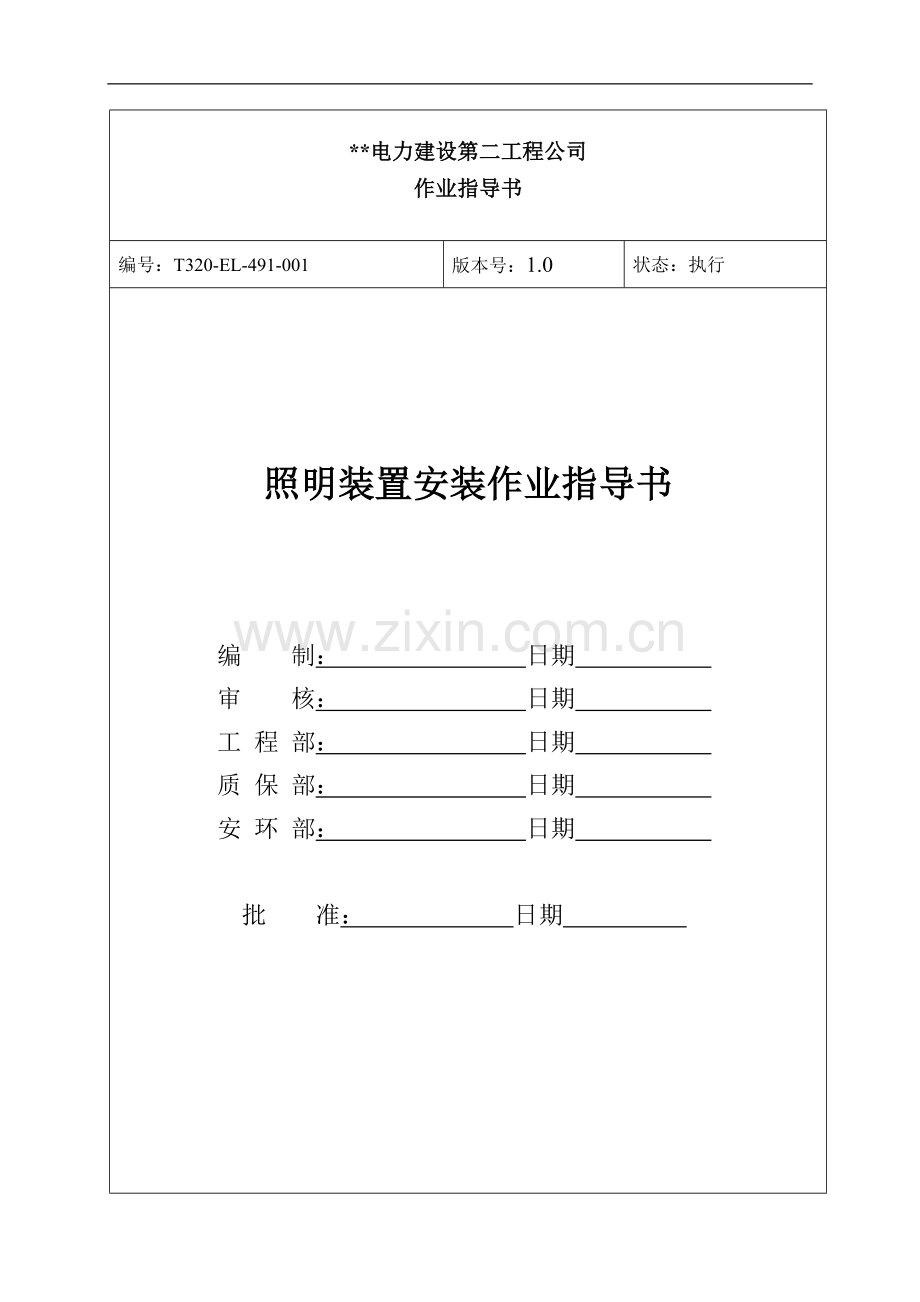

**电力建设第二工程公司
作业指导书

编号：T320-EL-491-001
版本号：1.0
状态：执行

照明装置安装作业指导书

编 制： 日期
审 核： 日期
工 程 部： 日期
质 保 部： 日期
安 环 部： 日期

批 准： 日期

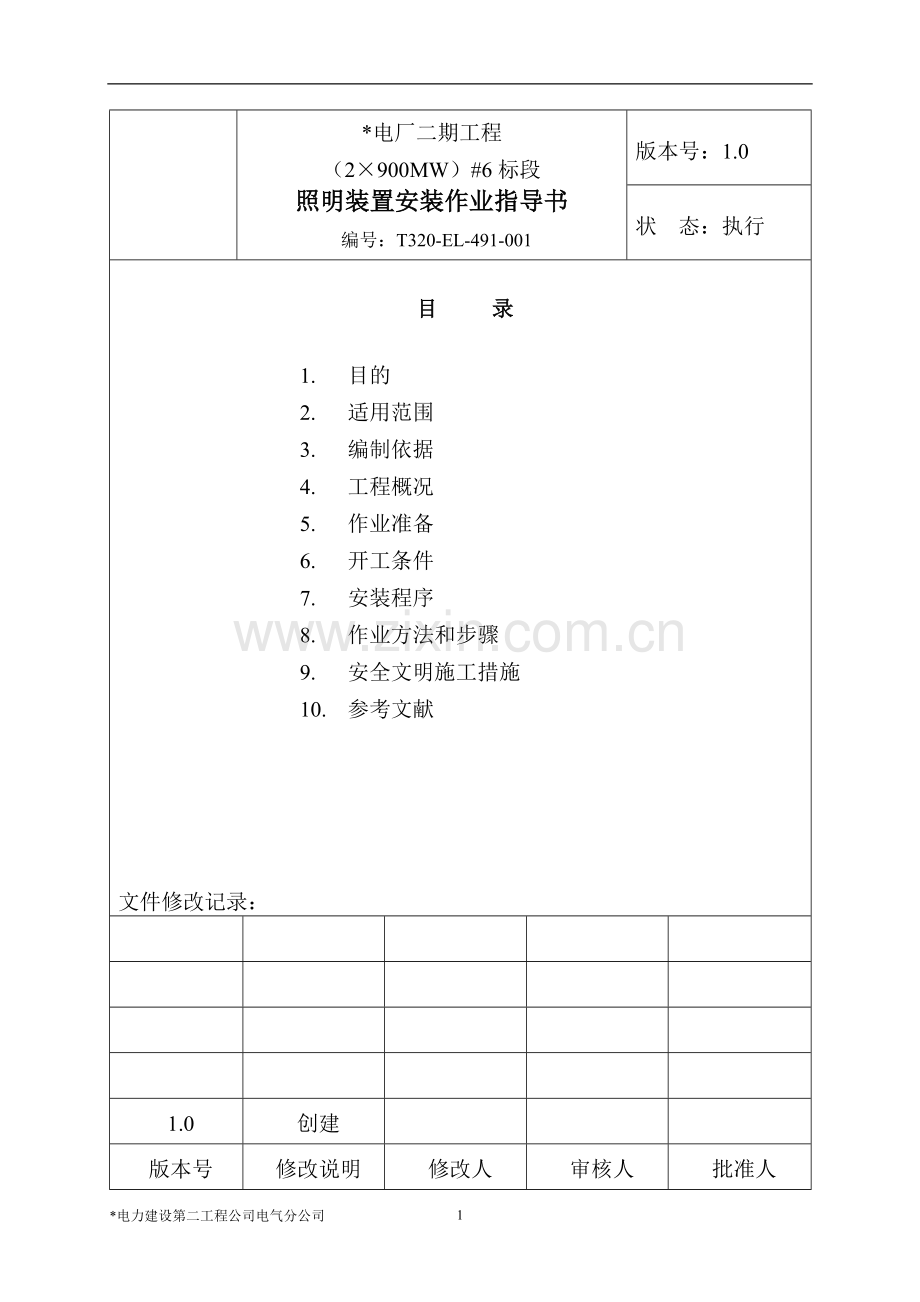

*电厂二期工程
（2×900MW）#6标段
照明装置安装作业指导书
编号：T320-EL-491-001
版本号：1.0
状 态：执行

目 录

1. 目的
2. 适用范围
3. 编制依据
4. 工程概况
5. 作业准备
6. 开工条件
7. 安装程序
8. 作业方法和步骤
9. 安全文明施工措施
10. 参考文献

文件修改记录：

1.0
创建

版本号
修改说明
修改人
审核人
批准人

1 目的
为了保证*电厂二期工程（2×900MW）#6标段照明装置安装工程的施工质量，促进工程施工技术水平的提高，确保照明装置施工时的安全。
2 适用范围
适用于*电厂二期工程（2×900MW）#6标段范围内锅炉岛及其附属设备照明装置安装工程。
3 编制依据
3.1 《火电施工质量检验及评定标准》（电气篇） （1984年版）
3.2 《电力建设安全工作规程》 （火力发电厂部分）（2002年版）
3.3 ALSTOM照明和检修安装手册
3.4 《电气装置安装工程1kv及以下配线工程施工及验收规范》GBJ 50258-96
3.5 《电气装置安装工程电气照明装置施工及验收规范》GB50259-96
3.6 经业主工程师确认的设计变更等有效文件
4 工程概况
本工程施工范围包括：锅炉房、鼓风机区域、电除尘区域及引风机区域。主要工程量包括：检修箱78只，照明箱15只，开关38只，钢管20500米，电缆12km，电线56km及照明灯具1811套。
5 作业准备
5.1 文件资料准备齐全。
5.2 参加施工人员必须熟悉施工图纸和设备安装工艺及标准。
5.3 施工工、机具准备：
套丝机 一台
液压弯管机 一台
电焊机 一台
切割机 一台
龙门架 一只
管子钳 两把
冲击电钻 一把
手压钳 两把
拉孔机 一台
扳牙 一把
手枪电钻 一把
个人常用工具 两套
5.4 劳动力配备：
施工负责人 一人
技术员 一人
安全员 一人
质检员 一人
安装工 六人
6 开工条件
6.1 所有参与施工人员资质证书齐全、有效。
6.2 工机具、材料准备充足并经检验合格。
6.3 设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符。
6.4 炉本体吊装工程已基本结束，楼梯、扶手已安装完毕。
6.5 现场有可靠的施工电源。
6.6 现场有足够的施工空间。
7 安装程序（见附图一）
8 作业方法和步骤：
8.1 配管
8.1.1 照明管采用明配方式，配管路径按图纸示意指示，也可以根据实际情况改变。应做到路径短、弯曲少。配管应尽可能比较隐蔽。
8.1.2 钢管固定：先将短花角钢焊接在钢结构或用管卡固定在栏杆或扶手上，然后用管卡将管子固定在花角钢上。花角钢长度应根据所配钢管的数量确定，一般管卡至角钢端头的距离留15--20mm长。焊接处应采取防腐措施，并用锌漆处理。钢管管卡的间距：G15—20mm为1.5m，G25—32mm为2.0m，G40—50为2.5m。管卡与终端、弯头中点、电气器具或照明箱边缘的距离宜为150—500mm。
8.1.3 钢管外表面应无折扁、裂缝及严重锈蚀，内表面光滑、无铁屑、毛刺，钢管切断口应处理平整，管口光滑。
8.1.4 钢管弯头用液压弯管机弯制，钢管的弯曲半径不应小于管外径的6倍，当两个接线盒只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
8.1.5 钢管采用螺纹连接，管端采用套丝机或用扳牙套丝，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。螺纹表面应光滑、无缺损。管接头两端、管子与接线盒间、管子与照明箱间均应采用BVR-2.5软线并采用专用接地线卡可靠连接，并在照明箱内与PE线可靠连接。
8.1.6 明配排管应排列整齐、横平竖直、弯度一致，同一处引向设备的管口应高度一致。
8.1.7 钢管与设备直接连接时，应将钢管敷设到接线盒内；间接连接时，应用金属软管过渡，金属软管不应退绞、松散，中间不应有接头，连接应用专用接头，连接处应密封可靠。同一处的金属软管应弯曲弧度一致。
8.1.8 水平或垂直敷设的明配钢管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。
8.1.9 电线管与其他管路间的最小距离应符合下表规定（单位：mm）：
管道名称
配线方式
穿管配线
蒸汽管
平行
管道上
1000
管道下
500
交叉
300
暖气管、热水管
平行
管道上
300
管道下
200
交叉
100
通风、给排水及压缩空气管
平行
100
交叉
50

8.2 配线
8.2.1 照明电线必须穿管敷设，电缆可以沿就近的电缆桥架敷设，敷设桥架层次应符合电缆敷设要求。
8.2.2 配线采用BV-2.5mm2铜塑线，绝缘层无损伤，配线布置符合设计规定。
8.2.3 管子穿线前，应将管内的积水及杂物清除干净。电线应编号，套号码管。同类照明的几个回路，可穿入同一根管内，同一交流回路的导线必须穿入同一根管内，但管内导线总数不应多于8根，并且管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。穿线过程中，管口处应采取保护措施，防止管口损伤电线绝缘层。
8.2.4 导线连接应紧固并接触良好，绝缘包扎均匀严密，不应低于原有绝缘强度。
8.2.5 配线应回路正确，符合设计要求，采用500V兆欧表测量绝缘电阻，导线间及导线对地绝缘电阻应大于0.5MΩ，并做好记录。
8.3 灯具安装
8.3.1 按照设计（参见图号147730/000258—0304），灯具有四种安装方式：①L—杆装式：灯具带灯杆，高度为2.5或3.0m，灯杆安装在平台或栏杆扶手处。②W—壁装式，灯具通过支架或灯座安装在柱头或墙壁上。③P—吊管式。④C—嵌入式。①②适用于工矿灯，③④适用于荧光灯安装。
8.3.2 灯具及其附件应齐全，并应无机械损伤、变形、油漆剥落等缺陷。
8.3.3 安装位置、高度及灯具类型应符合设计要求，同一场所内所安装的灯具中心偏差不应大于5mm，灯具附件应安装在便于检查和维护侧。灯具固定应牢固可靠。
8.4 开关安装
8.4.1 开关外观无损伤、裂纹，开关操作灵活、接点接触可靠。同一室内指示位置一致。
8.4.2 安装位置符合设计，开关高度图纸无设计，按照规范要求，开关距地面高度为1.3m，开关边缘距门框的距离为0.15—0.2m，同一室内的开关高度差不应大于5mm。固定应牢固可靠。
8.4.3 相线应经开关控制。
8.5 照明箱及检修电源箱安装
8.5.1 配电箱面板平整，无凸凹不平。
8.5.2 安装位置应符合设计要求，配电箱高度图纸无设计，按照规范要求，配电箱底边距地面宜为1.5m，成列配电箱高度应一致，标高误差小于10mm，垂直误差小于3mm，固定应牢固可靠。
8.5.3 配电箱上应标明用电回路名称。
8.6 校灯检查
8.6.1 与图纸对照，检查照明回路的布置和接线符合设计。
8.6.2 采用500V兆欧表，按每个照明回路检查绝缘电阻大于0.5MΩ。
8.6.3 灯具试亮，观察检查灯具照明中心位置符合设计要求。
8.7 质量控制要点：根据质检划分表要求，本作业的检验级别和控制点见附图二。
9 安全文明施工措施
9.1 环境因素分析：
本施工影响环境的因素：短钢管、套丝后的铁屑及外包装等。
9.1.1 现场设置垃圾箱，短钢管、套丝后的铁屑及外包装等应即时放入垃圾箱内，可以再利用的短钢管应再利用，避免浪费。
9.2 风险分析及防范措施：
本项目施工的危险因素主要有：高空坠落，高空落物、电焊作业时可能引起火灾及设备损坏，使用电动工器具可能发生触电等。
9.2.1 照明安装多为高处作业，所有的施工人员高处作业时必须系好安全带，戴安全帽，安全带要系在上方牢固的构件（或上方牢固的脚手架）上，高处作业人员应衣着灵便，防止高空坠落。
9.2.2 施工中应尽量减少交叉作业，交叉作业前，施工负责人应会同交叉作业各方进行相互协商，明确施工范围及安全注意事项。无法错开的垂直交叉作业，层间必须搭设严密、牢固的隔离设施。
9.2.3 高处作业人员应使用工具袋。螺丝、螺母等小物品应放在小箱内，工具应用保险绳系于身上或手上，上下传递物品时不得抛掷，锅炉平台为格栅，施工时格栅上应铺设三防雨布，工具箱放在雨布上，特别是锯管口或套丝时，下方均应放雨布，防止小物品从格栅中坠落，防止高空落物。
9.2.4 严格执行动火监火制度，动火必须办理动火工作票，焊接作业区内如有易燃物，应将易燃物清离现场，如不能清离现场的应采取必要的防火措施。
9.2.5 电动工具必须经检验合格挂牌使用，连接电动机械及电动工具的电气回路应单独设开关或插座，并设漏电保护器，金属外壳应接地，电动工具必须做到“一机一闸一保护”的原则，不准乱拉电源，以防触电等事故发生。
9.3 开工前，施工负责人和安全员应对安全防护设施予以确认。防护设施不完备，施工人员有权拒绝施工。
9.4 严格执行施工方案，施工前必须进行安全技术措施交底，参加交底人员必须签字。
9.5 作业人员应提高自我保护意识，做到“三不伤害”。工器具、安全防护用具等设施每天使用前应检查是否完好。
9.6 使用弯管机和套丝机应先空转，待转动正常后方可带负荷工作；运行中，严禁用手脚接触其转动部分。使用电焊机应做好防护措施。
9.7 梯子在使用前应进行检查，梯子应搁置稳固，与地面的夹角以60°为宜，梯脚应有可靠的防滑措施，顶端与构筑物靠牢，并应有专人扶持。严禁手拿工具上下，梯子上有人时，严禁移动。
9.8 严格遵守安全规范和施工现场的安全生产十大纪律。所有进入现场的人员必须统一着装，佩带胸卡。
9.9 安全设施（如脚手架、围栏等）的拆除必须经过安全员的许可，由搭设人员拆除。
9.10 夜间施工必须有充足的照明。遇有大雪、大雾、雷雨等恶劣气候，室外不得进行作业。
9.11 高处作业地点不准堆放超过允许载荷的物件。高处作业人员不得站在或坐在平台或孔洞边缘，不得骑坐在栏杆上；不得站在栏杆外作业或凭借栏杆起吊物件。
9.12 安装时，做好下方设备的保护工作， 安装后的设备应做好保护措施，以防设备的二次污染或损坏。
9.13 现场材料应分类堆放在指定区域，并挂标示牌。
9.14 施工废料应及时放入废料箱内。废料箱应有专人清理，确保工完料尽场地清。并做到现场“一日一清，一日一净”，搞好文明施工。
10 参考文件
*电厂二期工程（2×900MW机组）#6标段《施工组织设计》
*电厂二期工程（2×900MW机组）#6标段《电气专业施工组织设计》
《火电优质工程安装质量要求》
《外高桥项目部现场管理制度》

附图一：
照明装置安装程序

8
*电力建设第二工程公司电气分公司
附图二：质量计划表
**电建二公司外高桥项目部电气分公司
锅炉本体照明装置安装C66E491000
电除尘照明装置安装C66E492000
引风机照明装置安装C66E493000
页数：1
工序号
工序名称
记录编号
检验级别
或控制点
QC1签名-日期
QC2签名-日期
QC3签名-日期
EN签名-日期
1
管路敷设
3
一级

2
线路敷设及接线
4
一级

3
灯具安装
2
二级

4
电源及控制设备安装
1
一级

5
校灯检查
5
四级、H

2
