丙纶布专项施工方案.doc

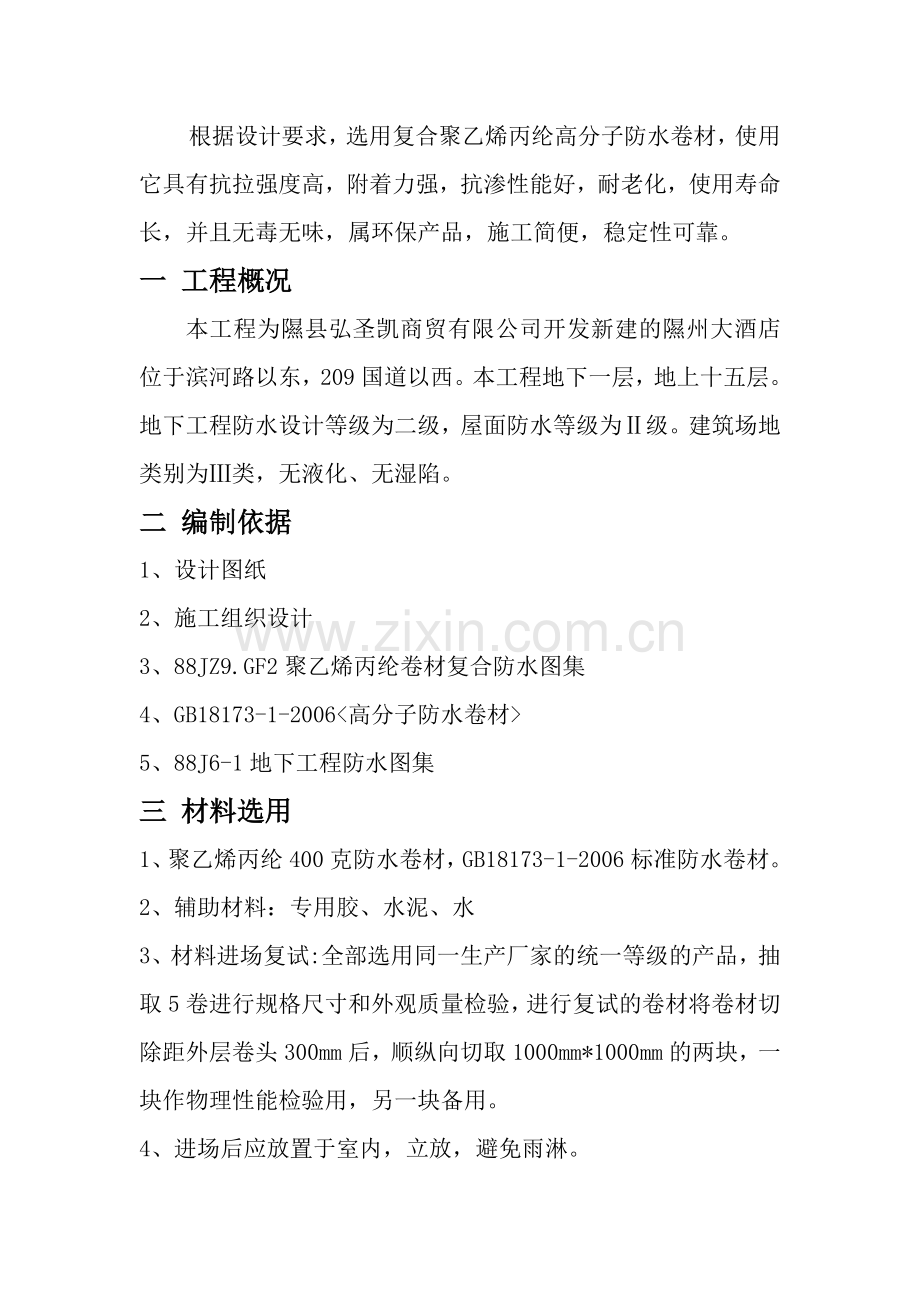

山西陆通隰州大酒店防水工程专项施工方案编制：审核：审批：山西陆通隰县弘圣凯项目部二一一年六月根据设计要求，选用复合聚乙烯丙纶高分子防水卷材，使用它具有抗拉强度高，附着力强，抗渗性能好，耐老化，使用寿命长，并且无毒无味，属环保产品，施工简便，稳定性可靠。一 工程概况本工程为隰县弘圣凯商贸有限公司开发新建的隰州大酒店位于滨河路以东，209国道以西。本工程地下一层，地上十五层。地下工程防水设计等级为二级，屋面防水等级为级。建筑场地类别为类，无液化、无湿陷。二 编制依据1、设计图纸2、施工组织设计3、88JZ9.GF2聚乙烯丙纶卷材复合防水图集4、GB18173-1-20065、88J6-1地下工程防水图集三 材料选用1、聚乙烯丙纶400克防水卷材，GB18173-1-2006标准防水卷材。2、辅助材料：专用胶、水泥、水3、材料进场复试:全部选用同一生产厂家的统一等级的产品，抽取5卷进行规格尺寸和外观质量检验，进行复试的卷材将卷材切除距外层卷头300mm后，顺纵向切取1000mm*1000mm的两块，一块作物理性能检验用，另一块备用。4、进场后应放置于室内，立放，避免雨淋。四 对基层的要求防水施工基面要坚实、光洁、不用有酥松、起砂、裂缝和坑洼等现象。五 防水主、辅料的施工要求1、胶浆的配比：重量比100：1：50（水泥：胶粉：水）2、配比方法：先将胶粉放入容器内，再加水泥搅拌，待拌合均匀后，加水搅拌成糊状流体，方可使用。3、在施工基面弹好基准线，将卷材预铺调整。4、基面不的有明水，如果非常干燥，需在基面表层喷水保温。5、地面与卷材涂胶要均匀一致，不得漏涂，拉直后压实刮平。六、防水层的施工与操作： 施工根据实际情况从中间到两端或从两端到中间施工，先基坑后大面，先附加层后大面。6.1施工条件（1）聚乙烯丙纶防水卷材施工温度宜在五摄氏度以上二十摄氏度以下进行。雨天、五级风及以上天气禁止施工，施工中遇到雨天要做好防雨措施。（2）找平层验收合格后，基层在潮湿的情况下只要无明水便可施工。6.2聚乙烯丙纶防水卷材的粘接与铺设应按以下规定操作（1）卷材与数字轴线方向平行粘贴，上下两层不得相互垂直。（2）防水层大面积施工前应做好附加层处理。（3）聚乙烯丙纶防水卷材粘贴前，在铺设部位将卷材预放约3到12米，找正方向后，中间固定。将卷材一端卷至固定处，涂胶粘铺，这端贴完后再将预放的卷材另一端卷回至已粘好的位置连续粘接直至整幅。（4）涂胶铺设的方法：首先将已配好的胶用小容器倒在需粘处的找平层处，胶要连续适量均匀，不露底不堆积，厚度应保持在1mm,然后铺卷材用刮板排气压实，排出多余的胶剂。（5）卷材采用搭接法铺粘，卷材搭接缝宽度：长边与短边均为100mm，上下层相接两幅卷材的搭接缝及主防水层与附加层搭接缝应错开1/3幅宽以上。（6）卷材搭接缝满粘，接缝压实后在接缝边再涂刷一层素水泥浆，将接缝密封严密，接缝不允许有露底打皱，翘曲，起空等现象。（7）立面复合卷材粘贴必须纵后粘贴，自上向下对正，自下而上排气压实，要求基层与卷材同时涂胶，卷材满粘。6.3特殊部位的处理（1）卷材收头处理卷材收头是卷材防水层的关键部位，处理不好极易张口，翘边，脱落。（2）阴阳角处理在阴阳角处，先铺贴增强附加层，附加层宽度为500，在附加层验收合格后方可进行大面积第一遍施工，第一遍验收合格后方可进行第二遍施工，长短向搭接不应小于100，对于穿墙杆处应先做附加层两遍，而后再大面积施工。6.4涂胶与铺设卷材注意事项（1）水泥粘结剂涂刮后应随即铺好卷材，防止时间过长胶中的水分散失影响粘结质量（2）用刮板排气刮实卷材的同时应注意检查卷材下面有无硬性颗粒及其他物质将卷材垫起，如有应将其取出重新粘结，已铺设完的防水层在水泥素浆具备一定强度前，避免人员在上部来回踩踏，以免卷材起鼓，防水层验收合格后，尽快进行下道工序的施工。（3）卷材必须平整粘贴于找平层上，不得打皱，翘边，粘贴面积应达90%以上。（4）卷材施工温度高于20摄氏度，应立即向施工后的卷材表面喷水降温和遮盖养护，防水卷材变形起鼓。七防水层检测试验防水层施工完毕，应特殊性不能进行蓄水和临水试验，只能注意检查，发现疑点及时处理，在确认没有问题由三方进行验收后，在卷材面上刷一层水泥素浆，然后作防水保护层。八资料的整理1、施工现场必须达到工完场清。2、施工不能再雨季进行，因此在施工前必须认真收听天气预报，如遇到下雨，将返工重做。3、施工人员和检查人员不得穿皮鞋，带钉子的鞋，防止破坏防水卷材。4、防水卷材在施工现场应集中立方，统一管理，防止雨淋等措施。5、施工人员必须带安全帽。6、材料堆放处，库房，作业区必须配备消防器材，现场严禁抽烟。7、施工人员数量在10-15人之间。8、粘贴地下室外墙时，搭设双排脚手架，脚手架必须安装牢固，稳定可靠，脚手架每步高度为1.5米，施工人员必须挂安全带，戴安全帽。9、防水作业人员通过培训考试合格后，方可持证上岗。十质量标准1保证项目1.1合成高分子卷材和胶结材料的品种、牌号及配合比必须符合设计要求和有关技术规范、标准的规定。1.2卷材防水层及其变形缝等处的细部做法，必须符合设计要求和规范的要求。1.3防水层严禁有渗水现象。2基本项目2.1铺贴卷材防水层的基层应符合要求，平整洁净、无起砂、空鼓和松动现象，阴阳角处应呈直角，防水层无积水现象。2.2胶贴剂涂刷均匀，不得有漏刷和麻点等缺陷。2.3卷材防水层铺贴和搭设，收头应符合设计要求和地下防水工程技术规范的规定，且应粘结牢固，无空裂，损伤、滑移、翘边。十一成品保护1、已铺好的卷材防水层应及时采取保护措施，防水机具和施工作业损伤。2、防水层施工完毕，应及时做好保护层。3、施工中不得污染已做完的成品。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
