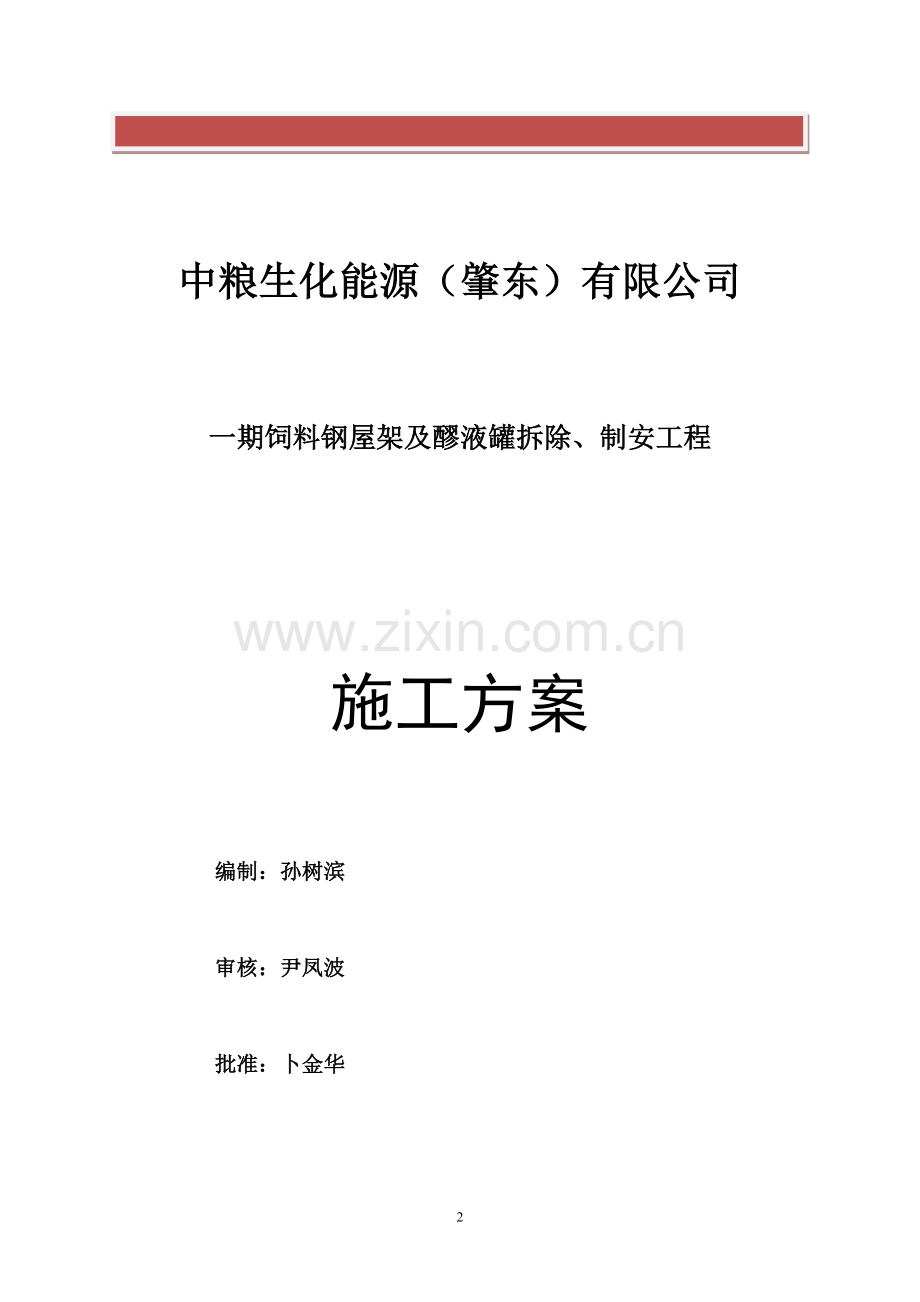

中粮生化能源（肇东）有限公司

一期饲料钢屋架及醪液罐拆除、制安工程

施工方案

编制：孙树滨

审核：尹凤波

批准：卜金华

黑龙江省华兴工业设备安装有限公司

目 录
第一章工程概述 3
第一节编制说明 3
1、编制依据 3
2、工程概况 4
第二节施工组织机构 5
1、组织机构 5
2、部门职责 5
第二章施工方案 9
第一节 钢屋架拆除、制安方案 10
第二节 醪液罐拆除、制安方案 13
第三节 安全要求 13

第一章 工 程 概 述

第一节、工程编制说明
为保质、保量、按时完成中粮生化能源（肇东）一期饲料钢屋架及醪液罐拆除、制安工程建设任务，使该工程尽快投入生产，创造更大效益，特编制本施工组织设计。
1、编制依据：
（1）中粮生化能源（肇东）有限公司--一期饲料钢屋架及醪液罐拆除、制安工程现场的实际情况。
（2） 与工程施工相关的国家规范及标准
序
号
名 称
标 准 号
备注
1
《机械设备安装工程施工及验收规范》
GB50231-98

2
《钢结构工程施工及验收规范》
GB50205-95

3
《钢结构制作安装施工规程》
YB9254-95

4
《现场设备、工业管道焊接工程施工及验收规范》
GB50236-98

5
《工业金属管道工程施工及验收规范》
GB50235-97

6
《立式圆筒形钢制焊接油罐施工及验收规范》
GBJ128-90

7
《施工现场临时用电安全技术规范》
JGJ46-88

8
《大型设备吊装工程施工工艺标准》
SH/T3515-03

9
《石油化工工程起重施工规范》
SH/T3536-02

10
《石油化工施工安全技术规程》
SH/T3505-99

11
《起重吊运指挥信号》
GB5082-85

12
《起重机械安全规程》
GB6067-85

13
《建筑拆除工程安全技术规范》
JGJ147-04

14
《建筑施工高处作业安全技术规范》
JGJ80-91

15
《建筑机械使用安全技术规程》
JGJ33-01

16
《轻型屋面梯形钢屋架》
G511

17
《钢制人孔手孔》
HG21515-21535

2、工程概况
中粮生化能源（肇东）有限公司—一期饲料钢屋架及醪液罐拆除、制安工程，为一期饲料技改工程项目。
（一）、工程量
本次技改需要拆除原有的钢屋架及醪液罐，制安新的钢屋架及醪液罐。
建设地点：中粮生化能源（肇东）有限公司内施工现场。
（二）、工期要求
具体工期以建设单位批准的开工文件为准，整个工程按甲方要求完成。
（三）实现工期目标的保证措施：
1、 该工程实行项目管理，管理机构办公室设在施工现场，生产管理人员、技术人员一律在现场办公，以利及时解决处理施工中的问题。
2、根据工程需要配备足够的人力、物力来保证工期需要。
3、工程施工中大力推广新工艺、实行机械化施工。
4、根据本工程的施工项目、专业种类、计划工期、科学地编制施工
进度网络计划，合理地安排施工程序、制定进度控制点，在此期间作好劳动力调配，保证施工进度顺利进行。
5、以物质、技术等方面保证施工进度，实行工期、定额、质量与工资承包挂钩，一切向施工现场倾斜，最大限度的调动施工人员的积极性，从而提高工作效率，加快施工进度，保证施工质量和工期。
（四）质量标准：
《立式圆筒形钢制焊接油罐施工及验收规范》 GBJ128-90
《工业金属管道工程施工及验收规范》 GB50235-97
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
验收达到合格标准。
第二节、施工组织机构
一、组织机构：
本工程安装施工采用项目管理法，以合同与施工图为依据，以创优质工程为目标，以获得最佳社会效益和经济效益为目的，由项目经理选择优秀称职的管理人员组成施工项目部。

项目经理
尹风波

技术负责人
孙树滨
生产负责人景国成

材料组
李平和
预算组
付宗平
生产组
吕宝金
质检组
王志超而
技术组
孙树滨

安全组
吕宝金

生产二组
付洪峰
生产三组
周伟东
生产四组
王银龙

生产一组
张文胜

二、主要职责简述：
1、项目经理
1.1参加建设单位和监理单位以及总承包方组织的有关会议，传达会议精神，落实会议的有关要求。
1.2检查指导施工工作，对施工中重大技术，质量、安全问题进行裁决处理。
1.3组织召开会议，进行施工组织设计交底。
1.4审批项目施工的有关方案及问题整改措施。
1.5负责指挥项目部的全部日常管理工作。
2、技术负责人
2.1对项目经理负责，协调各部门、施工班组间的工作。
2.2组织专业人员进行图纸会审及设计交底工作。
2.3审核项目施工的有关方案及问题的整改措施。
2.4检查指导技术人员和质检组日常工作。
2.5参加工程协调会，传达和贯彻会议有关技术方面的工作。
3、生产负责人
3.1负责组织实施各单元工程的施工工作，合理掌握施工进度，协调全部施工活动。
3.2对施工方案实施负领导责任
3.3检查工程进度，及时协调劳动力分工部署，实现合理均衡施工，避免造成混乱。
3.4参加工程协调会，传达贯彻协调会安排的各项工作。
4、现场施工工程师
4.1负责管理工地施工技术和施工质量，组织各专业技术人员解决施工中的技术、质量难题。
4.2就设计方面的问题与有关单位联系解决。
4.3编制施工方案，掌握图纸和有关标准要求，指导施工班组工作。
4.4负责技术文件，技术资料的收集整理，编制交工资料。
5、质检组
5.1负责施工项目的质量管理工作，对整个项目高标准严要求，贯彻质量第一的原则，把住工程质量关。
5.2制定有关的质量标准、质量计划，对工程施工进行全面质量管理。并按质量评定标准对单元工程作出质量评定。
5.3严格工序管理，实行工序间质量检查制度，随时深入施工现场抽查检查项目。
5.4组织施工班组，对施工质量进行自检和互检，发现问题及时处理并汇报有关领导，杜绝质量事故发生。
5.5积极配合监理工作，需监理到场验收的项目提前与监理工程师取得联系，并提供检查验收必要的条件。
6、材料组
6.1负责采购、保管施工所用各种材料。
6.2配合材料质保工程师对进场材料进行检查验收。
6.3负责与建设方对提供的材料进行确认及对账。
6.4对合格材料进行分类保管、标识、办理入库。
6.5负责材料发放与回收。
6.6参与业主提供设备、材料的开箱、清点、验收工作，需我方 保管的进行登记保管。
三、安全技术交底
1、针对中粮生化能源（肇东）有限公司一期饲料钢屋架及醪液罐拆除、制安工程工程施工建设任务的特点，对所有施工人员，进行安全技术交底。
2、施工人员施工前应认真熟悉施工现场，了解掌握与工程施工相关的国家规范及标准，施工前严格按要求办理Ⅰ级动火证进行施工。
3、各种施工人员应持证上岗。
4、对辅助工种施工前应进行岗前培训及安全教育。
5、施工人员施工时严格按施工方案施工。
6、施工人员进入施工现场必须带安全帽，高空作业必须系好安全带。
7、施工应文明施工，严禁野蛮施工。
8、作业完毕，应及时清理现场。
9、高空作业时，下方不准有易燃易暴物 。

第二章 施工方案

公司组织有关人员多次到施工现场实地考察，多方论证，充分利用公司多年在钢结构工程及罐体制作工程方面的施工经验，组织有关人员编写具有可操作的施工方案。
一、施工前期准备工作
1、开工条件
先预制好钢屋架及醪液罐
2、施工机具及劳动力需用计划
公司根据工程特点，合理调配施工人员
（1）为了使工程既快又好地完成，我公司派出多名专业的钢结构工程施工人员。
（2）辅助材料
序号
材料名称
用途
单位名称
数量
备注
1
Φ219×8无缝管
抱杆
m
15

2
δ10钢板
吊耳
㎡
1

[12槽钢
胀圈
m
20

（3）劳动力使用计划
序 号
工 种
人 员
1
电焊工
4
2
铆工
2
3
力工
6
4
气焊
4
5
电工
1
6
起重工
1
合 计

18
（4）施工机具计划
序号
机具名称
型号
单位
数量
用途
1
手拉葫芦
10T
台
2

2
手拉葫芦
5T
台
4

3
手拉葫芦
3T
台
6

4
手拉葫芦
2T
台
6

5
电焊机
硅整流
台
4

6
氧乙炔工具

套
2

7
汽车吊
16T
台
1
用时租赁
8
汽车吊
50T
台
1
用时租赁
9
汽车吊
80T
台
1
用时租赁
10
板车
10T
台
1
用时租赁

板车
5T
台
1
用时租赁

第一节 钢屋架拆除方案
一、按G511标准图集(选用GWJ18-4A1及相关附件标准)
二、钢屋架制作工艺流程：
加工准备及下料 →  零件加工→ 小装配 (小拼) → 总装配 (总拼) → 屋架焊接 → 支撑连接板，檩条、支座角钢装配、焊接 → 成品检验→ 除锈、油漆、编号
1 、 加工准备及下料：
    2 、放样：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量。
    3、根据放样作样板（样杆）。
    4、钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。
     5、切割：氧气切割前钢材切割区域内的铁锈、污物应清理干净。切割后断口边缘熔瘤、飞溅物应清除。机械剪切面不得有裂纹及大于lmm的缺楞，并应清除毛制。
    6、焊接：上、下弦型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与杆件型钢紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。
    7、钻孔：屋架端部基座板的螺栓孔应用钢模钻孔，以保证螺栓孔位置、尺寸准确。腹杆及连接板上的螺栓孔可采用一般划线法钻孔。
    8、小装配（小拼）：屋架端部T形基座、天窗架支承板预先拼焊组成部件，经矫正后再拼装到屋架上。部件焊接时为防止变形，宜采用成对背靠背，用夹具夹
紧再进行焊接。
    9、总装配（总拼）： 将实样放在装配台上，按照施工图及工艺要求起拱并预留焊接收缩量。装配平台应具有一定的刚度，不得发生变形，影响装配精度。按照实样将上弦、下弦、腹杆等定位角钢搭焊在装配台上。把上、下弦垫板及节点连接板放在实样上，对号入座，然后将上、下弦放在连接板上，使其紧靠定位角钢。半片屋架杆件全部摆好后，按照施工图核对无误，即可定位点焊。点焊好的半片屋架翻转180°，以这半片屋架作模胎复制装配屋架。 在半片屋架模胎上放垫板、连接板及基座板。基座板及屋架天窗支座、中间竖杆应用带孔的定位板用螺栓固定，以保证构件尺寸的准确。将上、下弦及腹杆放在连接板及垫板上，用夹具夹紧，进行定位点焊。将模胎上已点焊好的半片屋架翻转180°，即可将另一面上、下弦和腹杆放在连接板和垫板上，使型钢背对齐用夹具夹紧，进行定位点焊，点焊完毕整榀
屋架总装配即完成，其余屋架的装配均按上述顺序重复进行。
    10、屋架焊接： 焊工必须有岗位合格证。安排焊工所担任的焊接工作应与焊工的技术水平相适应。焊接前应复查组装质量和焊缝区的处理情况，修整后方能施焊。焊接顺序：先焊上、下弦连接板外侧焊缝，后焊上、下弦连接板内侧焊缝，再焊连接板与腹杆焊缝；最后焊腹杆、上弦、下弦之间的垫板。屋架一面全部焊完后翻转，进行另一面焊接，其焊接顺序相同。支撑连接板、檩条支座角钢的装配，焊接：用样杆划出支撑连接板的位置，将支撑连接板对准位置装配并定位点焊。用样杆同样划出角钢位置，并将装配处的焊缝铲平，将檩条支座角钢放在装配位置上并定位点焊。全部装配完毕，即开始焊接檩条支座角钢、支撑连接板。焊完后，应清除熔渣及飞溅物。在工艺规定的
焊缝及部位上，打上焊工钢印代号。
   11、除锈、油漆、编号：成品经质量检验合格后进行除锈，除锈合格后进行油漆。涂料及漆膜厚度应符合设计要求或施工规范的规定。以肢型钢内侧的油漆不得漏涂。在构件指定的位置上标注构件编号。
12、待全部加工完毕后，清理施工现场。
三、钢屋架拆除：
解体拆除原有钢屋架，拆除钢屋架水平、垂直支撑、再分片拆除三角钢架，在饲料一北侧用80T吊车配合作业，使用10T板车将吊下来的散件运至指定位置。
四、钢屋架安装：钢屋架两片为一组，中间两片单独吊装，安装好水平支撑和斜拉支撑，使用80T吊车分别吊至指定位置对正、找平、组对安装。
第二节 醪液罐制安方案
一、严格按《立式圆筒形钢制焊接油罐施工及验收规范》进行施工。
二、醪液罐制作：
1、用δ12钢板进行罐底板，按排版图进行下料焊接，焊接直径φ6200
2、制作好抱杆、胀圈、弧板等辅助工具。
3、筒体卷制：筒体高：7.5m，共计五圈，焊接前需要打好坡口，按焊接标准进行焊接，焊后打磨、清根处理。
4、制作锥顶：φ6100×1200×δ8
5、制作人孔：DN600,按《钢制人孔手孔》标准执行。
6、制作好罐体预留接管。
7、醪液罐防腐：机械除中锈，刷醇酸防锈底漆两遍、醇酸调和面漆两遍。
8、罐体保温：保温岩棉厚度80mm,外包0.5mm镀锌铁皮。
三、解体拆除原有醪液(带保温，罐体高度9米)。使用16T吊车配合，用5T板车将拆除的罐体部分运至指定地点。
四、安装醪液罐：将预制好的醪液罐用50T吊车吊至原有安装基础上，对正、找平。最后安装好进出料管线。
第三节 安全要求
5.1、应有专业起重工指挥，操作。
5.2、吊装时、构件下方严禁站人。
5.3、构件未做好固定时，不应摘钩。
5.4、焊工等在高空作业时，应挂安全带，穿防滑鞋等防护用品。
5.5吊装场地同用应挂安全警示标识，严禁非作业人员入内。
5.6、高空作业工具等均应放置稳当，构件离地后应缓慢操作，以防撞人撞物。
5.7、吊装前应有起重工，负责专门的吊索，卡环等起重工材料的检查，合格后方可使用。
5.8、严禁酒后作业，高空打闹。
