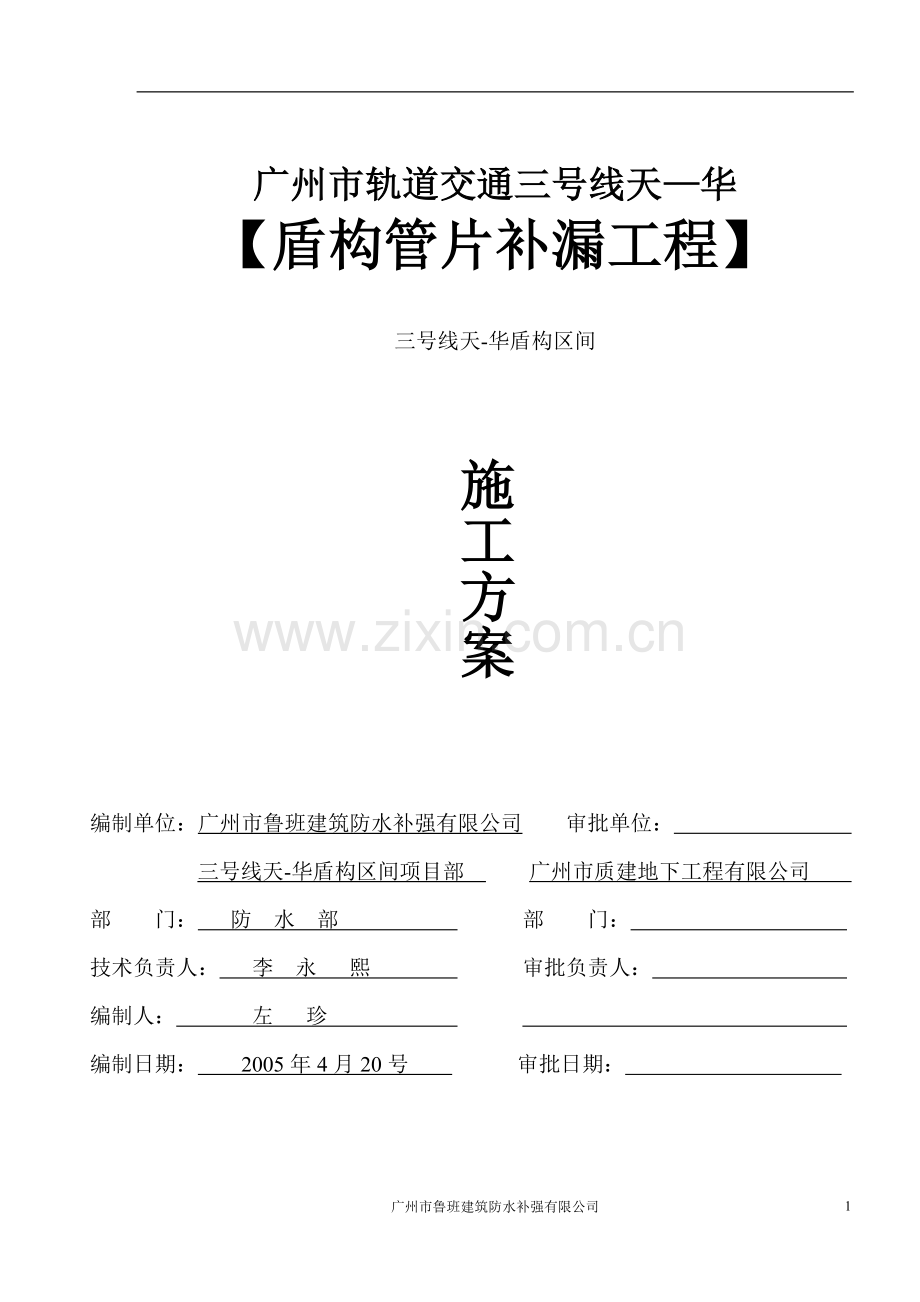

天华区间防水堵漏施工方案.doc

广州市轨道交通三号线天—华
【盾构管片补漏工程】

三号线天-华盾构区间
施工方案

编制单位：广州市鲁班建筑防水补强有限公司 审批单位：
三号线天-华盾构区间项目部 广州市质建地下工程有限公司
部 门： 防 水 部 部 门：
技术负责人： 李 永 熙 审批负责人：
编制人： 左 珍
编制日期： 2005年4月20号 审批日期：

14

广州市鲁班建筑防水补强有限公司
施工方案
§1 工程概况
1.1 工程总体说明
工程名称：广州市轨道交通三号线天-华盾构管片补漏工程
甲方单位：广州盾建地下工程有限公司
工程地点：广州轨道交通三号线【天—华盾构区间】盾构隧道工程
计划工期：按甲方要求；

1.2 规模及工程特点
本工程为广州轨道交通三号线【天-华盾构区间】盾构隧道工程的管片裂缝、渗漏的修补。该隧道为一内直径为5.4米、管片厚度为300毫米的圆形暗挖盾构隧道。在施工过程中出现了管片的环向、纵向裂缝、点渗漏、管片的拼装缝渗漏等。
工程的特点是：
盾构法施工的管片拼缝自防水采用橡胶条对拼安装，管片外采用盾尾同步注水泥砂浆回填。盾构隧道在施工完成后，隧道管片局部会出现渗漏水，其渗漏的类型主要表现为：
1、 局部管片拼缝（环向缝、水平拼装缝）出现渗漏;
2、 个别管片出现水平裂缝，产生渗漏
3、 管片出现蹦角的部位有渗水和无渗水两种，管片崩角即管片因各种原因使管片角部或边缘外产生有小于200mm×200mm掉角。
4、对拉螺栓孔渗水。
5、管片破损，即管片因各种原因出现大于200mm×200mm的混凝土破损露石甚至露筋的情况。

§2 工程范围及工期
2.1 工程范围
本次补漏工程为广州轨道交通三号线【天-华盾构区间】盾构隧道工程管片渗漏修补及盾构工程与其它连接部分的渗漏，包括但不限于：施工机具进退场，机具和材料的场内运输；渗漏处的清缝、钻孔、埋管、做终止孔、封闭嵌缝或环氧砂浆勾缝、注浆、饰面修复等工作。
在工程实施过程中工程量增减均属本工程范围。
2.2 工期
天华盾构区间：按甲方通知进场时间的3日起计算，于2005年 月 日前完成，剩余工程量于甲方盾构隧道掘进完工后20天内完成。
2.3 承包方式
1、 承包人对所承包的工程的`质量、安全、工期、文明施工负责；
2、 本工程以包工、包料、包机、质量、包文明安全，`包工期的综合单价包干形式承包。本综合包干单价不再调整。
3、 综合单价包干部分标书`数量为暂定，工程结算时工程量按实发生计算。
§3 施工方法及要求
3.1施工依据
1. 国家和建设部颁发的有关基本建设的政策和法规；
2. GB50157-2008《地铁设计规范》
3. 《地下防水工程质量验收规范》
4. GB50108-2001《地下工程防水技术规范
5. 现行的国家和部门（行业）的有关施工验收规范、试验及检验规定、工程质量检验评定标准等；
6. GB50204-2002《混凝土结构工程施工质量验收规范
7. 与甲方签定的防水补漏施工承包合同；
8. 甲方有关现行施工管理办法及通知；
3.1 堵漏材料
1、 科顺牌KS-6快速堵漏灵
2、 LB-91改性环氧树脂化学注浆液
3.2 管片拼缝渗漏处理
1、 用钢丝刷清出拼缝内的浮泥、泥垢：
2、 查清渗漏的部位，在渗漏部位的两端50cm外钻终止孔，孔径0.6cm，孔深24cm：
3、 采用微膨胀水泥封闭终止孔，终止孔外部采用速凝水泥外封：
4、 对拼缝按35cm的距离布注浆管，采用速凝水泥嵌缝埋管
5、 LB-91改性环氧树脂化学注浆液，依次注浆，注浆压力0.4~0.5mpa，达到压力后闭管待凝：
6、 闭管待凝8~12小时后进行检查孔口管，如孔口管不饱满时，进行二次或多次重复注浆，以确保注浆质量：
7、 待凝结后拆管做缝面修饰处理。
3.3 管片裂缝渗漏处
1、 清裂缝的延伸部位，在裂缝的两端钻终止孔，孔径0.6cm、孔深8.0cm；
2、 缝钻孔，孔径0.6cm，孔深5.0cm；
3、 沿缝开槽，槽宽＜2.0cm，深≤2.0cm；
4、 清孔、清槽，要求无浮尘、泥垢；
5、 采用速凝水泥嵌缝、埋管，要求压贴紧密；
6、 LB-91改性环氧树脂化学注浆液，注浆压力0.4~0.5mpa，达到压力后，闭管待凝；
7、 待凝8~12小时后，检查孔口泡管，不饱满的进行二次或多次重复注浆，至泡管浆液饱满；
8、 待凝3~7天后拆管，清除嵌缝早强水泥，采用瑞士环4氧砂浆嵌缝，对开槽缝的填补，要求填补混凝土压贴紧密，表面颜色、平整度应与原管片表面基本一致
9、 待凝结后采用湿磨发修饰表面。
3.4 管片蹦块处理（渗水状态）
1、 清出蹦块和松动的混凝土碎削，查找渗漏位置布钻孔；
2、 采用速凝水泥封孔埋管；
3、 LB-91改性环氧树脂化学注浆液，压力0.4~0.5mpa，达到压力后闭管待凝；
4、 待凝8~12小时后检查泡管孔口，不饱满时进行二次或多次重复注浆，至泡管饱满；
5、 待凝3~7天后拆管，清理表面；
6、 清除基面，要求无尘、无松动颗粒；
7、 采用LB-91改性环氧树脂化学注浆液涂于混凝土基面上，要求均匀，不露白；
8、 采用瑞士环氧砂浆修复缺陷位，要求平整无凹凸；
9、 采用湿磨法修饰缝面；
10、 保持修补处的颜色与管片表面颜色一致，需以水泥浆对修补处进行抹面修整。在抹浆之前，需用钢丝刷对修补进行清洗湿润，再用1：2~1：2.5水泥浆抹面修整。
11、 抹浆初凝后加强养护工作。
3.5 对拉螺栓孔渗漏
1、 卸对拉螺栓孔的螺帽；
2、 清除螺栓孔中的浮泥、泥垢、锈迹；
3、 采用阻塞球堵塞螺栓孔的一端出口，并从另一端出口插入小铝管。采用早强水泥蜜封，要求压贴紧密；
4、 在相应的拼缝处对拉螺栓两边，钻终止孔，孔径0.6cm，孔深8cm；
5、 LB-91改性环氧树脂化学注浆液，压力0.3~0.4mpa；
6、 待凝8~12小时后检查泡管孔口，不饱满时进行二次或多次重复注浆至泡管饱满；
7、 待凝5~7天后拆管，拔出球塞，清除螺栓孔中的早强水泥，安装对拉螺栓帽，更换胶圈（采用氯化聚乙烯橡胶垫）。
3.6 破损修补
1、 凿掉破损处不密实的混凝土和突出的骨料颗粒。
2、 以钢丝刷把管片上的破损处清理干净，并用清水冲洗。
3、 待破损表面干燥后再进行修补。
4、 拌制砂浆，对于未出现露筋且深度不超过50mm的混凝土剥落破损，采用添加粘结剂的砂浆修补，配比为：52.5MPA的水泥:中砂:白水泥:胶皇:水=1:2:0.4:0.7:0.42，对于出现露筋或深度超过50mm的破损,采用细石混凝土进行修补,配比为： 52.5Mpa的水泥:中砂:白水泥:细石(5~10mm):胶皇:水=1:2:0.4:2:0.7:0.42，修补时根据崩角大小取适量材料按一般技术要求进行拌制，搅拌必须均匀。
5、 逐层填补后进行抹平、修边，在破损深度及面积均较大时可在修补处设置靠模。
6、 待修补砂浆干硬后，用打磨机磨平表面。
7、 为保持修补处的颜色与管片表面颜色一致，需以水泥浆对修补处进行抹面修整。
8、 在抹浆之前，需用钢丝刷对修补进行清洗湿润，再用1：2~1：2.5水泥浆抹面修整。
9、 抹浆初凝后加强养护工作。
§4 人员、设备
4.1 人员情况
项目经理:1人,全面负责施工管理,生产调度,质量安全等工作;
项目常务副经理:1人,协助经理全面负责施工管理,生产调度,质量安全等工作;
技术负责人1人,全面负责施工技术、质量管理；
安全员1人，负责安全管理、检查；
组长1人，负责指挥施工；
施工人员4-8人；
4.2设备情况
拟投入本工程需要的设备工具
序号
设备工具名称
规格型号
数量
单位
备注
1
灰匙

15
把
自有
2
钢凿

15
把
自有
3
铁锤

15
把
自有
4
小胶桶

15
只
自有
5
钢刷

15
把
自有
6
德伟电钻
Dw575
3
台
自有
7
博世电钻
5DSC
3
台
自有
8
注浆泵
BW250
3
台
自有
9
手动注浆泵

6
台
自有
10
空压机
LGFD-3/7-X
3
台
自有
11
凿岩机
ZY-25
4
台
自有
12
注浆管及阻塞器

6
套
自有
13
打磨机
3
台

14
钢管（Φ48）
按实际需要
15
十字钢管卡
按实际需要
§5 质量安全
5.1 安全保障措施
确保安全施工，杜绝重大安全事故的发生，争创文明工地，并符合甲方的规定要求。执行安全生产责任制度、采取有效措施防止事故发生。
对进场工人必须进行安全教育及安全技术交底工作，并且做到定人定岗。
对高空作业的部位，脚手架的搭设应注意钢管与隧道内管片支撑是否固定牢固，钢管架的尖刀撑要按规范搭设并且钢管架四周有安全围护栏杆，必要时工人还需要带安全带工作。修补工作全过程的安全监控由工地技术部质安员负责。
5.2质量要求及保证措施
1、 已修补好的管片不允许有裂缝产生，特别是与管片断面间更不允许有干缩裂缝存在，如有这种情况存在则必须返工。
2、 经修补或表面处理后的部位颜色应与管片的原色基本一致，且表面的光洁度要与原管片一致，保持隧道内管片安装的整体效果。
3、 修补管片的质量由工地技术部质量工程师具体负责监控，对施工工艺，所用材料。材料配合比，操作方法等全面监督，确保修补管片符合原设计要求；

§6 环保、职业健康措施及文明施工
6.1 环保、职业健康措施
1、 妥善保管各种注浆材料，尤其是水泥材料、化学灌浆等必须存放于通风、干燥的地方，注意防火防潮。化学灌浆材料不得随意外借。
2、 施工人员必须佩戴手套（橡胶）、口罩等劳动防护用品，加强劳动保护。
3、 保持施工场地的整洁，及时清理施工场地内的混凝土块及砂浆等。
4、 化学灌浆剩余材料必须妥善处理，不得随意抛弃。
6.2文明施工
安全文明施工管理或措施，包括：
1.安全文明施工教育和培训：安全法规、规章、规定学习，日常安全教育，安全操作培训、市容环境卫生和消防安全知识的教育和培训。
2.执行甲方的安全文明施工管理制度。
3、临时用电安全。
4、施工机械及其辅助设备操作安全。
5、作业场地、材料堆放等须规划有序。
6、管理好工地卫生：垃圾、污水等。
7、.环保管理：生产、生活用水，施工排水等。
8、噪音和尘土控制。

注浆孔
终止孔
终止孔
终止孔
裂缝
拼缝
环向缝
