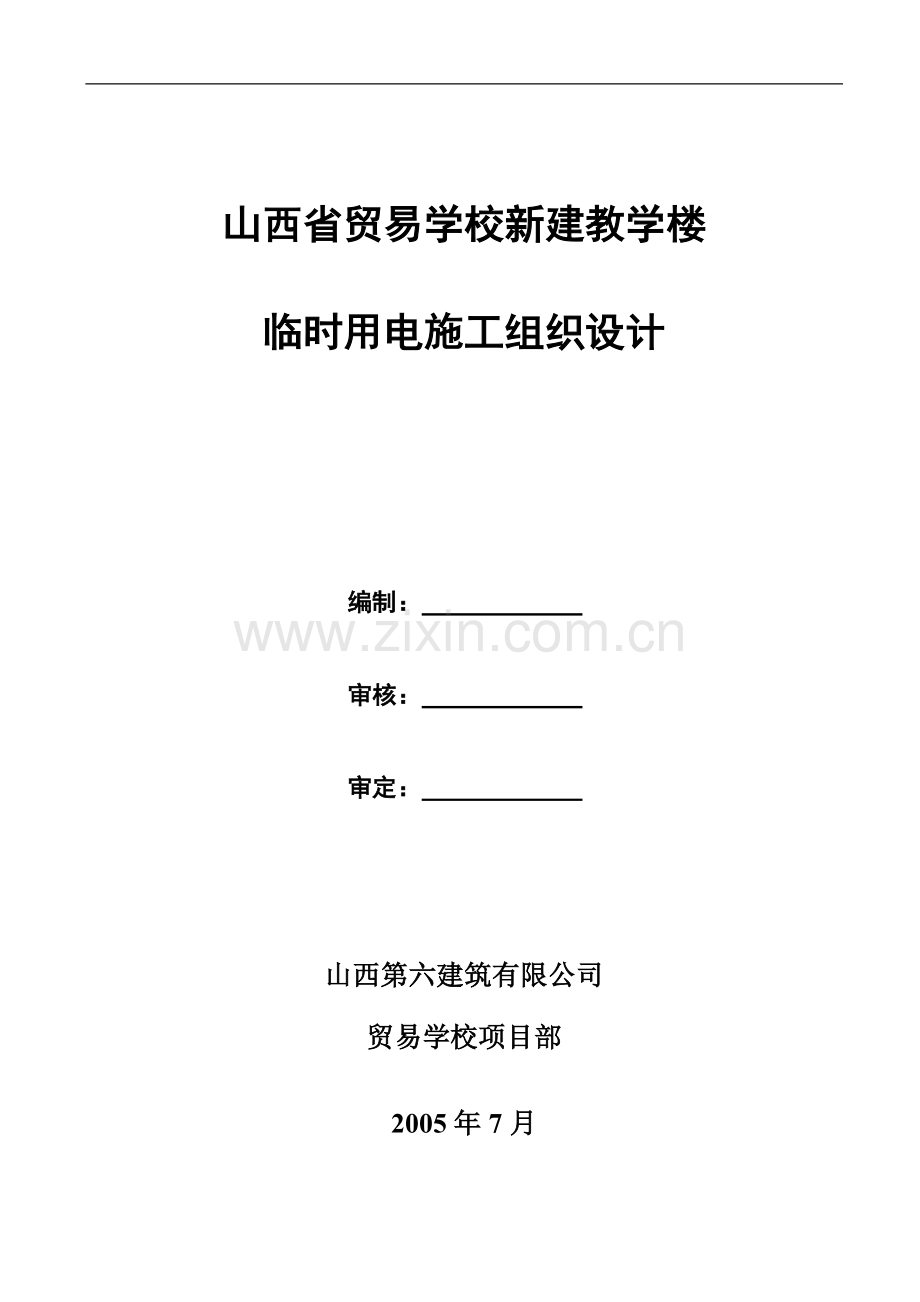

山西省贸易学校新建教学楼
临时用电施工组织设计

编制：
审核：
审定：

山西第六建筑有限公司
贸易学校项目部
2005年7月

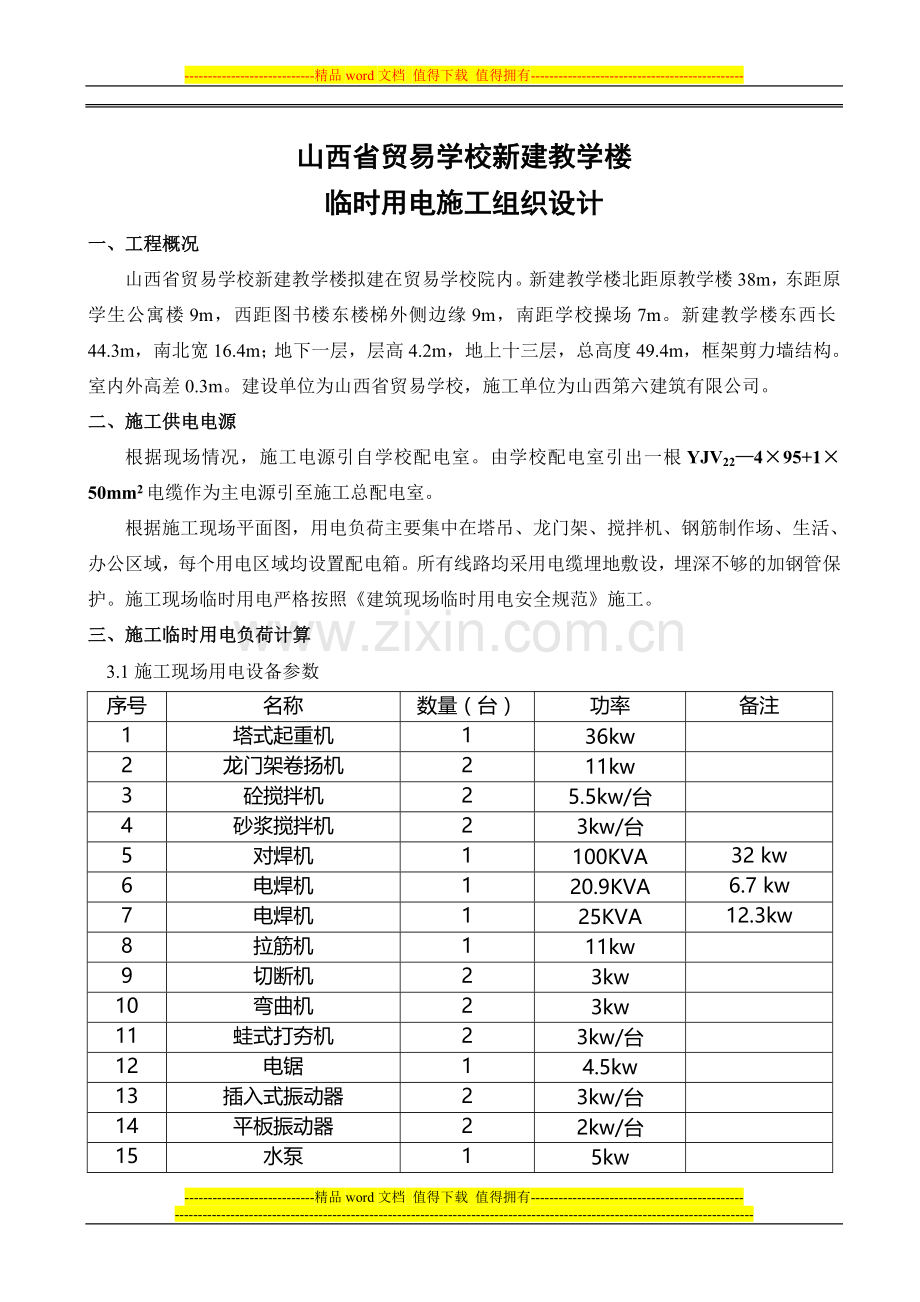

山西省贸易学校新建教学楼
临时用电施工组织设计
一、工程概况
山西省贸易学校新建教学楼拟建在贸易学校院内。新建教学楼北距原教学楼38m，东距原学生公寓楼9m，西距图书楼东楼梯外侧边缘9m，南距学校操场7m。新建教学楼东西长44.3m，南北宽16.4m；地下一层，层高4.2m，地上十三层，总高度49.4m，框架剪力墙结构。室内外高差0.3m。建设单位为山西省贸易学校，施工单位为山西第六建筑有限公司。
二、施工供电电源
根据现场情况，施工电源引自学校配电室。由学校配电室引出一根YJV22—4×95+1×50mm2电缆作为主电源引至施工总配电室。
根据施工现场平面图，用电负荷主要集中在塔吊、龙门架、搅拌机、钢筋制作场、生活、办公区域，每个用电区域均设置配电箱。所有线路均采用电缆埋地敷设，埋深不够的加钢管保护。施工现场临时用电严格按照《建筑现场临时用电安全规范》施工。
三、施工临时用电负荷计算
3.1施工现场用电设备参数
序号
名称
数量（台）
功率
备注
1
塔式起重机
1
36kw

2
龙门架卷扬机
2
11kw

3
砼搅拌机
2
5.5kw/台

4
砂浆搅拌机
2
3kw/台

5
对焊机
1
100KVA
32 kw
6
电焊机
1
20.9KVA
6.7 kw
7
电焊机
1
25KVA
12.3kw
8
拉筋机
1
11kw

9
切断机
2
3kw

10
弯曲机
2
3kw

11
蛙式打夯机
2
3kw/台

12
电锯
1
4.5kw

13
插入式振动器
2
3kw/台

14
平板振动器
2
2kw/台

15
水泵
1
5kw

16
照明

10kw

17
其他

10kw

3.2 负荷计算
A 所有用电设备的总设备容量：
∑Pe=36+2×11+2×5.5+2×3+32+6.7+12.3+11+2×3+2×3+2×3+4.5+2×3+2×2+5+10+10
= 182.5kw
B不同暂载率的用电设备的容量换算
6、7号电焊机的设备容量为：
Pe = S JC cosφ Pe = S JC cosφ
= 20.9× 0.65 ×0.4 = 25 × 0.65 ×0.4
= 6.7kw = 12.3kw
5号对焊机的设备容量为：
Pe = S JC cosφ
= 100× 0.2 ×0.7
= 32kw
C 单相用电设备的不对称容量换算：
可将6号电焊机接于A、B相间，5号对焊机接在B、C相间，7号电焊机接于C、A相间。单相照明线路可均匀分配在三相电源上。于是单相不对称容量为：
32－（6.7+12.3）=13kw，小于三相用电设备总容量的15%，所以不换算。
D 施工现场的计算负荷为:
Pj = Kx∑Pe = 0.6×182.5 = 110kw
Qj = Pj tgφ = 110×1.17 = 128.7kvar
Sj = Pj2+Qj2 = 1102+128.72 = 169.3KVA
Ij = Sj÷ 3 Ue = 169.3÷(1.732×0.38) = 257.2A
（1）总配电箱至第一分箱（塔吊）的计算负荷：
Pj = Kx∑Pe = 0.6×（36+5.5+6+5+4.5+6.7）= 38.2kw
Qj = Pj tgφ = 38.2×1.73 = 66.1kvar
Sj = Pj2+Qj2 = 38.22+66.12 = 76.4KVA
Ij = Sj÷ 3 Ue = 76.4÷(1.732×0.38) = 116A
（2）总配电箱至第二分箱（钢筋）的计算负荷：
Pj = Kx∑Pe = 0.7×(32+12.3+11+6+6)= 47.1kw
Qj = Pj tgφ = 47.1×1.73 = 81.5kvar
Sj = Pj2+Qj2 = 47.12+81.52 = 94.1KVA
Ij = Sj÷ 3 Ue = 94.1÷(1.732×0.38) = 143A
（3）总配电箱至第三分箱（龙门架）的计算负荷：
Pj = Kx∑Pe = 0.8×（11+11+6+10+5）= 34.4kw
Qj = Pj tgφ = 34.4×1.02 = 35kvar
Sj = Pj2+Qj2 = 34.42+352 = 49.1KVA
Ij = Sj÷ 3 Ue = 49.1÷(1.732×0.38) =74.6A
（4） 总配电箱至照明分箱的计算负荷：
因采用照明为纯电阻性负荷，所以
Pj = Kx∑Pe =1×10 = 19kw
Ij = Pj÷ 3 Ue = 19÷(1.732×0.38) = 30A
四、开关电器选择：
A 总配电箱开关电器的选择
（1）总隔离开关的选择：
隔离开关必须在无负荷条件下分闸、合闸，其额定容量应大于电线电缆的长期允许载流量。∵Ij=257A，总隔离开关应选用HD加护罩380V，3级400A；故选用HD13B2－400/31型隔离开关。
（2）总漏电保护器的选择：
总箱内应设置一个总漏电保护器，380/220V，4级400A，额定漏电动作电流为250A。故选用DZ20L－400/4300型。
（3）分路断路器的选择：
各路干线开关均选用DZ系列自动开关，其中Y为一般型。
①∵Ij=116A，∑总－塔吊分箱用YJV22－3×35＋2×25mm2的电缆，采用DZ20Y—225/3300复式脱扣器，额定电流为225A，整定电流为125A；
②∵Ij=143A，∑总－钢筋分箱用YJV22－3×50＋2×25mm2的电缆，采用DZ20Y—225/3300复式脱扣器，额定电流为225A，整定电流为200A；
③∵Ij=74.6A，∑总－龙门架分箱用YJV22－3×35＋2×25mm2的电缆，采用DZ20Y—225/3300复式脱扣器，额定电流为225A，整定电流为100A；
B 分配电箱开关的选择：
第一（塔吊）分配电箱开关电器选择：
分箱总隔离开关选择：
由总箱知，总开关为DZ20Y—225/3300；故第一分箱隔离开关选用HD11B—200/3108，断路器选用DZ20Y—200/3300；
第一分箱内有塔吊、砼搅拌机、蛙式打夯机、水泵、电锯及电焊机。
塔式起重机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
砼搅拌机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
电焊机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
蛙式打夯机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
水泵回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
电锯回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
第二（钢筋）分配电箱开关电器选择：
分箱总隔离开关选择：
由总箱知，总开关为DZ20Y—225/3300；故二分箱隔离开关选用HD11B—200/38，断路器选用DZ20Y—225/3300；
第二分箱内有对焊机、电焊机、拉筋机、切断机两台、弯曲机两台。
对焊机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
7号电焊机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
拉筋机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
切断机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
弯曲机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
第三（龙门架）分配电箱开关电器选择：
分箱总隔离开关选择：
由总箱知：总开关为DZ20Y—225/3300；故一分箱隔离开关选用HD11B—200/3108，断路器选用DZ20Y—100/3300；
第三分箱内有龙门架二台、砼振动器、砂灰机两台、移动箱。
龙门架回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
砼振动器回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
移动箱回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
砂灰机回路选用HD11B—100/38型隔离开关，TGM10—100/330型断路器；
照明分配电箱开关电器选择：
因照明属纯电阻性负荷，故选用DZ15LE—40/490型漏电保护器，漏电动作电流≤15mA，动作时间≤0.1S。
C 开关箱电器选择：
第一分配电箱所属开关箱电器选择：
塔式起重机开关箱选用HK2—100/3型隔离开关，DZ15LE—100/490型漏电保护器；
砼搅拌机开关箱选用HK2—32/3型隔离开关，DZ15LE—32/490型漏电保护器；
电焊机开关箱选用HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器；
蛙式打夯机开关箱选用HK2—32/3型隔离开关，DZ15LE—32/490型漏电保护器；
水泵开关箱选用HK2—32/3型隔离开关，DZ15LE—32/490型漏电保护器；
电锯开关箱选用HK2—32/3型隔离开关，DZ15LE—32/490型漏电保护器。
第二分配电箱所属开关箱电器选择：
对焊机回路选用HD11B—100/38型隔离开关，DZ15LE—100/490型漏电保护器；
7号电焊机回路选用HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器；
拉筋机回路选用HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器；
切断机回路选用HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器；
弯曲机回路选用HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器。
第三分配电箱所属开关箱电器选择：
龙门架回路选用HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器；
砼振动器回路选用型HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器；
移动箱回路选用HK2—63/3型隔离开关，DZ15LE—63/490型漏电保护器；
砂灰机回路选用HK2—32/3型隔离开关，DZ15LE—32/490型漏电保护器；
五、导线及导线截面的选择
选用低压塑料电缆的程序为：先按允许温升初选截面，使Ij小于电缆允许载流量。然后再用电压损失校核，使其小于电压损失规定值为满足要求。
使用YJV22—0.6/1KV铜芯电缆，芯线最高温度为65℃，土壤热阻系数为0.8。
1．进户线：
由上可知，Ij=257.2KVA，查表可选4×95+1×50mm2电缆。
2．总配电箱至塔吊分箱，L1=70m=0.07km，
∵Ij =116A，Pj =38.2kw，Qj =66.1Kvar，查表，初选3×35+2×25mm2的电缆。
电压损失计算：
X0
10Ue2
ΔU1%= ∑PaLa + ∑QaLa
0.54
1.44
R0
10Ue2
0.28
1.44
= ×2.7 + ×4.63
= 1.90% ＜ 5% 满足要求。
故选用YJV22—3×35+2×25mm2的电缆。
3．总配电箱至钢筋分箱，L1=50m=0.05km，
∵Ij =143A，Pj =47.1kw，Qj =81.5Kvar，查表，初选3×50+2×25mm2的电缆。
电压损失计算：
R0
10Ue2
X0
10Ue2
ΔU1%= ∑PaLa + ∑QaLa
0.27
1.44
0.39
1.44
= ×2.4 + ×4.1
= 1.50% ＜ 5% 满足要求。
故选用YJV22—3×50+2×25mm2的电缆。
4．总配电箱至龙门架分箱，L1=80m=0.08km，
∵Ij =74.6A，Pj =34.4kw，Qj =35Kvar，查表，初选3×35+2×25mm2的电缆。
电压损失计算：
X0
10Ue2
ΔU1%= ∑PaLa + ∑QaLa
R0
10Ue2
0.54
1.44
0.28
1.44
= ×2.80 + ×2.80
= 1.60% ＜ 5% 满足要求。
故选用YJV22—3×35+2×25mm2的电缆。
5．总配电箱至照明分箱
∵Ij =30A，故选用BVV—6mm2铜芯聚氯乙烯电线。
六、变压器容量选择
根据负荷计算得出的现场总用电计算视在功率Sj，选择变压器容量ST，应使ST≥Sj。
Sj = 169.3KVA，拟选用SL7—10/0.4~0.23KV的变压器。
七、防雷接地
接地装置敷设时必须符合下列要求：
1． 接地体与接地线的连接应采用焊接。
2． 接地线与接地设备的连接可用焊接或螺栓连接。用螺栓连接时应设防松螺帽或加防松垫片。
3． 接地线连接处应采用搭接焊。对于扁钢，其搭接长度应为其宽度的2倍，不少于三面施焊；对于圆钢，其搭接长度应为圆钢直径的6倍，双面施焊（单面不得少于12倍）。
4． 每一接地装置的接地线应采用两根以上导体，并在不同点与接地体焊接。
5． 接地体周围必须是原地土壤，并与土壤紧密接触，不得有垃圾或非导电杂物。
八、安全用电技术措施：
1． 该临时用电设计适用于本工程现场中性点直接接地的380V / 220V三相五线制低压电力系统。
2． 电气设备的设置安装、防护、施工人员操作必须符合JGJ46—2005《施工现场临时用电安全技术规范》的要求，持证上岗。
3． 接地与接零：
（1） 在施工现场专用的中性点直接接地的低压电力系统中，必须采用TN—S接零保护系统。
（2） 保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源的零线引出；保护零线必须在总配电室、配电线路中间每隔50m和配电线路末端至少三处作重复接地，重复接地线应与保护零线连接可靠；电气设备正常工作下不带电的金属外壳等部分均应做保护接零。
（3） 施工现场的配电室和配电开关箱用电机具应装设三级漏电保护器；配电室漏电保护器设定的漏电动作电流应大于30mA（选用250mA），动作时间不小于0.1s（选用0.1s）；开关箱的应小于30mA，动作时间小于0.1s。施工现场临时用电应执行“三级配电、两级保护”，开关箱应按照“一机、一箱、一漏、一闸”设置。分配电箱与开头箱及固定设备间的距离必须符合规范要求。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（4） 开关电器和电气装置必须完好无损，开关电器及电气装置必须装设端正、牢固，不得拖地放置，带电导线与导线之间的接头必须绝缘包扎。带电导线上严禁搭、挂、压其他物件，电气装置的电源的进线端必须做固定连接；配电开关箱应做名称、用途、分路、标记，箱内不得有杂物，箱必须上锁，由专职工长负责。
（5） 设置必要的警卫和基坑夜照明，对各类用电人员进行安全用电基本知识和教育培训。定期检修配电室、电气装置等，并有专人组织、专人指挥、指定的电工维修，做好检测记录和工作日志。
九、电气防火措施
1． 合理配置整定，更换一些保护电器，对电路和设备的过载短路故障进行可靠的维修保护。
2． 在电气装置和线路周围标止使用火源，严禁堆放易燃物品。
3． 在配电室等处设置绝缘式干粉灭火器、砂箱等消防器材。
4． 合理设置防雷击装置。
5． 焊接机械应放置在防雨和通风良好的地方，焊接现场不得堆放易燃易爆物品。
十、电气设计施工图（附图）
A 施工现场临时用电平面布置图；
B 施工现场临时用电供配电系统图；
C 配电箱接线示意图。
