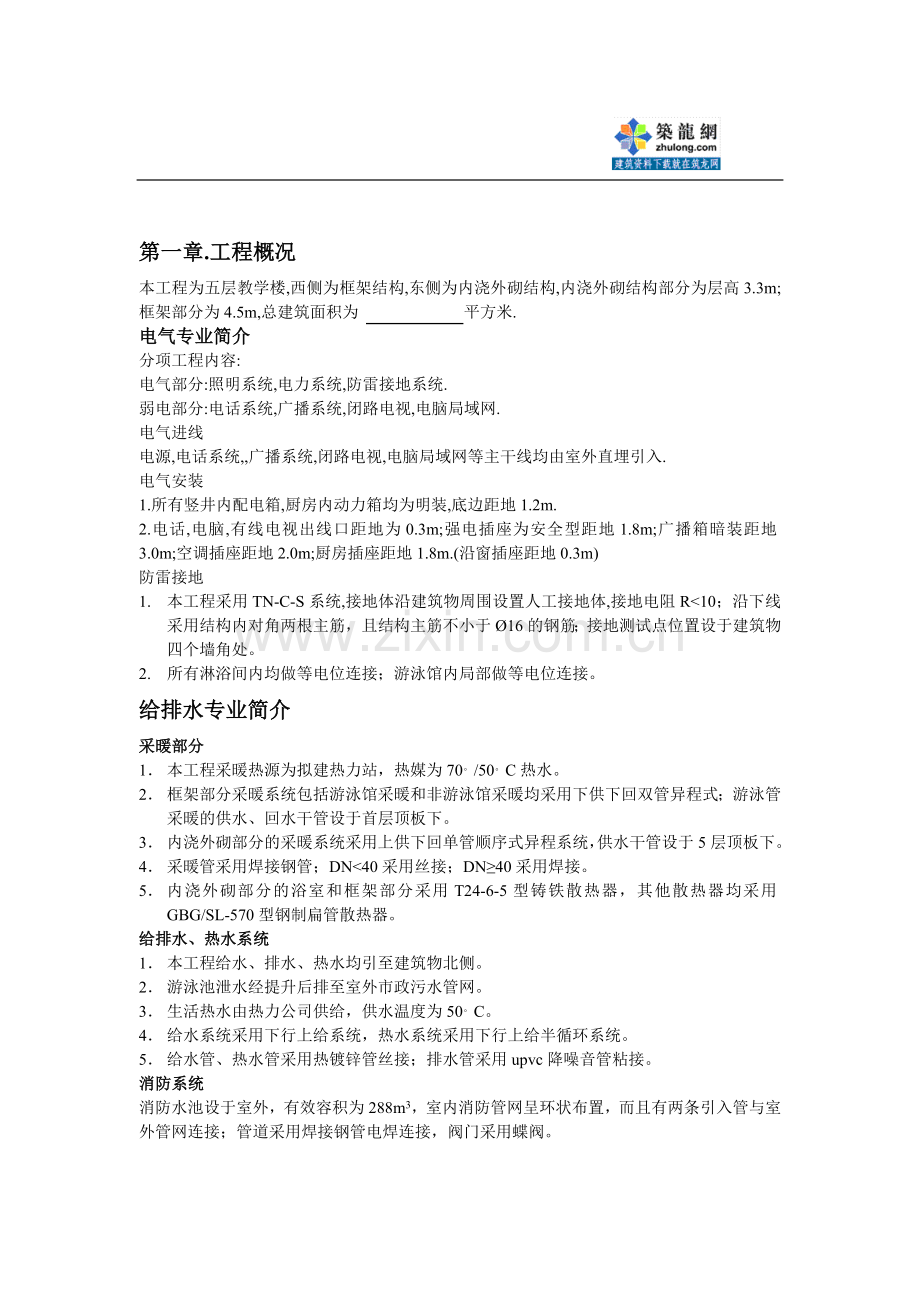

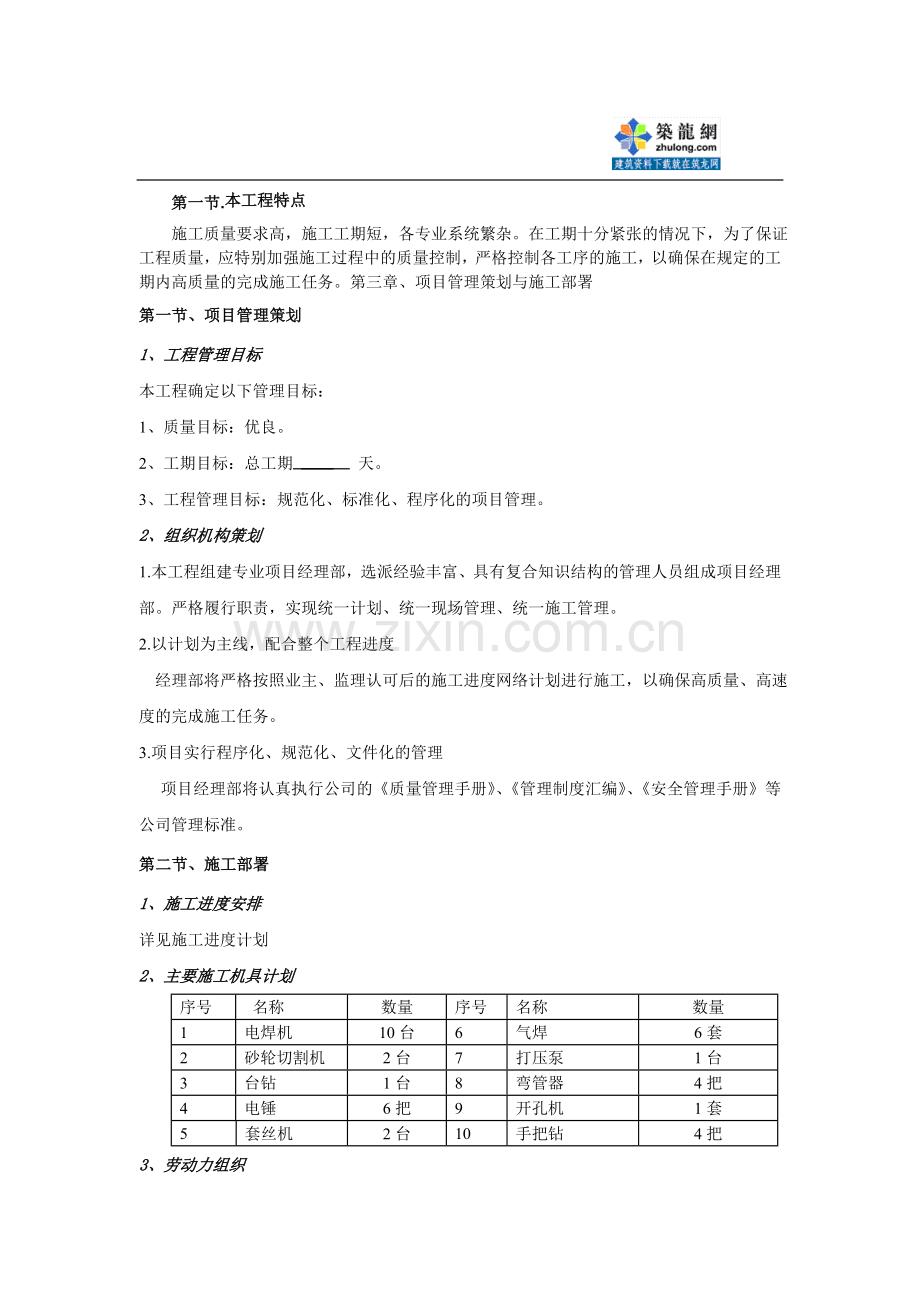

第一章.工程概况本工程为五层教学楼,西侧为框架结构,东侧为内浇外砌结构,内浇外砌结构部分为层高3.3m;框架部分为4.5m,总建筑面积为 平方米.电气专业简介分项工程内容:电气部分:照明系统,电力系统,防雷接地系统.弱电部分:电话系统,广播系统,闭路电视,电脑局域网.电气进线电源,电话系统,广播系统,闭路电视,电脑局域网等主干线均由室外直埋引入.电气安装1.所有竖井内配电箱,厨房内动力箱均为明装,底边距地1.2m.2.电话,电脑,有线电视出线口距地为0.3m;强电插座为安全型距地1.8m;广播箱暗装距地3.0m;空调插座距地2.0m;厨房插座距地1.8m.(沿窗插座距地0.3m)防雷接地1. 本工程采用TN-C-S系统,接地体沿建筑物周围设置人工接地体,接地电阻R10；沿下线采用结构内对角两根主筋，且结构主筋不小于16的钢筋；接地测试点位置设于建筑物四个墙角处。2. 所有淋浴间内均做等电位连接；游泳馆内局部做等电位连接。给排水专业简介采暖部分1 本工程采暖热源为拟建热力站，热媒为70。/50。C热水。2 框架部分采暖系统包括游泳馆采暖和非游泳馆采暖均采用下供下回双管异程式；游泳管采暖的供水、回水干管设于首层顶板下。3 内浇外砌部分的采暖系统采用上供下回单管顺序式异程系统，供水干管设于5层顶板下。4 采暖管采用焊接钢管；DN200坡度0.0350.0250.0200.0100.0082.5管道连接的技术要求：1.丝扣连接：a.断管：根据现场测绘草图，在管材上画线，按线断管。b.套丝：将断好的管材按管径尺寸分次套制丝扣，管径15-32mm套2次，40-50mm者套丝3次，70mm以上者套3-4次。c.配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。d.管段调直：将已装好管件的管段，在安装前进行调直。2.法兰联接： a.管段与管段或管道与法兰阀门连接时，按照设计要求和工作压力选用标准法兰盘。b.管道的法兰连接处，法兰垂直于管子中心线，法兰的衬垫不得突入管内，连接法兰的螺栓，螺杆突出螺母长度不得大于螺杆直径的1/2。3.焊接连接：a.管道焊接一般采用对口型式及组对。组对应符合下表要求：手工电焊对口型式及组对要求接头尺寸(mm) 接头名称壁 厚间 隙钝 边坡口角度dCPa不开坡口对接50.5-1.500管子对接5-81.5-2.51-1.560-70V型坡口8-122-31-1.560-75氧乙炔焊对口型式及组对要求接头接头尺寸(mm)名称 厚度 间隙 钝边 坡口角度对接不开坡口31-2对接V形坡口3-62-30.5-1.570-90b.焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下可点焊三个点，管径在150mm以上以点焊四个点为宜。管材壁厚在5mm以上者应对管端焊口部位铲坡口。铝塑管安装基本要求切割：使用专用管剪或手锯及其其它切割工具切断。弯曲：将直径适宜的弹簧塞入管内的弯曲部位，用手徐徐施力弯曲。与管件连接：用专用整圆扩孔将管子整圆扩孔；拧下接头上的紧固螺母和卡紧环，将接头体插入管子；装上紧固螺母和卡紧环，用扳手拧紧螺母。PP-R管材管材与管件采用热熔焊接方式连接，与金属管道用带螺纹的管件连接，热熔焊接应严格按操作程序执行。管道安装：. 1.安装准备： 认真熟悉图纸，对施工人员进行技术交底，组织施工人员学习相应的施工工艺标准及规范，为安装工作做好准备。2.预制加工： 按设计图纸画出管路分路、管径、变径、预留管口、阀门及其它附件位置等的施工草图，在实际安装位置作好标记，按分段量出管道实际尺寸，按此进行预制加工。3.干管安装： 安装时一般从总进入口开始操作。安装前清扫管膛，安装后找直找正，复核甩口位置、方向及变径无误。管道穿地下室防水墙体应做防水套管（采用钢性），做法按照91SB-给36。铸铁管道采用型防水套管，钢管采用型防水套管，套管部分加工完成后，在其外壁均刷底漆一道，外层防腐执行91SB-给09的相关要求。4.立管安装： 竖井内立管安装的卡件在管井口设置型钢，上下统一吊线安装卡件。卫生间的给水，热水供、回水及中水供水管道的立管要求做钢套管，套管直径比管道大2号，套管顶部高出地面20mm，套管底部与楼板底面平，套管与管间填密封膏。管道及设备的保温、防腐及面漆：a.生活热水系统的水平干管及其立管，采用30mm厚超细玻璃棉管壳保温，做法按照91SB-暖61。b.吊顶内的给排水管道做防结露保温，给水管采用20mm厚，排水管采用10mm厚；通过非空调房间的给水管采用60mm厚，排水管采用40mm厚不燃型或难燃型聚乙烯泡沫塑料管壳或板材对缝粘接，外绕密纹玻璃丝布，再刷防火漆两道。c.雨水管道：埋设及暗设雨水管内外刷沥青漆两道，明设外刷红丹防锈漆两道，银粉两道。3. 管道试压及系统调试管 道 试 压1.管道试压a.暗装、保温的管道安装完毕后、隐蔽前按设计规定对管道系统进行强度、严密性试验，以检查管道系统及各连接部位的工程质量。b.管道试压的程序：1、试压前应将预留口堵严，关闭入口总阀门和所有泄水阀门及低处放风阀门，打开各分路及主管阀门和系统最高处的放风阀门；2、打开水源阀门，往系统内充水，满水后放净空气，并将阀门关闭；检查系统，如有漏水处应作好标记，修理后重新打压直至不渗、不漏；3、拆除试压水泵和水源，把管道系统内水泄净。c.试验压力的标准：室内给水、热水管道的试验压力：高区l.5Mpa，低区0.6MPa，10分钟内压力降不大于0.05MPa，降至工作压力后进行外观检查无渗漏为合格。 综合试压，冷热水管道，试验压力同上，试验时间1小时，压力降不超过0.05MPA，不渗不漏为合格。2.灌水试验：a.排水管道的吊顶，管井等隐蔽工程在封闭前进行灌水试验。b.灌水试验：1、污废水管注水高度以一层楼高度为标准，雨水管注水高度至立管上部雨水斗，满水15分钟，再灌满延续5分钟，不渗不漏为合格。2、所有水箱做充水试验，24小时各处无渗漏及明显洇湿为合格。系统 冲 洗1.管道系统的冲洗在管道试压合格后，调试前进行。2.管道冲洗进水口及排水口应选择适当位置，并能保证将管道系统内的杂物冲洗干净为宜。排水管截面积不小于被冲洗管道截面的60%，排水管接至排水井或排水沟内。3.给水管道以系统最大流量、不小于1.5m流速进行管路冲洗，直至出口处的水色和透明度与入口处目测一致为合格。4.系统冲洗前将管路上的过滤装置、有关阀门拆掉，冲洗合格后再装上。3.3 通水试验： 给水系统：按设计要求同时开放的最大数量的配水点，全部达到额定流量。 排水系统：按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。第三节、冬、雨季施工措施 本工程施工需经过冬、雨季，应采取切实可行的季节性施工措施。雨季来临前，应编制详细的冬、雨季施工方案，随时掌握气象信息，提前安排好施工生产。3.1 雨季施工措施一、 雨季施工设备管理1.进入施工现场露天存放的电气仪表设备，如开关箱(柜)、电动机等都要有防雨设施，不容许放在低洼地方，防止被水浸泡。电气仪表设备要尽快运入库房，减少因露天存放而增加的防护设施费用。2.在雨季所有施工用电设备(如：电焊机、砂轮机、剪板机、套丝机等)都应有防雨设施。3.氧气瓶、乙炔瓶在室外放置时应采取防雨措施。二、雨季施工材料的管理1.进入现场的保温材料要存入库房，露天存放时应垫起，用苫布盖好，避免使材料受潮和雨淋。2.在仓内保管的焊条，要保证离地离墙不少于300mm的距离，室内要通风干燥，以保证焊条在干燥的环境下保存。3.露天存放的钢材下边应用道木或方木垫起避免被水浸泡。4.材料周围应有畅通的排水沟以防积水。三、雨季施工焊接管理1. 雨季室外焊接时，为了保证焊接质量，室外施焊部位都要有防雨棚，雨天没有防雨设施不准施焊。2. 电焊条受潮后需烘干再使用。四、雨季施工技术管理1.雨季中与土建配合施工时尤其要注意到：a. 配合土建的预埋电管及管口要封好，以免水和杂物流进管内，影响施工。b.设备预留孔洞做好防雨措施。如施工现场地下部分设备已安装完毕，要采取措施防止设备受潮、被水浸泡。3. 敷设于潮湿场所的电线管路、管口、管子连接处应作密封处理。4.雨季来临时，必须做好屋面防雷网，如果正式防雷网不能安装条件，则需做临时防雷网，避免雷击。3.2 冬季施工措施一、主要技术措施1 材料堆放：经除锈、防腐处理后的管材、管件、型钢、托吊卡架等金属制品应放在设有防雪、防滑措施，运输畅通的专用场地，场地周围不应堆放杂物。2 管道防冻：冬季施工应尽量避免进行打压、试漏等试验，对已施工完的管线应检查是否存有积水，如有积水应采取可靠措施把水卸净，必要时用空气进行吹扫。3 卫生洁具防冻：冬季不具备通暖条件时，各种洁具必须将水放净，存水弯应无积水。4 冬季通暖时，门窗洞口尽可能封闭严密，可采取临时措施将门窗洞口封堵。冬季通暖时，必须采取措施使室温维持在5度以上方可进行，如不能及时进行通暖的工程，采取可靠措施将水放净，以防冻坏管路及设备。同时应把系统与外网断开，以防阀门关闭不严，外网水流入系统。5 工地临时用水管应采取必要防冻措施。6 冬季外线施工土方开挖时，应根据动土开挖特性采取适当措施，并严格按规定放坡，以防土方塌落。回填土时，应选择含水量较少的土，并进行覆盖保温或搭设取暖棚，保证回填土为不冻土，回填应选在天气好，气温较高时进行，外线施工应避免在严寒季节进行。二、安全措施1 制定现场安全制度，落实安全责任制，做好安全检查及记录。2 制定防火规章制度。每天应有专人值班，防火人员要经常对现场进行巡回检查，发生事故及时处理。现场要配备足够数量的灭火器材，要有灭火设施。动火应持有效用火证，并采取可靠措施。3 施工前要做好对施工人员的安全教育工作，做好安全交底，增强安全人员的安全意识，施工时要有良好的安全防护措施。4 临时用电必须达到安全标准，机电设备要有安全防护措施，不完善不得使用，电工要持证上岗。所有用电设备应有防雪罩或置于棚内。5 施工现场严禁电炉采暖，使用煤炉采暖时要注意通风，严防煤气中毒。6 下雪后及时清理施工现场，保障道路畅通，严禁随意洒水。第四节、交叉施工的主要技术措施 由于工程中结构、给排水、电气等专业交叉施工，故合理安排专业施工程序，解决各专业和专业工种在时间上的搭接施工，对缩短工期，提高施工质量，保证安全生产非常重要。电气专业施工程序在整个大程序的安排下原则上是先配合土建预埋，后设备安装和预埋配线同步进行。在管道交叉时期安装配合顺序及原则1、配合原则给水管让排水管，其它给水、热水管交叉时，管径小的让管径大的，压力管道让非压力管道。各工种基本上要本着小管道让大管道的原则，合理布置、确定和调整本工程管道走向及支架位置。2、管线的合理施工工序 基础房间放线，主龙骨立完管道初安装试压管道保温封墙吊顶交管道二次安装（卫生洁具等安装）精装修管道检查（是否在精装修中遭到破坏）通水检查管线清冼交业主3、与二次装修之间的配合： 确定二次装修的范围，边界处各专业甩口位置：对于无法确定的二次装修的部位仍按原图施工，二次装修单位进场后，根据二次装修图与二次装修单位协商，确定各施工单位施工范围及交界处配合原则，交叉施工时确定工期及顺序。1.安装施工单位的责任工程师要熟悉精装修施工图纸，主要了解各部位的吊顶标高、吊顶的综合布局，确定有关设备部件如风口、灯具、喷洒头等的具体位置，要了解墙的具体做法（厚度），精装修单位要及时定出吊顶的标高线、墙面的基准线。3.精装修在封吊顶、轻钢龙骨墙的时候必须事先得到安装单位的签认，以保证工序的衔接，吊顶内设有阀门、设备处，由二次装修在吊顶上设检修孔，其位置有双方现场确定。第六章、保证质量措施第一节、总则建立可靠的质量保证体系 根据我公司的质量方针，本工程具体实施中，我公司将运用先进的技术、科学的管理、严谨的作风，精心组织、精心施工，以优质的产品满足业主的要求。本公司已通过了ISO-9002质量体系认证，并建立了本公司的质量保证手册，对各项工作实行规范化管理，加强了质量管理的基础工作，使企业对工程质量保证能力显著提高。建立组织保证体系1、建立项目经理承包制，落实质量责任制，使责权利相统一，把工程质量与经济效益挂钩，项目经理对工程进行全面领导，对质量全面负责，是质量的第一责任者，项目技术负责人代表项目经理对质量工作进行具体的管理，是质量第二责任者。建立由项目经理领导，项目技术负责人中间控制，责任工程师、质检员基层检查的三级管理系统。2、加强质量意识教育，树立“百年大计，质量第一”的思想，使每个施工人员意识到质量、效益是企业的生命，只有创造优质的工程，提高经济效益，提供优质的服务，才能提高自身的竞争力。3、严格试验管理、计量管理，使各项与工程质量有关的工作得到有效控制。4、建立一整套行之有效的质量管理制度：1）、质量否决制：坚持质量一票否决制，管理人员所负责质量方面出了问题，扣发奖金；施工分项没有达到规定标准，不予拨付工程款、工程量不得确认；质量没把握，不得继续施工。2）、坚持样板制：所有工序施工前，必须先做样板，经各有关人员验收合格后，方可进行工序的大面积施工。3）、坚持三检制：班组要设自检员，施工队设专检人员，每道工序都要坚持自检、互检、交接检，否则不得进行下道工序。4）、坚持方案先行制：每项工作必须有实用有效的书面技术措施，否则不得施工。5）、坚持审核制：每一项工作至少一个人进行审核，特别对技术措施及施工实施，必须多道把关、双重保险。6）、坚持标准化制：对工作做法，日常工作程序要制定标准，做到事事有标准，人人按标准。7）、坚持质量目标管理制：根据本工程质量目标，制定本单位分部、分项工程质量目标，确保质量总目标顺利实现。第二节、施工准备过程质量保证措施1、按优化的施工组织设计和施工方案进行各项施工准备工作，编制工程项目质量保证计划，预防质量通病。2、做好图纸会审和技术交底及技术培训工作，专业工种要持证上岗。3、正确选择、合理调配施工机械设备，做好维修保养工作，使机械设备处于良好技术状态。4、选派合格的劳务队伍。我分公司工程部经常深入工地对各劳务队伍进行考核，随时解决存在的问题，对不合格队伍坚决予以除名。第三节、施工过程质量保证措施1、严格按照施工工艺标准施工。严格工序管理，坚持自检、互检、交接检，作好隐蔽、预检工作。2、严格作业指导书制度。为了确保工程质量，在每道工序进行之前均要由责任工程师制定作业指导书，明确作业条件、操作工艺、质量标准和成品保护措施等内容并对施工班组进行交底。3、实行工序质量否决权，不合格工序坚决返工。4、在关键部位建立质量管理点，开展活动，向科学管理要质量。5、建立高效灵敏的质量信息反馈系统。在施工过程中，我们建立以项目经理为中心，以专业管理人员、施工队、业主、监理及工程质量监督站为节点的信息反馈系统，发现问题及时解决，以保证工程质量。第四节.质量检验1、做好分项工程质量验评工作。2、所有原材料，半成品必须有合格证（材质证明）或检验报告。3、所有隐蔽记录必须经业主、监理、公司有关单位验收签字认可，才能组织下道工序施工。4、加强成品、半成品的保护工作。5、技术资料对工程质量具有否决权，因此技术资料必须齐全、完整、及时、真实交圈。严格执行公司对工程质量的奖罚规定，以经济手段促进和确
