湘潭市水产品物流中心

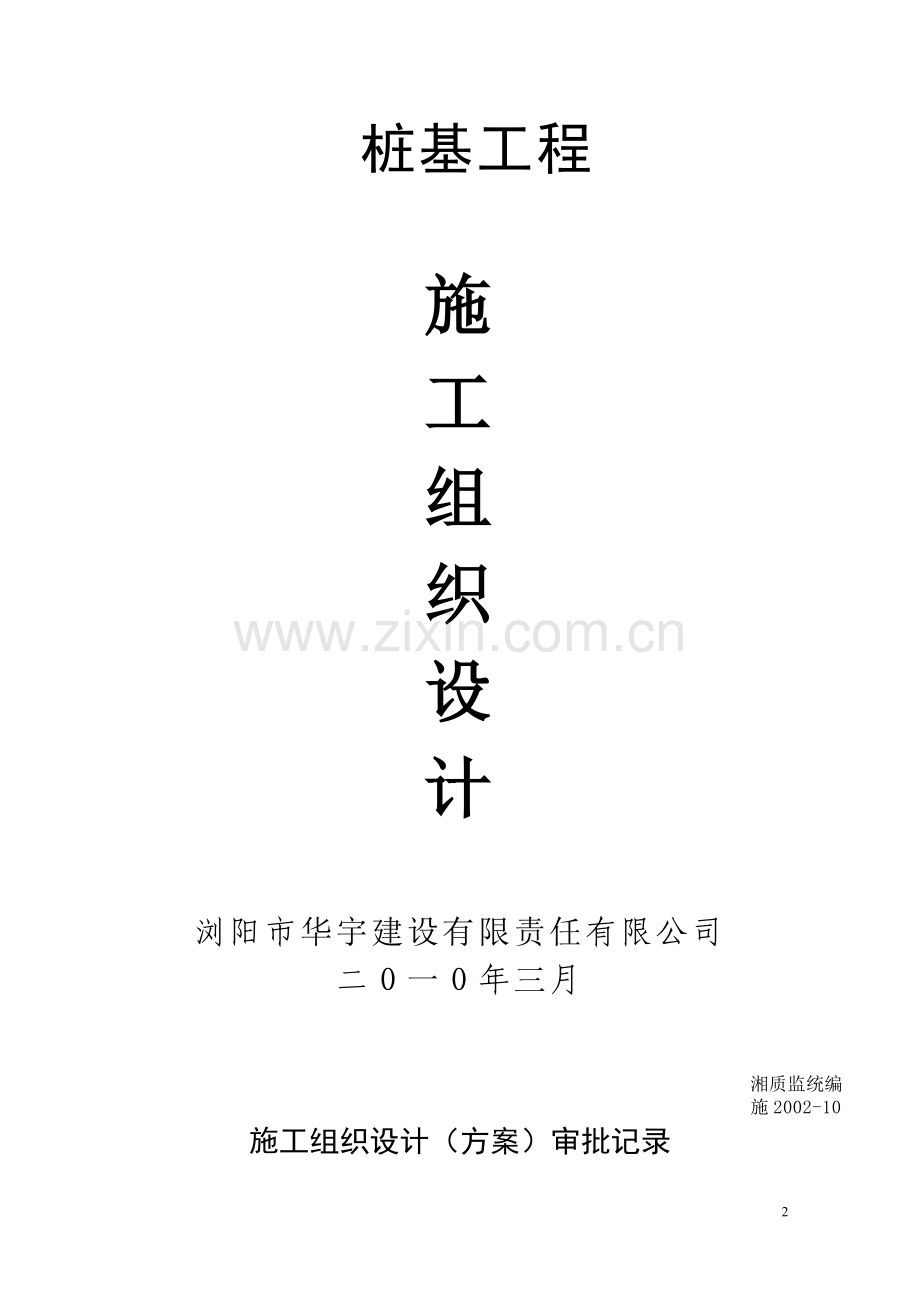

桩基工程

施
工
组
织
设
计

浏阳市华宇建设有限责任有限公司
二O一O年三月

湘质监统编
施2002-10
施工组织设计（方案）审批记录

工程名称：湘潭市水产品物流中心
结构类型： 砖 混/钢结构
结构层次： 2层/1层
建筑面积： /
我项目部根据施工合同和施工图设计的要求已完成了 湘潭市水产品物流中心栋桩基工程 施工组织设计（方案）的编制，并经公司技术部门组织审查批准，请予审查。

附：施工组织设计（方案）。

项目经理：
项目部（章）
2010年 月 日
专业监理工程师审查意见：

专业监理工程师：
2009年 月 日
监理（建设）单位审核意见：

监理单位项目总监理工程师 监理（建设）项目部（章）
(建设单位项目技术负责人)： 2009年 月 日

施工方案批准页：
本施工方案是指导本工程工作的技术性文件，是项目经理部制定的法规性文件之一，是项目部《质量保证计划》中的一个重要组成部分，要求项目部全体施工人员必须认真学习、严格执行，确保本工程质量目标的全面实施。

编制人：
审核人：
批准人：

一、 编制依据
1、根据桩基工程施工图。
2、《砼结构工程施工验收规范》GB50204—2002。
3、安全生产有关法规。
4、现场具体情况。
二、 工程概况
本工程1、2#栋为砖混2层，1#建筑面积为587.15平方米，2#建筑面积为632.74。简易车间一、二为单层钢结构，建筑面积均为571.2平方米。
拟建房屋采用洛阳铲桩基础，桩长按实约6.5M，桩身进入承台100mm，端桩进入持力层0.5m以上，单桩承载力特征值180KN。根据地质报告，桩端持力层为圆砾层，桩径为300mm，钢筋主筋为5φ12，箍筋为6@200，螺旋箍点焊在纵筋上，砼保护层厚度50mm，桩身砼强度等级为C25。
三、 施工程序及安排
1、进行图纸会审；
2、组织钢材、水泥、砂卵石进场抽样送检做试配;
3、组织技术人员及配套人员测放龙门架、分轴线及桩位；
4、组织全部设备及施工人员进场做准备；
5、分别选择填土最浅及最深的位置打2个试桩，核对该孔位置与岩土报告是否相符，确定具体的施工程序;
6、结合工程地质报告及打试情况，向所有现场施工人员及技术人员讲具体施工要求及保证质量、安全和进度措施；
7、组织桩基施工，2台机组计划每天成桩10~15根，施工工作日（雨天及停电除外10~20天完成）。
四、 桩基施工的具体程序及措施：
具体的施工程序:
1、对所放的桩位进行复核、校验，调整桩基就位，使其钻头中心对准桩位标记开孔，防止桩位偏移；
2、用钻头冲挖至圆砾层位置。在成孔过程中根据地下水的情况及时用相应长度的套管隔水；随时修正支架的位置和套管的垂直度，确保不因支架的某一支承点沉陷引起桩的偏位或影响桩的倾斜度；遇到孤石或其他异常情况时，及时核对工程地质报告，及时采取有效措施，防止错把孤石当作持力层，一般终孔时，要确实看到钻头带上圆砾土，确实判断是持力层，钻头夹力很大而又不能带上圆砾时，要由经验丰富的施工员确认方可终孔成桩，并请建设方代表、监理单位确认。
3、夯底时采用砼干料，边用强夯锤夯实。拌合料，水泥与卵砾石的比例为1：8——1：5，开始1：8，逐渐水泥的比例加大，即将夯填结束时，达到1：5；每次填料原则上深度30cm左右，逐渐每次的夯填料减少；强夯终结时，每锤（高度10米左右）的贯入度 ≦5cm并且夯填料未进入套管内。
4、适量放入水泥与卵砾石比例>1：5的干拌料，用平底夯锤夯实。要切实避免夯填料进入到套管内。
5、套管内壁浇少量清水，以利于拔套管时砼与套管迅速分离。
6、浇灌拌制好的砼，适时放入钢筋笼。一定要注意浇灌的质量，严格按照砼配合比的比例拌制，对拌制不符合要求的砼，一定不能贯入桩孔内；放钢筋笼时一定要尽量估计其高度，防止钢筋笼顶端的位置过高或过低。
7、边拔套管边补充砼。拔管时一定要控制拔管的速度，软土较厚时要拔停结合。
8、打振动棒时控制好砼的高度及钢筋笼的处理。拔出套管打振动棒时，要注意棒头的方向，尽量在钢筋笼的中心上下来回进行振捣，确保砼振捣密实；当发现砼下落较深未达到所要求的桩顶高度时要及时添加砼并防止夹带泥土；当发现钢筋笼过低时，及时加插钢筋作为补救措施。

五、 人员配置及材料设备筹备
工程项目部人员安排如下：
职 称
姓 名
证书号
总施工
邓细如

技术负责
罗 磊

质 检 员
谢湘波

施 工 员
罗定文

材 料 员
黄钢

施工班组

六、 进场施工机具表
序号
机械名称
单位
数量
进场时间
1
洛阳铲打桩机
台
3
开工前
2
350L型搅拌机
台
2
开工前
3
电焊机
台
1
开工前
4
插入式振动器
台
2
开工前
5
切割机
台
1
开工前
6
斗车
台
10
开工前
7
水准仪
套
1
开工前
9
氧焊
套
1
开工前
10

七、 施工质量技术措施
为确保洛阳铲桩的工程质量，将按下列措施实行。
1、场地平整。若使桩机能正常操作行使，场地平整度应控制在5%以内，桩机就位安装必须保持平正、稳固、机架确保垂直，如：
项目
桩位允许偏差(mm)
桩径允许偏差（mm）
垂直度
单桩基沿轴线方向
70
±20
1%
条形桩基沿轴线方向
150
3桩以上承台桩
150
就位后机架有倾斜，应用撑竿调整，确保在施工中不出现倾斜、位移，其桩位允许偏差应符合表中要求：
打桩顺序原则应横移退打的方式，自中向两端对称进行，根据持力层埋深情况，从西向东进行，由浅桩向深桩部分施工。
2．桩位布设：桩位控制框线由我公司根据建设单位提供的规划图及基础平面布置图施放，桩位控制框线采用经纬仪定方位，根据设计图所标数据将控制线逐一放置于龙门架上，再用钢卷尺精确量出各轴线距离，用钢锯子分别在龙门架上刻痕，并标注其轴线位置，其后用灰线将各对应的轴线挂起，并按图纸精确量出桩的布置位置，确定桩的中心点，采用醒目的标志确定桩位。
3．混凝土配制与浇灌要求
施工过程中严格按设计混凝土配合比施工，砼配置采用强度等级为P.C32.5复合硅酸盐水泥，粗骨料直径不大于4cm，细骨料选用纯粗净砂，搅拌用水为自来水，采用350L型搅拌机拌料。严格按照配合比控制混凝土坍落度，进料采用重量比计量。料出盘后需做坍落度实验，确保达到设计要求。
4．扩底部分混凝土灌注应严格按扩底程序，扩底参数扩底次数进行，桩身混凝土除保证混凝土的密实度和充盈系数不小于1.1。灌注砼时应按要求制作试块，同一配合比砼试件标准养护每台班不得少于1组（三块）。同标号同条件养护试件不少于3组，砼试块强度等级应满足评定标准之规定。
5．桩顶标高控制：根据设计图纸，测出场地各桩点地坪标高，推算出每根桩的桩顶标高至桩底的深度，施工过程中逐个交底，把桩顶标高控制在规范验收以内。
6．材料控制
对于使用的材料，包括钢筋、水泥、砂石进场时，先向监理部门进行报审见证取样送检合格后，才能进入现场使用。杜绝不合格材料出现在工地。
7．钢筋笼制作与安放
钢筋笼制作应符合设计要求，搬运时应防止扭转、弯曲，其制作质量允许偏差应符合下列要求：
主筋间距：±10mm 钢筋笼直径：±10mm
钢筋间距：±20mm 钢筋笼长度：±100mm
钢筋的安放应根据实际情况，在其顶部预留一定高度的砼料，其高度要求50~100cm为宜，目的是为防止钢筋笼弯曲变形。
八、 材料供应计划（见表）
序号
名称
规格
单位
数量
进场时间
1
水泥
P.C32.5
T

开工前
2
砂
中砂
m3

开工前
3
砾石
2~4cm
m3

开工前
4
钢筋
12
T

开工前
5
钢筋
6
T

开工前

九、 劳动力安排计划及措施
序号
工种区分
投入人数
1
钢 筋 工
4
2
电 焊 工
1
3
砼 工
5
4
桩机操作工
5
5
电 工
3
6
搅拌机司机
2
7
管理人员
6
合计

26

十、 安全保障措施
1、进入现场的管理人员和工作人员，必须戴好安全帽。不准赤足进入施工现场。严禁酒后作业。
2、对新进场的施工人员，必须先进行安全教育，经培训合格后方可上岗，施工前先进行班前安全教育，做好记录。
3、开工前或工作中，应认真检查各联结件、易损件的情况。发现不安全因素及时排除。
4、在高压线两侧10米内不准进行桩机作业，特殊情况确需要施工时，要有安全措施。
5、机架的安装和拆除应按操作规程进行，在安拆的过程中或移机时必须有专人指挥，在作业20米内，严禁闲人靠近。
6、施工现场严禁与工程无关人员入内。
7、卷扬机钢丝绳安全系数要求5~6倍，千斤顶要求10倍，起毛断丝长度小于30D。
8、施工机械和电器设备不得带病运转和超负荷作业，各种机械转动部位必须有防护罩。
9、电机设备检修时，要先切断电源，挂工作牌，要有专人负责，严禁带电工作。
10、实行一机一闸制，配电板要设置铁壳开关箱并加锁，箱内禁止放杂物。
11、所有用电设备必须接零接地并安装触电保安器，箱内保护零线应分开引出，禁止在同一供电线路中一部分设备采用同一接零措施，而另一部分采用保护接地措施。
12、氧气瓶、乙炔发生器要有专人使用和保管，两者存放要有一定距离，氧气瓶不能放在太阳下暴晒，离明火点距离不小于10米。
13、搅拌机要有专人开机，要有接地式接零装置，保险勾要挂好，要经常检查各运转部位是否正常。
14、各种机械防护罩要求完备。
15、现场施工范围内的临时用线均采用电缆线。
16、特殊工种人员，必须持证上岗。
十一、现场文明施工措施
（一） 场地容貌
1、 施工现场是企业面向社会的一个“窗口”。为确保工程现场文明施工，做到“文明不扰民，垃圾不乱倒，车辆不沾泥，污水不外流，管线不破坏，粉尘不乱扬”。首先搞好施工现场周围的安全防护，在出入口设门卫， 建立门卫指定，派专人守卫，非施工人员一律不准进入场内，利用围墙写标语、标牌，做好宣传工作。
2、 在现场主出入口围墙上设置“五牌一图”即工程概况、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌和施工现场平面图。
3、 对场内主要路面及材料堆场进行场地硬化，场内划分卫生责任区，设标志牌，分片包干到人。
4、 工地建筑垃圾集中堆放，定期清运。施工和生活污水经沉淀池净化后有组织地排入下水道，现场发现有积水及时清理，现场道路和排水管道随时保持畅通，发现有堵塞现象及时疏导，以免影响卫生环境。
（二） 材料堆放、环境卫生
1、做到“四净二无”：施工场地整洁干净；砂、水泥彻底用净；现场临时设施等室内外打扫干净；道路畅通无阻碍；排水畅通无积水；场地干净无垃圾。
2、做到“四不见”：不见材料半成品等乱堆乱放；不见五金材料等乱丢；不见砼浆、木屑余料；不见焊把线遍地走。
3、做到“五整齐”：现场钢筋、水泥、砂石等堆放整齐；搅拌站内外整齐；临时设施搭设、消防用具安放整齐。各类材料构件及半成品堆场及临时设施搭设均按审批后的施工平面布置，材料分类堆放，堆码整齐。施工机械定点安放，每台机械设操作负责人，维修保养及时。
4、做到“四清”：工完场地清；活完脚下清；当日作业当日清；设备停用刷洗清。
（三） 治安管理
对职工进行文明教育，提高全员文明施工意识。防止发生偷盗、打架斗殴、赌博等违法乱纪等事件发生。遵守学校的有关安全防范制度，与当地派出所和治安管理机关保持密切联系。建立文明公司和文明责任区，场地清扫分片包干，车辆进出场符合有关规定，做文明施工经常化，创造良好的工作环境。
（四） 生活环境
搞好食堂卫生，炊事人员定期检查身体，持健康证和卫生许可证上岗。腐败变质的食品，不得给施工人员食用，按时供应热开水，定期打扫卫生，做好工人的后勤工作。
十二、质量检测
洛阳铲桩总工期30天。桩身砼强度达28天后，请有关资质的试验单位作动测及静载试验。
