高层建筑消防施工方案示例.doc

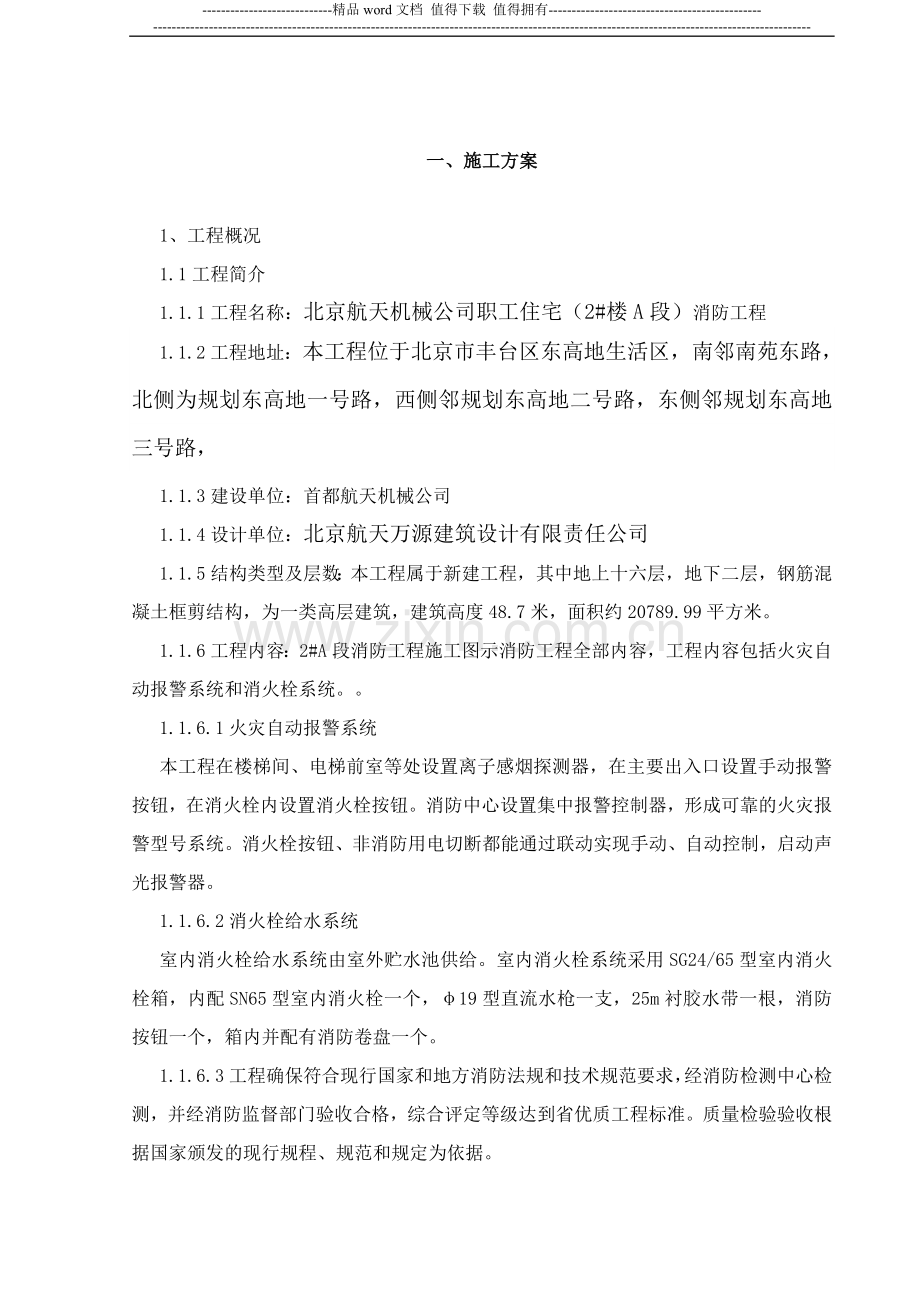

-精品word文档 值得下载 值得拥有-高层建筑消防施工方案江苏建兴建工集团有限公司 2012年5月1日一、施工方案1、工程概况1.1工程简介1.1.1工程名称：北京航天机械公司职工住宅（2#楼A段）消防工程1.1.2工程地址：本工程位于北京市丰台区东高地生活区，南邻南苑东路，北侧为规划东高地一号路，西侧邻规划东高地二号路，东侧邻规划东高地三号路，1.1.3建设单位：首都航天机械公司1.1.4设计单位：北京航天万源建筑设计有限责任公司1.1.5结构类型及层数：本工程属于新建工程，其中地上十六层，地下二层，钢筋混凝土框剪结构，为一类高层建筑，建筑高度48.7米，面积约20789.99平方米。1.1.6工程内容：2#A段消防工程施工图示消防工程全部内容，工程内容包括火灾自动报警系统和消火栓系统。1.1.6.1火灾自动报警系统本工程在楼梯间、电梯前室等处设置离子感烟探测器，在主要出入口设置手动报警按钮，在消火栓内设置消火栓按钮。消防中心设置集中报警控制器，形成可靠的火灾报警型号系统。消火栓按钮、非消防用电切断都能通过联动实现手动、自动控制，启动声光报警器。1.1.6.2消火栓给水系统室内消火栓给水系统由室外贮水池供给。室内消火栓系统采用SG24/65型室内消火栓箱，内配SN65型室内消火栓一个，19型直流水枪一支，25m衬胶水带一根，消防按钮一个，箱内并配有消防卷盘一个。1.1.6.3工程确保符合现行国家和地方消防法规和技术规范要求，经消防检测中心检测，并经消防监督部门验收合格，综合评定等级达到省优质工程标准。质量检验验收根据国家颁发的现行规程、规范和规定为依据。1.2施工工期：配合主体、装修，在2014年6月底前安装调试完毕。1.3工程特点1.3.1工程施工时，对工地安全文明施工以及组织材料、设备进场、施工噪音等的要求都要非常严格，为树立我公司的品牌形象，则必然对本工程现场施工的综合管理水平提出很高的要求和挑战。1.3.2该工程分部分项工程工艺设施完备。工程在达到高质量的前提下还必须保证建筑设施使用的可靠性和安全性，保证建筑、装修、安装三者的整体美观与协调。我们对该工程质量提出了高标准，配合土建争创省优工程。因此，怎样通过精心策划，精心组织，科学合理施工将是我们施工中的重点。1.3.3本工程根据招标文件要求，必须在2014年6月底前完成，工期紧，任务重，如何通过人力物力和资金的投入和各种保证措施，采取科学的方法，有效的策划组织协调管理，确保工程的如期完成也是本工程的重点之一。1.3.4各专业协调配合本工程内容涉及从土建工程开工至工程整体验收投入使用前，与其他施工单位的交叉施工深度大。工程施工前期须配合土建预留孔洞、套管，工程全面开工后，管道、线路安装须与通风空调、电气、装修等其他施工单位协调，各用电设备须由电气施工单位提供电源，施工后期受装修等其他施工单位约束较大。由于涉及的施工单位较多，交叉作业深度大，所以协调工作难度较大。1.4施工重点、难点技术措施及质量保证措施1.4.1隐蔽、中间工程复核对预埋梁、板、柱、墙体内的消防控制线路的管线，火灾自动报警系统的管线、探头盒、模块盒、按钮的位置，室内消火栓箱与水泵的启动线路，火灾事故照明线路，数量和材料型号、质量及施工质量进行反复检查，责任到人，无误后由施工技术员、建设单位代表、监理工程师签章记录予以隐蔽。1.4.2消防工程技术复核在施工中，对所有防火灭火设计的安装部位的预留孔洞，定位坐标和有关技术要求进行复核，并予以记录和签章。1.4.3中间验收、测试在消防工程施工中，对一些特殊的消防分类系统，为保证总安装和试运行的可靠，应进行中间验收和测试。1.4.3.1室内消火栓给水管网静水压测试。1.4.3.2火灾自动报警系统线路穿管后的接地、绝缘测试、线制、线色验收。2、编制依据与施工验收标准2.1主要法律、法规中华人民共和国建筑法中华人民共和国计量法建筑项目环境保护管理条例2.2主要规范、规程本工程应严格按照国家现行施工验收规范进行施工。主要消防技术规范和标准有：建筑设计防火规范（GBJ16-87）（2001年版）高层民用建筑设计防火规范（GB50045-95）（2001年版）建筑内部装修设计防火规范（GB50222-95）（2001年局部修订条文及其条文说明）火灾自动报警系统设计规范（GB50116-98）国家建设工程强制性标准条文3、施工管理目标3.1质量目标本工程列入公司目标管理工程，工程质量由消防检测中心及消防行政主管部门进行检测验收，确保一次监测验收合格，配合土建整体工程达省优质工程标准。3.2工期目标实行承诺总工期目标管理，网络计划控制，总施工工期在2014年6月底前完成。3.3安全目标杜绝重大伤亡事故，轻伤事故频率控制在1以内。3.4文明施工管理目标达到文明施工现场标准。3.5配合协调管理目标密切与业主监理设计质监单位的工作联系。施工过程中，准时参加业主和监理单位组织的有关工程施工例会及其他管理会议，及时贯彻落实会议精神。3.6工程技术资料管理目标制定工程资料管理目标，工程技术资料与工程同步归档，做到书写格式、表达内容、分类归档规范化、标准化。3.7环境保护施工期间采取技术措施降低施工噪声，控制扬尘污染、污水排放污染，保护周围环境，保护好树木花草，建设优美的施工环境。4、施工部署4.1施工部署的原则4.1.1集中力量保重点、保工期，在人力、物质、机具上给本工程施工以充分保证。公司领导牵头，各科室管理人员层层协助，指导该项目施工班子组织好施工工作，搞好各方面的协调配合。4.1.2突击难点、重点，分好作业段，按目标管理组织分段施工，达到节约时间，提前完成进度的目的。4.1.3组织配合施工，交叉作业，该工程施工工期较短，施工配合量大，设在吊顶的、墙体内的管线、箱盒必须配合装修主体施工作业进行，在二次装修的施工作业期间配合组织安装施工，组织穿插相关项目作业，组织内部各工种的平行流水作业，确保工程总体进度的目的。4.1.4推行先进施工方法和施工机具，提高机械化作业水平，安装施工中，应大量采用电动和压接小型工具，以减轻劳动强度和提高工效。4.2施工组织组建工程项目经理部来负责本工程的施工组织和管理工作，其成员为：项目经理、项目工程师、电气施工员、质安员、材料设备员、成本核算员等。本工程施工班组由项目班子根据工程的进度要求，技术难度在公司范围内择优招聘组建。4.3施工配合4.3.1安装与土建预留预埋期的配合：预留预埋人员严格按图施工，施工中不得随意损伤建筑钢筋，与土建结构有矛盾处，由施工员与土建技术部门协商处理。4.3.2安装工程各工种之间的配合：项目班子应掌握现场情况，及时调整工种间冲撞点，消除矛盾，各工种和各班组之间应本着顾全大局，保证总体目标的精神，互利互让，相互创造施工条件，做到工作中不留后手，工程上不留后患。4.3.3安装与装修吊顶期的配合：安装人员严格按图施工，施工中不得随意损伤建筑物，与装修工程有矛盾处，由施工员与装修技术部门协商处理。4.3.4消防控制中心的配合：消防控制中心交付安装的条件应在吊顶及内粉刷完工、门窗安装完毕。4.3.5墙面上手动报警按钮及箱体安装的配合：手动报警按钮及各种箱体的安装应做到位置准确，施工时不准损伤墙面，若孔洞太大，应先作处理，在粉刷后再安装面板及箱盖板。4.3.6施工用电及场地使用的配合：因施工单位多，相互交叉作业，对施工用电、现场交通及场地使用，应在土建统一安排下协调解决，以达到互创条件的目的。4.3.7成品保护的配合：安装施工时不得随意在墙体上打洞，因特殊原因必须在墙体上打洞时，应与业主协商，根据施工图确定具体打孔位置及孔洞的大小，安装施工时应注意对墙面、吊顶的保护，避免污染，并通过建设单位、基建管理部门与各施工单位协调，共同保护好成品。4.3.8消防安装与土建工程的配合：烟感探头的接线盒应预埋在混凝土中再配管接线，感烟探头在顶板粉刷完后安装。4.3.9消防安装与建设单位或工程监理单位的配合施工图纸、资料及设计变更，由建设单位按数量及时供应，施工与设计的有关事宜由建设和工程监理单位与设计单位协调。建设单位或监理单位在施工过程中对施工质量进行监督、检查，设备开箱检查、隐蔽验收、试验调试等应邀请建设单位、工程监理单位等人员参加验收。4.4建立工程项目管理体系建立工程项目管理体系，确定相应的组织机构，合理地安排各分部分项工程施工班组的工作任务，合理地划分施工区段和指定工作面，明确主攻目标和辅助目标的相互关系，确保工程高效、优质、安全、文明。4.5建立工程质量保证体系建立工程质量保证体系，严格执行国家技术标准和管理标准，对施工过程中的人、机、物、环、法因素进行全面控制。建立健全项目经理部各项管理制度和相应的管理职责，明确工程质量的管理方法，如：不合格的材料坚决不用，上一道工序不合格不能进行下一道工序，隐蔽工程须及时同业主和监理代表办理隐蔽工程验收手续等。4.6加强施工前准备工作4.6.1技术准备4.6.1.1组成强有力的专业技术班子，明确各专业技术负责人，对工程测控、工程设计、材料选择、施工安装进行跟踪技术服务。4.6.1.2熟悉审查施工图纸和有关的设计资料，认真执行图纸审核中的自审、会审和现场签证三个程序，通过熟悉和审查设计图纸，使工程技术人员充分了解和掌握设计图纸的设计意图和技术要求，发现设计图纸存在的问题和错误，以便及时改正，为该工程的施工提供一份准确齐全的施工图。4.6.1.3充分分析工程的结构形式和特点，根据现有的施工技术水平和管理水平，重点对工程复杂、施工难度大和技术要求高的分部分项工程或新材料新工艺，采取切实可行的技术措施，以确保工期和质量。4.6.1.4向建设单位、设计部门详细了解工程情况，如质量标准、进度要求、图纸资料、设备材料供应、土建装修等其他工程进度，编制切实可行的施工方案计划，并报监理和建设单位审批。4.6.2劳动组织准备4.6.2.1在项目经理部的直接领导下，根据专业、工种的合理配合，建立精干的施工队伍，制定出工程的劳动力需用计划。根据施工日期和工程计划，随时准备进场。4.6.2.2项目部技术负责人在开工前向施工队组、工人进行施工组织设计、计划、技术交底，以确保工程严格按照设计图纸、施工组织设计、安全操作规程和施工验收规范进行施工。4.6.2.3队组、施工人员在接受技术交底后，要组织相关人员进行认真分析研究，弄清关键部位、质量标准、安全措施和操作要领，明确任务、分工合作。4.6.2.4建立健全工地各项管理制度，如工程质量检查与验收制度，材料检查验收制度，技术档案管理制度等，以确保工程施工有章可循。4.6.3现场准备4.6.3.1根据现场情况，制定施工总平面图，布置好办公场所、机具用房、仓库。工地办公室、机具、材料仓库配备消防器材并悬挂警示牌。现场具体办公、仓库等其他场所听从建设单位和监理单位统一安排。4.6.3.2在开工三日前，按照业主的规定接驳临时水电至需要的位置，以确保施工用水用电。4.6.3.3按照施工机具需要量有计划地组织施工机具场，根据施工平面图将机具安置在规定的地点或加工厂，对所有的施工机具必须在开工前进行检查和试运转，以保证机具的正常使用。4.6.3.4根据设计图纸要求，对新技术工艺施工前进行现场试验。4.6.3.5按照施工组织设计的要求，根据施工平面图的布置，建立消防安全组织机构，配备足够的灭火器材，采取相应的消防保卫措施。4.6.3.6委派专人配合甲方，完成开工前的各项准备工作，如施工证件，与相关单位的协调联络等。4.6.4材料准备4.6.4.1根据设计要求、合同约定，对施工中使用的主要材料在施工前向监理单位和建设单位提供样品、报验，并提交质保书、检验报告、合格证件等相关资料。4.6.4.2根据施工工程量清单，根据施工进度计划的要求，按材料名称规格、使用时间、材料的储备定额和消耗进行汇总编制出材料的使用计划。4.6.4.3本工程工程量大，时间紧，采购部门根据材料使用计划及时了解市场行情，提前订货，确保质量和交货期。4.6.5安全施工准备4.6.5.1开工前，项目部全体管理人员要进行必要的安全教育，详细了解工程的状况、环境和安全要求。4.6.5.2项目部要认真审核施工人员，抓好上岗前安全教育。4.6.5.3通过技术交底，落实施工组织设计中的各项安全措施4.6.6垂直运输准备本建筑为高层建筑，预留预埋阶段和施工阶段的材料垂直运输主要考虑利用土建的塔吊或施工电梯（具体与土建单位协调）。5、施工管理组织系统5.1现场项目经理部管理机构及职责5.1.1项目经理部管理组织机构及人员安排项目经理张 波项目技术负责人柴 盛项目预算负责人郝富生技术员李福生工长刘艳军土建施工员幕朝杰王绍学陈佰航安装施工员李爱民薛武鹏测量员彭 探资料员边福燕实验员边福燕安全员刘艳军王 鹏质量员吴东雪造价员王海钰机械员杨 东机电工朱木全材料负责人秦日东5.1.2组织机构各职责5.1.2.1项目经理：认真贯彻国家、上级以及公司的有关规章制度；组织编制施工组织设计，制订安全生产和保证质量措施并组织实施；科学组织和管理进入项目工地的人、财、物资源，做好人力、物力和机械设备的调配与供应，及时解决施工中出现的问题；根据工程施工计划，组织编制近期施工计划。5.1.2.2项目副经理：认真执行项目经理的任务，对项目经理负责，对工程施工中的人财、技术、设备、质量、设备、决策、进度进行全面控制；负责与其他施工单位的协调和联系。5.1.2.3项目技术总负责人：对工程中出现的技术问题进行审核、检查、确定。对工程施工中的技术问题的正确性、合理性负责；对工程的施工质量、进度进行监督。5.1.2.4各专业技术负责人：组织相关专业进行图纸会审，并进行技术交底，对各项专业的技术问题进行全面管理和实施。对各分项工程的施工质量和进度进行监督。监督检查施工中各项记录是否符合规范要求，对可能出现的问题及时采取解决措施。5.1.2.5各专业施工人员：对施工现场的人员、材料计划调度，组织支持生产班组的施工转序工作，并做好记录。根据施工进度情况合理安排人、机、材，同时对施工现场的质量安全文明进行监督、检查。5.1.2.6质安主任：对本工程的质量、安全全面负责，制定质量、安全生产目标。5.1.2.7质量检查员：落实质量标准、质量检查全面负责本工程施工工程的质量监督与质量评价，质监员每日对所负责的工地进行检查，发现质量问题及时要求施工人员整改。严把材料使用关，对不合格的材料严禁使用。5.1.2.8现场安全员：负责公司施工工地安全检查，每日对公司的工地进行安全巡视，发现安全问题及时提出并责令施工队整改，解决施工中不安全因素，制止违章作业；有权责令施工人员做好施工安全措施，多次责令未能实施的，有权向安全组长及经理反应处理方案，任何人不听从安全员的安全要求而发生事故的，责任由当事人负责，安全员未能履行责任，令工程出现安全事故的，安全员负主要责任；安全员要定期开展对本部门职工安全教育，定期向安全小组长汇报工作。5.1.2.9预算员：对工程的预结算负责，配合工程施工进度及时提供进度款申请依据。5.1.2.10材料员：按施工计划，做好料具准备，保证工程使用需要。做好料具发放的登记工作，并建立经常检查制度。凡工程中一次性使用的材料，应按定耗计划发给。建立物资进、出审批制度，严格掌握小型用具的购置，严格控制工程日用品的消耗。健全保管制度，设立物资进出帐薄，做到定期盘点，帐物相符。5.2项目安全管理机构安全施工是为质量服务的，质量是以安全做保证，因此，安全生产工作一定要以严肃法规、落实责任、消灭违章、强化管理为中心，努力提高企业的安全技术管理水平。下图为项目安全施工责任保证体系。5.2.1项目经理5.2.1.1贯彻落实安全生产的方针、政策、法规和各项制度；5.2.1.2定期组织各职能部门对工程项目进行安全生产检查。5.2.2安全技术负责人5.2.2.1监督施工过程的安全生产纠正违章；5.2.2.2配合各有关部门排除施工不安全因素；5.2.2.3项目全员安全活动和安全检查教育。5.2.3安全生产责任人5.2.3.1制定项目安全技术措施和分项安全方案；5.2.3.2督促安全措施落实；5.2.3.3解决施工过程中的不安全技术问题。5.2.4施工机械管理责任人5.2.4.1保证项目使用的各类机械安全运行；5.2.4.2监督机械操作人员持证遵守作业。5.2.5消防管理责任人5.2.5.1保证防火设备设施齐全有效；5.2.5.2消除火灾隐患；5.2.5.3组织现场消防队和日常消防工作；5.3.项目质量管理机构及职责5.3.1机构组成组长：技术总负责人副组长：项目副经理组员：各专业技术负责人，质检员，施工管理员，各施工班长5.3.2人员职责5.3.2.1组长：认真贯彻国家质量管理工作方针、政策、标准，制定各项管理制度，定期组织各职级部门对各项目进行质量检查；5.3.2.2副组长：协助组长各项管理工作，合理进行施工布置，在计划、布置、检查工作时把工程质量放在首位，组织施工质量人员进行工程质量回访，及时处理质量问题；5.3.2.3专业技术负责人：参加图纸会审，提出保证工程质量的意见。正确进行质量技术交底，组织科研成果实践，参加质量事故原因分析，负责处理质量事故的技术问题；5.3.2.4质检员、施工管理员：负责施工过程中的质量检查，参加工程预检、隐检、验收，参加分部、分项工程质量评定，负责施工过程的质量监督工作，对分部、分项工程进行质量评定，发现质量问题及时处理，并及时向质监小组汇报。6、施工工艺和施工方法6.1主要分部、分项工程施工内容6.1.1火灾自动报警及联动控制系统消防控制中心设在公建部分。消防控制中心与大楼消防控制系统实现消防联网，消防联动控制在消防中心控制台进行，通过数据线实现数据传输。火灾自动报警及联动控制系统包括：火灾自动报警系统；消防联动控制系统；应急照明及电源管理系统。6.1.2火灾自动报警系统本工程在大楼的楼梯间、电梯前室等处设置离子感烟探测器，在主要出入口设置手动报警按钮，在消火栓内设置消火栓按钮。消防中心设置集中报警控制器，形成可靠的火灾报警型号系统。消火栓按钮、消防泵、非消防用电切断都能通过联动实现手动、自动控制，启动声光报警器。6.1.3消防联动控制系统消火栓按钮、水流指示器，喷淋、喷雾泵、消防泵、非消防用电切断都能通过联动实现手动、自动控制，启动声光报警器。消防联动系统功能能启停消火栓泵、喷淋泵、喷雾泵，切断非消防用电，启动声光报警器。6.1.4消防控制室以自动或手动两种方式对如下设备进行联动控制并接受动作返回信号：消火栓泵电源管理等。6.1.5电源管理：一般照明等非消防电源在变配电室集中强切并接受其返回信号。变配电室低压出线回路中的各非消防用电支路主开关设分励脱扣器。消防控制室可根据火灾情况在各应急照明箱中强制开启未点燃的应急照明灯。6.1.6导线选型：火灾自动报警及联动控制系统的信号总线、24V电源线、对讲电话线及消防广播线的导线均采用阻燃型导线。6.1.7线路敷设：探测总线、电源线分区域穿SC20管沿地面内、板内、柱内及墙内暗敷设；消防对讲电话线路、消火栓启泵按钮线路穿SC20管暗敷设在地面内、板内、柱内及墙内；喷淋、喷雾系统报警阀联锁控制线穿管规格，见消防平面图标注。6.2主要分部分项工程施工流程图如下：消防给水施工流程示意图消防电气施工流程示意图6.3主要分部分项工程施工方法与技术措施6.3.1施工前准备工作及注意事项本工程采用了很多现代技术及新型的设备材料，功能强、性能佳；在使用上要求方便、灵活、安全、可靠；因此，各专业工程在施工中必须做好下列几个方面的工作：6.3.1.1施工前的图纸会审：认真处理好各种管道交叉、穿插的施工顺序，原则上应按照风管、消防管、上水、冷（热）水管、电气管的先后顺序进行施工安排。消防工程与土建紧密联系，相互配合。6.3.1.2工程应根据实际情况，在起主体时相互配合进行分层、分段穿插施工。6.3.1.3整个安装过程中，从原材料的采购、保管、施工等贯彻“质量第一、信誉第一”的思想，绝不能马虎从事，外露的工程除按规程保证施工质量外，必须特别注意美观。6.3.2消防水系统安装6.3.2.1工艺流程：预留预埋室内消防给水管道及阀门水压强度试验与严密性试验水泵接合器安装消火栓及栓箱安装系统试压冲洗消防给水系统联动控制及功能测试6.3.2.2预留预埋预留预埋工序与土建主体进度同步进行，预留预埋前应仔细阅读图纸，对大楼的系统走向有整体了解，需穿地下室外墙、地下水池和屋顶水箱的管道、楼板、地面等处，需标记好部位编号，计算套管的长度，需作事先焊接刚性防水套箍，经检验合格后分规格摆放整齐，并标明预留预埋的对应部位编号，基础地下层上来后，对应穿越的管道部位，以柱、梁为基准，埋准、埋稳，特别是对地下层水池的进出口埋设的刚性套管，埋设质量直接影响到今后水泵中心位置的安装和进出口位移平行、高差。同时还要考虑到泵组的基础高差与土建图对照确定其尺寸。穿越楼面、普通墙面采用一般钢套管，根据高层建筑的施工经验，楼面先预留大于套管1.5倍的孔洞，待立管安装时，套入套管，垂直吊线后再固定、封口，改变以往分层留套管后产生的轴线位移再凿楼面的方法。6.3.2.3系统管道安装管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。对所有穿越建筑伸缩缝的管道均应进行处理，要采用柔性连接。6.4加工质量。64.1管道与阀门、设备连接：管道与设备连接时，宜采用短管先进行法兰连接，定位焊接成型后经镀锌加工再安装到位，然后再与系统管道连接。6.4.2管道切断，应使用砂轮切割机进行管道切断。严禁使用管道割断器，以免影响管道内水过流面积，影响管道系统的使用。6.4.3管道必须按照设计与工艺要求，设置支吊架与固定支架，垂直总（干）管道，必须在管道安装部位的底部楼板处，设置管道的承重固定支架。6.4.4消防系统管道打压试验和管道冲洗工作施工完毕后，应按照设计要求，做好管道的色漆和色标，消火栓、喷淋管道采用红色，喷淋管每一米加涂一道黄圈，并且做好配合系统调试验收工作。6.5钢管法兰连接6.5.1本工程法兰盘采用普通碳钢平焊法兰，与管子连接采用焊接法。焊接时要保持管子与法兰垂直，其允许偏差见下页表。在法兰的连接面上，焊肉不得突出，飞溅在表面上的焊渣或形成的焊瘤应铲除干净。管口不得与法兰连接面平齐，应凹进1.31.5倍管壁厚度。法兰焊接允许偏差值见下表a公称直径（mm）80100250300350400250法兰盘允许偏斜值a（mm）1.522.536.5.2接口质量检查法兰连接时，两个法兰盘的连接面应平正相互平行，其允许偏差值见下表，应在法兰联结螺栓全部拧紧后检查a和b值。上螺栓时要对称拧紧，接口压合严密。法兰密封面平等度允许偏差值公称直径（mm）允许偏差（a-b）（mm）Pg1000.300.156.5.3法兰接口垫料法兰连接的接口为了严密、不渗不漏，必须加垫圈，厚度一般为3-5mm，垫圈材质采用耐热橡胶板或石棉板。使用法兰垫圈时，法兰垫圈的内径不得小于法兰的孔径，外径应小于相对应的两个螺栓孔内边缘的距离。垫圈边宽应一致。一个接口中只能加一个垫圈，不能用加双层垫圈、多层垫圈或偏垫解决接口间隙过大，达到严密不漏的目的。法兰连接用的螺栓规格应符合标准，螺栓拧紧后露出的螺纹长度不应大于螺纹直径的一半。螺栓在使用前应刷防锈漆1-2遍，螺栓的朝向应一致。6.6阀门安装6.6.1安装前按设计要求，检查其种类、规格、型号及质量，阀杆不得弯曲，按规定对阀门进行试压，检验是否泄漏。阀门进场后先随机抽取10%作阀门打压试验，如全部合格则其余免检，否则应扩大试验面，当不合格率达到50%以上时，阀门全部退货。6.6.2阀门安装的位置除施工图注明尺寸以外，一般就现场情况，做到不妨碍设备的操作和维修，同时也便于阀门自身的拆装和检修。6.6.3水平管道上的阀门尽量保证手轮朝上或倾斜45或水平安装，不得朝下安装。6.6.4法兰阀门与管道一起安装时，可将一端管道上的法兰焊好，并将阀门紧固好，一起吊装；另一端法兰为活口，待两边管道法兰调整好，再将法兰盘与管道点焊定位，并取下焊好再将管道法兰与阀门进行连接。6.6.5阀门法兰盘与钢管法兰平行，一般误差应小于2mm，法兰螺栓应对称上紧，选择适合介质参数的垫片至于两法兰盘的中心密合面上，注意放正，然后沿对角先上紧螺栓，最后全面上紧所有螺栓。6.6.6螺纹式阀门，要保持螺纹完整，加入填料后螺纹应有三扣的预留丝量，紧靠阀门的出口端装有活接，以便拆修。6.6.7消防水系统设备安装6.7消火栓箱安装单栓消防箱内的配备要求：室内消火栓一个，口径65；19mm直流水枪1支，规格为：6519；消防水带，材质用苎麻，维棉或麻质衬胶，口径65，25m长一条。每个消防箱内设有消防按钮，当发生火灾时，可直接启动消火栓泵系统。室内消火栓最不利点栓口的最小静水压力通过自检测试，不能低于0.07MPa。栓口动压大于0.5Mpa时，消火栓处安装减压孔板。消防栓安装时应与墙面相垂地，栓口朝外，便于水带连续操作。安装在便于取用位置，外观醒目。消火栓暗装于墙内，箱体安装端正，无歪斜翘曲现象，箱门开启灵活，箱门关闭后与四周框面平齐，间隙均匀平直，最大间隙不超过2.5mm，水带和快速接头绑扎紧密并卷拆在卷盘支架上。室内消火栓及栓箱安装允许偏差和检测方法项目项目要求允许偏差检测方法1消火栓栓口中心距楼地面高度20mm钢卷尺量2栓口阀门中心距箱近侧面140mm距箱后内表面为100mm5mm钢卷尺量6.7.1消防给水管道安装6.7.2管道安装应根据现场场地进行施工，可先做立管、支管，也可先从室内的水平给水环状管网及室内消火栓管道系统入手，总的要求是程序合理，相互接口吻合，成排管水平一致，转弯曲率一致，甩口、变径正确。室内消防管道采用阀门分成若干独立段，施工中应注意其位置，便于开启、维修方便。立管安装，由下而上进行，一段一节，竖向对接。先大后小，先里后外，有序进行，立管安装应注意各层水平干管的甩口测定准确，并考虑到每层的梁、柱、支架设置等因素。管道丝扣连接时，加工应规整、无缺丝，镀锌钢管和管件的镀锌层无破损，丝扣外露部分应进行防腐处理。卡箍连接时，检查橡胶密封圈是否损伤，在接口位置橡胶密封圈外侧安放卡箍，卡箍凸边卡进沟槽拧紧螺母使橡胶圈封圈不起皱，达到防漏止水的效果。室内消防管道其安装允许偏差和检测方法。见下表：室内消防管道安装允许偏差和检测方法项数项目允许偏差值检测方法1水平管道弯曲每1mDN100mm0.5mm用水平直尺、拉线和尺量检查DN100mm1.0mm全长(25m以上)DN100mm1.3mmDN100mm2.5mm2管道垂直度每1m2mm吊线和尺量检查6.7.3管道系统试压及冲洗系统试压在建筑底层进行，由于系统涉及管网附件阀门多，在试压过程中所有阀件该开的打开，该关闭的关闭，管道固定（支、吊、托架、墙卡等）已设置齐全，固定牢固，有足够的试验用水源，试压设备管路已接通等试压条件具备后方可进行试压工作。水压强度试验压力不应低于1.4MPa，试压泵设置在试压管段最低点，强度试验达到规定值后，稳压30min目测管网无渗漏、无变形且压力降不大于0.02MPa为合格。水压严密性试验应在水压强度试后进行，试验压力为设计工作压力，稳压24h以无渗漏为合格。管道冲洗应在管道水压强度合格后分区分段进行冲洗，采用生活用水并连续进行，冲洗流速不小于3m/s，当出口处水的颜色透明度与入口处水的颜色基本一致为合格，试压和冲洗应约请业主、监理、现场监督检查、认可签字。6.8火灾自动报警灭火系统6.8.1钢管暗敷6.8.2首先要确定好配管进入设备及器具盒（箱）的位置，再计算好管路敷设长度进行配管加工，在配合装修施工中将管与盒（箱）按已确定的安装位置连接起来，并在管与管及管与盒（箱）的连接处，焊上接地跨线，使金属外壳连成一片。6.8.3钢管暗敷施工前应检验钢管是否符合设计要求。6.8.4钢管加工：管子切断可用细齿钢锯或切割机，管子弯曲可用手动或电动弯管器弯管。6.8.5钢管连接：钢管与盒（箱）的连接采用焊接，钢管与设备连接时，钢管端部应增设电线保护软管引入到设备的接线盒内，且钢管管口应包扎紧密，对潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后，再引入到设备的连接盒，钢管与钢管连接采用套管焊接连接。配管管路通过建筑物变形缝时，要在其两侧各埋设接线盒做补偿装置，接线盒相邻面穿一短钢管，短管一端与盒固定另一端应能活动自如，此端盒上开长孔不应小于管外径的2倍。6.8.6与土建工程配合施工：施工时与土建、水道等专业密切配合，做好管线等穿越楼板、剪力墙等项工作。在混凝土墙、柱内埋设的管路应先将管与盒连接好，在正面模板支好后将管盒子与模板固定牢固，把管路沿主筋内侧布置，且应与主筋端上的箍筋绑扎在一起，管路中间的绑扎间距不应大于1m，在管与盒连接处的绑扎距离不应大于30mm。管路与钢筋固定好后，将盒子模板固定牢，并随时焊好接地跨接线，即把所有插入盒内管子相互间焊接在一起，并与盒焊接好。现浇混凝土墙内配管应沿最近的路径在两层钢筋网中间敷设，一般应把管子绑扎在内部钢筋的里边一侧，这样可避免或减少管与盒连接时的弯曲。现浇混凝土楼板在楼板支好后，未敷钢筋前进行测位划线，待钢筋底网绑扎垫起后敷设管盒，并且固定好，预埋在混凝土内的管子外径不能超过混凝土厚度1/2，并列敷设的管子间距不应小于25mm，使管子周围均有混凝土包裹，配管时可以分别进行连接，先连接好一段与盒相连的管子，最后连接剩余的中间的一部分需管与管之间进行连接的直管段。在管子敷设时，原则是先敷设带弯曲的管子，后敷设直管段的管子。楼板混凝土垫层不小于15mm，管路可以在垫层内沿最近的路径敷设。当楼板上为炉渣层时，暗配钢管应在楼板面上先敷设管路，再沿着管路铺设水泥沙浆，防止管路受化学腐蚀。空心砖隔墙内敷设钢管应在墙体砌筑前预埋，管子敷设后开始砌墙，砌墙初期进一步调整盒（箱）口与墙面的距离。6.8.7金属线槽明装线槽安装应平整，无扭曲变形，内壁应光滑无毛刺；线槽的连接应连续无间断，每节线槽的固定点不应少于两个，在转角、分支处和端部均应有固定点，并应紧贴墙面固定；线槽接口应平直、严密，槽盖应齐全、平整、无翘角；固定或连接线槽的螺钉或紧固件，紧固后其端部应与线槽内表面光滑相接；线槽的出线口应位置正确、光滑、无毛刺；线槽敷设应平直整齐，水平或垂直允许偏差为其长度的2，且全长允许偏差不超过20mm，并列安装时，槽盖应便于开启。6.8.8系统布线本工程采用总线制，信号总线、电源线、联动线、消火栓起动按钮线自消防中心引出至竖井内敷设。竖向沿桥架在弱电竖井内明敷、横向穿镀锌钢管在楼板内暗埋。导线之间连接采用上锡焊接，导线脱出芯线要求不小于8mm，焊锡处外径要比导线外皮略粗，并在导线焊接处半凉时将导线外皮直径同粗或略粗的塑料套管套在焊接处，套管两端要各套入导线外皮30mm左右，并用电工胶布将管固定在导线上。导线与设备的连接要求脱出的芯线约为15mm，脱出的多股芯线要绞合在一起，要将绞合后的芯线按端子紧固螺钉的方向至少绕一圈，拧紧紧固螺钉。屏蔽电缆之间连接时还要注意将屏蔽层的铜网在断线处的前后一定要接通，在屏蔽层的传输距离内不允许出现断点，要求屏蔽层与设备外壳相接；穿线时应注意不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同槽孔内，不同防火分区的线路不应穿入同一根管内，另外探测器的传输线路应选择双色二芯绝缘绞线穿管，绝缘导线或电缆的总截面积不应超过管内截面积的40%（线槽不超过50%）。导线敷设后，应对每回路的导线用500V兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M，并按回路编号。6.8.9接口模块安装本工程火灾报警接口模块分：基本输入输出模块、控制模块、反馈模块，各模块按照施工系统图就近在相关设备附近挂墙安装，距地不小于2m或安装在吊顶内。安装时其外壳应固定牢固，接线时应注意输入模块回路输入端与回路输出端不得接错，回答端不得接入有源信号。控制模块应有24V电源提供工作电源。6.8.10探测器的安装6.8.11安装的设备及器材运至施工现场后，应严格进行开箱检查，并按清单造册登记，设备及器材的规格型号应符合设计要求，设备安装前应进行模拟试验，不合格者不得使用。6.8.12探测器的安装位置、方向和接线方式直接影响到整个火灾自动报警系统的质量和效能。探测器安装时，要按照施工图选定的位置，现场定位划线，内部接线要紧密，固定要牢固美观，同时应考虑各种管线、风口、灯具等综合因素来确定探测器的安装位置，可适当对探测器的设计的位置作必要的移位，但需要保证不超出探测器的保护范围且与照明灯具水平净距不应小于0.2m。与各种自动喷水灭火喷头净距不应小于0.3m，至墙壁、梁边的水平距离不应小于0.5m，其周围0.5m内，不应有遮挡物，至空调送风口边的水平距离不应小于1.5m；探测器安装应尽量水平，如必须倾斜安装时，倾斜角不应大于45；感烟探测器间距不应超过15m。6.8.12.1探测器的固定主要是底座的固定：探测器属于精密电子仪器部件，在安装施工的交叉作业中，一定要保护好探测器不被损坏。在安装探测时先安装探测器的底座，待整个火灾报警系统全部安装完毕时才最后安装探头并进行必要调试工作。6.8.12.2探测器的外接导线应留有不小于15cm的余量，入端处应有明显标志。底座孔穿线后宜封堵，
