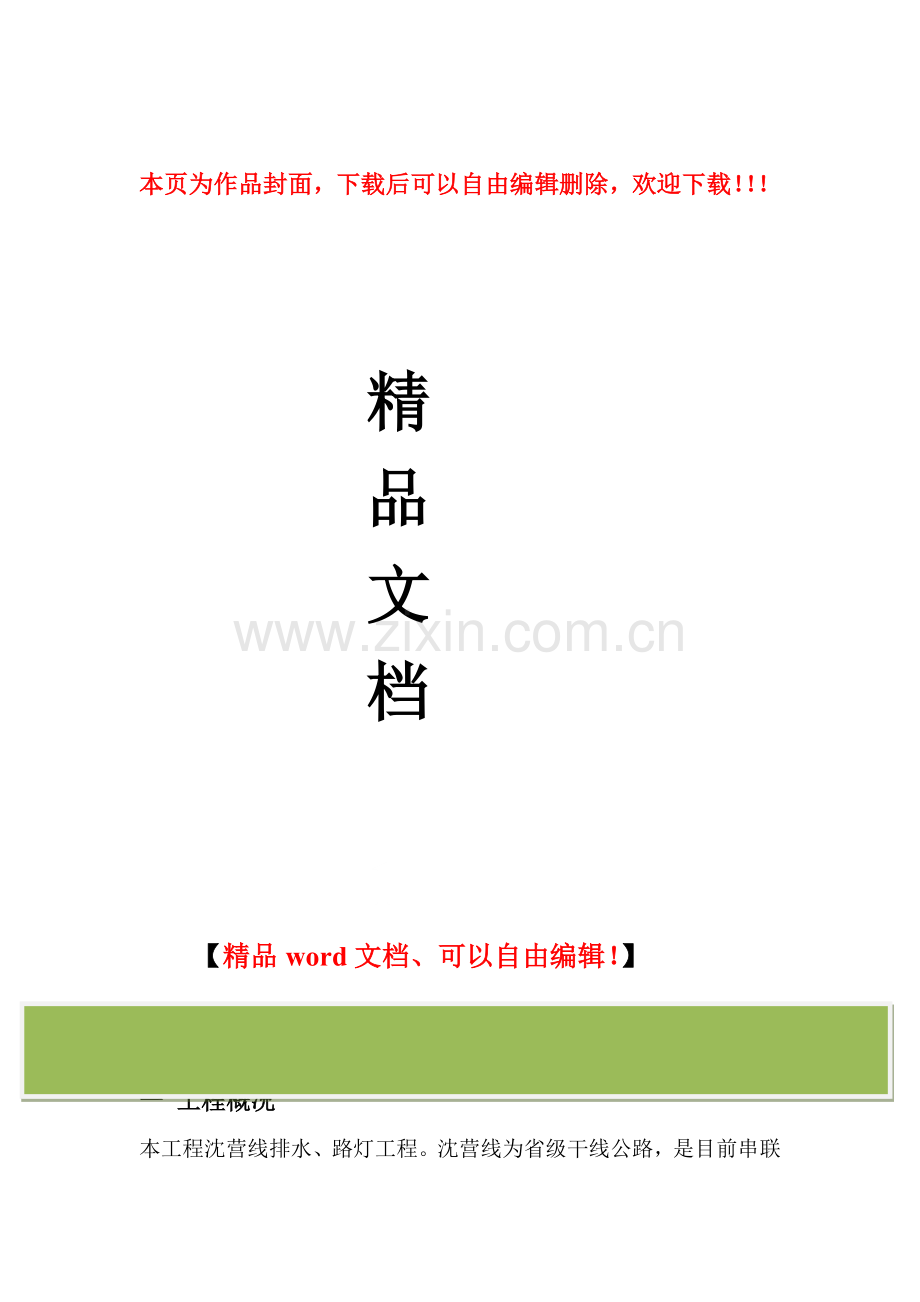

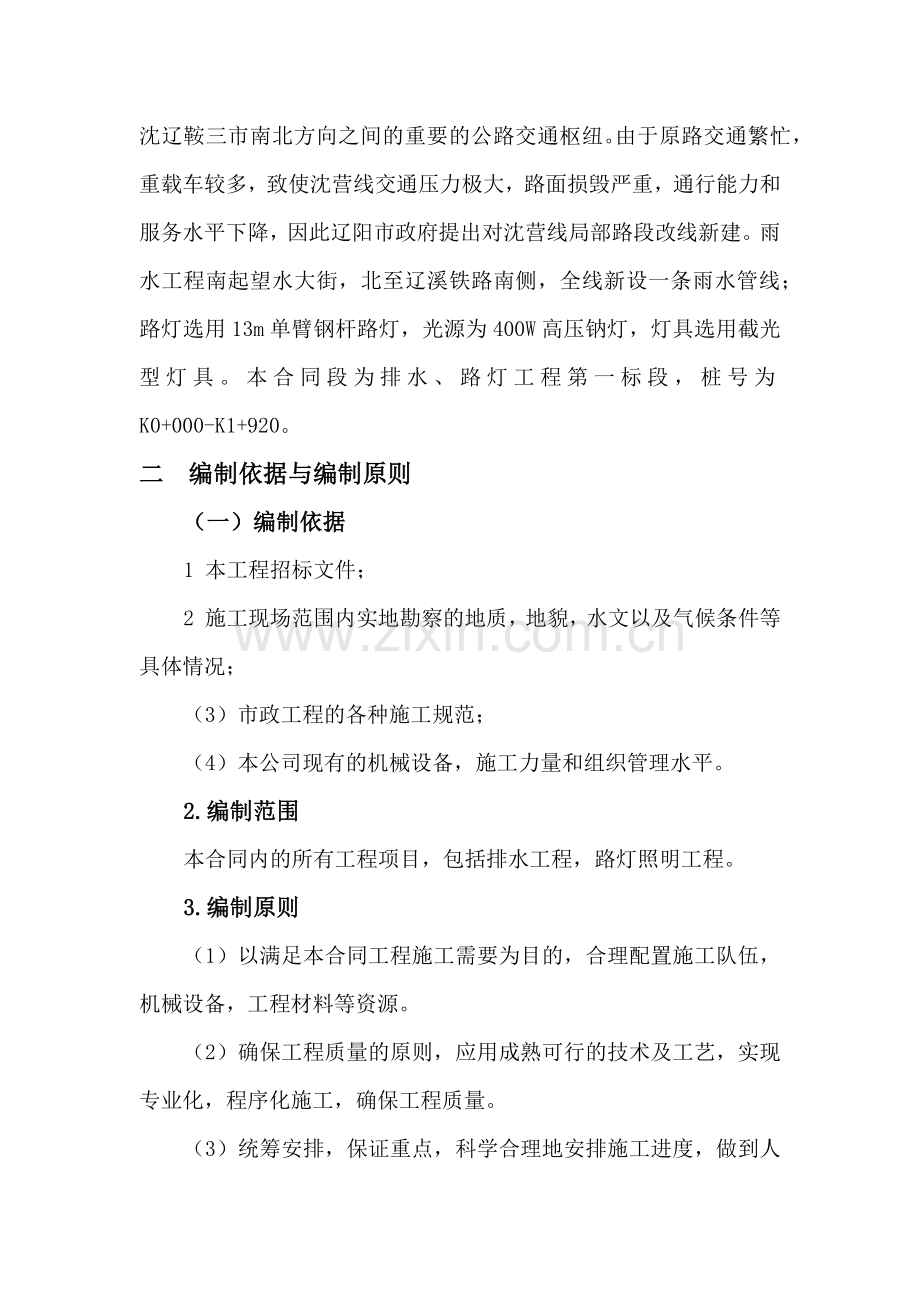

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】施工组织设计一 工程概况本工程沈营线排水、路灯工程。沈营线为省级干线公路，是目前串联沈辽鞍三市南北方向之间的重要的公路交通枢纽。由于原路交通繁忙，重载车较多，致使沈营线交通压力极大，路面损毁严重，通行能力和服务水平下降，因此辽阳市政府提出对沈营线局部路段改线新建。雨水工程南起望水大街，北至辽溪铁路南侧，全线新设一条雨水管线；路灯选用13m单臂钢杆路灯，光源为400W高压钠灯，灯具选用截光型灯具。本合同段为排水、路灯工程第一标段，桩号为K0+000-K1+920。二 编制依据与编制原则（一）编制依据1 本工程招标文件；2 施工现场范围内实地勘察的地质，地貌，水文以及气候条件等具体情况；（3）市政工程的各种施工规范；（4）本公司现有的机械设备，施工力量和组织管理水平。2.编制范围本合同内的所有工程项目，包括排水工程，路灯照明工程。3.编制原则（1）以满足本合同工程施工需要为目的，合理配置施工队伍，机械设备，工程材料等资源。（2）确保工程质量的原则，应用成熟可行的技术及工艺，实现专业化，程序化施工，确保工程质量。（3）统筹安排，保证重点，科学合理地安排施工进度，做到人尽其力，物尽其用，根据工期要求倒排工期，并留有余地，确保人员设备满足施工要求。既要防止停工待料，停机待料，也要防止材料的浪费，做到人的连续工作与物资消耗相协调。（4）工艺与设备配套的优选：不同的工艺采用工序能力指数最佳的施工机具和设备。（5）最佳技术经济决策：根据不同的施工方法，施工技术选择最佳的经济技术方案，以达到降低成本的目的。（6）专业化分工与紧密协作相结合：减少或防止窝工，提高劳动生产率和机械效率，达到提高工程质量，降低工程成本，缩短工程工期的目的。（7）严格执行现行的规范、验标和施工技术手册，运用科学优化的施工组织方案，施工工艺和施工方法。（8）运用现代科学技术，采用切实可行的安全保证措施，确保生产安全，搞好环境保护，做到文明施工。三 工期、质量、安全目标（一）工期目标计划于2014年8月25日开工，2014年10月31日竣工，总工期为68天。（二）质量目标确保全部工程达到国家和建设部现行工程质量验收标准，工程一次验交合格率100%，优良率达到90%以上。（三）安全目标无重伤以上责任事故；轻伤控制在2以内；无重大机械设备事故；无火灾事故；无交通事故。四 设备、人员的动员周期及施工准备（一）设备、人员的动员周期及到场方法1.动员周期若本公司中标，在接到业主中标通知书后，立即调动精干的人员，集中工程所需机械设备，确保两天内队伍集合完毕，三天内首批队伍（主要负责人、管理人员、技术人员）进驻施工现场，五天内具备初步开工条件。因此，设备及人员的动员周期为5天。2.设备、人员、材料到场的方法（1）设备采用汽车运输，大型设备用平板拖车托运，人员乘汽车到达。（2）工程所需材料物资以汽车运输为主，辅以农用车。(二) 施工准备1、技术准备A.图纸会审项目部总工程师主持，组织工程技术部、各队技术室的技术主管、专业工程师熟悉图纸及有关设计资料，准确理解设计意图，并到现场复核，发现问题及时上报有关单位。B.做好技术交底开工前，申报业主请设计单位进行技术交底，并由项目部工程技术部、各队技术室、工班技术负责人，负责做好技术交底工作。C.编制实施性施工组织设计中标后，组织有关技术人员，依据投标文件，设计图纸，设计资料，承包合同，现场复测、考察、调查等情况，编制实施性施工组织设计及重难点工程实施性施工组织设计，用以指导组织工程施工。D.人员培训对参加本合同段施工建设的全部人员，进行为期5天的施工技术、质量、安全的培训，对管理人员重点加强工程质量、施工安全、生态保护等方面的教育和培训。2、施工现场准备A.平整场地队伍进场后，立即进行准备工作，并尽快落实机械设备进场。人工配合进场的设备进行施工现场的场地平整及硬化工作和修筑进场道路，为工程施工创造良好的环境，为工程的施工提供必要的条件。B.施工便道根据现场的实际情况，铺设施工便道，保证施工顺利进行。C.建立控制网测量为保证测量精度，项目部对本合同段采用GPS全球定位系统进行定位测量，组织精测班提前到位。在开工前完成导线点的复测与导线网的布设，对各主要坐标点认真作好防护记录、计算。测量无误后，整理成正式资料，将测量成果报设计单位和监理工程师批准后，进行控制测量加密。然后交施工测量班，并协助各队测量班完成开工前的施工测量。复测后，对重要定测桩进行必要的保护。测量桩橛使用前，应采用与相邻桩橛联测的方法检测其稳定性。D.设置保安及消防设施施工现场和驻地，设置保安人员值班，做好防盗、防火、防坏人破坏的工作。重点工区、油料库及生活区要备有足够有效的灭火器，并会正确使用，同时严格设立值班岗位和各种管理标志牌，还要做好化解矛盾工作。切实防止与当地群众矛盾和内部职工矛盾激化与冲突。E.生活、卫生、医疗保障施工队伍所需的粮油、菜、禽蛋等副食品就近采购。为保证队伍战斗力，建立完善医疗保障体系。应与当地医疗机构联系，签定协议，及时救治病人。按照有关规定做好劳动卫生、饮食营养、营业卫生等工作，并配备个人劳动防护用品。F.生活用水、工程用水与污水排放生活用水采用自来水，工程用水以临近池塘、河流取水为主。G.用电、通讯生活、工程用电以农电为主，以发电机为辅。准备一台100KW以上功率的发电机备用。安装程控电话2部，辅以移动电话，无线对讲机。以沟通指挥部、监理办、项目部及各队的联系，要安装计算机联网，确保通信联络的畅通。H.机械设备、实验仪器的安装与调试在施工队伍和施工设备、仪器进场后，即进行生产、生活房屋的修建。各种施工设备的安装与调试试验，计量设备应及时送至当地技术监督部门进行检测鉴定。五 施工组织机构及施工总平面布置（一）施工组织机构1.说明若本公司中标，将本着精干高效的原则，根据本项工程的规模和施工特点，组建沈营线排水、路灯工程第一标段项目经理部。项目经理部设项目经理一名，副经理一名，项目总工程师一名，项目经理部部下设四部二室，物资设备部负责物资供应、设备管理；施工技术部负责现场指挥、技术管理指导和施工进度管理；计划财务部负责施工计划、施工成本控制及内部核算管理；安全质量部负责施工安全及质量监控和管理；综合办公室负责对内管理、对外协调；现场试验室负责本标段的全部的计量及试验和检验工作。下设两个施工队，分别为：排水工程施工队，照明工程施工队。2.施工组织机构项目经理项目副经理总工程师安全质量部计划财务部施工技术部物资设备部综合办公室现场试验室计量室试验室质量科安全科测量队调度科施技科排水工程施工队照明工程施工队（二）施工任务分配 1.排水工程施工队，主要负责雨水工程的施工；2.照明工程施工队，主要负责路灯工程的施工。（三）施工现场平面布置项目经理部设在起点附近，租用民房或者搭建临建设施。施工队均在项目经理部附近布置。详情参看施工平面布置图。六 施工进度计划按照招标文件的要求，工程计划于2014年8月25日开工，2014年10月31日竣工，总工期68天。排水工程基础计划于10月5日完成，管道铺设计划于10月10日完成，雨水井及检查井于10月10日完成，管道回填于10月15日完成。照明工程的土方及基础计划于10月15日完成，灯杆、线路及电器安装计划于10月30日前完成。详情参看施工进度计划横道图。七 主要工程项目的施工方案和方法（一）排水工程1、施工准备（1）熟悉工程设计图并理解设计意图，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断面高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。（3）收集已建雨水管预留管位置、高程。（4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。（5）施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。（6）施工前调配好施工机械及施工机具，按照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录档案。（7）由于本施工段较长，采用移动的发电机进行现场发电，保证正常施工。（8）工程雨水管道采用钢筋砼管道进行施工。选择质量强度符合设计规范要求的，合格证明齐全的管材。（9）准备潜水泵，以防止地下水及下雨天沟槽受水浸泡而造成影响，需保持沟槽内干净整齐。（10）开挖前，施工管理人员必须向施工班组进行详细交底。交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等，以保证施工安全，并做好交底记录。2、测量放样2.1、准备工作（1）测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。（2）及时校对检修测量仪器。（3）管道工程开工前进行控制点及加密点的复核，水准点闭合差为12（），L为水准点间距离，单位Km。复核控制桩坐标导线方位角闭合差为16（），n为测站数。并在稳固及不易碰撞的地点设置临时水准点，其间距不大于100m，每次使用前应当校测。2.2、测量放样雨水管道放线，直线每隔20m 设中心桩，曲线段每隔10m设中心桩，在检查井处、变换管径处、分支处、检查井处均设中心桩，并对中心桩原地面高程进行测量记录。测量工作有正规的测量记录本，认真详细记录，并将应测量的日期、工作地点、工作内容、以及司镜、记录、对位、扶尺等参加测量人员的姓名记录，测量记录由专人把管，随时备查，作为工程竣工的原始资料。2.3、坡度及管道轴线控制要点在沟槽开挖阶段，现场的测量技术人员随时以经纬仪控制开挖轴线偏位，特殊地段以开挖前所定的控制桩进行控制。在机械开挖完成后，现场的测量员依据控制点恢复管道的中线，钉出管道基础控制边线，将每10m高程引至控制桩上，拉线控制人工清槽至槽底高程，同时控制槽底坡度。基础阶段：对于砂石基础，以10m桩高程作为基础，人工整平砂石基础，控制高程及坡度，管道轴线以经纬仪或全站仪控制。3、沟槽开挖 沟槽开挖断面图（1）沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物，沟槽附近地上结构物及施工环境等情况，采用人工配合挖掘机进行开挖，制定必要的安全措施，确保施工质量及安全。（2）挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。（3）采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及工人详细交底（沟槽的断面，开挖的次序）。在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度，防止超挖及亏挖。（4）填方段如原地面低于雨水管道底标高时，应先进行路基填筑，填筑高度大于管顶50cm后，进行反开挖施工。（5）沟槽挖土的边坡系数根据土质及挖深确定，遇到边坡土质为液塑性较差地段，可适当将其边坡加，保证开挖稳定。由于雨水管埋置深度较浅，采用一次性放坡开挖，开挖中如发现土质松软地段，立即采用木板、支架、方木进行全断面支护，沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情。沟槽边坡的最陡坡度土的类别边坡坡度(高：宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土1:1.001:1.251:1.50中密的碎石类土(充填物为砂土)1:0.751:1.001:1.25硬塑的粉土1:0.671:O.751:1.00中密的碎石类土(充填物为黏性土)1:0.501:O.671:O.75硬塑的粉质黏土、黏土1:0.331:0.501:0.67老黄土1:0.101:0.251:0.33软土(经井点降水后)1:1.25(6)基槽的边坡，在开挖过程和敞露期间应防止塌陷，必要时应加以保护。在边坡顶两侧堆土或材料，以及移动施工机械时，应与边坡顶保持2米以上距离，以保证边坡的稳定，堆土或材料堆放高度应不大于2.5m。（7）为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留10cm左右一层不挖，待人工清除。人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。（8）在雨季施工，应尺量缩短开槽长度，并做好防排水措施，如果雨水泡槽以后，要尽快采取措施，抽排雨水，清除淤泥，用砂石料回填湿槽，达到稳定即可，不宜铺垫过厚，造成基础沉陷不均匀。深槽不宜被积水泡槽太久，否则极易造成塌方，危急其它。基槽底部的开挖宽度，除基础底部的宽度外，应根据施工需要增加工作面、排水设施和支撑结构宽度。（9）雨季施工的沟槽的边坡开挖以后，必须采取护坡措施，以免边坡坍塌或滑移。护坡方法视土质条件、施工季节、工期长短等情况，可采用塑料布和聚丙乙烯编织物等不透水薄膜加以覆盖、喷抹水泥砂浆、铁丝网水泥浆抹面等，并防止地表水或渗漏水冲刷边坡。（10）沟槽如需排水时，采用集水井排水法。沟槽开挖至设计底标高时，在沟槽的单侧作等粒径碎石回填盲沟，其断面为3030cm，以3%的坡度坡向集水井，集水井每隔50m设一个，断面为1.0m1.0m1.5m（槽底以下），集水井内水用潜水泵抽出。(如下图)（11）沟槽开挖时如离现状建筑物较近时应根据情况采取保护措施。（12）沟槽开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。（13）沟槽开挖至设计底标高后，通知监理及相关人员进行验槽，采用轻型触探对沟槽基底承载力进行检测，当无法满足设计要求时，根据业主及设计要求采取相应的换填措施进行加固处理。（14）沟槽检查验收：沟槽开挖完成后，进行检查验收。检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等。4、砂石基础经验槽合格后方可进行砂石基础施工（1）首先应恢复管道中心线，放出砂石基础的标高,后由质检组和监理工程师对轴线、标高等进行检查验收，合格后方施工。（2）砂石的铺设砂石铺设采用人工进行摊铺，投料时质检员和试验员要检查原材料质量，天然级配砂砾,其最大粒径不宜大于25mm。摊铺后应及时检测，找补，如发现砂窝或梅花现象需将多余的砂或石块挖除，分别掺入适量的砂石或者砂，严禁采用砂进行覆盖处理。（3）压实将砂石按设计标高整平（可考虑松铺），压实工具采用打夯机，夯实68遍，砂石基础压实度不小于90%。5、管道安装5.1、下管砂石基础经自检和现场监理验收合格后，下管并稳管。管子下管采用挖掘机、人工配合，专人指挥。下管时必须轻吊轻放，用专用吊带吊装，一方面避免损坏管材，另一方面保护砂砾基础表面不受破坏。5.2、安管管道接口用吊链（手拉葫芦）拉入，对管子中心线的控制，宜采用边线法或中线法。采用边线法时，边线的高度应与中心高度一致，其位置宜距管外皮10mm。吊链拉入法：在已安装稳固的管子上拴住钢丝绳，在待拉入管子承口处放好后背横梁（方木），用钢丝绳和吊链连好绷紧对正，拉动吊链，即将插口拉入承口中，每接一根管子，将钢拉杆加长一节，安装数根管子后，移动一次栓管位置，见下图：5.3、管道安装及接口施工要点橡胶圈在使用前逐个进行检查，对于有破损、气泡、割裂、飞边等现象的必须剔除。安管时，管口和橡胶圈应清洗干净，套在插口上的胶圈应平直、无扭曲，在插口和承口上均匀涂刷润滑剂，使管口光滑便于滑进，安装后的胶圈应均匀滚动到位；管子插入时要平行沟槽吊起，以使插口胶圈准确地对入承口内；吊起时稍离槽底即可。顶、拉的着力点应在管子的重心上，通常在管子的1/3高度处；安装接口时，顶、拉速度应缓慢，随时检查胶圈滚入是否均匀，如不均匀，可用錾子调整均匀后，再继续顶、拉，使胶圈均匀进入承口内；6、管座砂石填筑管道接口完毕，用天然砂砾填筑管道下侧三角部位，并用木夯夯实，保证管道与砂石基础紧密接触。然后分层填筑管座砂石料，每层厚度不超过20cm。砂石料适量撒水后，用打夯机夯实。7、检查井施工混凝土检查井主要有圆形井、矩形井，虽然每个井室混凝土量不大，但施工中稍有疏忽，就可能使混凝土外观差，其工作缝出现洇水、渗水现象。施工顺序：垫层混凝土 基础混凝土管顶面以下井壁混凝土浇筑流槽管顶面以上井壁混凝土浇筑塑钢踏步安装现场预制混凝土盖板安装预制混凝土井筒安装钢纤维井座和井盖安装。7.1、钢筋钢筋的加工、存放钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。钢筋在加工成型之前进行调直及防锈清理，确保钢筋表面的洁净。钢筋成型后，挂牌注明所用部位、型号、级别，并分类码放整齐。成型的钢筋一般暂存在加工厂内；施工中按照施工计划以及施工现场的要求分批运至施工现场，施工现场只能少量地暂存工程急需的成型钢筋。运至现场的钢筋要码放整齐、挂号标志牌，底部垫方木与地面保持距离。绑扎、安装钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行。井室底板钢筋的定位必须弹线。架立筋：井室底板、顶板架立筋按1000mm间放，以此控制上、下层钢筋间距。严格控制钢筋保护层，在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比相同的水泥砂浆垫块。，垫块数量不得小于2块/m2。 绑扎时铺板作业，严禁踩踏绑扎完毕的钢筋。钢筋安装时接头的位置及数量，符合国标验收规范及规定。7.2、模板检查井基础及矩形检查井井室均采用熊猫板，圆形检查井井壁采用加工异形钢模板。模板制作钢模制作：钢模板应按加工图进行加工，成品经检验合格后方可使用，面板及整体刚度应符合相关要求。木模制作：木模可在加工厂及现场制作，木模与砼接触的表面应平整、光滑。木模的接缝可做成平缝、搭接缝、或企口缝、当采用平缝时，应采取措施防止漏浆。木模的转角处应加嵌条或做成斜角。重复使用的模板应始终保持其表面平整、形状准确，不漏浆，有足够的强度和刚度。模板安装所有模板均采用现场拼装。模板组装好就位前在表面涂刷脱模剂并涂刷均匀且不能过厚。模板安装应与钢筋安装工作配合进行，妨碍钢筋绑扎的模板应待钢筋安装完毕后安设。安装侧模时，应防止模板位移和凸出，在侧模外侧设立支撑进行固定。模板安装完毕后，应对其平面位置、顶部标高、节点联系及横向稳定性进行检查，签认后方可浇筑砼。浇筑时，发现模板有超过允许偏差变形值的可能时，应及时纠正。模板在安装过程中，必须设置防倾覆设施。模板拆除拆除期限的规定：侧模在混凝土强度能保证井体不因拆模而出现缺棱掉角现象时方可拆除。模板拆除后应及时清理及修理，涂刷机油，选择平整的场地分类码放。7.3、混凝土浇筑浇筑顺序混凝土浇筑顺序：垫层混凝土 基础混凝土 井壁混凝土。浇筑方法垫层及基础混凝土采用溜槽下灰浇筑；侧墙及顶板混凝土采用挖掘机下灰浇筑。浇筑前进行吹仓工作，用清水进行冲洗湿润；在浇筑混凝土时施工队组严格控制下灰速度，进行分层浇筑，每层厚度不得大于30cm。 混凝土振捣采用插入式振捣棒振捣，振捣时振捣棒采用一字式下棒，快插慢提，移动间距不大于作用半径的1.5倍；混凝土养护工作设立专人执行，进行洒水覆盖养护。8、闭水试验闭水实验时通知建设单位、监理、管理单位一起参加验收，符合以下条件时即可进行管道带井闭水试验（混凝土管道闭水试验段长不大于500m）：即管道及检查井的外观质量及“量测”检验均已合格；管道没有回填土且沟槽内无积水；全部预留孔洞要封堵不得漏水。排水管道作闭水试验，尽量从上游往下游进行，上游段试验完毕，即往下游充水，如此试验可达到节约用水的目的。试验步骤：注水浸泡：管道两端管堵用砖砌，必须养护3-4d达到一定强度后，再向闭水段的检查井内注水。闭水试验的水位，高出试验段上游管内顶2m。注水过程同时检查管堵、管道，有无漏水和严重渗水，再浸泡管和井1-2d后进行闭水试验。闭水试验：灌至规定的水位，开始记录，对渗水量的测定时间，不少于30min。根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。渗水量公式计算如下： Q=48q1000/L式中：Q每km管道每d的渗水量（m3/kmd）；q闭水管道30min的渗水量（m3）；L闭水管段长度（m）。当Q允许渗水量时，试验即为合格。9、沟槽回填沟槽回填应在管道隐蔽工程验收合格后进行。凡具备回填条件，均应及时回填，防止管道暴露时间过长造成损失。9.1、沟槽回填前应具备的条件（1）现浇混凝土基础强度不小于5Nmm2；（2）闭水试验合格；（3）回填前必须将槽底杂物(草包、模板及支撑设备等)清理干净；（4）回填时沟槽内不得有积水，严禁带水回填。9.2、回填材料沟槽回填采用砂砾石进行回填夯实，要求砂砾石级配良好不含植物残体、垃圾等杂物，砾石粒径约在0.5mm30mm之间。9.3、回填施工沟槽回填施工包括还土、摊平和夯实等施工过程。还土时应按基底排水方向由高至低分层进行，同时管腔两侧应同时进行。沟槽底至管顶以上50cm 的范围内均应采用人工还土，超过管顶50cm以上时可采用机械还土。还土时按分层铺设夯实的要求，每一层应采用人工摊平。沟槽回填土的夯实通常采用人工夯实和机械夯实两种方法。回填土压实的每层虚铺厚度，应按采用的压实工具和要求的压实度确定。对一般压实工具，铺土厚度参见下表：压实机具木夯、铁夯轻型压实设备压路机振动压路机虚铺厚度（mm）200200250200300400回填土每层的压实遍数，应按回填土的要求压实度、采用的压实工具、回填土的虚铺厚度和含水量经现场试验确定。回填压实应逐层进行。管道两侧和管顶以上50cm 范围内的压实，采用轻夯夯实，管道两侧夯实面的高差不超过30cm。管顶50cm 以上回填时，分层整平和夯实，若使用重型压实机械压实或较重车辆在回填土上行使时，管道顶部以上必须有一定厚度的压实回填土，其厚度通常不小于70cm。9.4、回填土的施工要点和注意事项管道两侧和管顶以上50cm 的范围内还土，应由沟槽两侧对称进行，不得直接扔在管道上；采用木夯、蛙式夯等压实工具时，应夯夯相连；采用压路机时，碾压的重叠宽度不得小于20cm；检查井室周围的回填，应符合下列规定：a.现场浇筑混凝土或砌体水泥砂浆强度应达到设计规定；b.路基范围内的井室周围，应采用砂、砂砾等材料回填，基层范围内按设计要求做加强井圈；c.井室周围的回填，应与管道沟槽的回填同时进行；当不便同时进行时，应留台阶形接茬；d.井室周围回填压实时应沿井室中心对称进行，且不得漏夯；e.回填材料压实后应与井壁紧贴。10、雨水口施工10、1施工工艺流程测量放线挖槽混凝土基础墙体砌筑及勾缝混凝土泛水找坡过梁安装、井圈及井箅安装10.2、施工要点基槽开挖人工开挖雨水口基槽，按照所放开挖边线进行开挖。开挖过程中，核对雨水口位置，有误差时以支管为准，平行于路边修正位置。混凝土基础混凝土基础采用C15砼，浇筑前对槽底仔细夯实。砼浇筑过程中，采用人工振捣，表面用木抹子抹平。浇筑完后，及时进行养护。井室砌筑及勾缝砼基础强度达到5Mpa后，方可进行雨水口砌筑。根据试验室提供的水泥砂浆配合比，现场搅拌水泥砂浆。测放雨水口墙体的内外边线、角桩，据此进行墙体砌筑。按雨水口墙体位置挂线，先砌筑一层砖，根据长度尺寸，核对对角线尺寸，核对方正。墙体砌筑，灰缝上、下错缝，相互搭接。雨水口砌筑灰缝控制在812mm，灰缝须饱满，随砌随勾缝。每砌筑300mm将墙体肥槽及时回填夯实，基层以下回填材料采用水泥稳定级配碎石，基层范围内按设计要求做加强井圈。为保证雨水口顶面高程与路面顶面平顺，按照设计高程，在路面层施工前完成雨水口井圈及井盖。雨水口位置要安装准确，进水井箅面必须低于周围路面2cm。混凝土泛水找坡雨水口砌筑完成后，底部用C15细石砼抹出向雨水联络管集水的泛水坡。砼厚度最大50mm，最小30mm。过梁、井圈及井箅安装雨水口预制过梁安装时要位置准确，顶面高程符合设计要求；安装牢固、平稳。铸铁井圈安装时，底部铺20mm厚1:3水泥砂浆，位置要准确，与雨水口内壁一致，井圈顶比路面低2cm，便于雨水排出。（三）照明工程本工程宜采用平行流水立体交叉作业，分专业，分区进行安装。根据照明工程设计要求，通过初步论证分为确定灯位 沟槽开挖、构件制作 浇注灯基础砼 电缆敷设 灯具及设备安装 接线调试等六个阶段施工。结全本工程的具体情况，依电气干线走势，考虑供电电源，施工基本顺序为：定灯位挖沟 埋管 浇注路灯基础敷设电缆 绝缘测试 路灯安装设备安装 实验、调试 自检 竣工验收考虑到施工作业面，可据实际情况进行调整。 施工方法1、沟槽开挖a、开挖沟槽宽度400mm，深度大于450mm。b、开挖时用尺画好控制线，确定好沟槽走向, 切勿破坏景观及地下设施.c、回填时把土夯实，通过硬质路面的沟槽用混凝土沙浆恢复。2、电缆敷设a、电缆型号、电压、规格应符合设计，敷设前对电缆进行绝缘测试，绝缘电阻大于0.5 M。b、敷设前应按设计和实际路径计算每根电缆长度，合理安排每根电缆，减少电缆接头。c、在带电区域内敷设电缆，应有可靠的安全措施。d、电力电缆在终端头与接头附近有备用长度。e、电缆的最小弯曲半径应大于20D电缆外径。f、电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。电缆上不得压扁、电缆绞拧、护层折裂等未消除的机械损伤。g、并列敷设的电力电缆，电缆接头的位置应相互错开。h、电缆敷设时应排列整齐，不宜交叉，应加以固定，并及时装设标志牌。i、本工程电缆为穿管电缆，距地表距离不小于40CM，引入建筑物与建筑物交叉处，可浅埋，但应采取保护措施，穿越硬质路面时加钢管保护。3、管内穿线a、 导线穿管依据所穿根数多少确定管径，导线的绝缘电阻测量值不应小于0.5M。不同系统、不同回路的导线严禁穿插在同一根保护管内，导线在保护管内不得有接头和扭结。b、 设备接地线、专用接地线必须采用多股铜芯导线。c、导线穿入钢管时，管口处应装设护套保护导线，盒的垂直管口，穿入导线后应将管口密封。4、管线敷设a、保护电线用的塑料管及配件必须由阻燃处理的材料制成，塑料管外壁应有间距不小于1米的连速阻燃标记和制造厂标。b、管与管之间采用管连接时，外套长度宜为管径的1.2-3倍，管于管的对接口处应位于套管的中心。c、塑料管在砖砌墙体上槽敷设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不小于12mm。5、钢管敷设a、潮湿场所和直埋于地下的电线保护管，应采用厚壁钢管。b、钢管不应有折扁和裂缝，管内应无铁屑与毛刺，切口应平整，管口应光滑。c、采用套管连接时，套管长度宜为管外径的1.5-3倍，管与管的对接口处应位于套管的中心，套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧，在震动的场所，紧定的螺钉应有防松动措施。d、镀锌钢管采用螺纹连接或套管紧定螺钉连接，不应采用焊接连接。6、灯杆基础施工 灯杆的基础应严格按设计要求制作, 采用C20混凝土, 浇筑时用插入式震动棒震捣结实, 再用灰板收至水平, 然后用麻袋保湿、防冻。所用水泥、沙子，钢筋等原材料检查合格，其表面平整，尺寸符合设计标准。灯杆基坑以道路设计施工基面为准，人工开挖，开挖时，在基础尺寸上长、宽增加100mm，加深300mm，平整坑底后，基底用3：7灰土人工夯实。基础浇筑时，基础顶面表高低于道路缘石或人行道标高100mm，以保护基础螺栓螺母而进行二次砼浇筑。基础找平后，基础回填要分层回填，回填20-30mm夯实一次，夯实程度要达到原状土密度的90%以上。7、灯具安装a、将验收合格的优质路灯灯具进行地面组装, 保证灯具内各种电器紧固可靠, 组装完毕后通电试亮。b、将完好的灯具运至现场, 运输的过程中要防止表面擦伤或撞伤。c、路灯安装要垂直, 用水面尺调整其垂直度。d、所有灯具的金属外壳或底座必须与PE线连接，可靠接地。8、控制柜安装a、控制箱应安装牢固，其垂直偏差不应大于3mm；其底边距地面安装高度应符合设计要求。b、控制箱位置应靠近电缆沟检修口，要预留检修工作空间并注意防水处理。c、控制箱进出线路应整齐，出线位置及角度应合理。d、控制箱内，应分别设置零线和保护地线（PE）汇流板，并可靠接地。e、控制箱内各回路开关标识清楚。9、电缆终端头、电缆中间头的制作与安装a、电缆头制作，应由经过培训的熟悉工艺的人员进行，严格遵守制作工艺规格。b、制作电缆终端接头，从剥切电缆开始应连续操作至完成，缩短绝缘暴露时间，剥切时不应损伤线芯和保留的绝缘。c、电缆头采用自粘带、防水胶带密封绝缘外，还要涂环氧树脂加强密封、防潮处理。d、电缆接头两侧电缆的应分别连接良好，不中断，跨接处的截面不小于接地极截面。e、电缆应可靠接地、用锡焊接地。10、地极（接地保护）施工a、接地保护应严格按建筑电气施工规范要求安装，工作零线与保护零线严格分开, 不得混用，所有配电箱的PE线应作垂直接地, 其接地电阻不大于1欧姆, 所有电气设备及管线金属外壳可靠接地，通过测试并要求达到规定值。若通过测试大于标准要求，必须要求返工，直到达标为止。b、接地极、接地扁钢选用热镀锌钢材，接地装置规定埋深不应小于0.6M，接地线通过地表下0.6M引至地面外。c、接地极选用505052500镀锌角钢，间距5M，接地母线用-404镀锌扁钢，接地母线之间电焊搭接长度不小于15CM，接地母线、接地极之间焊接处应做防腐处理。11、调试a、测试工艺流程：低压开关箱一、二次回路测试整体调试运行。b、低压开关箱的的调试内容：主回路断路器及接触器的测试、二次回路测试等。八 施工保证措施（一）工程质量保证措施1 保证质量的施工技术措施（1）全面质量管理的措施1）建立质量保证体系，落实组织机构人员。质量保证体系见工程质量保证体系框图，成立以项目经理为组长，总工程师为副组长的质量管理领导小组，明确规定质量管理工作的具体任务、责任和权限。2）根据局质量方针和目标制定实现方针和目标的措施办法。将方针目标层层分解，定期对方针目标的执行情况进行检查评比，用百分制衡量工作标准和分项分部工程的质量标准。工作标准与奖金挂钩，质量标准与验工计价挂钩。3）按专业班组和关键工序成立QC小组，并开展活动，研究改进工程质量的建议、措施，全面提高工程质量，确保工程一次成优。（2）严格按规范施工的措施1）从教育抓起常敲警钟，提高执行规范的自觉性。根据施工技术规范要求，编写单项工程或工序的技术标准，有针对性地下发给施工单位作为施工依据，并以此定期和不定期检查执行情况。2）根据设计图和下发的标准实行自检制度和定期检查制度，把影响质量因素消灭在施工过程中，不符合质量标准要求的坚决返工重做。3）实行质量标准与经济效益挂钩，经理部组织质量、技术、计划、财务对正在施工和完工的项目进行认真的核查、验收，评出优良、合格、不合格三个等级，分别按100% 、98%和不计分处理，不合格的返工，返工合格后按98%计价。（3）保证施工人员操作技能的措施1）本项目的管理人员，须取得相应的专业技术职称，受过专业技术培训，并具有一定的施工及管理经验。2）专业工种人员必须按照国家有关规定的要求进行培训考核，获取上岗证书及相应技术等级，持证上岗，未经过专业技术培训考核不准上岗。3）民工、临时工上岗前必须对其进行岗前培训，考核合格后方能上岗。4）施工中，采用新工艺、新技术、新设备、新材料前必须组织专业技术人员对操作者培训。（4）保证物资、设备管理的措施1）按工程进度编制物资与设备需求量计划表，力求准确、可靠。2）机械管理部门要定期维修、保养现场的施工机电设备，保证其满足施工需要，所有进场设备必须保持良好状态。3）钢材、水泥、防水材料等物资的采购，必须具有材质证明或合格证件，并按规定进行抽检。(5)工程质量保证体系框图(6)保证施工技术的措施1）详细审核施工图纸，及时与监理工程师、设计人员联系。2）编制详细的作业指导书，并进行技术交底，必要时进行技术培训。3）复测控制桩，认真复测甲方所交控制桩，复合无误后进行施工放样，测量放样必须执行复核制，对测量成果认真记录；并妥善保存， 对测量仪器定期维护检修，保证其精度。4）工程试验工作严格按有关规定进行，并确保试验设备状态良好，必须有试验设备的校检，使用时，要按设备使用说明选择适当的操作方法。5）设专人管理文件，将其分类归档。6）关键工序实施前要编制详细的工艺细则及作业指导书，对桥混凝土施工应明确技术要求和质量标准。7）严格执行隐蔽工程检查制度，经监理检查合格后进入下道工序施工。8）加强监测工作，利用监测数据分析施工现状采取相应的处理办法。(7)竣工阶段质量的保证措施1）制定竣工阶段施工计划，对剩余工程数量、材料、机具、人员需求量作出具体安排。2）工程将要竣工时，由经理部主管生产的副经理组织有关管理人员及作业人员，按照本工程有关竣工管理办法对已完工程进行自检，找出漏洞及需要修补的项目，采取措施一项一项加以落实。3）组织技术人员对竣工资料进行全面整理、装订归档，其整理标准以业主下发文件为准。4）移交工程的同时，经理部要制定质量回访计划，对已完工程承担缺陷修补及保修责任。（二）工期保证措施1保证工期的技术措施我公司在多年的市政工程施工中，总结了大量的施工工艺，对适用本工程的成熟工艺将优先采用。在施工中我们将发挥信息资源广的优势，积极采用新技术、新工艺、新材料，并发动全体施工人员动脑子，想方法， 改进施工方法，优化施工工序，同时控制工程质量，做到各工序一次成优，以提高生产效率，加快施工进度。推行进度计划动态管理技术要使本工程在预定工期内完工，必须抓住施工进度计划中的关键工序和关键线路。我们将采用我单位成熟的网络管理程序，对本工程进行进度计划的动态管理。从而确保总工期目标的实现。从资源配置上保证工期
