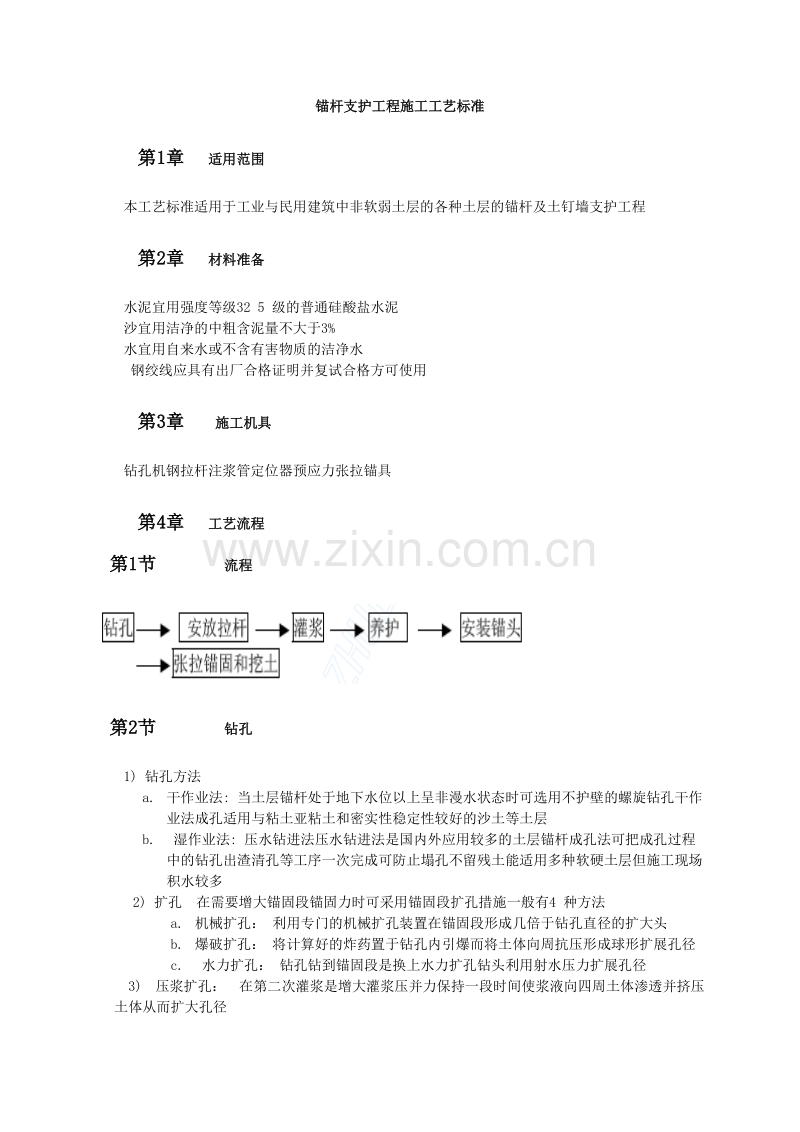

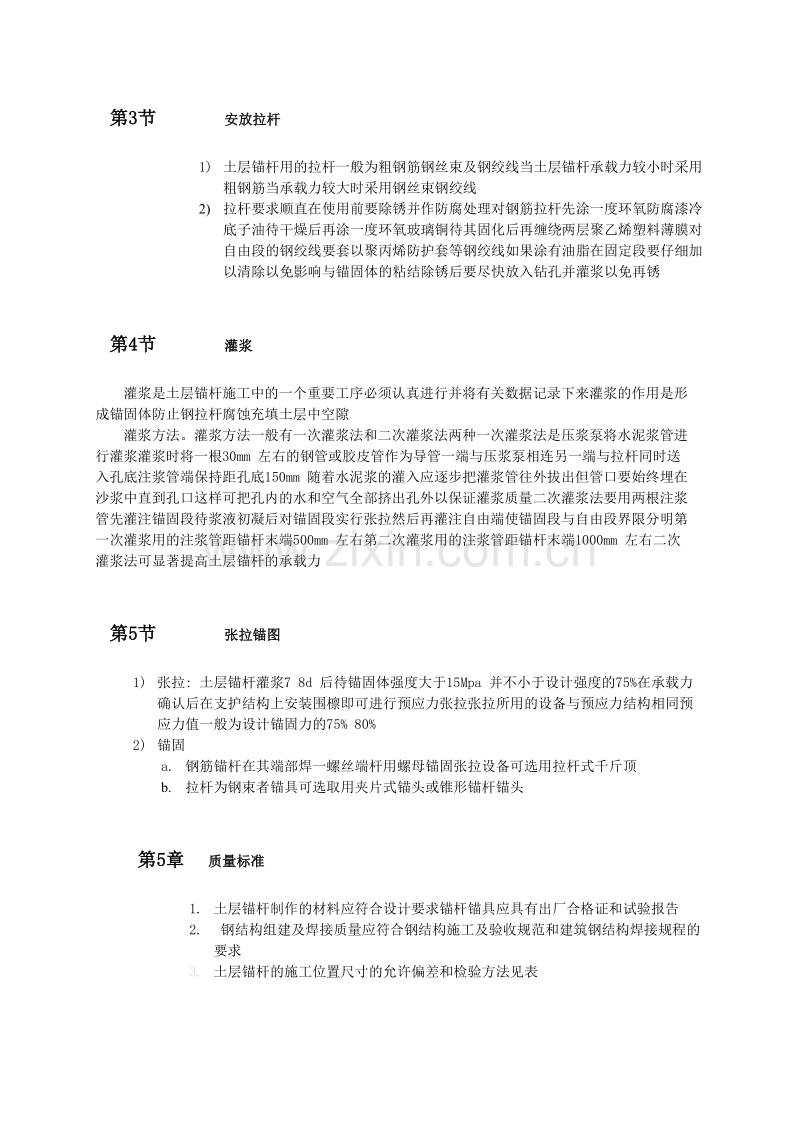

锚杆支护工程施工工艺标准第1章 适用范围本工艺标准适用于工业与民用建筑中非软弱土层的各种土层的锚杆及土钉墙支护工程第2章 材料准备水泥宜用强度等级32 5 级的普通硅酸盐水泥沙宜用洁净的中粗含泥量不大于3%水宜用自来水或不含有害物质的洁净水 钢绞线应具有出厂合格证明并复试合格方可使用第3章 施工机具钻孔机钢拉杆注浆管定位器预应力张拉锚具第4章 工艺流程第1节 流程第2节 钻孔1) 钻孔方法a. 干作业法: 当土层锚杆处于地下水位以上呈非漫水状态时可选用不护壁的螺旋钻孔干作业法成孔适用与粘土亚粘土和密实性稳定性较好的沙土等土层b. 湿作业法: 压水钻进法压水钻进法是国内外应用较多的土层锚杆成孔法可把成孔过程中的钻孔出渣清孔等工序一次完成可防止塌孔不留残土能适用多种软硬土层但施工现场积水较多2) 扩孔 在需要增大锚固段锚固力时可采用锚固段扩孔措施一般有4 种方法a. 机械扩孔： 利用专门的机械扩孔装置在锚固段形成几倍于钻孔直径的扩大头b. 爆破扩孔： 将计算好的炸药置于钻孔内引爆而将土体向周抗压形成球形扩展孔径c. 水力扩孔： 钻孔钻到锚固段是换上水力扩孔钻头利用射水压力扩展孔径3) 压浆扩孔： 在第二次灌浆是增大灌浆压并力保持一段时间使浆液向四周土体渗透并挤压土体从而扩大孔径第3节 安放拉杆1) 土层锚杆用的拉杆一般为粗钢筋钢丝束及钢绞线当土层锚杆承载力较小时采用粗钢筋当承载力较大时采用钢丝束钢绞线2) 拉杆要求顺直在使用前要除锈并作防腐处理对钢筋拉杆先涂一度环氧防腐漆冷底子油待干燥后再涂一度环氧玻璃铜待其固化后再缠绕两层聚乙烯塑料薄膜对自由段的钢绞线要套以聚丙烯防护套等钢绞线如果涂有油脂在固定段要仔细加以清除以免影响与锚固体的粘结除锈后要尽快放入钻孔并灌浆以免再锈第4节 灌浆灌浆是土层锚杆施工中的一个重要工序必须认真进行并将有关数据记录下来灌浆的作用是形成锚固体防止钢拉杆腐蚀充填土层中空隙灌浆方法。灌浆方法一般有一次灌浆法和二次灌浆法两种一次灌浆法是压浆泵将水泥浆管进行灌浆灌浆时将一根30mm 左右的钢管或胶皮管作为导管一端与压浆泵相连另一端与拉杆同时送入孔底注浆管端保持距孔底150mm 随着水泥浆的灌入应逐步把灌浆管往外拔出但管口要始终埋在沙浆中直到孔口这样可把孔内的水和空气全部挤出孔外以保证灌浆质量二次灌浆法要用两根注浆管先灌注锚固段待浆液初凝后对锚固段实行张拉然后再灌注自由端使锚固段与自由段界限分明第一次灌浆用的注浆管距锚杆末端500mm 左右第二次灌浆用的注浆管距锚杆末端1000mm 左右二次灌浆法可显著提高土层锚杆的承载力第5节 张拉锚图1) 张拉: 土层锚杆灌浆7 8d 后待锚固体强度大于15Mpa 并不小于设计强度的75%在承载力确认后在支护结构上安装围檩即可进行预应力张拉张拉所用的设备与预应力结构相同预应力值一般为设计锚固力的75% 80%2) 锚固a. 钢筋锚杆在其端部焊一螺丝端杆用螺母锚固张拉设备可选用拉杆式千斤顶b. 拉杆为钢束者锚具可选取用夹片式锚头或锥形锚杆锚头第5章 质量标准1. 土层锚杆制作的材料应符合设计要求锚杆锚具应具有出厂合格证和试验报告2. 钢结构组建及焊接质量应符合钢结构施工及验收规范和建筑钢结构焊接规程的要求3. 土层锚杆的施工位置尺寸的允许偏差和检验方法见表第6章 成品保护灌浆结束后作好锚杆的保护防止外力使锚杆活动影响锚杆与水泥浆的粘结力第7章 安全与环境1. 机械施工钻孔时严格按操作规程操作防止机械事故伤人2. 施工时做好机械噪音的防护同时做好排污水的沉淀处理第8章 注意事项1. 钻孔时避免使用膨润土循环泥浆护壁以免在孔壁上形成泥皮降低承载力2. 为使锚固端发挥最大的锚固作用孔壁不得塌陷和松劲否则会影响拉杆的安放和土层锚杆的承载力3. 灌浆应注意以下几点1） 浆液需按配合比搅拌2） 必须保证锚固段连续密实3） 在浆液硬化前锚杆不能承受外力4） 灌浆完成后应将灌浆管压浆泵搅拌机等用水清洗干净第9章 质量记录本工艺标准应具备以下质量记录1. 土层锚杆施工图纸2. 水泥锚杆合格证和实验报告3. 水泥浆配比单4. 锚杆张拉记录5. 灌浆施工记录6. 锚杆承拉力检测记录
