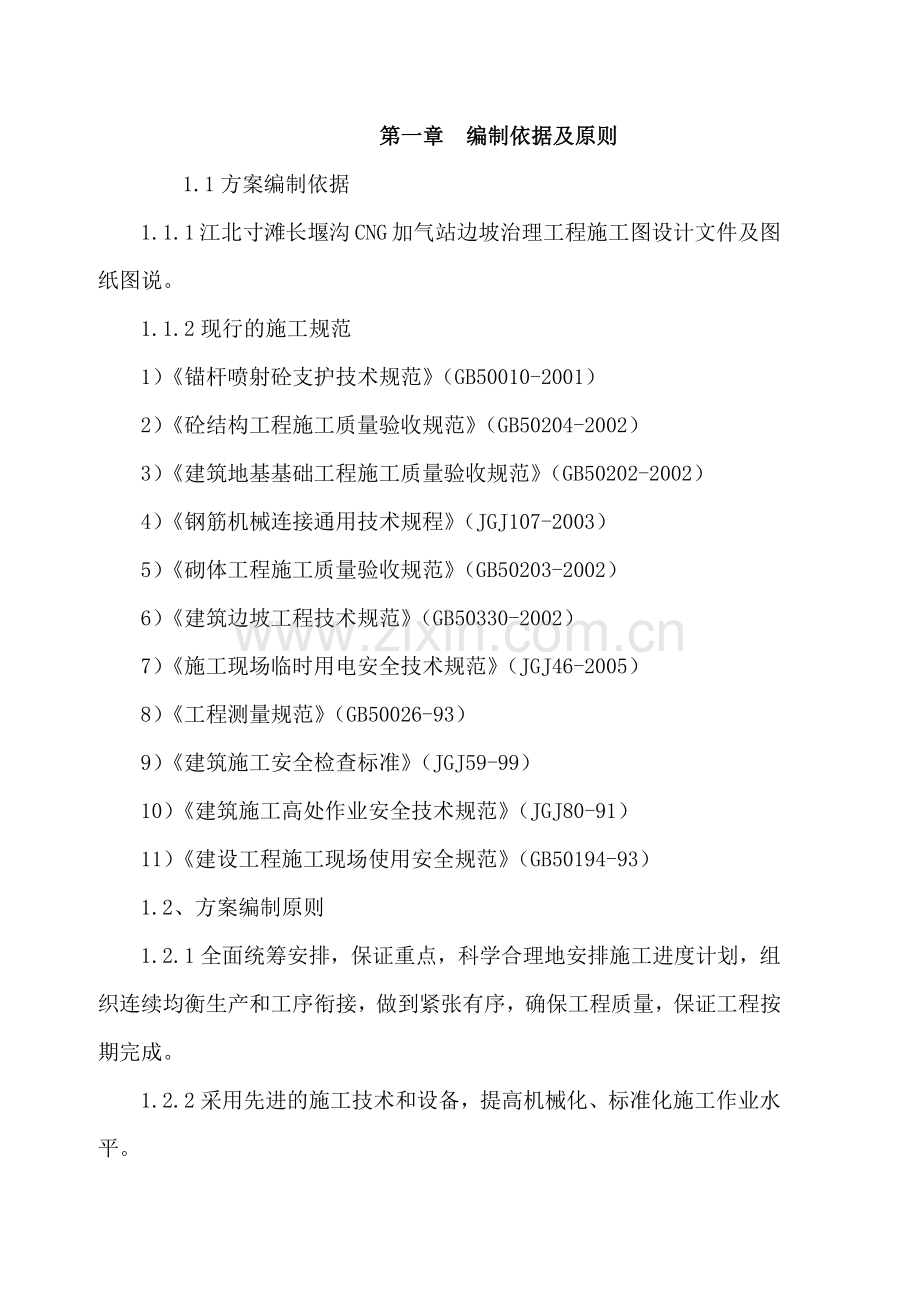

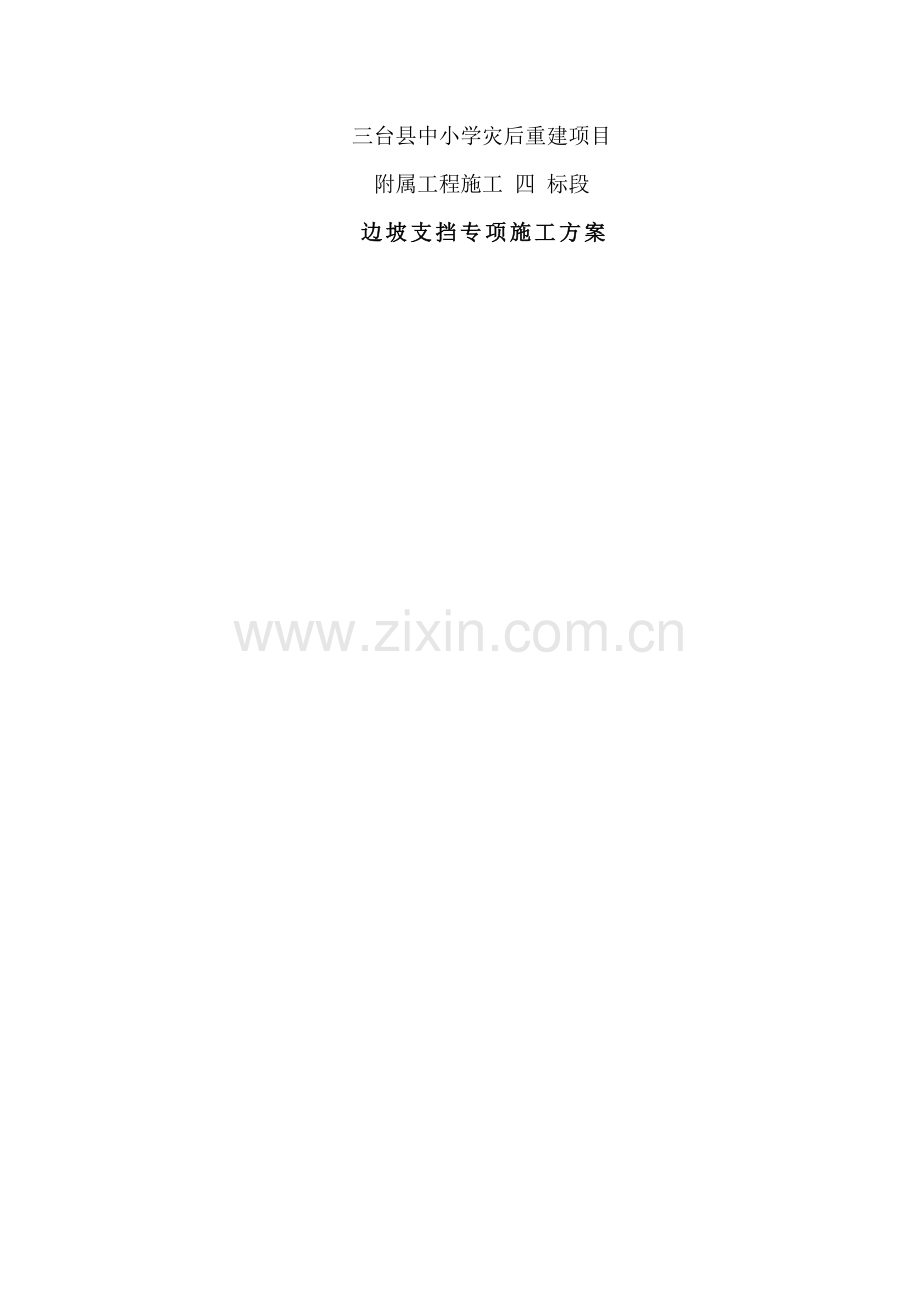

三台县中小学灾后重建项目 附属工程施工 四 标段 边坡支挡专项施工方案边坡支挡专项施工方案 第一章第一章 编制依据及原则编制依据及原则 1.1 方案编制依据 1.1.1江北寸滩长堰沟CNG加气站边坡治理工程施工图设计文件及图纸图说。1.1.2 现行的施工规范 1）锚杆喷射砼支护技术规范（GB50010-2001）2）砼结构工程施工质量验收规范（GB50204-2002）3）建筑地基基础工程施工质量验收规范（GB50202-2002）4）钢筋机械连接通用技术规程（JGJ107-2003）5）砌体工程施工质量验收规范（GB50203-2002）6）建筑边坡工程技术规范（GB50330-2002）7）施工现场临时用电安全技术规范（JGJ46-2005）8）工程测量规范（GB50026-93）9）建筑施工安全检查标准（JGJ59-99）10）建筑施工高处作业安全技术规范（JGJ80-91）11）建设工程施工现场使用安全规范（GB50194-93）1.2、方案编制原则 1.2.1 全面统筹安排，保证重点，科学合理地安排施工进度计划，组织连续均衡生产和工序衔接，做到紧张有序，确保工程质量，保证工程按期完成。1.2.2 采用先进的施工技术和设备，提高机械化、标准化施工作业水平。1.2.3 严格按照设计施工图和有关施工规范、规程及标准的要求组织施工，保证工程质量和生产安全，并做到文明施工。1.2.4 施工中积极推广先进科技成果及新材料、新工艺、新设备的应用，因地制宜，扬长避短，不断优化施工方案。1.2.5 努力降低成本，提高经济效。第二章第二章 施工组织与布署施工组织与布署 2.1 工程概况 2.1.1 工程地点 本工程临时施工进场道路已修通至现场，临时施工用水、用电管线已接通至指定现场位置，具备开工条件。2.1.2 工程设计概况 2.1.2.1 场地基本情况 该场地属斜坡地带，呈阶梯状分布，地形复杂，校区内各建筑物周边场地较高，中间操场场地较低，东面场地最低，拟建场地内地面高程405.6397.84m，406.37397.91m，高差达 79m。2.1.2.2 设计概况 根据场地实际情况地勘报告将该分项工程分为两大部分：1、各建筑物周边 KLMNOP 与 QRST 段边坡护坡工程 该两段边坡坡脚采用 3000 高护面墙护面，护面墙以上采用 1：0.5放坡锚喷进行治理。2、拟建操场周边 AB、BC、CD、DEF、GHIJ 段边坡工程 AB 段边坡采用格构植被护坡，BC 段采用毛石砼现浇挡墙护坡，CD段道路与操场间岩质坡采用 M7.5 浆砌条石或卵漂石护面，DEF 段采用现浇毛石砼挡墙护坡，GHIJ 段采用现浇毛石砼挡墙护坡。2.2 工程环境及作业条件 本工程施工围墙、大门及临时及水电设施已完善、临时施工进场道路已修通至现场，临时施工用水、用电管线已接通至指定现场位置，施工条件较好。本工程施工场地范围内地质勘察(详勘)完毕,场地范围内无地下障碍物和管线,无地下水。2.2.1 施工内容 本工程为边坡治理：KLMNOP 段边坡护坡长约 123.2 米，QRST 段边坡护坡长约 105.6 米，坡脚漂石护面墙高 3.5m，1:0.5 放坡锚喷护面高度约 36m；AB 段边坡采用格构植被护坡，全长约 55.70m(高 7.16m）。BC段采用毛石砼现浇挡墙护坡，挡土墙长 30.00m，中部 8.0m 梯步。CD 段道路与操场间岩质坡采用 M7.5 浆砌条石或卵漂石护面，护面墙长 42.30m。DEF 段采用现浇毛石砼挡墙护坡，挡土墙长 36.40m（高 3.57.0m）。GHIJ段采用现浇毛石砼挡墙护坡，挡土墙长 23.80m（高 3.57.0m）。其主要分项工程项目为:(1)土石方工程:人工开挖土石方,人工清理边坡,人工挡墙格构开槽、人工凿截水沟。（2）脚手架搭设。（3）锚杆支护。（4）格构箱、挡墙面板支模板、砼浇筑。（5）锚杆挂网喷射砼支护。2.3 工程的特点及重点 2.3.1 工程量大、工期紧、难度高 本工程边坡长度较长，土石方人工开挖量较大，周转外运比较困难，锚杆喷射挡墙工程量大，人工清坡量大。施工期间正值多雨季节，给工程施工又增加了难度。2.3.2 锚杆施工技术含量高，控制好锚杆的施工质量是本工程的重点。2.3.3 边坡高度较大，加强边坡土石方开挖和锚杆挡墙施工过程中的边坡稳定性观察是本工程安全监控重点。2.4 施工组织与部署 2.4.1 施工组织 2.4.1.1 边坡治理工程作为工程项目施工的重要组成部分，与主体工程项目紧密结合，实行目标管理，统一指挥、协调、按工程项目的施工总进度计划进行统筹管理和控制。组织有相应资质的专业施工队伍，合理配置人力，物力资源，提高施工效率，为主体工程创造良好的施工条件和场地施工安全保障，并争取提供充裕时间和空间。项目经理部按本工程项目的规模和专业岗位需求配置齐全，劳务施工班组、人员优化组合。管理人员均持有对口的专业施工岗位资质，具备高层专业施工管理水平和专业技术水平。2.4.1.2 实行岗位责任制，定职定责，重点部位专人重点监控，各工种、专业统一指挥，协调管理，最大限度地发挥项目领导班子作用和施工班组的积极性，优质、高效完成施工任务。2.4.2 施工部署:根据本工程实际情况和工程合同要求,结合公司的具体条件,对该工程进行合理的施工部署.2.4.2.1 施工任务划分 a、边坡土石方开挖、装车外运、边坡修整、格构开槽等由土石方施工班组承担施工。b、锚杆钻孔、锚杆钢筋制作安装、灌浆、锚喷砼喷射由专业锚杆挡墙施工队施工。c、面板钢筋安装绑扎由钢筋班组施工。d、格构支模板、挡墙支模板、砼浇筑由钢模班、砼班承担施工。2.4.2.2 施工阶段划分：针对该工程的具体情况，将其分为边坡土石方开挖、清坡、土石方外运；锚杆钻孔、锚杆钢筋制作安装；挡墙格构、面板、钢筋网片安装绑扎、支模板、砼喷射、现浇三大施工阶段。各工序及各专业工种必须密切配合，作好各施工阶段施工作业计划安排，配备充足的劳动力，确保各施工阶段按进度计划完成。施工采取大平面流水作业：即集中优势劳动力投入边坡土石方挖运施工，为锚杆挡墙施工作业开创流水节拍步距条件。第三章第三章 总体施工方案总体施工方案 3.1 施工总平面布置 施工总平面布置根据前期已施工修建的临时设施、堆料场、按现有道路及可用场地布置。3.2 施工总平面布置说明 3.2.1 平面布置原则（1）严格遵守国家和当地政府在有关土地资源使用方面的法律法规，服从建设单位和监理工程师的指导，合理使用场地，保证现场道路、水电、排水系统畅通。（2）以投资费用低，管理及维护简便为原则，在方便施工的前提下，做到投资少，利用率高。3.3 边坡土石方挖运 3.3.1 人工边坡土石方开挖，外运装车 开挖的土石方人工装汽车外运出场外。土石方外运利用场地入口车道硬化和进出车辆冲洗设施及排水沟、沉砂井，进出车辆冲洗干净，不得带泥上路。边坡为泥岩和泥质粉砂组成，边坡土石方采用空压机带风镐，人工开挖装车外运。边坡边开挖边防护，边坡清理和格构开槽由石工班用钎、锤破碎开槽取石和边坡表面凹凸不平的开槽清理。开挖施工过程中专人对边坡岩层结构和边坡稳定性进行观测，发现问题立即处理，加设临时支撑。若情况特别严重，会同建设方、监理方工程师制订有效的安全技术措施，确保施工安全。3.3.2 锚杆施工：锚杆施工采用机械钻孔，锚杆钻孔深度较大，施工难度大，施工中不可预见因素多，所以在该工程中为一个主控工序。施工时钻孔放线定位应准确，钻机平台搭设高度与钻机高度、倾角、孔位关系一致，稳定牢固，保证施工使用安全。锚杆钻孔经检查，孔径、钻孔深度符合设计要求后，立即进行清孔处理，报业主、监理等相关部门进行桩孔验收后，进行锚杆钢筋安装和灌浆（锚杆钢筋安装前须经检查验收合格）。未经验收合格，不得进行下道工序施工。3.3.3 脚手架施工：采用483.5 钢管架料，专业架工施工搭设双排式脚手架，严格按施工规范和标准执行，搭设完毕，经检查验收合格后，方可使用。3.3.4 挡墙钢筋工程；锚杆钢筋、格构钢筋、底梁、面板钢筋和其余各阶段钢筋均在现场机械加工制作，钢筋焊接在钢筋房制作形成时接头采用闪光对焊、现场部分采用电弧焊接头，钢筋调直采用调直机。3.3.5 挡墙模板工程；模板采用欲拼安装支设，挡土墙面模板采用九夹板安装，加固采用483.5 钢管背杆，14 螺栓间距 25002000。一端与已安装固定的锚杆钢筋焊牢，无锚杆处在岩壁钻孔锚螺栓，深度 700。3.3.6、砼浇筑：锚喷采用锚钉挂网喷射 150 厚 C25 砼，机械喷射对边坡进行支护，格构基础、联梁及格构均采用 C20 砼现浇，挡土墙采用C15 毛石砼现浇。挡土墙顶部设 M7.5 水泥砂浆砌漂石截水沟。第四章第四章 施工准备施工准备 4.1 机构组织准备 4.1.1 设立项目组织机构(1)施工组织机构 充分认识本工程实施的重大意义,为保证其顺利实施,根据本工程的特点,按照职能明确、精干实效、运转灵活、指挥有力的原则组建项目管理机构，成立项目经理部。项目经理部配备业务能力强、有多年的边坡治理和大型工程施工经验的管理人员和工程技术人员，按照项目法全面负责本工程的组织实施。本工程的实施采取项目部、工程队两级管理模式。项目部负责宏观施工计划、管理和工程验收。项目经理对本工程的进度、质量、安全负全面责任，下设技术负责人、专业施工员，专职安全员、质检员，协助项目经理分管相的施工技术管理和业务工作。4.2 技术准备工作（1）在全面熟悉设计文件和技术规范的基础上，进行现场察看和施工调查，对各种料场及施工便道、施工现场进行调查，发现问题根据程序提出变更意见申报有关部门申请变更。（2）根据现场收集到的情况核实工程数量、按工期要求、施工难易程序和人员、设备、材料准备情况，编制实施性的施工组织设计和相关施工设计，按要求及时报监理工程师、业主批准。（3）复测控制点，根据设计文件及规范要求的精度恢复坐标控制点并加密坐标点、水准点控制网，埋好保护桩。4.3 施工材料准备工作 工程开工前编制材料供应计划，超前准备好充足合格的各种施工用材料。各种施工材料由项目经理部统一组织进行采购及验收报送检验，施工时充分利用当地的运输力量进行材料的运输工作。各种材料经试验合格并送监理工程师报验后方可使用。4.4 临时设施准备工作 根据工程需要，本着因地制宜、精打细算的原则设置临时设施，做好现场“三通一平”工作，重点抓好施工便道、供电、供水、施工通讯以及驻地建设等工作。4.5 施工机械准备工作 根据施工进度安排合理配置各种机具的进场计划，使用前进行调试工作，确保机械性能良好。第五章第五章 主要项目施工程序和施工方法主要项目施工程序和施工方法 5.1 浆砌漂石 5.1.1 施工工艺流程：测量放线基槽开挖基槽排水与处理截水沟砌筑勾缝养护 5.1.2 对原材料及地基的要求 浆砌漂石采用 M10 水泥砂浆。5.1.3 施工要求（1）测量放线：对照设计施工图定位放线，根据施工现场定位坐标控制网，用经纬仪引测定位放开挖线，按设计要求定出开挖标高线。（2）按施工图设计尺寸定边坡基础开挖的深度和宽度，开挖采用机械和人工相结合的方法进行。（3）采用分段开挖，开挖一段，立即砌石，回填一段。护面墙基础置于强风化基岩中，基础埋深不小于 500。（4）浆砌漂石采用座浆法施工，基础敷设 100200 砂浆垫层，分层砌筑，每层厚度约 250300，每层由外向内，先砌面石再灌浆塞实，铺灰座浆要牢实。砂浆稠度不宜过大，漂石表面清洗干净，砂浆水灰比要符合设计要求，并填饱满。（5）砌筑时，要分层错缝砌筑，基底及墙脚台阶转折做成垂直通缝。（6）沟墙砌出地面后，基坑必须及时回填夯实，并做成不小于 5%的向外流水坡，以免积水下渗而影响墙身稳定。（7）砌出地表外露后，砌石面须勾缝，待砂浆达到初凝后，1:3 水泥砂浆抹面勾凹槽分缝。5.1.4 养护 施工完毕，验收合格后，专人清水养护不得少于 7 天。5.2 边坡人工土石方开挖 边坡土石方采用电动空气压缩机带风镐，人工开挖，装汽车外运出场。5.2.1 施工工艺流程：定位放开挖线、定标高线确定开挖放坡坡度土石方开挖人工装汽车外运出场 5.2.2 施工要点 a、定位放开挖线：根据已建毛石挡墙外边为基准定位放出边坡开挖边线，根据设计施工图挡墙设计长度尺寸用钢尺量距定出挡墙边坡土石方开挖长度后，在开挖范围内撒石灰线方格网，用水平仪引测高程定出边坡土石方开挖标高，作为边坡土石方开挖和工程计算依据。b、确定开挖放坡坡度。c、边坡土石方开挖：采用挖掘机 3 台、风镐 12 把，人工操作自上而下开挖，每次开挖深度达 1m 时，测量开挖放坡坡度，保证开挖放坡正确。开挖的土石方边挖边装车外运，开挖至基底时，水平仪测量，控制开挖基底标高。5.3 人工削坡和脚手架搭设 5.3.1 边坡石方削坡施工工艺 搭设脚手架布设安全装置人工土石方清坡检底抄平交验。5.3.2 施工方法:根据边坡的削坡厚度不同确定不同的施工方法。厚度大于 0.5m 的边坡,由于需要清除的土石方量大,石块体积大,从坡上往下滚动时容易破坏脚手架,故采用先削坡后搭脚手架的方法施工,施工时在坡顶开挖边线外设置锚墩,供人工削边坡时系安全带(绳)所用。厚度小于 0.5m 的边坡，采用先搭脚手架后清坡的方法施工。清坡时安全绳可系在脚手架上。施工机械采用风镐，石工钻、锤结合，计划投入风镐 12 台，同时分45 个作业点作业，作业人员 30 人。削坡面沿着测量已放的坡度清坡，从上至下按顺序进行。清坡时尽量将土石改小，让小碎块沿着坡滑下，不能让大石块滚下，避免产生大石块砸坏脚手架、伤人等不安全因素的出现。作业人员在边坡上工作，必须系好安全带。边坡清坡达到一定的工作面时，插入格构基槽开凿，开凿前按设计施工图格构网格间距、设计几何尺寸和格构的设计嵌入深度，放线人工开凿。开凿的格构槽应平整顺直，几何尺寸和开凿深度必须符合设计要求，已建漂石挡墙格构部分格构基底表面采用人工钻凿平整后，C20 细石砼找平，以防支模浇砼时漏浆，影响浇灌质量。5.3.3 脚手架的搭设、锚杆施工操作平台用钢管脚手架搭设，要求平台宽度大于 6m,外设防护栏杆，平台高度与机高、倾角、孔位关系一致，要求施工平台能承受施工时振动及拉拔力，且施工中不变形、不沉降。脚手架工程分为安全防护脚手架、钻机平台脚手架，喷射加固脚手架等。1 扣件式双排钢管脚手架的搭设程序 搭设准备放立杆线铺垫板放底座竖立杆安放大横杆安放小横杆铺脚手板绑扎护身栏和挡脚板绑扎斜撑和剪刀撑绑扎封顶杆立挂安全网。2 扣件式双排钢管脚手架的搭设要点 a、钢管采用外径 48mm，壁厚 3.5mm 的焊接钢管，扣件采用锻铸件。b、立杆采用双根立杆。排距 1.2m,横杆按 1.5m 间距，立杆搭接长度不小于 1m，接头错开且不小于 500mm。立杆的垂直偏差当架高在 30m 以内时，应不大于架高的 1/200；底座应加垫木、垫块。c、大横杆的接长宜采用对接扣件，也可搭接。搭接长度不小于 1m，并用 3 个扣件固定。接头应错开，相邻接头的水平距离不应小于 500mm，大横杆的长度一般不宜小于三跨，且应不小于 6m。d、小横杆：小横杆用直角扣件扣紧在大横杆上，且紧靠立杆。靠墙一端应离开墙面 50150mm。e、连墙件：连墙件设置的垂直距离不大于 4m,采用预设锚钉等刚性连墙件。f、斜撑和剪刀撑：斜杆应在 12 步距内，由底至顶呈“之”字形连续布置，用旋转扣件与立杆或大、小横杆相接。斜撑的间距不得超过 6根立杆，与地面夹角为 4560，并在下脚处垫木板或金属板墩。剪刀撑应在外侧立面整个长度和高度范围内连续设置。5.3.4 安全措施、安全网设置：脚手架外侧挂设安全网，以防人员下坠；同时在坡顶设置半圆状防护板，以防落物伤人。安全绳、爬梯：应设安全绳及软爬梯，施工人员作业时必须系好安全带及安全绳，爬梯用14 钢筋分节制作成活动形式，每节 22.5m，可任意取下或连接，但必须连接稳固、有必要的刚度。对所有使用的绳索，定期专人检查，并做好检查记录。5.4 锚杆施工程序及施工方法 5.4.1 锚杆施工工艺流程图 锚杆施工工艺流程图一 5.4.2 锚杆工艺性试成孔施工 为了确保本工程锚杆施工的顺利开展和为设计提供与实际符合的参数，锚杆正式施工前，应进行锚杆工艺性试成孔，严格按图纸要求施工，有关钻金数据及施工成孔情况向业主、监理、设计如实反映，主要目的是了解成孔质量。a、钻机安装：钻机安装平稳周正，主动钻杆倾角与设计锚杆倾角一致。b、成孔钻进：锚杆钻进采用 XY-1 型钻机合金回转正循环钻进的施工工艺，钻机就位后，调整立轴角度，使之对准孔位，且与设计倾角一致。c、合理选择钻进技术参数（钻压、转速、泵量），提高钻进效率，确保成孔质量。灌注及养护 成 孔 插入锚杆 锚杆孔定位 钻孔偏差：终孔深度50mm，孔距150mm。5.4.3 锚杆的施工工艺及流程图 根据设计要求及岩土工程地质条件，采用针对性的施工工艺：即干式成孔。施工准备移机就位安钻杆校正孔位调正倾角钻孔反复提内钻杆接内套管钻杆及外套管继续钻进反复提内钻杆钻进至基岩面反复提内钻杆，清孔干净提钻钻进成孔设计深度风清孔拔内钻杆（按节拔出）插锚杆及注浆管灌浆用拔管机拔外套管（按节拔出）锚杆制作 砂浆拌制养护和格构连接封锚结束 锚杆施工工艺流程图二 5.4.4 施工要点（1）钻孔 1）开孔慢速钻进，待正常后再全速钻进。2）施工钻具、钻杆必须垂直，开钻时在粗径钻具上部 2m 处加一个扶正器。以后在钻杆上每隔 24m 加一个扶正器，以确保锚杆斜度达到设计和规范要求。3）钻出的岩芯摆放整齐，现场地质工程师必须随时注意观察钻孔岩性的变化，钻孔过程中发生坍孔现象时，立即报业主、监理工程师和设计人员，采取相应措施（方案）进行处理，确保锚杆的锚固符合设计和规范要求。4）钻孔施工记录是作为原始资料建档的第一手资料，必须专人及时、全面、准确、清楚地填写。（2）清孔：成孔达到设计要求深度后，采用清水清孔，将孔内岩粉、岩屑、岩渣清除干净，清孔后孔底沉渣厚度不得大于 50mm。（3）锚杆制作 1）按锚杆设计施工图（剖面图及说明）进行锚杆加工，锚杆加工由专业施工员负责。根据各孔的钻探深度尺寸和设计要求下料制作锚杆，（下料采用切割机，不得采用电弧焊和气焊切割）。需焊接的地方采用双面搭接焊（长度5D）或单面搭接焊（长度10D），D 为钢筋直径。2）所用钢筋必须平直，不得粘染任何杂物和油污，表面无锈蚀和损伤。3）锚杆按设计要求沿钢筋体轴线方向设置对中支架，对中支架的设置间距不得大于 2m,单根锚杆的对中支架不得少于 2 个。4）锚杆连接接头应按规范要求相互错开，焊接严禁烧伤锚杆立筋；锚杆钢筋必须保持顺直，并除锈，在土层位置的锚杆做刷二度沥青底漆的防护处理。焊工必须为持有焊工证的专职焊工。然后把各孔锚杆下入孔内，锚杆在运输过程中若附上有泥土应清洗后方能使用。5）锚杆钢筋直径22mm 均采用机械连接，机械连接所用材料，加工的成品必须按规范规定要求取样送检合格后方可使用。6）锚杆安装：制作的锚杆必须以检验合格后方可进行安装使用，锚杆安装应在清孔完毕后立即进行，如因其它原因造成工艺脱节，则在锚杆安装前必须重新清孔。锚杆插入时将有定位支架的一面向下，灌浆管应和锚杆绑在一起同时插入孔内，放至距孔底保持 500mm 处。5.4.5 锚杆验收试验 5.4.5.1 锚杆施工完毕后按批量的5%抽样作验收试验。5.4.5.2 验收试验的锚杆现场随机抽样，质监、业主、监理、设计单位对锚杆质量有怀疑的，也须作验收试验。5.4.5.3 砂浆强度达到90%以上后，按重庆市建筑边坡支护技术规范（GB5018-2001）采取循环加荷法对锚杆进行试验验收。5.5 喷射砼的施工工艺及施工方法 5.5.1 喷射砼施工工艺:施工准备挂钢筋网喷射喷水养护。5.5.2、喷射砼施工方法：砼采用分层喷射方法。分层厚度 3050。5.5.3、原材料选择 a选用硅酸盐水泥或普通硅酸盐水泥，水泥强度等级不应低于32.5MPa。b 采用坚硬耐久的中砂或粗砂，细度模数大于 2.5 含水率 57。C采用坚硬耐久的卵石或碎石，粒径不大于 15，减少回弹率和混合料在管路内的堵塞。d、为了加速喷射砼的凝结、硬化，减少喷射施工的回弹率和因重力而引起的砼脱落，增大一次喷射厚度和缩短分层喷射的间隔时间，在混合料中加入速凝剂，初凝时间不应大于 5min，终凝时间不应大于 10min。5.5.4、施工机具 a、选用的喷射砼机密封性能良好，输送连续均匀，生产能力为 35m3/h，允许输送的骨料最大粒径为 25。输送水平距离不小于 100m，垂直距离不小于 30m。b、选用空压机排风量不应小于 9m3/min，压力不应小于 0.7MPa。c、输送管能承受 0.8MPa 以上压力，并具有良好的耐磨性能。d、混合料采用强制式搅拌机搅拌。5.5.5、混合料的配合比与拌制 a、喷射砼的水泥与砂、石之重量比：（配料）严格按实验室试验配合比配制搅拌，水灰比宜为 0.400.45，速凝剂掺量应通过试验确定。b、原材料按重量计量，称量的允许偏差：水泥和速凝剂2，砂、石均为3。c、采用强制式搅拌机搅拌混合料，搅拌时间不得少于 60S。d、混合料在运输、存放过程中，应严防雨淋，滴水及大条石等杂物混入，装入喷射机前应过筛。e、干混合料宜随拌随用，存放时间不应超过 20min。5.5.6、喷射前的准备工作 a、拆除作业面障碍物、清除浮石、强风化岩石及墙脚的岩渣，堆放物。b、对于光滑岩面，采用人工凿毛，以保证喷射砼与岩面的粘结强度；对于特别突出的，应力集中的岩面，采用人工凿毛，以保证受力均衡。c、喷射前用高压风水冲洗受喷面（对遇水易泥化的岩面只能用压风清洗），使喷射砼与受喷面粘结牢固，保证喷射砼和地层良好的共同工作。d、用钢筋埋设控制喷射砼厚度标志，控制好喷射砼厚度，坡面凹陷岩面用同强度砼或水泥沙浆补平。e、受喷面有滴水、淋水时在有明显出水点埋设导管或盲沟排水。5.5.7、喷射作业：本工程为钢筋网喷射砼工程，一次性喷射，锚喷支护挡墙段总厚度为 150。素喷边坡段厚度为 50。a、喷射砼应由下而上分段分片依次进行。分区段进行喷射作业。利于保证喷射砼支护的质量，便于施工管理；喷射在每级台阶自上而下顺序，避免松散的回弹物料粘污尚未喷射的壁面。b、作业开始时应先送风，后开机，再给料；结束时应待料喷完后再关风。c、喷头与受喷面应垂直，并保持 0.61.0m 的距离，减少回弹率，降低粉尘浓度，提高喷射砼质量。d、喷射砼终凝 2h 后，应喷水养护，养护时间不得少于 7d。5.6 锚杆挡墙面板、格构施工：锚杆挡墙在锚杆施工验收合格后进行施工，面板施工前先搭设脚手架清理边坡岩石面后，然后放线开凿格构基槽、支模脚手架搭设、钢筋绑扎、支模板、浇灌砼。5.6.1 工艺流程：格构网格测量放线格构网格基槽开凿支模脚手架搭设钢筋安装绑扎支模板浇灌砼养护 清坡和格构基槽开挖均采用人工开凿方式进行，作业时操作人员必须系安全带。5.6.2 施工要点 a、支架搭设：采用483.5mm 钢管，双排架，排距 1.2m,横杆按1.5m 间距设置。b、钢筋制作、安装绑扎注意以下几个环节：预见性的提出和处理钢筋有关设计的矛盾问题或施工难处，需核定的要与设计院、监理、建设单位联系核定，做到准确认真翻样。所有钢筋下料单及翻样处理均由现场综合技术组、质安组负责审核批准。下料时统筹安排，先下出料尺寸钢筋，后下短尺寸钢筋，减少料头浪费，并作到下料尺寸、形状及批量加工准确。对钢筋制成的半成品进行挂牌验收，由专人负责清料，质安组负责抽查。钢筋保护层厚度按设计要求留足。网片钢筋在格构或梁的位置加焊定位箍和定位筋，以预防浇砼时感觉内移位，钢筋安装完毕，检查无误后，进行钢筋绑扎。用10 钢筋点焊，固定上下钢筋网片间距。安装间距纵横 600mm 呈梅花布置。钢筋绑扎好后，严禁在上面踩踏，以保证负筋位置的正确。钢筋必须全部扎牢，不得跨扣跳扣绑扎。梁、格构钢筋安装时纵横方向拉通线定位，确定钢筋位置。对照设计施工图和配料表，确定钢筋直径、形状、根数和安装部位，下料配筋。钢筋安装以校正准确的纵横方向（十字线）为基准，核对设计施工图构件几何尺寸，减去钢筋保护层，对位安装，格构与梁交叉处钢筋点焊固定在格构或梁钢筋上，然后绑扎固定上部钢筋。固定插筋（边坡脚手架定位插筋，采用）25 钢筋钻孔锚入边坡岩石层深度 500m，间距 2.5m2.5m），作为边坡脚手架、支架固定支点，安装时边校线边检查纠正，保证插筋按支架步距就位正确，垂直，外露长度和错位搭接长度尺寸符合支架设计要求，底部焊接和支架支设牢固。c、钢筋安装绑扎完毕，按设计施工图设置泄水孔，泄水孔采用50PCV管泄水孔，孔眼距为40004000m，泄水孔底部(即墙背作500500500滤水包),上下错开布置。安装时应采取固定措施，并用铁丝将泄水管与网片钢筋绑扎牢固，管孔堵塞软质材料，封胶带，以防（喷射）砼时进入管内。d、模板采用定型钢模板拼装，加固采用483.5mm 钢管，14 对拉螺栓，边坡清理后用电钻50 孔，深 700mm 采用 1：1 水泥砂浆灌孔后插入14 对拉螺栓，间距 25002000mm，梅花形布置，待灌孔水泥砂浆凝固后，作模板加固对拉螺杆。e、砼浇筑；采用商品砼，砼输送泵接管至浇筑部位，塔吊配合下料浇捣，浇捣顺序自上而下，均匀下料浇捣。边坡浇捣高度超过 6 米时，在模板中部开设浇捣孔，插入振动棒捣固后再行封堵。f、砼浇筑速度控制在 2m/h（高度）以内，避免因浇捣模板整体受力不均匀，新浇砼速度过快；对模板产生的侧压力过大而产生模板偏移和变形爆模。浇筑层高度应根据结构特点、钢筋疏密程度决定，一般为振捣器作用部分长度的 1.25 倍；最大不超过 50 m，使用插入式振捣器应快插慢拔，插点要均匀排列、逐点移动并顺序进行，不得遗漏，做到均匀振捣密实，以砼振捣面不冒气泡为宜。移动步距不大于振捣作用半径的 1.5倍（一般为 3040m），振捣上一层时应插入下层 5m 以消除两层间的接缝。浇筑砼应连续进行，尽可能少留或不留施工缝，如必须间歇，其间歇最长时间应按所用水泥品种、气温及砼凝结条件确定，一般超过 2 小时应按施工缝处理。商品砼浇筑间歇不得超过 3 小时。经常浇筑砼时安排专人护模、护筋，应经常观察模板、钢筋是否损坏和移位，并及时进行修整。g g、模板拆除后，专人清水养护不得少于 7 天。第六章第六章 工程施工计划及说明工程施工计划及说明 6 61 1、工程施工进度计划、工程施工进度计划 6.1.1、施工进度计划安排的原则 （1）突出重点，抓住主要矛盾，实施有效的组织指挥。根据本工程的特点，优先组织难点、重点路段的施工。（2）对整个工程进行有力协调，制定严密可行的计划，运用科学手段，优化施工组织，实现均衡生产，使本工程施工始终处于受控状态。（3）采用专业化施工队组织施工，充分利用网络计划进行工期控制，抓住关键线路，确保工期目标实现。（4）树立以质量、安全保工期的指导思想。强化现场控制力度，在确保质量、安全的前提下加快施工进度。6.1.2.施工顺序为：已建条石挡墙边坡支护边坡土石方挖运土石方边坡清理搭脚手架削坡锚杆成孔灌浆钢筋绑扎、支模板喷射 6.26.2、主要材料供应计划、主要材料供应计划 6.2.1、材料供应的原则（1）根据工程施工进度计划，按资源供应能力和需求，做到超前计划，按时供应，强调保障，避免过多储存和供应求，材料分批进场，短期储存，略有富余。（2）工程材料供应厂家的选择和确定，均在材料前对材料进行质量检验，并得带业主和监理工程师的确认合格后，方可签定供货合同。（3）材料进场后，按规范规定要求抽样送验，经检验合格并经标识后，方可投入使用。所有材料的进场和发放必须进行计量点验，严格材料管理。（4）材料供应由项目部和业主指定认可试验室负责调查、试验鉴定。材料设备部门负责采购和管理，施工队根据施工需要报材料需求计划，经项目部施工技术部审核后交设备材料部负责采购供应。6.2.2、主要材料数量及供应计划 6.36.3、主要施工机械设备使用计划、主要施工机械设备使用计划 6.3.1、施工机具供应原则和来源 根据工程量及施工进度要求，同时结合我单位目前的机械设备情况本工程施工中拟投入大型先进机械设备，以提高机械化施工作业水平。投入的施工机具数量以满足工程需求和工程进度、质量标准为原则，并考虑设备的完好和其他不可预见的不利因素影响，留有适当的富余量，所有的机械设备均为自有或租用。6.46.4、劳动力需用计划、劳动力需用计划 6.4.1、劳动力配置情况 本工程总劳动工日为约 1800 工日，根据当地气候特点、工程量、施工难度及工程分布情况，计划四个施工组共投入 40 人进场施工，预计施工高峰期人数将达到 60 人。6.4.2、劳动力动态分布计划 劳动力根据施工进度计划，及时安排进场，确保施工正常进行。各阶段劳动力分布计划见后表“劳动力需用计划表”。初步计划按专业设置四个施工组：（1）人工土石方施工组；（2）锚杆施工组；（3）浆砌片石施工组；（4）喷射砼施工组，各工种、专业紧密配合、协调作业。第七章第七章 确保工程质量及目标措施确保工程质量及目标措施 7.17.1、质量目标、质量目标 本工程质量达到合格，争创优质工程。7.27.2、质量保证体系、质量保证体系 建立健全项目质量保证体系，完善质量管理体制。由项目经理、技术负责人、质检员、安全员、专业施工员、公司工程技术部、质安部、材料设备部、实验室等职能部门组成质量保证体系和管理体系，并承担相应的保证责任。项目经理为质量管理第一责任人，公司质量经理主管全面质量管理工作，分管质安部，质安部协助质量经理负责日常全面质量管理工作，施工队长为主要责任人，负责施工队质量管理工作。专职质检员和班组兼职质检员负责工程质量的监督，检查工作。7.37.3、质量监督和检查、质量监督和检查 7.3.1、质量监督和检查方法 施工过程中，严格按照设计图纸及其他有关施工技术规范、质量检验评定标准的要求组织施工，建立健全各级人员质量责任制，做到“五不”即：无施工方案不施工、不合格的材料不用、不进行技术交底不施工、检测数据有怀疑不施工、上道工序不符合质量标准不施工：把好“六关”即：施工方案关、技术交底关、工序交接关、材料进场关、检测计量关、质量验收关：实现“四个保证”即：保证安全、保证质量、保证工期、保证文明施工。7.3.2、质量监督检查的范围 质量标准、技术措施、技术交底、材料复检、操作过程、操作环境、半成品的中间检验、成品质量验评、技术工人及特种作业人员操作技术考核、工程质量保证资料复核。7.3.3、三级检查制度 实行三级（自检、互检、专检）的质量监督检查制度，分工协作，各司其职，通过各级专、兼职质检人员的检查和各相关部门协作，使每道工序都能够按照设计和规范进行施工，把各种质量隐患消除在萌芽状态。7.3.4、工序质量检查程序 严格执行监理程序，隐蔽工程、特殊工序和关键工序必须经监理工程师终检签字后方可进行下道工序。7.4、质量保证措施 7.4.1、对原材料（如水泥、钢材、砂、石等）应分类进行堆放、分别挂牌、分别建立收、发料台帐。挂牌应注明名称、产地、规格、数量以及出厂日期和进场日期，需送检的原材料必须按规定要求送检合格后才能使用。对零配件等应在产品入库后分类放置，并保持其原有厂家的标识，对无标识的应另挂牌，标明其品种、规格、产地、厂家及进货日期等。7.4.2、过程控制 本工程结构工期短，为了保证工程质量达到合格，并按期竣工交付，必须对施工全过程进行严格有效的控制。图纸会审 由业主主持，监理、设计、承包单位和项目经理部相关人员参加，其结果应形成会审记录，由各方签字，作为正式的设计补充文件，应据此施工。应严格执行施工组织设计规定的施工进度和工作程序，不得任意更改。重要的分项工程由项目技术负责人向施工员、质检员和班组进行技术交底，一般分项工程由专业工程师向工长和班组长进行技术交底，所有交底均应是书面的，写在质量记录表中。班组严格按技术交底的规定工种自检 班组兼职质检 专职质检员专检 质安部专检 监理工程师终检 施工。施工过程的控制严格执行国家施工验收规范、操作规程、质量标准。7.4.3、检验和试验（1）进货检验和试验 1 材料人员应从合格供方采购材料、设备，当采购的材料量大时，应到货源处验证。2 重要材料如钢筋必须进行抽样检验、试验合格后，才能使用。3 项目物质部对运抵现场的材料、设备的名称、品种、规格、数量与提货单是否相符，并验证其合格证和质量证明文件。4 需隐蔽的分项工程施工完毕，质安部检查合格后，工程部通知监理、设计代表会同质安组到现场验收，隐蔽合格，参加验收人员在隐蔽工程验收记录上签字；若不合格，则按要求组织返工，达到合格标准。对内部验收中发现的问题，项目施工部组织人员迅速处理，质安部、工程部进行验证。7.4.4、对外交付验收 内部验收合格后，业主组织由监理代表、设计代表和施工单位所组成的验收小组，按国标的要求验收，达到要求后，各方在“竣工工程验收证明书”上填写验收意见，并签字盖章，办理正式移交手续（包括资料移交）。7.4.5、质量记录的控制 为保证本项目质量要求的客观性和质量体系运行的有效性，并为可追溯要求的场合和采取纠正预防措施提供依据，应对质量记录的标识、编目、收集、借阅、归档、储存、保管和处理等环节加强控制。整理、保存。质量记录应随工程进度及时填写，且必须自始至终贯穿于整个工程。工程验收交付后，项目经理部将完整的质量记录连同其它竣工资料一式二份分别交业主和公司总部，并作好移交记录。7.5、创优规划 1）成立以项目经理为首的创优小组，大力推行名牌战略，制定创优措施和严密的实施方案及实细则，并层层分解，落实到班组个人。2）以质量保证体系覆盖本项目，保证体系在本项目有效运行。在质量体系的运行中，使各项管理标准化、规范化、程序化，以科学的管理进行质量管理，以工作质量保证产品质量。3）制定创优验收标准，验收分项分部工程，建立严格的工序监督和分项分部工程检查、检测制度，分项工程虽然达到验标，但达不到创优标准不得验收；分项工序虽然达到验标但大不到创优标准，不得进入下道工序，以严格的工序把关实现分项工程创优，以严格的分项工程创优实现分部工程和单位工程创优。4）建立质量创优责任制，严格奖惩制度，在质量创优活动中，竞争上岗，优胜劣汰。5）在质量体系运行中，建立质量环，严格控制施工准备、施工过程、竣工验收及缺陷责任期各个环节。7.6、环境保证 协调好同施工区内相邻施工单位及当地居民的关系，特别是土方施工单位，创造良好的生产环境，并与业主、监理单位密切合作，同心协力，为确保本工程工期献计献策。第八章第八章 安全保证措施安全保证措施 8.1、安全保证体系 8.1.1、安全方针 安全第一，预防为主。8.1.2、安全目标 1）“三无”：无工伤死亡和重伤事故、无交通死亡事故、无火灾、水灾事故。2）“一控”：年负伤频率控制在 2以下。3）“三消灭”：消灭违章指挥、消灭违章操作、消灭惯性事故。8.1.3、安全管理体系 建立健全安全保证体系和安全管理体系，项目经理首先在思想上、行动上重视安全，正确处理安全与生产、质量、进度及效益的关系，坚持安全管理六项基本原则。项目经理部由项目经理、技术负责人、专职质量、安全员、施工员、施工班组长、（兼）职安全员组成安全保证体系和管理体系。项目经理为安全生产第一责任人，安全生产、工程质量的职能管理部门，负责进行安全质量的实施、管理及监督检查等工作。设专职安全员，班组设兼职安全员，负责日常安全工作。施工队长、专业施工员负责生产、安全的实施，为安全生产的主要责任人。8.2、安全保证措施 8.2.1、安全监督 1）现场制定安全管理条例，建立岗位责任制，实行领导安全值日制度，认真执行安全操作规程、安全交底制度、安全检查制度、安全评比制度、安全奖惩制度、安全例会制度。2）对检查中发现的安全隐患问题，由施工处和经理部、安全部的专职安全员，填写“安全隐患整改通知单”，要限期整改，并跟踪检查，直到合格为止。3）对于检查中发现的问题和隐患，视情节轻重，要用行政的经济手段进行处罚。4）对已发生的安全事故，按“四不放过”原则进行处理，即事故原因未清不放过，未采取有效的
