220kV 同古二线 28#~42# 迁改工程、220kV 同青线 27#~60# 迁改工程
井点降水施工方案

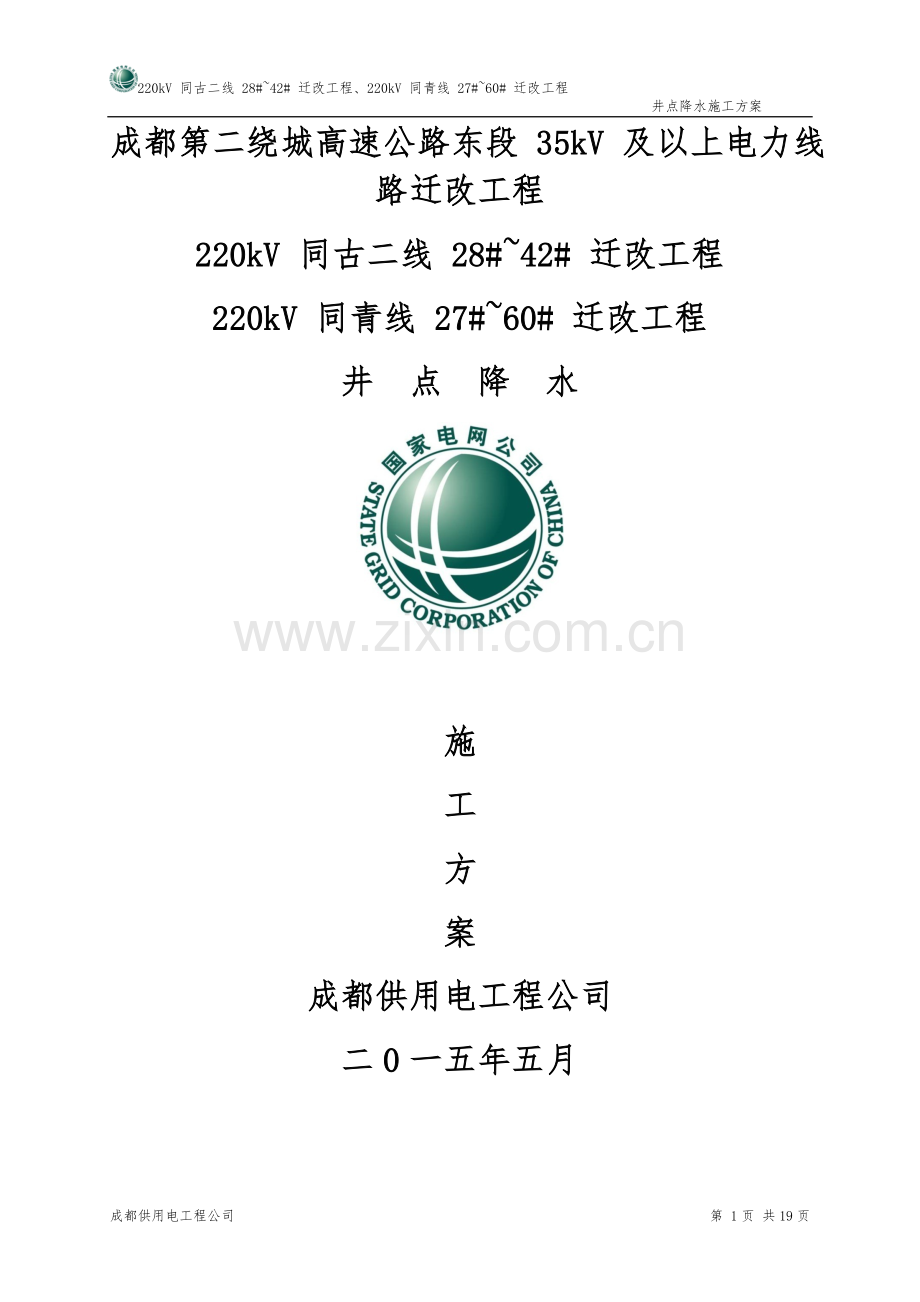

成都第二绕城高速公路东段 35kV 及以上电力线路迁改工程
220kV 同古二线 28#~42# 迁改工程
220kV 同青线 27#~60# 迁改工程
井 点 降 水
施
工
方
案
成都供用电工程公司
二0一五年五月
成都供用电工程公司 第 2页 共19页

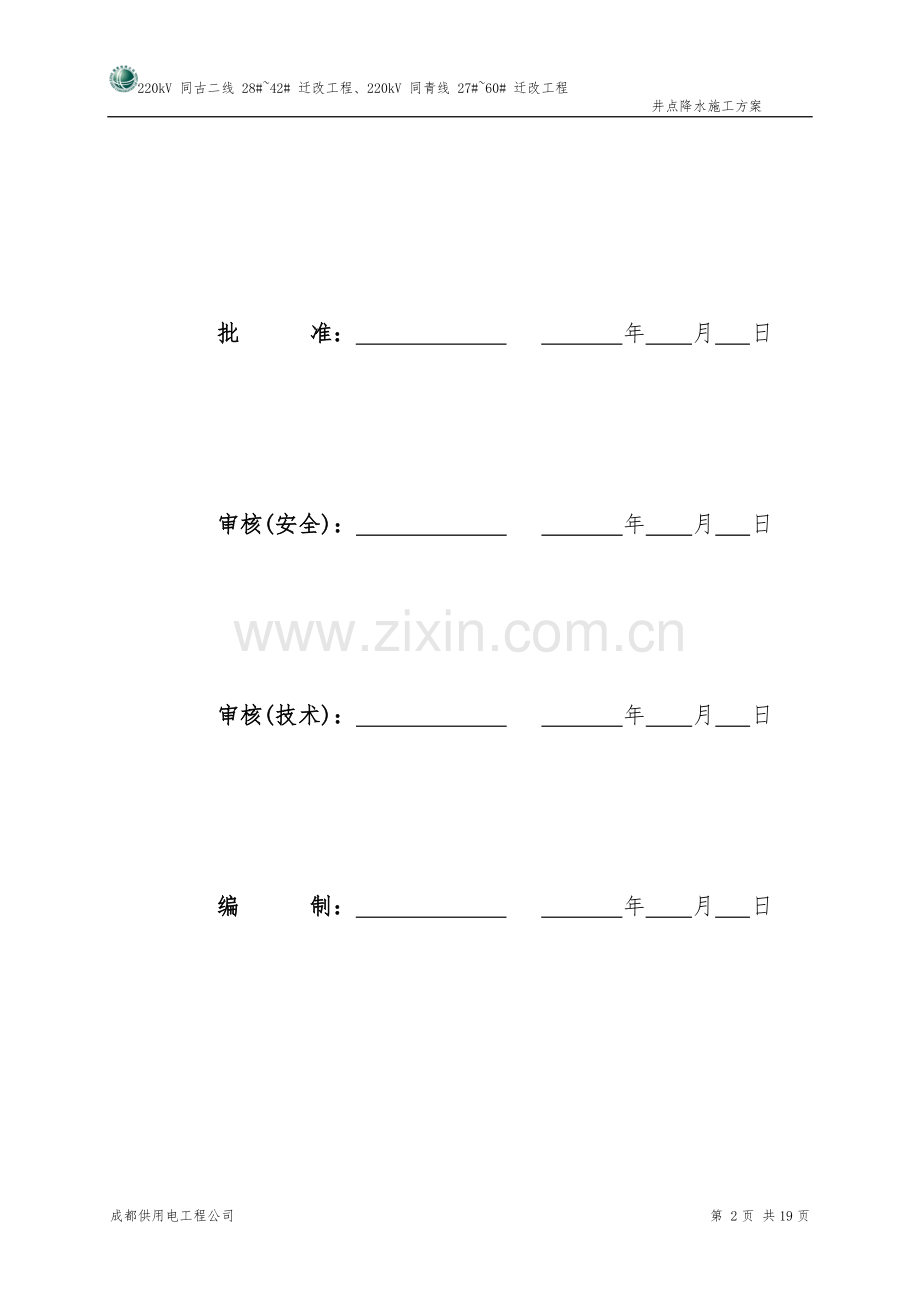

批 准: 年 月 日
审核(安全): 年 月 日
审核(技术): 年 月 日
编 制: 年 月 日
220kV 同古二线 28#~42# 迁改工程、220kV 同青线 27#~60# 迁改工程
井点降水施工方案
目 录
1编制依据 4
2工程概况水文地质条件 4
3场地水文地质条件 6
4降水设计方案 10
4.1降水井井身结构 10
4.2降水井布置 10
4.3施工技术措施 11
4.4降水井施工 12
4.5降水井监测 13
5施工部署 7
6.1施工管理体系 7
6.2质量保证体系 7
6.3劳动力组织计划 7
6.4机械设备计划 8
6.5施工工期 8
7施工安全及环保措施 8
7.1降水安全、环保措施 8
7.2土方施工安全、环境保证措施 8
1编制依据
220kV 同古二线 28#~42# 迁改工程、220kV 同青线 27#~60# 迁改工程施工图纸。
《110~500kV架空送电线路施工及验收规范(GB50233-2005)》
《110kV-500KV架空电力线路工程施工质量及评定规程(DL/T5168-2002)》;
《建筑地基基础工程施工质量验收规范(GBJ50202-2002)》
《建筑工程施工质量验收统一标准(GB50300-2001)》
《110KV及以上送变电工程启动及竣工验收规程(DL/T782—2001)》
《国家电网公司基建安全管理规定》(国家电网基建〔2011〕1753号)
《电力建设安全工作规程(架空电力线路部分)》(DL5009.2—2004)
《建设工程项目管理规范(GB/T50326-2006)》
《国家电网公司施工项目部标准化工作手册》
《110kV~750kV架空输电线路设计规范(GB50545-2010)》
按照我公司GB/T 24001-2004idt ISO14001:2004环境管理体系,GB/T 28001-2001职业健康安全管理体系,GB/T19001-2008/ISO9001:2008质量管理体系标准;
全国统一的施工技术记录;
施工招标文件和施工图;
公司以往工程施工经验 ;
2工程概况
工程名称:220kV 同古二线 28#~42# 迁改工程
220kV 同青线 27#~60# 迁改工程
参与单位:建管—广汉市成都第二绕城高速公路建设征地搬迁协调办公室
监理—四川东祥工程项目管理有限责任公司
设计—四川锦能电力工程设计有限公司
施工—成都供用电工程公司
计划开、竣工时间:开工日期:2015年05月15日
竣工日期: 年 月 日
工程建设规模:为了配合成都第二绕城高速公路修建,对220kV 同古二线 28#~42# 段、220kV 同青线 27#~60#段架空线路进行迁改,具体迁改内容如下:
220kV 同古二线 28#~42#段迁改工程:本工程在原220kV 同古二线 28#小号侧20m处新建N1#,原42#小号侧80米新建N17#,新建线路跨过成绵高速后沿着二绕向西至成都大道,在成都达到东侧向北行进最后接回原42#。本工程迁改路径长度4.6km(其中新建4.3km,弧垂调整0.3km),新建双回钢管杆15基、铁塔2基。本工程导线为JL/G1A-400/35,地线两根OPGW-100[48芯]。拆除原28#~41#共计14基单回路杆塔,线路长约4.8km。
220kV 同青线 27#~60#段迁改工程:本工程在原220kV 同青线30#小号侧91m处新建铁塔T1,原55#大号侧37米新建T2,T1~T2为本工程迁改路径。本工程迁改路径长度2.7km(其中新建0.5km,弧垂调整2.2km),新建铁塔2基,均为转角塔。本工程导线为JL/G1A-400/35,地线一根为OPGW-100[48芯],另一根JLB20A-100铝包钢绞线。拆除原30#~55#共计13基双回路铁塔,2基单回路铁塔,线路长约4.8km;
现场布置情况详见:施工示意图(附后)
3工程概况及水文地质条件
沿线地质条件
1区域地质构造
该区域构造属新华夏系第三沉降带四川盆地西部,成都坳陷中部,处于北东走向的龙门山断裂带和龙泉山断裂带之间。由于受喜马拉雅山造山运动的影响,两构造带相对上升,在坳陷盆地内堆积了厚度不等的第四系冰水堆积层和冲洪积层,形成现今平原景观。在成都平原下伏基岩内存在北东走向的蒲江—新津断裂和新都—磨盘山断裂及其它次生断裂。
场地稳定性的影响因素主要取决于场地区域隐覆断裂的活动情况和龙门山、龙泉山褶断带的活动对的影响。盆地区域稳定性的主要断裂,但活动微弱,不考虑隐伏断层和龙泉山褶断带的影响。该区域属扬子台地,地质构造稳定,属相对稳定地块。抗震设防烈度为7度,已考虑龙门山褶断带(地震带)的影响。
2地层岩性及物理学指标
(一)地层岩性
根据野外钻探结果及场地附近已有的地质资料,在钻探深度范围内,场地内地基土至上而下由第四系全新统人工填土层、第四系全新统冲洪积粉土及砂卵石土层组成。各土层土性特征如下:
①第四系全新统人工填土层:人工填土,色杂,湿,表层以建筑垃圾、卵石、碎石混粘性土回填,硬杂质含量为20%~30%,下部以粘性土为主混少量碎砖瓦块,该层厚度1.2m左右。
②第四系全新统冲洪积粉土:粉土,浅褐黄色、黄灰色,湿,稍密,含少量氧化铁及铁锰质,夹粉质粘土薄层。无光泽,摇振反应中等。
③第四系全新统冲洪积砂卵石土:褐黄色为主,部分呈黄灰色,地下水之上呈稍湿~湿状,地下水之下呈饱和状。卵石成分主要为微风化的岩浆岩、少量石英砂岩。磨圆度较好,一般卵石粒径为5~10cm。最大大于25cm,粒经大于2cm的卵石含量为55~65%。该砂卵石土厚度大于50m,深度10m以下卵石密度以中密为主,砂夹层减少。根据其密实度变化及颗粒组成特征分为松散卵石、稍密卵石、中密卵石、细砂。
以上各类土层在某一塔位同时出现的几率不大,一般会缺失一类至二类土层。
另外,在近代河流周边及灌溉沟底部发育有河漫滩型以及低洼堆积型的软土。
(二)物理力学指标
岩土物理力学性质指标推荐值
土层名称
天然重度(kN/m3)
承载力特征值 (kPa)
粘性土
可塑~硬塑
19.5—20.0
160—220
软塑
18.5—19.0
80—100
粉土
稍密~中密
18.5-19.5
90-120
砂卵石
稍密
20.0-22.0
300-350
中密
21.0-23.0
500-550
密实
22.0-24.0
750-800
泥岩
强风化
20.0—20.5
200—250
(三)地质划分
根据本工程线路所经地区的地质状况:其地质划分比例如下:泥水30%,普通土10%,松砂石30%,30%流砂。
地下水位情况
场地地下水类型为第四系孔隙潜水,卵石层为主要含水层,局部存在上层滞水,水量不大。补给来源主要为受大气降水和农灌水垂直补给及河水侧向补给.
经过现场查勘情况计划对如下基础采取井点降水基础编号,降水井数量、深度、开挖排水沟数量如下:
序号
杆塔号
柴油发电机
水泵
功率(KW)
数量
功率(KW)
数量(台)
1
N1
50
1
6
4
2
N2
50
1
6
4
3
N3
50
1
6
4
4
N4
50
1
6
4
5
N5
50
1
6
4
6
N6
50
1
6
4
7
N7
50
1
6
4
8
N8
50
1
6
4
9
N9
50
1
6
4
10
T1
50
1
6
4
11
T2
50
1
6
4
序号
杆塔号
柴油发电机
水泵
功率(KW)
数量
功率(KW)
数量(台)
1
N1
50
1
6
4
2
N2
50
1
6
4
3
N3
50
1
6
4
4
N4
50
1
6
4
5
N5
50
1
6
4
6
N6
50
1
6
4
7
N7
50
1
6
4
8
N8
50
1
6
4
9
N9
50
1
6
4
10
T1
50
1
6
4
11
T2
50
1
6
4
4降水设计方案
依据各点位场地水文地质条件及基坑开挖深度,结合本公司基坑降水经验,本工程基坑降水采用直径110mm的井点降水井方案,。
4.1降水井井身结构
降水井深度:13m
降水井井径:Ф110mm
降水布置:均布置于开挖面的四角附图一
井身结构见附图二。
4.2降水井布置
降水井的布置是保证降水效果的一个重要环节。各基础点位降水井一般布置在开挖基面四周。对于点位现场有明显来水方向的可以适当调整井点位置,往来水方向靠拢。同时在施工中利用收集到的有关水文地质资料,抽水试验成果再作适当调整。 具体布置见附图一
4.3施工技术措施
由于本基坑上部含水层属粉土夹粉砂,地下水位较高变化较大,地下水主要接受大气降水和地下管线渗漏补给,其含水介质渗透性差;因此,含水层进行降水具有一定的难度,为了确保本基坑降水效果,本次降水在布井和施工中采用如下几个方面的技术措施:
1、加深降水井深度:从水文地质资料分析,含水介质为粉土夹粉砂、粉砂,渗透性强,涌水量大的特点,因此加大降水井深度以增大渗流梯度,确保降水效果。
2、合理布井:依据本基坑平面形态,基坑内侧地下水的补给源较小,外侧补给源相对较大,因此,布置降水井时,外侧加密布井,内侧可增大降水井间距。
3、完善成井工艺、确保成井质量
由于本次降水涉及到含水层属粉砂含水层,且各含水层渗透性较差,含水层赋存层位变化较大。因此,只有完善成井工艺才能确保成井质量。在降水井施工过程中,采用多次反复、内部循环洗井法成井。
4、加设引排设施
依据本工程水文地质条件,含水层含水介质均为粉土夹粉砂、粉砂土,其持水度大,均匀性差,基于上述特征,在施工中如出现坑壁、坑底渗水现象,可采用加设引排设施(开挖排水沟道),以确保基坑及基础施工的正常进行。
5、降水井供电
由于现场无可利用电源,降水井均考虑使用柴油机供电,柴油机50 KW.
4.4降水井施工
4.4.1工艺流程
场地平整——测量施放井点——钻机对位——成孔——下放井管——充填滤料——洗井——下放水泵——抽水。工艺流程图如下:
场地修整
安装钻机
材料准备
井点定位
钻机、成井
冲洗钻孔
钻机、成井
检查孔深
安装试抽设备
洗 井
下滤水管
充填滤料
抽水试验
试 抽
优化设计
安装抽水设备
验 收
降水、观测水位
4.4.2主要施工方法及技术要求
1、成孔:采用直径f110mm反循环钻机成孔,泥浆比重〈1.05。下管前保证井底沉渣厚度不大于20cm,方可下放滤管。
2、井管安装:井管安放严格按现场技术交底进行,用4根竹片,10号双铁丝捆绑;管口内壁不错位,选择透水性良好的滤管安装于含水层对应部位。
3、填砾:填砾前井管必须居中,使填砾厚度均匀,滤料应从井管两侧慢慢对称填入,以防滤料中途卡塞及井管错位,填至井口1—2m米时用粘土填实。在填滤时如发生井口反砾现象,应及时停止填砾,查明原因进行处理。
4、洗井:洗井为关键性工艺,在滤料充填完之后,要立即进行洗井,洗井采用井管外注清水循环法工艺,抽、停交替,直至水清砂净为止。洗井结束前测量井深,清理井底,使井底沉淀小于0.3-0.5m。
5、下泵:下泵深度距井底1.0-2.0m左右。
6、井点保护:降水井施工完成后,降水井井管应高于自然地坪20—50cm,并加井盖予以保护,避免杂物落入井内,以免破坏。
7、观测记录:应及时、准确地记录观测井水位,以次检验施工方案的正确性。必要时对方案作适当调整,以确保基坑降水效果。
4.5降水井监测
为了掌握场地含水层水文地质条件变化,做到降水井点布置合理,达到较好的基坑降水效果,在降水进行施工及降水过程中对降水井进行监测,监测内容包括如下几个方面:
①、在降水井施工过程中,及时采取含水层岩样,分析含水介质变化,及其水文地质条件变化,为合理布井提供依据。
②、在洗井过程中监测井深、地下水位变化,并实时进行试验抽水,确定各单井涌水量,为选择降水泵型据供参数。
③、降水工作开始后每天早、中、晚对降水井水各测一次,以便及时掌握降水效果。
④、地下水位达到稳定后确保每天观测一次水位,依据地下水位变化历时曲线,调整水泵投入量,达到降低能耗、保护地下水资源目的。
⑤、每二天测量一次降水井深度,掌握降水井沉砂量,以便发现失效的降水井,做到及时处理,延长降水井寿命。
6施工部署
项目经理: 王昌俊
现场总指挥:苏嗣国
现场安全员:孙跃宇
现场技术员:冯朝青
现场材料员:左洪峰
车辆配置:一辆
现场指挥:负责施工现场的总体指挥、协调工作。
现场技术员:负责各项技术数据及在施工过程中的控制。
现场安全员:负责施工现场的全过程施工安全监护。
现场材料员:负责按照计划准备相应的材料,并考虑施工时间紧,如需夜间施工,应预先配备发电机、照明灯具等备用机具、材料。
技工(15人):负责高空作业现场施工、指挥等。
普工(25人):负责工器具、材料的运输等简易性工作。
6.2质量保证体系
组 长:项目经理。
副组长:执行经理、技术负责人。
组 员:质量员、实验员、测量员、资料员、施工员。
6.3劳动力组织计划
1、降水井施工8人;
2、电工1人。
3、其它辅助人员:5人
4、管理人员:2名
6.4机械设备计划
各降水点位机械设备见下表:
表、机械设备计划表
序号
杆塔号
柴油发电机
水泵
小型车辆
功率(KW)
数量
功率(KW)
数量(台)
(辆)
1
N1
50
1
6
4
1
2
N2
50
1
6
4
1
3
N3
50
1
6
4
1
4
N4
50
1
6
4
1
5
N5
50
1
6
4
1
6
N6
50
1
6
4
1
7
N7
50
1
6
4
1
8
N8
50
1
6
4
1
9
N9
50
1
6
4
1
10
T1
50
1
6
4
1
11
T2
50
1
6
4
1
6.5施工工期
本工程计划降水的基础降水井成井施工3天,施工期间根据各点位施工情况决定降水具体时长。如无特殊情况降排水时间构成: 降水井安装好后,需降水2天后,方能开挖,每基平均开挖2天成型。扎筋支模每基均按3天、浇制混泥土1天,保养3天方能脱模,基础回填及接地线敷设1天。
7施工安全及环保措施
7.1降水安全、环保措施
7.1.1安全措施
施工人员进入现场要戴安全帽,钻塔下严禁站人。
民工队进场要进行安全教育和交底。并签订安全协议书。
设立电工值班制度,非电工不得随意接电,电工应随时检查电路情况,排除隐患。
现场严禁使用明火。
机械维修、清理应在断电后清扫,并由电工拉闸上锁,清扫完后再通知电工通电,以避免人员伤亡。
机械操作手,电气焊工、电工,应持证上岗,并严格执行安全操作规程。
配电箱、开关箱位置合理,内部设施符合要求,箱体整洁牢固加锁。
7.1.2环保措施
①、 设置泥浆沉淀池,泥浆污水经沉淀后排入市政污水井。
②、 施工场地无随地大小便,施工垃圾及时清理。
③、 降水外排水设置泥浆池经沉淀后排入市政污水井。
④、 施工人员不许大声喧哗。
⑤、 钻机等强噪声设备按建委规定,控制施工时间。
⑥、 增加环保意识,对在施工人员入场前进行一次环保教育。
降水井
降水井
降水井
降水井
开挖基面
附图一
附图二
