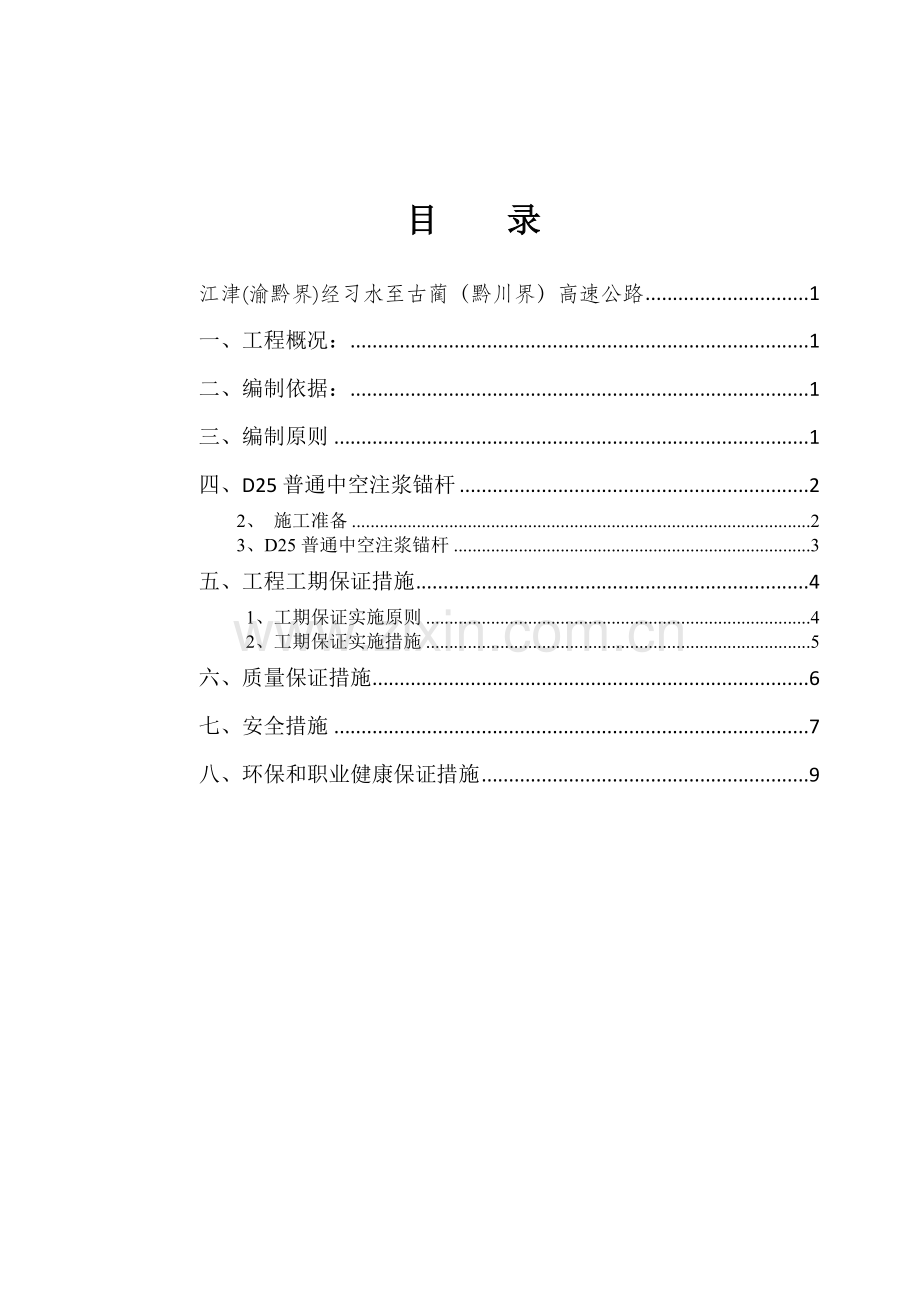

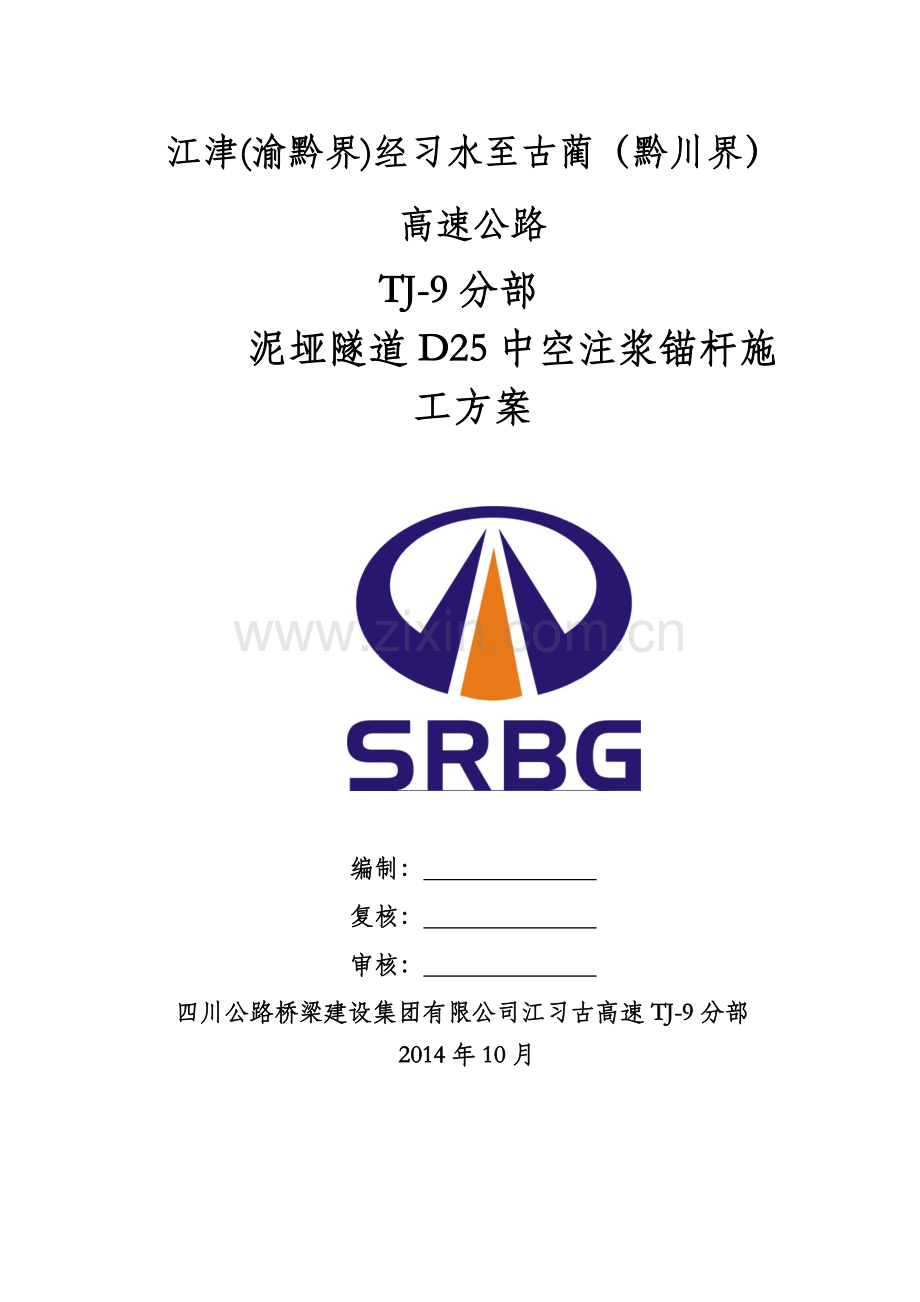

江津(渝黔界)经习水至古蔺（黔川界）高速公路 TJ-9分部泥垭隧道D25中空注浆锚杆施工方案编制：复核：审核：四川公路桥梁建设集团有限公司江习古高速TJ-9分部 2014年10月目录江津(渝黔界)经习水至古蔺（黔川界）高速公路 1 一、工程概况： 1 二、编制依据： 1 三、编制原则 1 四、D25普通中空注浆锚杆 2 2、施工准备 2 3、D25普通中空注浆锚杆 3 五、工程工期保证措施 4 1、工期保证实施原则 4 2、工期保证实施措施 5 六、质量保证措施 6 七、安全措施 7 八、环保和职业健康保证措施 9 一、工程概况：泥垭隧道为中隧道，左线起止桩号为ZK70+950-ZK71+827，长877米；左隧道进口端设计高程1228.99m，出口端设计高程1227.08m，纵坡-0.5％；右线起止桩号为K70+952-K71+850，全长898米，右隧道进口端设计高程1229.13m，出口端设计高程1227.04m，纵坡-0.5％；温水端为进口，习水端为出口隧道洞口洞门形式为倒削竹切式洞门。设计围岩为Ⅴ级围岩，所有隧道均采用新奥法原理施工。二、编制依据： 1、江津（渝黔界）经习水至古蔺（黔川界）高速公路设计文件 2、技术标准及规范 (1)《公路工程技术标准》（JTG B01-2003）； (2)《公路隧道设计规范》（JTG D70-2004）； (3)《公路隧道施工技术规范》（JTG F60-2009）； (4)《公路隧道施工技术细则》（JTG/T F60-2009） (5)《公路隧道设计细则》（JTG/T D70-2010）三、编制原则 1、坚持科学性、先进性、经济性、合理性与实用性相结合的原则。 2、整体推进，均衡生产，确保总工期的原则。 3、保持施组设计严肃性与动态控制相结合的原则。 4、强化组织指挥，加强管理，保工期、保质量、保安全。 5、优化资源配置，实行动态管理。 6、文明施工，保护环境四、D25普通中空注浆锚杆 1、锚杆施工作业要点（1）锚杆设置作业应在初喷混凝土后进行，统锚杆尾端应预留足够长度，确保锚杆垫板能够在初喷完成后安装，以便于锚杆质量检测。（2）检查锚杆材料、类型、规格、质量以及性能是否与设计相符；（3）根据锚杆类型、规格及围岩情况选择钻孔机具；（4）钻孔前应根据设计要求定出孔位，作出标记，孔位允许偏差为±15mm；（5）钻孔应圆而直，钻孔方向宜适当调整使尽量与岩层主要结构面垂直。（6）锚杆施作时要确保其长度和根数，在防水板施工之前，委托第三方检测单位对隧道锚杆长度、数量、注浆饱满度进行检测，检测频率原则上不低于锚杆数量的3%。（7）锚杆应尽量与岩面垂直。所有锚杆必须安装垫板，垫板应与喷射混凝土表面紧密接触。（8）锚杆安装时，隧道现场监理工程师应旁站，对每次锚杆的安装，应详细注明锚杆施作的里程桩号、围岩等级、锚杆施作情况、设计数量、实做数量等。 2、施工准备在初喷混凝土后及时进行锚杆施工作业。检查锚杆孔是否畅通；检查空压机及其管路、风枪是否处于良好状态。（1）锚孔施工要点锚杆钻孔采用气腿式风枪等凿岩机械；当在土层中钻孔时，宜采用干式排渣的回旋式钻机。钻孔前根据设计要求并结合围岩产状定出孔位，作出标记；将钻头对准标定的位置，尽可能使钻进方向垂直岩层结构面，以便起到更好的加固作用。钻孔结束时，保持锚杆外露段长度在10～15cm。钻孔应圆而直，钻孔方向宜尽量与岩层主要结构面垂直并且锚杆孔径应大于杆体直径15mm。 1）用全站仪对孔位进行放样； 2）锚杆锚孔使用气腿式风钻进行钻孔，钻孔直径为φ38； 3）孔径钻设完毕后，应检查钻孔是否满足要求，孔位误差不大于±5cm，深度误差不大于±15cm，待检查合格后，对钻孔进行吹孔，清理孔内渣物； 3、D25普通中空注浆锚杆 ①施工流程图浆液配制放样、标记钻孔、清孔安装锚杆、止浆塞、垫板、螺母注浆注浆压力、注浆量检查注浆锚杆质量检查不合格旁边补加锚杆质量检查中空注浆锚杆施工流程图 (1)、锚杆的安装 1)检查锚杆中孔，钻头水孔是否有异物堵塞，若有，应清除干净。 2)连接钻头和锚杆。 3)连接凿岩机和钎尾。 4)连接钻机连接套和钎尾。 5)连接锚杆和钻机连接套。 6)锚杆对准设计的锚孔位置，凿岩机应先给风和水，然后钻进。 7)钻进至设计深度后，应用水或高压风洗孔，检查钻头水孔是否畅通，确认畅通后将钻机连接套从锚杆上卸下；锚杆外露孔口长度为10cm～15cm。 8)用钢管将止浆塞通过锚杆外露端打入孔口10cm左右。 9)安装垫板及螺母，但此时不宜上紧。 (2)、锚杆的注浆 1)检查注浆机及其零件是否齐备和正常。 2)检查水泥和砂的粒径、比例、温度等是否符合规定，通常用筛子控制它们的粒径，推荐砂的粒径为1.0mm，水泥与砂的比例为净水泥浆至1:1。 3)用水或风检查锚孔是否畅通，孔口返水或风即可。 4)调节水流量计使砂浆水灰比至设计值为止，并记下流量计刻度，从泵出口出来的砂浆，必须要均匀，不能有断续不均现象。 5)迅速将锚杆和注浆管及泵用快速接头连接好。 6)开动泵注浆，整个过程应连续灌注，不停顿，必须一次完成，浆液从止浆塞边缘流出或压力表达到设计值，即可停泵。若注浆过程出现堵管现象，应及时清理锚杆、注浆软管及泵，此时若泵的压力表显示反转电机1～2秒卸压，方可卸下各接头，电机反转时间必须短暂。 7)当完成一根锚杆的注浆后，应迅速卸下注浆软管与锚杆的接头安装至另一根锚杆，然后注浆；若停泵时间较长，在对下根锚杆注掉前段不均匀的灰浆，以免堵孔。注意：整个注浆过程中，操作人配合，动作迅速。 8)注浆过程中，应及时清洗接头，保证注浆过程的连续性。 9)完成整个注浆后，应及时清洗及保养泵。 10)在灰浆达到初始设计强度后，方可上紧垫板及螺母。 11) 中空锚杆应注浆饱满，承包人质检人员和监理工程师按照检查频率,认真进行检测,杜绝出现不注浆或采用锚固剂锚固现象。五、工程工期保证措施 1、工期保证实施原则（1）坚持“优质、按期、安全、高效”的施工管理方针。（2）在管理工作上，做到领导班子到位，管理人员到位，管理制度到位，现场服务到位，奖惩措施到位。（3）在施工计划上，首先要确定项目总进度计划和分进度计划，即建立单位工程施工进度计划，并细化到分项工程施工作业计划，编制好科学合理的实施性施工组织设计，并在施工管理的全过程中严格遵照执行，抓好关键项目和关键工序，根据施工实际进展及时调整施工计划，确保各项工作始终控制在按计划，有秩序的科学轨道上。（4）在劳力安排上，选用本公司最精干的专业施工队伍进场，劳力配置充分合理，有节有度。（5）在机械使用上，投入本公司最精良的施工机械设备，并做到进场前全面保修，施工中及时保养，确保机械完好率和使用率，必要时加大投入。（6）采用有效措施确保农忙时节和国家法定节日施工正常进行。（7）工程用周转资金及时到位，有计划地使用，有计划地计量。（8）采用先进的施工方法和施工工艺，确保工程质量，加快施工进度。（9）遵循“紧前松后”计划原则，在确保工程质量的前提下，进度安排留余地。（10）地材采购在保证信用的原则下，做好多方面打算，扩大料源，保障供给。 2、工期保证实施措施（1）确定进度协调工作制度，固定日召开工程例会，研究工程日进度完成情况及出现的新问题，及时反馈信息，实行动态管理；分析影响进度目标实现的干扰和风险因素，如拆迁影响、交通影响、雨季影响等；充分考虑设计变更因素，出现设计变更后，根据情况，及时对进度调整，总进度保持不变。（2）加大人力和设备投入，尽量采用平行作业施工方法，减少施工周期。在控制工程施工的同时抓好非控制工程的施工。（3）作好施工工序的转换和紧密衔接，避免施工中断。在本工序施工的同时，作好下一工序施工的准备。（4）明确施工责任，做到施工秩序井然，控制工程采用三班制24小时作业。（5）充分利用有利季节进行施工生产，减少工程施工受雨季的影响。雨季施工做好雨棚等防雨设施，保持场内排水通畅，确保施工连续进行。（6）加强施工机具设备维护、维修，确保施工机具设备完好，减少施工影响。（7）做好后勤保障，严格上下班作息制度，确保职工以饱满的精神从事施工生产。（8）项目部采取措施确保材料资金，尽量提前备料，确保工程施工，并采取经济措施，工程款做到专款专用，决不挪用，并实行工程进度奖惩制度；采用简单、可行、加快或少拖进度的技术措施方案，不要片面追求利润，还要注意社会效益。六、质量保证措施 1、建立完善的质量管理体系及质量保证体系项目成立以项目经理和总工程师为核心的TQC领导小组，建立严格的质量承包责任制，同经济挂钩，加强对工程质量的全面管理的指导。建立质量检查机构，制定严格的工程质量内部监理制度，严格执行自检、互检与专业检查相结合的质量“三检”制度和工前试验、工中检查、工后检测的试验工作制度。质量工程师行使质量一票否决权，项目经理、总工程师对质量工作全权负责。（2）严格实行质量责任制实行项目经理、总工、各级技术人员及工班负责人对工程质量负相应责任，层层签订质量终身责任书，做到责任落实到位、责任落实到人，从而提高全员的质量意识。坚决做到奖优罚劣，规范化施工，实行持证上岗。使各级参建人员在实施组织指挥施工中始终坚持“质量第一”的方针，确保工程质量。 a实行施工质量责任挂牌制，注明管理者、操作者，谁施工谁负责。 b严格材料采购，检验制度，无检验材料严禁进入实体工程。 c坚持施工过程的三检制度，做到“检查上道工序，做好本道工序，服务下道工序”。 d工序间实行质量否决制，确保每道工序100%合格。（3）施工控制中的技术保证 a施工前，施工技术负责人组织技术人员和施工管理人员仔细阅读设计文件，了解设计意图，明确施工技术重点、难点，进行技术交底。 b 严格测量放线工作，测量要求准确，放线及时，做到正确指导施工。 c钻孔时钻机立轴方向必须准确控制，以保证钻孔的方向正确，钻孔中应经常采用测斜仪测量偏斜度，发现偏斜超过设计要求，及时纠正。 d钻孔进程中，做好围岩取样和地质变化状况登记记录，以便为后续施工方法判定依据。质量管项目经理项目总工工程技术科质量管理科物资设备科财务科安全环保科综合办公室施工班组和协作队伍试验室监控组工艺设计组 QC小组理机构七、安全措施 1、安全保证措施（1）建立安全保证体系项目设立安全管理机构，建立现场安全监督、检查小组，针对工序特点，进行安全交底，严格执行项目经理部安全保证体系的有关规定，经理部与每个作业人员签订安全生产责任书。（2）安全教育和培训 a 对新进场的工人进行安全生产的教育和培训，考核合格后，方准许其进入操作岗位。 b在采用新工艺、新方法、新设备或调换工作岗位时，对工人进行新操作方法和新工作岗位的安全教育。 c设立每周一次的安全活动日，在班前班后会上检查安全生产的活动情况，并对职工进行经常性的安全教育和安全宣传活动。（3）落实安全责任制，制定安全管理的各项规章制度建立健全各项安全生产的规章和管理制度，体现“全员管理、安全第一”的基本思想，明确安全生产责任，做到职责分明，各负其责。施工中除操作人员本身加强各种安全措施外，经理部也将加大检查力度，搞好各方面的协调工作，坚决杜绝各种事故的发生。严格执行施工安全操作规程。（4）各项安全技术措施 a 施工操作人员进入现场时必须佩戴安全帽，电工、电焊工必须穿绝缘鞋。电源接线连接必须规范。 b现场施工配置专职安全员，负责现场的安全管理工作，并建立安全保证体系。 c对各种施工机具要定期进行检查和维修保养，以保证使用的安全，所有施工机械由专人负责，其他人不得擅自操作。 d在设备显著位置悬挂操作规程牌，规程牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等。 e超前支护机械工作平台应平整、坚实，防止施工中机械重心偏差及机械倾覆。 f压力注浆设备应由专人操作和管理，不得随意加压，不得对人、机械设备喷射，使用前严格检查，防止因爆管伤人、损物等事件发生。国家法律地方规定法律保证全员学法、知法、懂法、法律教育增强职业健康安全意识思想保证提高全员安全意识发挥党团及工会组织作用思想过硬有职业健康安全意识作风过硬个人素质高队伍团结稳定建设文明队伍组织保证项目部职业健康安全小组施工队职业健康安全小组制度保证职业健康安全制度各种职业健康安全措施经济保证实行职业健康安全责任制明确各级责任奖罚分明安全生产保证体系安全生产保证体系八、环保和职业健康保证措施（1）建立健全管理组织机构。工地成立以项目经理为组长，各业务部室和生产班组为成员的文明施工和环保管理组织机构。（2）加强教育宣传工作，提高全体职工的文明施工和环保意识。（3）制定各项规章制度，并加强检查和监督。（4）加强文明施工管理，合理布置施工场地，合理放置各种施工设施。（5）建立岗位责任制和奖惩制度，制定施工管理细则，明确岗位职责、技术标准和安全操作规程，实施与质量挂钩并定期兑现的奖惩办法，增强管路班组的责任心。（6）加强机械废气净化，减少污染源。尽可能使用低污染的机械设备，（7）在施工区和生活区设置污水处理系统，不将有害物质和未经处理的施工废水直接排放。并备有临时的污水汇集沉淀设施，过滤施工、生活排水。0万U豆体验卡卡号：50D890668267e3349e33 密码：686d03401eefba96faba 奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0 密码：b26488ce65abc1787202 奖品名称：500万U豆体验卡卡号：50Dbac638 85c802fd52e 密码：3d1c344384327b85efff 奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3 密码：48db1c14e42a2b321fac 奖品名称：500万U豆体50D61 215eb41ae3cc919 密码：25bffae5346e7b7d2548 奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab 密码：709f65f32865af2559c2 奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e 密码：6e2e4017cce30dc7e055 奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892 密码：a5dbdd8338f91d2c0701 奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b 密码：1d7a7c21ebd99b798a54 10
