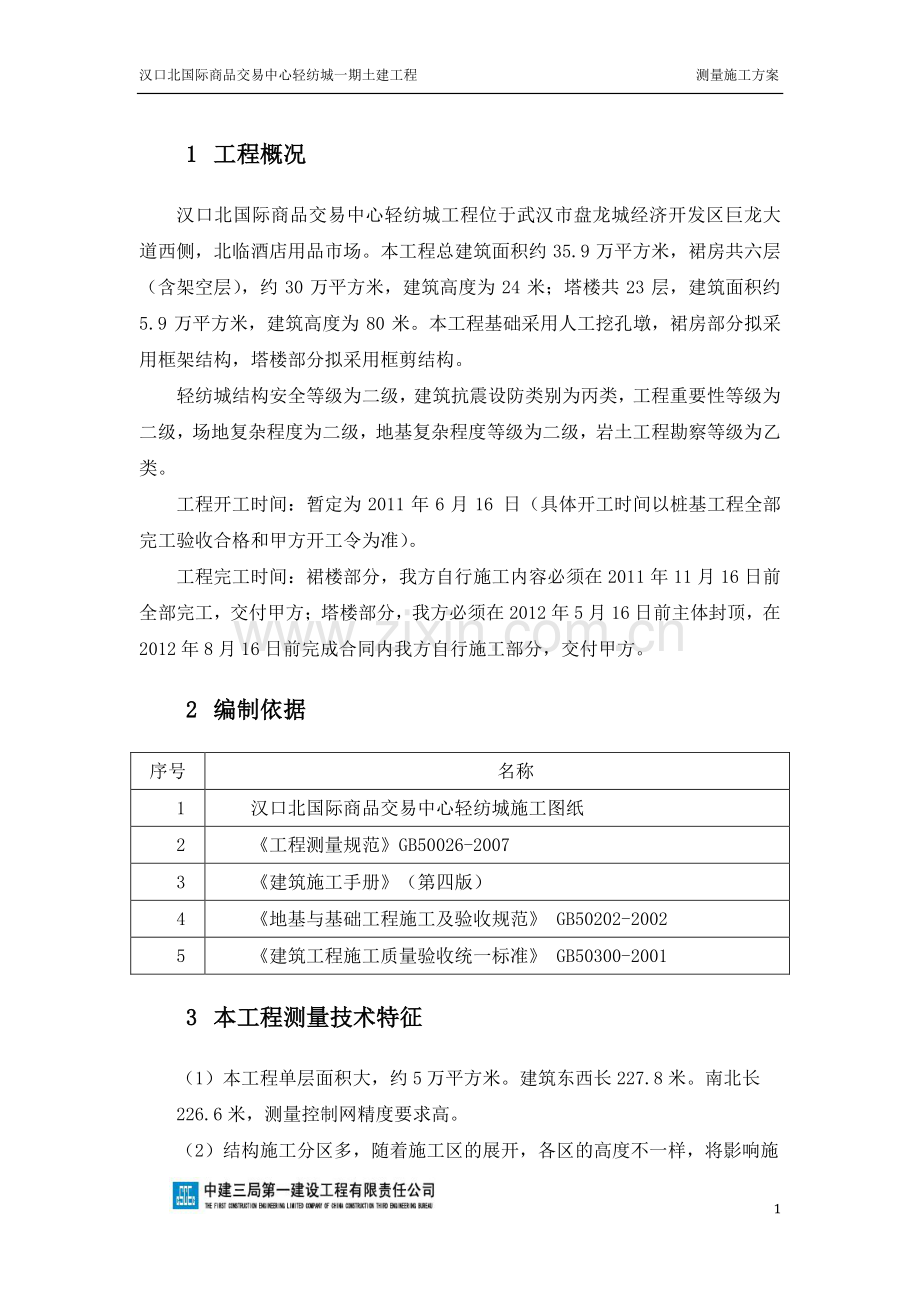

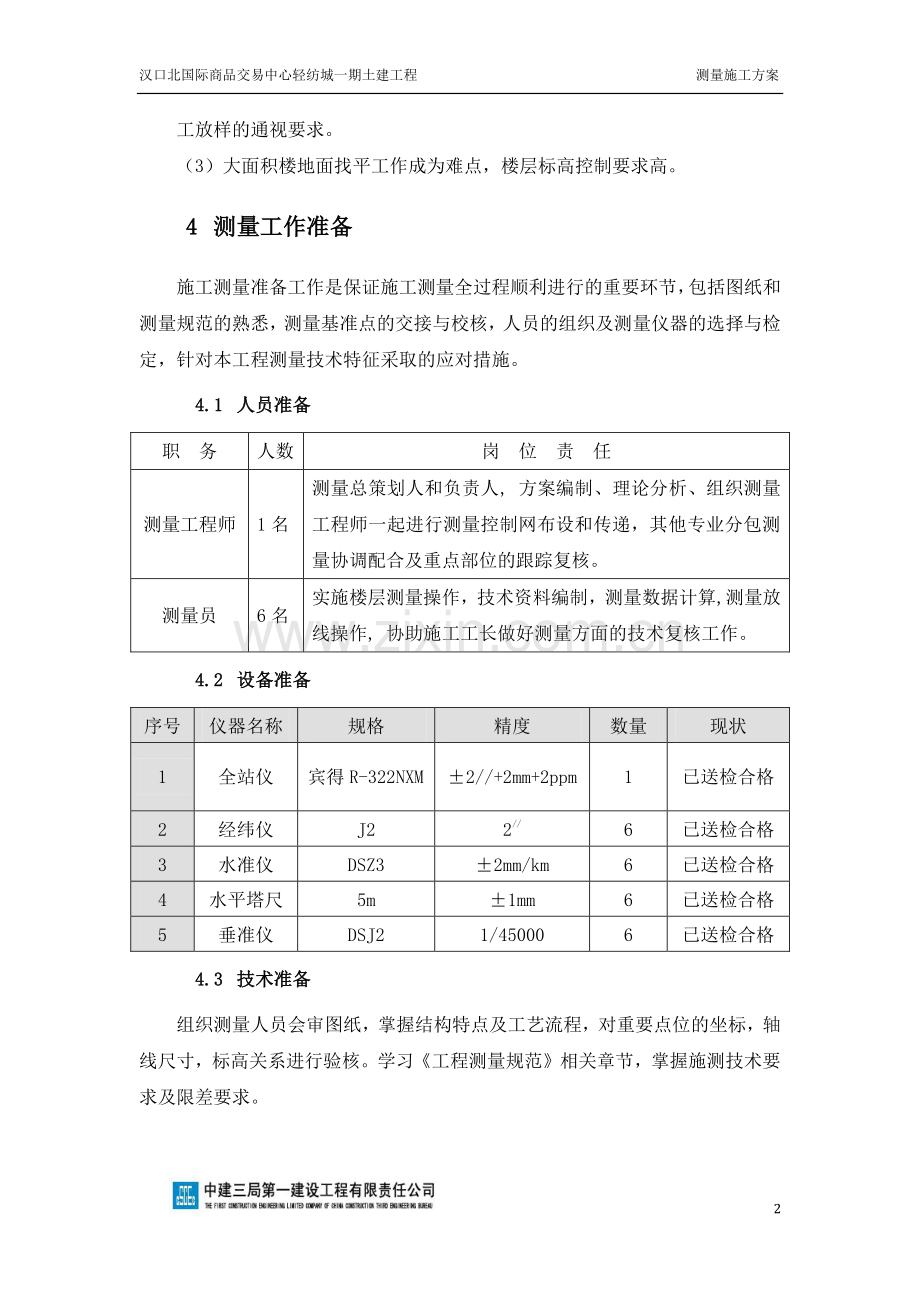

汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 1 1 1 工程概况工程概况 汉口北国际商品交易中心轻纺城工程位于武汉市盘龙城经济开发区巨龙大道西侧，北临酒店用品市场。本工程总建筑面积约 35.9 万平方米，裙房共六层（含架空层），约 30 万平方米，建筑高度为 24 米；塔楼共 23 层，建筑面积约5.9 万平方米，建筑高度为 80 米。本工程基础采用人工挖孔墩，裙房部分拟采用框架结构，塔楼部分拟采用框剪结构。轻纺城结构安全等级为二级，建筑抗震设防类别为丙类，工程重要性等级为二级，场地复杂程度为二级，地基复杂程度等级为二级，岩土工程勘察等级为乙类。工程开工时间：暂定为 2011 年 6 月 16 日（具体开工时间以桩基工程全部完工验收合格和甲方开工令为准）。工程完工时间：裙楼部分，我方自行施工内容必须在 2011 年 11 月 16 日前全部完工，交付甲方；塔楼部分，我方必须在 2012 年 5 月 16 日前主体封顶，在2012 年 8 月 16 日前完成合同内我方自行施工部分，交付甲方。2 2 编制依据编制依据 序号 名称 1 汉口北国际商品交易中心轻纺城施工图纸 2 工程测量规范GB50026-2007 3 建筑施工手册（第四版）4 地基与基础工程施工及验收规范 GB50202-2002 5 建筑工程施工质量验收统一标准 GB50300-2001 3 3 本工程测量技术特征本工程测量技术特征 （1）本工程单层面积大，约 5 万平方米。建筑东西长 227.8 米。南北长 226.6 米，测量控制网精度要求高。（2）结构施工分区多，随着施工区的展开，各区的高度不一样，将影响施 汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 2 工放样的通视要求。（3）大面积楼地面找平工作成为难点，楼层标高控制要求高。4 4 测量工作准备测量工作准备 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸和测量规范的熟悉，测量基准点的交接与校核，人员的组织及测量仪器的选择与检定，针对本工程测量技术特征采取的应对措施。4.14.1 人员准备人员准备 职 务 人数 岗 位 责 任 测量工程师 1 名 测量总策划人和负责人,方案编制、理论分析、组织测量工程师一起进行测量控制网布设和传递，其他专业分包测量协调配合及重点部位的跟踪复核。测量员 6 名 实施楼层测量操作，技术资料编制，测量数据计算,测量放线操作,协助施工工长做好测量方面的技术复核工作。4.24.2 设备准备设备准备 序号 仪器名称 规格 精度 数量 现状 1 全站仪 宾得 R-322NXM 2/+2mm+2ppm 1 已送检合格 2 经纬仪 J2 2/6 已送检合格 3 水准仪 DSZ3 2mm/km 6 已送检合格 4 水平塔尺 5m 1mm 6 已送检合格 5 垂准仪 DSJ2 1/45000 6 已送检合格 4.34.3 技术准备技术准备 组织测量人员会审图纸，掌握结构特点及工艺流程，对重要点位的坐标，轴线尺寸，标高关系进行验核。学习工程测量规范相关章节，掌握施测技术要求及限差要求。汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 3 4.44.4 基准点的交接和复核基准点的交接和复核 测量工作开始前与业主、监理工程师对所有基准点现场确认，并要求提供点之位记录及成果表，并采用与原等级测量技术要求相同的测量方法对业主方提供的基准点进行复测校核。考虑到本工程桩基工程已经施工，场地已有部分其他施工单位承担的用于上述工程的测量控制点，在工程交接时，要一并交接，经我单位复核并报验监理工程师检验合格后，可并入本施工测量控制网中，以利于桩基工程与后续工程的测量控制衔接。4.54.5 针对本工程测量技术特征采取的应对措施针对本工程测量技术特征采取的应对措施 （1）针对本工程对施工测量要求精度高等特征调配先进的测量仪器，如高精度的全站仪、电子水准仪、激光铅直仪，采用科学的测量技术及建立高等级的控制网，采取严格的复核校正手段来保证施工测量精度。（2）针对裙房单层面积较大、分区较多的特点，尽量围绕基坑一周布置控制点，同时选择图形条件较好的控制网形状，使控制网组成的平面面积最大化，以提高控制网的精度，同时根据现场平面情况适当加密平面控制点，现场施工测量主要采用全站仪极坐标测量法，解决通视制约难题。（3）由于数据处理计算量大，使用传统的计算方法已不能满足工程的需要。依据设计图纸中的坐标和高程系统，用 CAD 软件制作建筑物平面图和轴网图，形成电子版图纸。应用电子版制图模拟法还可快速求点坐标和量取距离、图纸校对等，为整个施工过程测量工作提供可靠的点位坐标和高程。5 5 测量控制网的建立测量控制网的建立 5.15.1 平面控制网建立平面控制网建立 一级控制网为导线网，由 S1S4 四个点构成,用于总体定位和布设二、三级控制网，为保证轻纺城总体工程测量工作的统一性、完整性和延续性，必须建立统一的平面控制网和高程控制网。为了获得较高的相对精度，对业主方前期交的各基线点进行校核。二级控制网为附合导线，用于基础施工、一级控制网通视盲区的控制；三级控制网为建筑物的主轴线控制网，用于定位轴线。控制网设在偏离轴线汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 4 1.5 米处的辅助线上，保证通视效果。控制网点布置如下图：（一级控制点，二级控制点，三级控制点）5.25.2 控制网点的保护措施控制网点的保护措施 首级网点是建筑物整体定位的依据，同时又是布设二、三级网的基准点，因此要求精度高且整个施工期间点位变形在允许误差之内。施工区域为大面积的回填土，回填土层厚，基准点易产生沉降或偏移，为此首级点要选在距基坑 25 米以外，根据地基不同分别结合现场采用以下两种埋设形式。二级控制网分导线和插点两种形式布设，考虑到本工程桩基工程已经施工，场地已有部分其他施工单位承担的用于上述工程的测量控制点，将其他施工单位测量控制网点布置图汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 5 承担的用于上述工程的测量控制点并入二级控制网中，其次为了对首级网通视盲区进行控制，可根据施工现场情况灵活布置二级插点作为首级网的扩展和补充。一二级控制网点的保护措施如下（混凝土墩的大小根据土质现场调整）：1标示牌：标明坐标及高程 2维护栏杆，3钢筋：顶端磨圆并锯“十”字标记 4混凝土 5土壤 三级控制网为主轴线平面控制网，直接指导施工且在垫层、底板及各层施工过程中需多次布设，因此要求该网在满足施工精度要求前提下，做到简单，实用，方便放线。根据本工程情况，除特别注明外，控制线按照实际轴线偏移 1.5 米布设并与施工轴线平行或垂直。本工程一共分为七个区，内控点的布置必须满足每个区能独立完成测量施工，保证各区的测量工作互不影响，但可相互校核。利用二级控制网布设主轴线控制网，并根据施工流水段加密控制主轴线，在基坑边建立地面控制桩轴线控制点,在延长线上外移至基坑外固定的建筑物或地标上，并在基坑内设置木桩作为地下结构的平面控制点。6 6 测量方法测量方法 6.16.1 平面测量平面测量 6.1.1 地下部分平面施工测量（外控法）：（1）全站仪架设在基坑边主轴线控制网点，直接投测每一条控制轴线，可根据现场需要临时加密一定数量的轴线控制点，并以此为基准，依据图纸对其他轴线和柱边线、洞口边线等细部线进行放样。（2）上述投测主轴线除进行闭合检验外，还应与地上首级、二级控制网点联测投线进行验核，以确保施工测量控制精度的要求。6.1.2 地上部分平面施工测量（内控为主）：施工过程中，在结构板指定位置预留孔洞，用激光准直仪将轴线控制网整体汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 6 同步传递，作为后期工程测量的控制基准，方法如下：（1）在底层基点处架设激光准直仪，调校到准直状态后，发射和该点铅垂的可见光束；（2）在上层楼板开口处用接收靶接收，调校可见光光斑直径，达到最佳状态时，逆时针旋转准直仪，在接收靶处出现一个同心圆（光环），取其圆心作为向上的投测点。示意图如下：1激光垂准仪 2放线孔 3接收靶 4楼板 5轴线控制点（3）轴线控制点整体传递上楼层，组成轴线控制网，在同一层投测的纵横主轴线不得少于 2 条，以此做角度、距离的校核。经校核无误后进行细部的放样。6.26.2 高程测量高程测量 6.2.1 标高基准点的建立 标高基准点位直接采用一级平面控制点，并根据需要在主体工程周围加密若干个水准点，组成一个闭合水准路线，进行水准网的自检及监理单位验测，合格后方可使用。6.2.2 标高基准点的引测（1）基础部分高层传递 基础部分直接用水准仪、塔尺进行高程传递。如表：1水准仪 2塔尺 H0已测点高程 H1待测点高程 a、b塔尺读数 计算公式：H1=H0+ab。汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 7(2）主体部分高程传递 竖向标高的传递利用高精度全站仪、水准仪、塔尺、特殊尺垫（背面装有反射贴片用来反射全站仪发射的激光）完成。示意图如下：413255106987 1作业层楼板 6特殊尺垫,2结构柱 7楼板预留孔洞,3底层板 8激光,4水准仪 9全站仪，5塔尺，10结构柱上+1.000m 线 步骤 1：全站仪架设在预留孔下方的首层板上并精确置平，读出设置于结构柱侧立面1.000m 线处塔尺读数 h1（m）。步骤 2：旋转仪器望远镜，利用弯管目镜观测置于作业层预留洞上方已精确置平的特殊尺垫，测出两者之间的垂直距离 h2（m）。步骤 3：在作业层架设水准仪，精确调平后，读出置于特殊尺垫上的塔尺读数 h3（m），并将该水平视线引测到结构柱侧立面。则该水平视线高程为：H=hh1h2h3h0+1（h 为设置在首层基准点高程、h0 为尺垫到反射贴片的距离，单位均为 m。）7 7 测量施工管理测量施工管理 7.17.1 测量施工内部的协调配合测量施工内部的协调配合 施工测量工作总体上由测量工程师策划，测量工程师按照施工进度和测量方案的要求，安排测量小组的工作计划。测量员具体负责本小组的内外业工作。本工程测量工作量大，专业测量人员数名，为保证测量质量，对各测量小组严格分工并相互协作，避免因工作相互之间的衔接造成测量偏差。测量过程中，所有的原始记录和测量成果均由相关测量人员互相核对签字认可，最后由测量工程师进行审核，这样形成相互交叉的测量质量控制制度。7.27.2 对专业分包单位、沉降变形观测测量的协调配合与管理对专业分包单位、沉降变形观测测量的协调配合与管理 除完成本工程自身的土建施工测量工作外，施工总承包测量队还将对各专业分包工程的测量进行协调。专业分包工程开工前，我单位移交测量基准点和基准汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 8 线给分包单位，由移交双方进行相互交接检查无误后形成交接资料。在分包工程施工过程中，将对分包工程重点部位的施工测量进行跟踪复核监控。各分包自行加密的施工控制点和放样的重要轴线必须先进行自检，符合标准后上报施工总承包测量队，由施工总承包测量队进行复核和验线；复核验线前，各单位应提交有关报验资料，包括已知数据依据、施测方案、施测精度等。测量过程中，所有测量原始记录和测量成果均由相关测量人员互相核对签字认可，形成相互交叉检查的测量控制制度。为了确保基坑和周围环境的安全，施工总承包单位应为第三方监测单位的建筑物沉降监测工作提供便利，并积极配合第三方监测单位的桩点保护及现场安全防护工作。7.37.3 测量成果整理与积累测量成果整理与积累 测量成果的计算资料必须做到记录真实、字迹清楚、不得涂改，记录格式统一、装订成册，妥善保管；外业测量原始记录数据必须做到真实性，内容完整、签署齐全，采用电子记录手簿时，应打印出观测数据，装订成册，妥善保管；凡须纳入技术档案内的，应按规定整理好方可交其主管部门入档，不入档资料应保留到工程竣工验收后一年方可处理。汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 1 目录目录 1 工程概况.1 2 编制依据.1 3 本工程测量技术特征.1 4 测量工作准备.2 4.1 人员准备.2 4.2 设备准备.2 4.3 技术准备.2 4.4 基准点的交接和复核.3 4.5 针对本工程测量技术特征采取的应对措施.3 5 测量控制网的建立.3 5.1 平面控制网建立.3 5.2 控制网点的保护措施.4 6 测量方法.5 6.1 平面测量.5 6.1.1 地下部分平面施工测量（外控法）：.5 6.1.2 地上部分平面施工测量（内控为主）：.5 6.2 高程测量.6 6.2.1 标高基准点的建立.6 6.2.2 标高基准点的引测.6 7 测量施工管理.7 7.1 测量施工内部的协调配合.7 7.2 对专业分包单位、沉降变形观测测量的协调配合与管理.7 7.3 测量成果整理与积累.8 汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 2 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦 xx 老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 3 候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!感谢这三年来我的朋友以及汽修 0932 班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修 0932 班这个大家庭!最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。致谢词 2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 4 的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 5 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦 xx 老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 6 年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!感谢这三年来我的朋友以及汽修 0932 班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修 0932 班这个大家庭!最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。致谢词 2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 7 了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。汉口北国际商品交易中心轻纺城一期土建工程 测量施工方案 8 精品精品 wordword 文档可以编辑（本页是封面）文档可以编辑（本页是封面）【最新资料【最新资料 WordWord 版版 可自由编辑！可自由编辑！】
