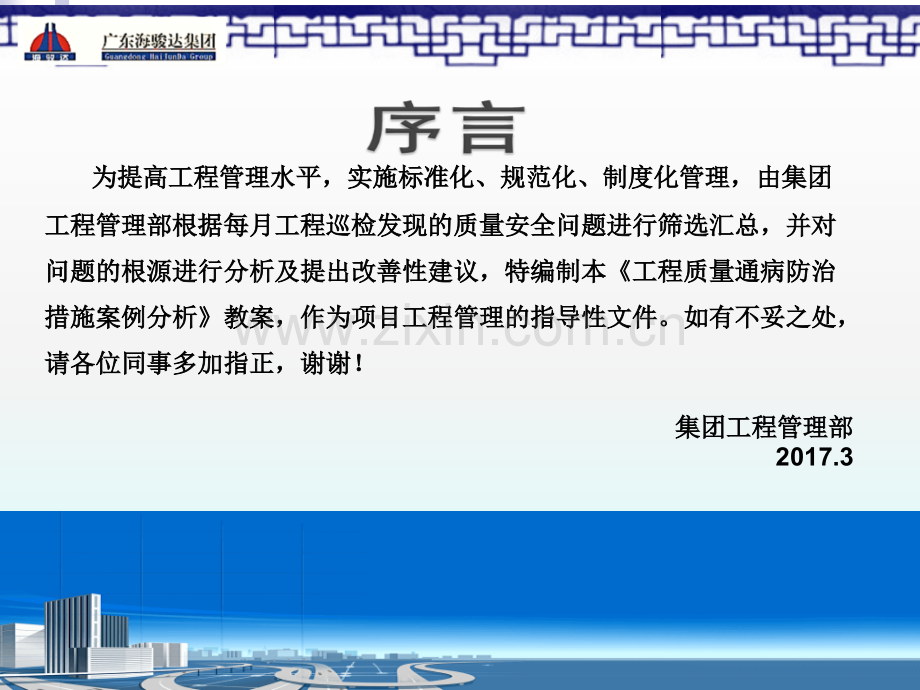

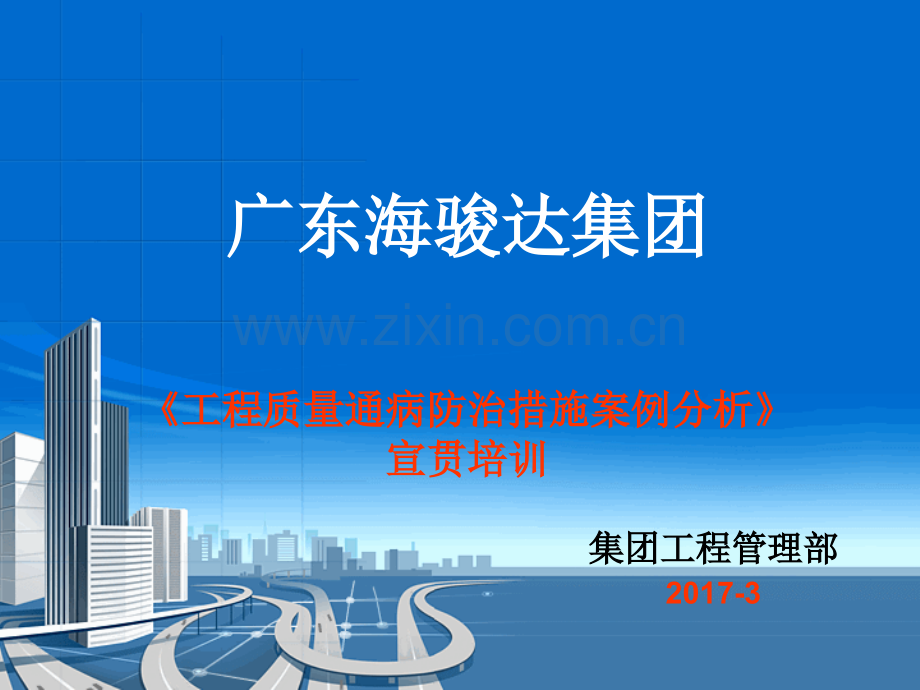

广东海骏达集团广东海骏达集团工程质量通病防治措施案例分析工程质量通病防治措施案例分析宣贯培训宣贯培训集团工程管理部集团工程管理部2017-3 为提高工程管理水平，实施标准化、规范化、制度化管理，由集团为提高工程管理水平，实施标准化、规范化、制度化管理，由集团工程管理部根据每月工程巡检发现的质量安全问题进行筛选汇总，并对工程管理部根据每月工程巡检发现的质量安全问题进行筛选汇总，并对问题的根源进行分析及提出改善性建议，特编制本问题的根源进行分析及提出改善性建议，特编制本工程质量通病防治工程质量通病防治措施案例分析措施案例分析教案，作为项目工程管理的指导性文件。如有不妥之处，教案，作为项目工程管理的指导性文件。如有不妥之处，请各位同事多加指正，谢谢！请各位同事多加指正，谢谢！集团工程管理部集团工程管理部2017.3 屋面工程施工管控要点1建筑机电建筑机电安装工程安装工程2目目 录录屋面工程施工管控要点第第1 1部分部分屋面工程概念和种类屋面工程概念和种类1.1.11.1.11.1 屋面工程概念屋面工程概念屋面又称屋顶，是屋盖系统的一个组成部分。屋盖是指房屋顶部与外界分隔的维护构造起着保护房屋不受日晒、雨淋、风雪的侵入，并对房屋顶部起到保温、隔热作用。屋面工程是建筑工程的一个分部工程，是指屋盖面层的施工内容，它包括了屋面的防水工程和屋面的保温隔热工程。它由结构层以上的屋面找平层、隔气层、保温隔热层、防水层、保护层或使用面层等结构层次所组成。其施工质量的优劣将直接关系到建筑物的使用寿命。屋面作用屋面作用屋面工程屋面工程概念概念屋面种类屋面种类按使用功能分类按保温隔热的功能分类按形式分类上人屋面非上人屋面保温隔热屋面非保温隔热屋面平屋面坡屋面异形屋面屋面工程基本要求屋面工程基本要求1.1.21.1.21.1 屋面工程概念屋面工程概念屋屋面面工工程程基基本本要要求求1 具有良好的排水功能和阻止水侵入建筑物内的作用。2 冬季保温减少建筑物的热损失和防止结露。7 满足建筑外形美观和使用的要求。3 夏季隔热降低建筑物对太阳辐射热的吸收。4 适应主体结构的受力变形和温差变形。5 承受风、雪荷载的作用不产生破坏。6 具有阻止火势蔓延的性能。屋面工程构造屋面工程构造1.1.31.1.31.1 屋面工程概念屋面工程概念屋面工程各子分部工程和分项工程的划分屋面工程构造屋面工程构造1.1.31.1.31.1 屋面工程概念屋面工程概念屋面的基本构造层次表1.1 屋面工程概念屋面工程概念正置式屋面与倒置式屋面对比屋面工程构造屋面工程构造1.1.31.1.31.1 屋面工程概念屋面工程概念正置式屋面与倒置式屋面对比接上表屋面工程构造屋面工程构造1.1.31.1.3屋面工程施工工艺流程屋面工程施工工艺流程1.2.11.2.11.2 屋面工程施工流程及要求屋面工程施工流程及要求基层清理结构试水找坡找平平屋面平屋面工程施工工工程施工工艺流程流程防水施工 保护层保温层试水基层清理砂浆找平防水施工铺隔热板验收挂瓦砂浆找平面层验收坡坡屋面屋面工程施工工工程施工工艺流程流程屋面工程施工条件屋面工程施工条件1.2.21.2.21.2 屋面工程施工流程及要求屋面工程施工流程及要求屋面工程施工必须符合下列安全规定屋面工程施工必须符合下列安全规定:1.严禁在雨天、雪天和五级风及其以上时施工；2.屋面周边和预留孔洞部位，必须按临边、洞口防护规定 设置安全护栏和安全网；3.屋面坡度大于 30%时，应采取防滑措施；4.施工人员应穿防滑鞋，特殊情况下无可靠安全措施时，操作人员必须系好安全带并扣好保险钩。1.3 找坡层和找平层施工管控要点找坡层和找平层施工管控要点1.找坡层和找平层的基层施工应符合下列规定：应清理结构层、保温层上面的松散杂物，凸出基层表面的硬物应剔平扫净；抹找坡层前，宜对基层洒水湿润；突出屋面的管道、支架等根部，应用细石混凝土堵实和固定；对不易与找平层结合的基层应做界面处理。2.找坡应符合屋面排水方向和设计坡度要求，找坡层最薄处厚度不宜小于20mm。3.找坡材料应分层铺设和适当压实，表面宜平整和粗糙，并应适时浇水养护。养护时间不得少于7d。4.卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，找平层均应做成圆弧形，且应整齐平顺。找平层圆弧半径应符合下表的规定。找平层圆弧半径阴阳角圆弧示例保温层、隔热层的种类保温层、隔热层的种类1.4.11.4.11.4 保温层和隔热层施工管控要点保温层和隔热层施工管控要点喷涂硬泡聚氨酯保温层板状材料保温层现浇泡沫棍凝土保温层纤维材料保温层种植隔热层蓄水隔热层架空隔热层保保温温层层的的种种类类隔隔热热层层的的种种类类挤塑聚苯板保温层泡沫砼保温层架空隔热层保温层保温层施工管控要点施工管控要点1.4.21.4.21.4 保温层和隔热层施工管控要点保温层和隔热层施工管控要点1.严寒和寒冷地区屋面热桥部位，应按设计要求采取节能保温等隔断热桥措施。2.倒置式屋面保温层施工应符合下列规定：施工完的防水层，应进行淋水或蓄水试验，并应在合格后再进行保温层的铺设;板状保温层的铺设应平稳，拼缝应严密;保护层施工时，应避免损坏保温层和防水层。3.屋面排汽构造施工应符合下列规定:找平层设置的分格缝可兼作排汽道，排汽道的宽度宜为40mm;排汽道纵横间距宜为6m，屋面面积每36m2 宜设置一个排汽孔，排汽孔应作防水处理;屋面纵横排汽道的交叉处可埋设金属或塑料排汽管，排汽管宜设置在结构层上，穿过保温层及排汽道的管壁四周应打孔。排汽管应作好防水处理。4.保温层施工应符合下列规定:基层应平整、干燥、干净。板块保温材料相邻板块应错缝拼接，分层铺设的板块上下层接缝应相互错开，板间缝隙应采用同类材料嵌填密实。纤维保温材料在施工时，应避免重压，并应采取防潮措施。铺设时，平面拼接缝应贴紧，上下层拼接 缝应相互错开。保温层保温层施工管控要点施工管控要点1.4.21.4.21.4 保温层和隔热层施工管控要点保温层和隔热层施工管控要点喷涂硬泡聚氨酯保温层施工前对应喷涂试块进行材料性能检测，发泡厚度应均匀一致。现浇泡沫混凝土保温层浇筑的自由跌落的高度不宜超过1m，泵送时应采取低压泵送；应分层浇筑，一次浇筑厚度不宜超过 200mm，终凝后应进行保湿养护，养护时间不得少于 7d。5.进场的保温材料应检验下列项目:板状保温材料:表观密度或干密度、压缩强度或抗压强度、导热系数、燃烧性能;纤维保温材料应检验表观密度、导热系数、燃烧性能。6.保温层的施工环境温度应符合下列规定:干铺的保温材料可在负温度下施工;用水泥砂浆粘贴的板状保温材料不宜低于 5 喷涂硬泡聚氨酯宜为 15 35 ，空气相对湿度宜小于 85%，风速不宜大于三级;现浇泡沫混凝土宜为 5 35 。隔热层隔热层施工管控要点施工管控要点1.4.31.4.31.4 保温层和隔热层施工管控要点保温层和隔热层施工管控要点1.种植隔热层施工应符合下列规定:种植隔热层挡墙或挡板施工时，留设的泄水孔位置应准 确，并不得堵塞;排水层、过滤层施工应符合相应材料的施工技术要求;种植土层的荷载应符合设计要求;种植士、植物等应在 屋面上均匀堆放，且不得损坏防水层。2.架空隔热层施工应符合下列规定:架空隔热层施工前，应将屋面清扫干净，并应根据架空隔热制品的尺寸弹出支座中线;在架空隔热制品支座底面，应对卷材、涂膜防水层采取加强措施;铺设架空隔热制品时，不得损伤已完工的防水层;架空隔热制品的铺设应平整、稳固，缝隙应勾填密实。3.蓄水隔热层施工应符合下列规定:蓄水池的所有孔洞应预留，不得后凿。所设置的溢水管、排水管和给水管等，应在混凝土施工前安装完毕;位置应符合设计要求；每个蓄水区的防水混凝土应一次浇筑完毕，不得留置施工缝;蓄水池的防水混凝土完工后，应及时进行养护，养护时间不得少于 14d。屋屋面面防防水水种种类类柔性防水屋面刚性防水屋面刚性混凝土防水屋面瓦屋面金属板材防水屋面卷材防水屋面涂膜防水屋面油毡瓦防水屋面刚性防水屋面柔性防水屋面1.5 屋面防水层屋面防水层施工管控施工管控要点要点屋面防水种类屋面防水种类1.5.11.5.1卷材防水施工卷材防水施工1.5.1.5.2 21.5 屋面防水层屋面防水层施工管控施工管控要点要点基层清理材料准备铺贴卷材 蓄水试验验 收喷涂基层处理剂基层验收特殊部位加强处理基层弹分条铺贴线底层卷材铺贴卷材上弹上层分条铺贴线防防水水卷卷材材种种类类塑性体改性沥青防水卷材（APP卷材）自粘聚合物改性沥青防水卷材（APF卷材）弹性体改性沥青防水卷材（SBS卷材）合成高分子防水卷材(SBC聚乙烯丙纶复合卷材)防水卷材施工工艺防水卷材施工工艺卷材防水施工卷材防水施工1.5.1.5.2 21.5 屋面防水层屋面防水层施工管控施工管控要点要点防水卷材施工方法有：冷粘法、热熔法、自粘法、热焊接法、满粘法、空铺法、点粘法、条粘法、机械固定法共9种方法。防水卷材防水卷材工法种类工法种类在建设部发布的建设事业“十一五”推广应用和限制禁止使用技术（第一批）的公告中，长纤维聚酯毡、无碱玻纤毡胎基SBS、APP改性沥青防水卷材（II型）、三元乙丙橡胶（硫化型）防水卷材、聚氯乙烯防水卷材（II型）、自粘类改性沥青防水卷材（包括无胎基和聚酯胎基）、高密度聚乙烯自粘胶膜防水卷材及预铺反粘技术、膨润土防水毯应用技术被列为推广应用产品（第一批）；纸胎及复合胎沥青防水卷材、聚乙烯膜层厚度在0.5以下的聚乙烯丙纶等复合防水卷材被列为限制应用产品；S型聚氯乙烯防水卷材、采用二次加热复合成型工艺或再生原料生产的聚乙烯丙纶等复合防水卷材禁止用于房屋建筑的防水工程。政策导向政策导向高分子防水卷材满粘法施工改性沥青防水卷材冷粘法施工卷材防水施工卷材防水施工1.5.1.5.2 21.5 屋面防水层屋面防水层施工管控施工管控要点要点1.防水层施工前，基层应坚实、平整、干净、干燥。2.喷涂或涂刷基层处理剂应均匀一致，待其干燥后应及时进行卷材、涂膜防水层和接缝密封防水施工。3.屋面坡度大于25%时，卷材应采取满粘和钉压固定措施。4.卷材防水层铺贴顺序和方向应符合下列规定:卷材防水层施工时，应先进行细部构造处理，然后由屋面最低标高向上铺贴;檐沟、天沟卷材施工时，宜顺檐沟、天沟方向铺贴，搭接缝应顺流水方向;卷材宜平行屋脊铺贴，上下层卷材不得相互垂直铺贴。5.卷材搭接缝应符合下列规定:平行屋脊的搭接缝应顺流水方向，搭接缝宽度应符合下表的规定;同一层相邻两幅卷材短边搭接缝错开不应小于500mm;上下层卷材长边搭接缝应错开，且不应小于幅宽的1/3;叠层铺贴的各层卷材，在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开;搭接缝宜留在屋面与天沟侧面，不宜留在沟底。卷材搭接宽度要求涂膜防水施工涂膜防水施工1.5.1.5.3 31.5 屋面防水层屋面防水层施工管控施工管控要点要点涂膜防水是在自身有一定防水能力的结构层表面涂刷一定厚度的防水涂料，经常温胶联固化后，形成一层具有一定坚韧性的防水涂膜的防水方法。定义定义每道涂膜防水层最小厚度(mm)沥青防水涂膜施工水泥基防水涂膜施工涂膜防水施工涂膜防水施工1.5.1.5.3 31.5 屋面防水层屋面防水层施工管控施工管控要点要点1.涂膜防水层的基层应坚实、平整、干净，应无孔隙、起砂和裂缝。基层的干燥程度应根据所选用的防水涂料特性确定;当采用溶剂型、热熔型和反应固化型防水涂料时，基层应干燥。2.涂膜防水层施工应符合下列规定:防水涂料应多遍均匀涂布，涂膜总厚度应符合设计要求;涂膜间夹铺胎体增强材料时，宜边涂布边铺胎体;胎体应铺贴平整，应排除气泡，并应与涂料粘结牢固。在胎体上涂布涂料时，应使涂料浸透胎体，并应覆盖完全，不得有胎体外露现象。最上面的涂膜厚度不应小于1.0mm;涂膜施工应先做好细部处理，再进行大面积涂布;屋面转角及立面的涂膜应薄涂多遍，不得流淌和堆积。3.涂膜防水层施工工艺应符合下列规定:水乳型及溶剂型防水涂料宜选用滚涂或喷涂施工;反应固化型防水涂料宜选用刮涂或喷涂施工;热熔型防水涂料宜选用刮涂施工;聚合物水泥防水涂料宜选用刮涂法施工;所有防水涂料用于细部构造时，宜选用刷涂或喷涂施工。1.5 屋面防水层屋面防水层施工管控施工管控要点要点4.涂膜防水层的施工环境温度要求:水乳型及反应型涂料宜为535;溶剂型涂料宜为-535;热熔型涂料不宜低于-10;聚合物水泥涂料宜为535。5.防水涂料和胎体增强材料的质量，应符合设计要求。6.涂膜防水层不得有渗漏和积水现象。7.涂膜防水层在檐口、檐沟、天沟、水落口、泛水、变形缝和伸出屋面管道的防水构造，应符合设计要求。8.涂膜防水层的平均厚度应符合设计要求，且最小厚度不得小于设计厚度的80%。涂膜防水施工涂膜防水施工1.5.1.5.3 3接缝密封防水接缝密封防水施工施工1.5.1.5.4 41.5 屋面防水层屋面防水层施工管控施工管控要点要点1.密封防水部位的基层应符合下列规定:基层应牢固，表面应平整、密实，不得有裂缝、蜂窝、麻面、起皮和起砂等现象;基层应清洁、干燥，应无油污、无灰尘;嵌入的背衬材料与接缝壁间不得留有空隙;密封防水部位的基层宜涂刷基层处理剂，涂刷应均匀，不得漏涂。2.密封材料嵌填应密实、连续、饱满，应与基层粘结牢固;表面应平滑，缝边应顺直，不得有气泡、孔洞、开裂、剥离等现象。3.对嵌填完毕的密封材料，应避免碰损及污染;固化前不得踩踏。4.接缝密封防水的施工环境温度应符合下列规定:改性沥青密封材料和溶剂型合成高分子密封材料宜为0355.乳胶型及反应型合成高分子密封材料宜为535。接缝密封防水大样填缝密封施工1.6 保护层和隔离层保护层和隔离层施工管控施工管控要点要点1.施工完的防水层应进行雨后观察、淋水或蓄水试验，并应在合格后再进行保护层和隔离层的施工。2.保护层和隔离层施工前，防水层或保温层的表面应平整、干净。3.保护层和隔离层施工时，应避免损坏防水层或保温层。4.块体材料、水泥砂浆、细石混凝土保护层表面的坡度应符合设计要求，不得有积水现象。5.块体材料保护层铺设应符合下列规定:在砂结合层上铺设块体时，砂结合层应平整，块体间应预留10mm 的缝隙，缝内应填砂，并应用1:2 水泥砂浆句缝;在水泥砂浆结合层上铺设块体时，应先在防水层上做隔离层，块体间应预留10mm 的缝隙，缝内应用1:2 水泥砂浆勾缝;块体表面应洁净、色泽一致可应元l裂纹、掉角和缺楞等缺陷。6.水泥砂浆及细石混凝土保护层铺设应符合下列规定:水泥砂浆及细石混凝土保护层铺设前，应在防水层上做隔离层;细石混凝土铺设不宜留施工缝;当施工间隙超过时间规定时，应对接搓进行处理;水泥砂浆及细石混凝土表面应抹平压光，不得有裂纹、脱皮、麻面、起砂等缺陷。屋面构造图示屋面细石砼保护层1.7 瓦屋面瓦屋面施工管控施工管控要点要点瓦屋面瓦屋面做法大样图1.瓦屋面采用的木质基层、顺水条、挂瓦条的防腐、防火及防虫处理，以及金属顺水条、挂瓦条的防锈蚀处理，均应符合设计要求。2.屋面木基层应铺钉牢固、表面平整;钢筋混凝土基层的表面应平整、干净、干燥。3.瓦片必须铺置牢固。在大风及地震设防地区或屋面坡度大于100%时，应按设计要求采取固定加强措施。4.瓦面与板面工程各分项工程每个检验批的抽检数量，应按屋面面积每100m2 抽查一处，每处应为10时，且不得少于3 处。5.持钉层的铺设应符合下列规定:屋面元保温层时，木基层或钢筋混凝土基层可视为持钉层;钢筋混凝土基层不平整 时，宜用1:2.5 的水泥砂浆进行找平；屋面有保温层时，保温层上应按设计要求做细石混凝土持钉层，内配钢筋网应骑跨屋脊，并应绷直与屋脊和檐口、檐沟部位的预埋锚筋连牢;预埋锚筋穿过防水层或防水垫层时，破损处应进行局部密封处理;水泥砂浆或细石混凝土持钉层可不设分格缝;持钉层与突出屋面结构的交接处应预留30mm 宽的缝隙。1.檐口的排水坡度、防水构造应符合设计要求。2.檐口800mm 范围内的卷材应满粘。卷材收头应在找平层的凹槽内用金属压条钉压固定，并应用密封材料封严；涂膜收头应用防水涂料多遍涂刷。3.檐口端部应抹聚合物水泥砂浆，其下端应做成鹰嘴和滴水槽。檐口施工管控要点檐口施工管控要点1.8.1.8.1 11.檐沟和天沟的附加层铺设应符合设计要求。2.檐沟防水层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压固定，并应用密封材料封严;涂膜收头应用防水涂料多遍涂刷。3.檐沟外侧顶部及侧面均应抹聚合物水泥砂浆，其下端应做成鹰嘴或滴水槽。檐沟和天沟施工管控要点檐沟和天沟施工管控要点1.8.1.8.2 21.防水构造应符合设计要求。2.压顶向内排水坡度不应小于5%，压顶内侧下端应做成鹰嘴或滴水槽。3.女儿墙和山墙的泛水高度及附加层铺设应符合设计要求。4.女儿墙和山墙的卷材应满粘，卷材收头应用金属压条钉压固定，并应用密封材料封严。5.女儿墙和山墙的涂膜应直接涂刷至压顶下，涂膜收头应用防水涂料多遍涂刷。女儿墙和山墙施工管控要点女儿墙和山墙施工管控要点1.8.1.8.3 31.8 屋面细部构造防水要求屋面细部构造防水要求1.8 屋面细部构造防水要求屋面细部构造防水要求1.水落口杯上口应设在沟底的最低处。水落口的数量和位置应符合设计要求，水落口杯应安装牢固。2.水落口周围直径500mm范围内坡度不应小于5%，周围的附加层铺设应符合设计要求。3.防水层及附加层伸入水落口杯内不应小于50mm，并应粘结牢固。水落口防水施工管控要点水落口防水施工管控要点1.8.1.8.4 41.伸出屋面管道周围的找平层应抹出高度不小于30mm 的排水坡。2.卷材防水层收头应用金属箍固定，并应用密封材料封严。3.涂膜防水层收头应用防水涂料多遍涂刷。伸出屋面管道防水施工管控要点伸出屋面管道防水施工管控要点1.8.1.8.5 51.屋面垂直出人口防水层收头应压在压顶圈下，附加层铺设应符合设计要求。2.屋面水平出人口防水层收头应压在混凝土踏步下，附加层铺设和护墙应符合设计要求。3.屋面出人口的泛水高度不应小于250mm。屋面出入口防水施工管控要点屋面出入口防水施工管控要点1.8.1.8.6 61.8 屋面细部构造防水要求屋面细部构造防水要求1.设施基座与结构层相连时，防水层应包裹设施基座的上部，并应在地脚螺栓周围做密封处理。2.设施基座直接放置在防水层上时，设施基座下部应增设附加层，必要时应在其上浇筑细石混凝土，其厚度不应小于50mm。3.需经常维护的设施基座周围和屋面出人口至设施之间的人行道，应铺设块体材料或细石混凝土保护层。设备基座防水施工管控要点设备基座防水施工管控要点1.8.1.8.7 7建筑机电安装工程建筑机电安装工程第第2 2部分部分目录2.1、预埋线管施工要点2.2、管路接地施工要点2.3、线路敷设施工要点2.4、配电箱体安装要点2.5、插座开关面板安装要点建筑建筑电气工程施工管控要点电气工程施工管控要点2.1 预埋预埋线管施工要点线管施工要点4 4、镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀、镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀现象。现象。5 5、金属软管或包塑金属软管，内外须镀锌，不脱丝、锈蚀，并采用同、金属软管或包塑金属软管，内外须镀锌，不脱丝、锈蚀，并采用同材质的配件。材质的配件。2.1.1 2.1.1 2.1.1 2.1.1 线管管的材料要求线管管的材料要求线管管的材料要求线管管的材料要求1 1、管材品牌、型号规格、管材品牌、型号规格必须符合合同和设计要求。必须符合合同和设计要求。2 2、钢管应壁厚均匀，焊、钢管应壁厚均匀，焊缝均匀无毛刺，无劈裂、缝均匀无毛刺，无劈裂、砂眼、棱刺和凹扁现象。砂眼、棱刺和凹扁现象。（材料报审及报验单须按（材料报审及报验单须按“管径管径*厚度厚度”标明型号标明型号规格）规格）3 3、塑料管及其附件应具、塑料管及其附件应具有阻燃、耐冲击的要求。有阻燃、耐冲击的要求。2.1 预埋预埋线管施工要点线管施工要点2.1.2 2.1.2 2.1.2 2.1.2 管路的敷设和连接管路的敷设和连接管路的敷设和连接管路的敷设和连接3 3、套管连接时要保证套管长、套管连接时要保证套管长度为管外径的度为管外径的2.2 2.2 倍倍、套管、套管管径应与管径相匹配，对口管径应与管径相匹配，对口处要位于套管中间。处要位于套管中间。(右右图图)4 4、金属软管中间不得有接头，、金属软管中间不得有接头，与设备器具相连时，采用专与设备器具相连时，采用专用接头，连接处应密封可靠，用接头，连接处应密封可靠，并带非金属护口。并带非金属护口。1 1、暗配、暗配于结构内的线管弯曲于结构内的线管弯曲半径不应小于管外径的半径不应小于管外径的1010倍倍,弯扁度弯扁度弯扁度弯扁度不应大于管外径的不应大于管外径的0.1 0.1 倍倍，不得有明显褶皱、凹陷。，不得有明显褶皱、凹陷。(右图右图)2 2、明配管时弯曲半径不应小、明配管时弯曲半径不应小于管外径的于管外径的6 6倍倍。2.1 预埋预埋线管施工要点线管施工要点5 5、镀锌钢管建议采用套管扣压式连接：、镀锌钢管建议采用套管扣压式连接：1)1)连接应采用专用工具进行，不应敲打形成压点；连接应采用专用工具进行，不应敲打形成压点；2)2)管路为水平敷设时，扣压点宜在管路上下方分别扣压；管路为管路为水平敷设时，扣压点宜在管路上下方分别扣压；管路为垂直敷设时，扣压点宜在管路左右侧分别扣压；垂直敷设时，扣压点宜在管路左右侧分别扣压；3)3)当管径为当管径为25 25 及以下时，每端扣点不应少于及以下时，每端扣点不应少于2 2 处；当管径为处；当管径为32 32 及以上时，每端扣点不应少于及以上时，每端扣点不应少于3 3 处，且扣点宜对称，间距均处，且扣点宜对称，间距均匀；匀；4)4)扣压点扣压点深度不应小于深度不应小于1.0mm1.0mm，扣压形成的凹凸点不应有毛刺，且，扣压形成的凹凸点不应有毛刺，且扣压牢固、表面光滑，扣压后接口的缝隙应采用封堵措施。扣压牢固、表面光滑，扣压后接口的缝隙应采用封堵措施。2.1 预埋预埋线管施工要点线管施工要点2 2、暗配管要固定牢固，混、暗配管要固定牢固，混凝土中凝土中每隔每隔1m 1m 用钢筋扎丝用钢筋扎丝与钢筋绑扎，接线盒旁与钢筋绑扎，接线盒旁150mm150mm 以内必须用钢筋扎以内必须用钢筋扎丝与钢筋绑扎。塑料管应丝与钢筋绑扎。塑料管应加大固定密度，减少浇捣加大固定密度，减少浇捣混凝土时的冲击。禁止在混凝土时的冲击。禁止在管子与管子、管子与钢筋管子与管子、管子与钢筋间用电焊固定。间用电焊固定。（右图）（右图）3 3、明配管固定间距为：管、明配管固定间距为：管卡与中间、转弯中间、器卡与中间、转弯中间、器具或接线盒边缘的距离为具或接线盒边缘的距离为150150500mm500mm。（右图）（右图）2.1.3 2.1.3 2.1.3 2.1.3 管路的布置管路的布置管路的布置管路的布置1 1、暗配管当配管长度超过以下长度时要加接线盒，无弯时、暗配管当配管长度超过以下长度时要加接线盒，无弯时30m30m，有一个弯，有一个弯时时20m20m，有两个弯时，有两个弯时15m15m，有三个弯时，有三个弯时8m8m，不允许有四个弯。，不允许有四个弯。2.1 预埋预埋线管施工要点线管施工要点5 5、埋入墙或地面、埋入墙或地面的管子应尽量减的管子应尽量减少重叠高度，不少重叠高度，不能超过能超过2 2层。管子层。管子应应至少有至少有15mm 15mm 保保护层护层。管与管间。管与管间应应至少有至少有25mm25mm间间隙隙以免混凝土浇以免混凝土浇筑时混凝土不能筑时混凝土不能渗入，造成空裂。渗入，造成空裂。（右图）（右图）2.1.3 2.1.3 2.1.3 2.1.3 管路的布置管路的布置管路的布置管路的布置4 4、吊顶内敷设的管线应、吊顶内敷设的管线应有单独的支架有单独的支架，不得在管道、龙骨等上面固定。，不得在管道、龙骨等上面固定。2.1 预埋预埋线管施工要点线管施工要点6 6、柔性导管与、柔性导管与电气设备的连电气设备的连接长度接长度不大于不大于0.8m0.8m,在照明工在照明工程中程中不大于不大于1.2m1.2m。金属软。金属软管不得直埋于管不得直埋于地下或混凝土地下或混凝土中，金属软管中，金属软管不得作灯与灯不得作灯与灯之间的导管。之间的导管。（右图）（右图）2.1.3 2.1.3 2.1.3 2.1.3 管路的布置管路的布置管路的布置管路的布置2.1 预埋预埋线管施工要点线管施工要点8 8、明配管的固定支架、吊杆要根据其受力情况、外观形状、高度调节方、明配管的固定支架、吊杆要根据其受力情况、外观形状、高度调节方式来确定，确定后要统一预制、刷防锈漆且面漆颜色要一致，安装时排式来确定，确定后要统一预制、刷防锈漆且面漆颜色要一致，安装时排列朝向一致，间距一致，无变形扭曲现象。列朝向一致，间距一致，无变形扭曲现象。9 9、配管不得出现半明半暗现象，不得用明管代替不通的暗配管路。、配管不得出现半明半暗现象，不得用明管代替不通的暗配管路。1010、成排明管敷设应保证管间距一致，卡具一致，连接点、接线盒设置、成排明管敷设应保证管间距一致，卡具一致，连接点、接线盒设置排列有规律。排列有规律。1111、在上人吊顶、竖井内禁止做拦腰管和绊脚管；不上人吊顶内的配管、在上人吊顶、竖井内禁止做拦腰管和绊脚管；不上人吊顶内的配管虽属暗配管但按明配管做法要求。虽属暗配管但按明配管做法要求。7 7、明配管时管路布置、明配管时管路布置要按照横平竖直、注要按照横平竖直、注重观感的原则，空间重观感的原则，空间布置要合理。管路要布置要合理。管路要弹线定位，在任意弹线定位，在任意2m 2m 段配管平直度和垂直段配管平直度和垂直度偏差不大于度偏差不大于3mm3mm。全。全长偏差不应超过管子长偏差不应超过管子内径的内径的1/21/2。（右图）（右图）2.1 预埋预埋线管施工要点线管施工要点2.1.4 2.1.4 2.1.4 2.1.4 管入箱盒处理管入箱盒处理管入箱盒处理管入箱盒处理1 1、开孔应整齐并与管径一致，、开孔应整齐并与管径一致，要求一管一孔，不得开长孔。要求一管一孔，不得开长孔。2 2、对配电盘、箱的开孔还得、对配电盘、箱的开孔还得注意与二次板的间距，开在注意与二次板的间距，开在靠配电箱后部。靠配电箱后部。3 3、铁制箱盒严禁用电气焊开、铁制箱盒严禁用电气焊开孔，管口露出箱盒应小于孔，管口露出箱盒应小于5mm5mm，有锁母者与锁紧螺母平，有锁母者与锁紧螺母平，露出露出2 23 3 扣。扣。（右图，不正（右图，不正确做法）确做法）4 4、进入灯头盒、开关盒的线、进入灯头盒、开关盒的线管数量不宜超过管数量不宜超过根根，否则，否则应选用大型盒；两根以上配应选用大型盒；两根以上配管并排进入箱盒，间距要均管并排进入箱盒，间距要均匀，排列整齐一致；管进入匀，排列整齐一致；管进入箱盒时，盒内外侧应装有锁箱盒时，盒内外侧应装有锁紧螺母固定；进入落地式配紧螺母固定；进入落地式配电箱柜的线管，应高出箱柜电箱柜的线管，应高出箱柜地面地面5080mm5080mm。2.1 预埋预埋线管施工要点线管施工要点5 5、排列应整齐，管、排列应整齐，管口宜口宜高出基础地面高出基础地面505080mm80mm。对地面。对地面的插座甩出管、顶的插座甩出管、顶板的开关甩出管、板的开关甩出管、电机的出线管、暗电机的出线管、暗配管做法与明配管配管做法与明配管做法的接口部位要做法的接口部位要考虑将来的观感，考虑将来的观感，尽量做到位置准确，尽量做到位置准确，特别注意保证位置特别注意保证位置准确、间距一致、准确、间距一致、高度适当，尤其应高度适当，尤其应注意甩出管的成品注意甩出管的成品保护，防止管路堵保护，防止管路堵塞。塞。2.1 预埋预埋线管施工要点线管施工要点2.1.5 2.1.5 2.1.5 2.1.5 箱盒的位置设置箱盒的位置设置箱盒的位置设置箱盒的位置设置1 1、保证标准层各箱盒口与同一轴线的距离、与建筑物阳、阴角的距离一、保证标准层各箱盒口与同一轴线的距离、与建筑物阳、阴角的距离一致；成排的开关盒之间的距离应保持一致。致；成排的开关盒之间的距离应保持一致。2 2、配电箱、开关盒的位置不应设在门、窗的开启方向后以及影响设备操、配电箱、开关盒的位置不应设在门、窗的开启方向后以及影响设备操作处；中间接线盒应设在不影响视线观感的地方。作处；中间接线盒应设在不影响视线观感的地方。3 3、要保证强电盒口与弱电、要保证强电盒口与弱电盒口的距离在盒口的距离在500mm 500mm 以上以上，保证盒口与暖气片、管道保证盒口与暖气片、管道等的距离，当插座上方有等的距离，当插座上方有暖气管时，其间距应暖气管时，其间距应大于大于200mm200mm，下方有暖气管时，下方有暖气管时，其间距应大于其间距应大于300mm300mm，不符，不符合时要采取技术措施。合时要采取技术措施。4 4、室内煤气管与明装或暗、室内煤气管与明装或暗装在墙内的配电箱盘、接装在墙内的配电箱盘、接线盒的水平距离不得小于线盒的水平距离不得小于300mm300mm。（右图，错误做法；（右图，错误做法；电气验收规范为电气验收规范为100mm100mm）2.1 预埋预埋线管施工要点线管施工要点5 5、对开关盒、插座盒影响观感的重要部位如门厅的大理石墙面、浴室、对开关盒、插座盒影响观感的重要部位如门厅的大理石墙面、浴室、厨房瓷砖墙面，要结合土建排砖，对其位置加以调整，尽量设置于砖厨房瓷砖墙面，要结合土建排砖，对其位置加以调整，尽量设置于砖体的几何中心位置。尤其应注意与土建配合，防止开关、插座入墙过体的几何中心位置。尤其应注意与土建配合，防止开关、插座入墙过深或位置不准。深或位置不准。6 6、开关安装高度开关安装高度1.3m1.3m，距离门边，距离门边150mm150mm（按图或工序样板）（按图或工序样板），紧贴墙，紧贴墙面，不要有缝隙。要注意不要设置于面，不要有缝隙。要注意不要设置于门后等不利于操作的地方。门后等不利于操作的地方。（右图）（右图）开关面板安装要点如下：开关面板安装要点如下：1 1）和装饰面合理结合，放于其几何和装饰面合理结合，放于其几何中心。中心。2 2）开关方向正确。开关方向正确。3 3）与墙面无缝隙。与墙面无缝隙。4 4）开关、插座等面板安装位置要便开关、插座等面板安装位置要便于操作，不要安装于门后、暖气罩后于操作，不要安装于门后、暖气罩后等隐蔽的地方。安装高度要符合规范、等隐蔽的地方。安装高度要符合规范、设计要求。设计要求。2.1 预埋预埋线管施工要点线管施工要点2.1.5 2.1.5 2.1.5 2.1.5 箱盒的位置设置箱盒的位置设置箱盒的位置设置箱盒的位置设置2)2)探测探测器至空调器至空调送风口边送风口边水平距离水平距离不应小于不应小于1.5m1.5m，并并宜接近回宜接近回风口安装；风口安装；7 7、对消防探测器盒口的安装位置应注意：、对消防探测器盒口的安装位置应注意：1)1)在宽度小于在宽度小于3m 3m 的走道顶棚上的探测器，宜居中布置，感温探测器的安装的走道顶棚上的探测器，宜居中布置，感温探测器的安装间距不应超过间距不应超过10m10m，感烟探测器的安装间距不应超过感烟探测器的安装间距不应超过15m15m，探测器距墙的距离，探测器距墙的距离，不应大于探测器安装间距的一半；不应大于探测器安装间距的一半；2.1 预埋预埋线管施工要点线管施工要点3)3)在楼梯间、走廊等处安装感烟探测器时，应选在不直接受外部风在楼梯间、走廊等处安装感烟探测器时，应选在不直接受外部风吹的位置；当采用光电感烟探测器时，应避开日光或强光直射探测吹的位置；当采用光电感烟探测器时，应避开日光或强光直射探测器；器；4)4)安装在顶棚上的探测器边缘与灯具设施边缘的水平距离宜保持所安装在顶棚上的探测器边缘与灯具设施边缘的水平距离宜保持所规定的距离；规定的距离；6)6)在厨房、开水间、浴室等房间连接的走廊安装探测器时，应离开其入在厨房、开水间、浴室等房间连接的走廊安装探测器时，应离开其入口边缘口边缘1.5m1.5m安装；安装；5)5)灯具和消灯具和消防探头的距防探头的距离一定要符离一定要符合规范要求。合规范要求。注意成品保注意成品保护，探头等护，探头等精密仪器更精密仪器更需要严密保需要严密保护。护。2.1 预埋预埋线管施工要点线管施工要点2.1.6 2.1.6 2.1.6 2.1.6 箱盒（底盒或不含门的箱体）的安装要求箱盒（底盒或不含门的箱体）的安装要求箱盒（底盒或不含门的箱体）的安装要求箱盒（底盒或不含门的箱体）的安装要求1 1、混凝土墙体配管时，为保证标高准确，建议使用二次接管，在混凝土、混凝土墙体配管时，为保证标高准确，建议使用二次接管，在混凝土墙体上预留相应的槽，待土建建筑放线完成后再进行配管盒施工；墙体上预留相应的槽，待土建建筑放线完成后再进行配管盒施工；2 2、箱盒底、箱盒底部距墙面小部距墙面小于于30mm 30mm 时时和墙体上埋和墙体上埋管的槽，需管的槽，需加金属网固加金属网固定后再抹灰，定后再抹灰，防止空裂；防止空裂；（右图为不（右图为不正确做法）正确做法）2.1 预埋预埋线管施工要点线管施工要点2 2、箱盒在安装过程中要固定支撑牢固，箱盒周围应加设钢筋，、箱盒在安装过程中要固定支撑牢固，箱盒周围应加设钢筋，保证暗装的箱盒不受力变形，盒应封包严密，防止进入砂浆，盒保证暗装的箱盒不受力变形，盒应封包严密，防止进入砂浆，盒的备用敲落孔一般不得敲落；的备用敲落孔一般不得敲落；3 3、暗装在具有易燃结构部位及易燃材料附近时，应对其周围的、暗装在具有易燃结构部位及易燃材料附近时，应对其周围的易燃物作好防火隔热处理；易燃物作好防火隔热处理；4 4、使用一次冲压成型的接线盒，自制的箱盒要处理方正坚实，、使用一次冲压成型的接线盒，自制的箱盒要处理方正坚实，周围磨口干净，刷防锈漆；周围磨口干净，刷防锈漆；5 5、软包墙面上的盒口，要进行包边处理，不让易燃材料深入盒、软包墙面上的盒口，要进行包边处理，不让易燃材料深入盒内；内；6 6、对木墙裙上的盒口，除要套边外，还要刷防火漆进行防火处、对木墙裙上的盒口，除要套边外，还要刷防火漆进行防火处理；理；7 7、箱盒要注意成品保护，盒内在拆模后应及时清理干净，刷好、箱盒要注意成品保护，盒内在拆模后应及时清理干净，刷好防锈漆，盖好临时盖板。防锈漆，盖好临时盖板。2.2管路管路接地接地施工施工要点要点2.2 2.2 2.2 2.2 管路的接地管路的接地管路的接地管路的接地1 1、钢管采用套管、钉接连接时，不用做接地。、钢管采用套管、钉接连接时，不用做接地。2 2、同一房间、同一高度接线盒安同一房间、同一高度接线盒安装：装：（右图）（右图）高度一致，盒口要与墙面平齐，封堵严密。高度一致，盒口要与墙面平齐，封堵严密。高度差不大于高度差不大于3mm3mm。3 3、镀锌管或金属软管的跨接地线宜采用接地线卡连接，不得采用熔焊连接，不、镀锌管或金属软管的跨接地线宜采用接地线卡连接，不得采用熔焊连接，不得利用金属软管做接地导体。得利用金属软管做接地导体。4 4、进箱盒的成排线管子上的接地做法：、进箱盒的成排线管子上的接地做法：1)1)用导线或铜线串联式压接在管上焊的用导线或铜线串联式压接在管上焊的接地螺丝上时应注意将导线或铜线用线鼻接地螺丝上时应注意将导线或铜线用线鼻子涮成一整体后压接于各点上；子涮成一整体后压接于各点上；2)2)在进箱盒的成排管子上，用专用的接在进箱盒的成排管子上，用专用的接地线卡连接时，宜采用硬铜线，且保证硬地线卡连接时，宜采用硬铜线，且保证硬铜线连续不断的压接在各卡子内；铜线连续不断的压接在各卡子内；3)3)金属管进箱、柜、盘要与其进行整体金属管进箱、柜、盘要与其进行整体接地连接，其一端从箱柜的接地排上并出。接地连接，其一端从箱柜的接地排上并出。暗装的配电箱预留盒上应有预留的接地螺暗装的配电箱预留盒上应有预留的接地螺丝，与跨接地线可靠焊接。丝，与跨接地线可靠焊接。2.2 管路管路接地接地施工施工要点要点5 5、金属箱盒本体不得作为管路的接地线和用电器具的保护地线压、金属箱盒本体不得作为管路的接地线和用电器具的保护地线压接点。接点。6 6、管子采用、管子采
