民用建筑构造房屋建筑学59章.pptx

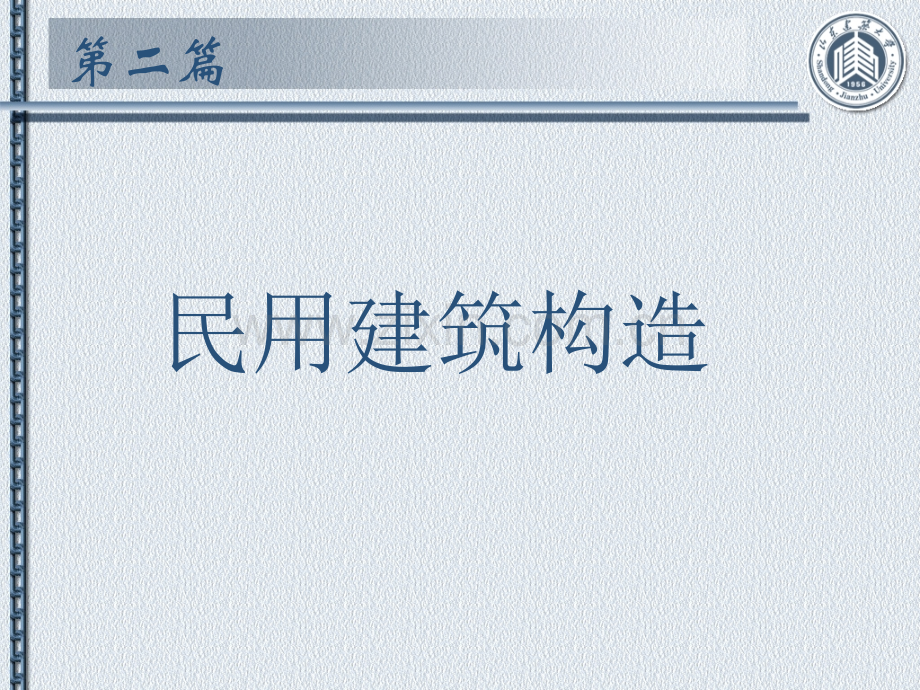

第二篇民用建筑构造第五章 民用建筑构造概论建筑构造是一门研究建筑物各部分的构造原理和构造方法的学科，是建筑设计不可分割的一部分。主要任务是根据建筑的功能要求。材料供应和施工条件，提供合理经济的构造方案，做为建筑设计中解决技术问题及进行施工图设计的依据。建筑物的构造组成及作用六大基本组成六大基本组成：基础墙或柱楼板层和地层楼梯屋顶门窗建筑物的构造组成及作用特有构配件：阳台、坡道、雨篷、烟囱、台阶、垃圾井、花池等。影响建筑构造的因素影响建筑构造的因素外界环境因素的影响：外力作用的影响决定构件的尺度与用料自然气候的影响防潮、防水、保温、隔热措施各种人为因素的影响-隔振、防腐、防火、隔声物质技术条件的影响：经济条件的影响：第六章 基础和地下室第一节第一节 概述概述地基与基础的关系地基与基础的关系 地基的分类地基的分类天然地基，人工地基基础的埋置深度基础的埋置深度 1.基础埋深 2.影响因素 地基土层构造的影响 地下水位的影响 土的冻结深度的影响 相邻建筑物基础的影响第二节 基础构造一、按基础所用材料及受力特点分类一、按基础所用材料及受力特点分类 （一）刚性基础 砖基础 石基础 混凝土基础 （二）柔性基础二、按基础的二、按基础的构造形式构造形式分类分类 条形基础 独立基础 井格式基础 筏形基础 箱形基础 桩基础第三节 地下室构造一、地下室的组成及类型一、地下室的组成及类型 1.1.地下室的组成地下室的组成 2.2.地下室的分类地下室的分类二、二、地下室地下室的防潮、防水构造的防潮、防水构造 地下水位与地下室地坪标高的关系 1.地下室的防潮 2.地下室的防水 1）地下室的防水等级标准 2）地下室的防水构造 材料防水：卷材、涂料、防水砂浆 混凝土自防水三、采光井构造三、采光井构造桩基础钢筋混凝土基础材料防水地基处理地基施工砖基础石基础基础构造条形基础井格基础筏形基础箱形基础地下室第七章 墙体第一节第一节 概述概述一、墙体的类型一、墙体的类型 1墙体所处位置外墙、内墙、横墙、纵 墙、窗间墙、窗下墙、女儿墙 2受力情况-承重墙、非承重墙 3材料分-砖墙、石墙、土墙及混凝土墙 4构造和施工方式叠砌式、板筑式、装 配式第一节第一节 概述概述二、墙体的设计要求二、墙体的设计要求（一)具有足够的强度和稳定性（二）具有必要的保温、隔热等方面的性能 1.提高外墙的保温能力 2防止外墙中出现凝结水 3.防止外墙出现空气渗透（三）满足隔声要求（四）满足防火要求（五）适应工业化生产的需要三、墙体的三、墙体的结构布置结构布置 1.横墙承重 2.纵墙承重 3.混合承重 4.部分框架承重 第二节 砖墙构造一、砖墙材料一、砖墙材料 1.砖 类型 烧结普通砖 24011553 烧结多孔砖 蒸养（压）砖 粉煤灰砖 炉渣砖 标号 MU30、MU25、MU20、MU15、MU10、MU7.5 2.砂浆-胶结材料（水泥、石灰、石膏、粘土）和细骨料（砂、石屑）用水搅拌而成 类型 水泥砂浆 混合砂浆 石灰砂浆 标号 M15、M10、M7.5、M5、M2.5、M1、M0.4第二节 砖墙构造二、砖墙的组砌方式二、砖墙的组砌方式 组砌原则砖缝横平竖直、错缝搭接、避免通缝 砂浆饱满、厚薄均匀 1.实砌砖墙常用组砌方式及厚度 全顺式-115mm、178mm 每皮一顺一顶式-240mm、365mm 上下皮一顺一顶式-240mm、365mm 多顺一顶式-240mm、370mm 2.空体墙 3.组合墙三、砖墙的尺度三、砖墙的尺度第二节 砖墙构造四、砖墙的细部构造四、砖墙的细部构造（一）墙脚 1 勒脚及其构造设计要求：防碰撞、防潮 类型：石砌勒脚、抹灰勒脚、贴面勒脚 2墙身防潮 1）水平防潮 位置-室内地面混凝土垫层范围内 -室内地面标高下一皮砖位置 -雨水飞溅到墙面高度以上 构造做法-卷材防潮层 -防水砂浆防潮层 -细石混凝土防潮层 2）垂直防潮层 位置及构造做法 3.散水和明沟作用与构造做法第二节 砖墙构造（二）窗台构造 作用 类型与构造做法（三）门窗过梁 过梁-类型及构造做法：砖砌平拱过梁 钢筋砖过梁-钢筋混凝土过梁第二节 砖墙构造（四）墙身加固措施1.增设壁柱和门垛2.设置圈梁-位置作用 构造做法类型、数量 圈梁遇到洞口时的处理 3.墙身的防震措施-设置构造柱 作用 位置 构造做法（五）防火措施防火墙第三节 砌块墙一、砌块类型及规格一、砌块类型及规格二、砌块的组合与墙体构造二、砌块的组合与墙体构造（一）砌块墙面划分与砌块的排列（二）砌块墙的构造 1.砌块墙的拼接 2.过梁与圈梁 3.构造柱第四节 隔墙与隔断一、隔墙的常用构造做法一、隔墙的常用构造做法 1骨架隔墙 2块材隔墙 3板材隔墙二、隔断的常用构造做法二、隔断的常用构造做法 1屏风式隔断 2镂空式隔断 3玻璃隔断 4家具式隔断 结构布置勒脚散水卷材防潮层防水砂浆防潮层细石混凝土防潮层类型圈梁位置圈梁的设置钢筋砖圈梁钢筋混凝土圈梁圈梁遇到洞口时的处理构造柱做法构造柱的设置骨架隔墙板材隔墙块材隔墙屏风式隔断镂空式隔断玻璃隔断家具式隔断石墙（片石）石墙（毛石）组合墙实体墙的组砌 空斗砖墙的组砌方式 砖墙厚度 砖砌平拱过梁 钢筋砖过梁钢筋混凝土过梁 墙身加固 隔断 第八章第八章 楼地层楼地层第一节第一节 概述概述一、楼板层的组成一、楼板层的组成 1.面层 2.结构层 3.顶棚层 4.附加层第一节概述二、楼板层的设计要求二、楼板层的设计要求 1坚固：具有足够的强度和刚度。2防火：根据防火等级，选择防火措施。3防潮、防水、防腐蚀能力等 4.隔声：传声途径：空气传声、固体传声。措施：弹性面层；浮筑楼板；吊天棚。5便于管线铺设 6经济：满足使用功能的前提下，合理选用结构形式和构造方案三、楼板的三、楼板的类型类型 1.木楼板 2.砖拱楼板 3.钢筋混凝土楼板 4.钢衬板组合楼板 第二节 钢筋混凝土楼板构造一、现浇整体式一、现浇整体式钢筋混凝土楼板钢筋混凝土楼板 整体性好，刚度大，利于抗震，梁板布置灵活，能适应各种不规则形状。但模板耗用量大，施工速度慢。1板式楼板 1）特点：板底平整、美观，施工方便，适用小跨度房间。如：走廊、贮藏间、卫生间、厨房。2）类型：单向板：L1/L2 2时，板荷载沿单向传递 适宜：L2.5m 双向板：L1/L22（1-1.5）时，板荷载沿双向传递 适宜：L：3-4m，h：70mm。第二节 钢筋混凝土楼板构造2.梁板式楼板 1）组成：由板+梁（主梁、次梁）组成。2）构造：主梁：沿短向布置。L1：5-8m h1=（1/8-1/12）L1，b1=（1/2-1/3）h1 次梁：垂直主梁布置：L2:4-6m，h2=（1/12-1/16）L2，b2=（1/2-1/3）h2 板：单向板时：（1/30-1/35）L短。60-80mm 双向板时：（1/35-1/40）L短。80-160mm 主、次梁在墙或柱上的搭接尺寸240mm 平面尺寸较大，接近方形井式楼板3.密肋楼板4.无梁楼板单向板双向板无梁楼板第二节 钢筋混凝土楼板构造二、预制装配式钢筋混凝土楼板二、预制装配式钢筋混凝土楼板 采用承重构件在工厂预制，现场安装的施工方式，节约模板，加快施工进度，便于建筑工业化，但整体性差。1类型：施工方式不同：分预应力和非预应力 预应力：节省钢材和砼，刚度大 自重轻，造价低，应用较多 构造形式和受力特点不同，类型有：实心平板 空心板 槽形板 板的基本尺度：板宽、板跨预应力楼板类型第二节 钢筋混凝土楼板构造2.预制楼板的结构布置 1）结构布置：尽量减少板的类型、规格，避免空心板三边支承。2）板的搁置：梁上 墙上 3）板缝构造：侧缝：三种 端缝：抗震地区端部钢筋需焊接。三、装配整体式钢筋混凝土楼板三、装配整体式钢筋混凝土楼板 1.钢衬板组合楼板 2.叠合楼板 钢衬板组合楼板叠合楼板第三节 地坪构造一、面层二、垫层三、基层四、附加层第四节 阳台与雨篷一、阳台一、阳台 作用联系室内外空间、改善居住条件 形式挑阳台、凹阳台、半挑半凹阳台、转角阳台（一）阳台的结构布置 墙承式适用于凹阳台 悬挑式挑板式1.0m高层1.1m（3）栏杆的形式 空花栏杆、实心拦板、组合栏杆（4）栏杆与扶手、阳台板的连接2.阳台排水 阳台地面标高低于室内地面30-50mm 阳台地面设排水坡，阳台板外缘设挡水坎 排水孔处设泻水管，外挑80mm第四节 阳台与雨篷二、二、雨篷雨篷1雨篷的作用遮挡雨水、保护外门免受雨水 的侵害 室内外的过渡空间、装饰作用2类型板式、梁板式3细部构造防排水雨篷形式阳台雨篷挑出形式阳台雨篷挑出形式阳台雨篷挑出形式阳台雨篷挑出形式楼板的类型钢筋混凝土楼板预制装配式钢筋混凝土楼板侧缝端缝-堵头板的搁置第九章 饰面装修第一节第一节 概述概述一、饰面装修的作用一、饰面装修的作用 1.保护墙体，提高墙体的耐久性 2.改善环境条件，满足房屋的使用功能要求 3.美化环境，提高建筑艺术效果二、饰面装修构造的影响因素二、饰面装修构造的影响因素 功能性、安全性、经济性 三、建筑饰面装修的基本分类三、建筑饰面装修的基本分类 第二节 墙面装修一、墙面装修的类型一、墙面装修的类型二、墙面装修的构造二、墙面装修的构造 (一)抹灰类墙面装修（外墙20-25mm、内墙15-20mm）特点及构造做法：1）分层抹灰原因:避免裂缝和脱落、保证连接 牢固和表面平整 底层(5-15mm)、中间层（5-10mm）、面层 量标准普通抹灰 平整度6mm/2m 中级抹灰 平整度4mm/2m 高级抹灰 平整度2mm/2m 2）墙裙与护角第二节 墙面装修（二）贴面类 特点-耐久性好、施工方便、装饰性强、质量 高、易于清洗 构造做法：1）面砖、陶瓷锦砖、玻璃马赛克类装修 2）天然或人造石板类装修 （1）绑扎法 （2）干挂法(三)涂料类墙面装修(四)裱糊类墙面装修(五)铺钉类墙面装修第三节 地面装修一、地面的设计要求一、地面的设计要求 二、地面的类型及构造二、地面的类型及构造 按面层材料和施工方法：现浇、板块、卷材和涂料（一）现浇类地面 1）水泥砂浆地面 做法：单层和双层 2）细石混凝土地面 构造做法：在基层上浇筑30-40mm厚C20细石混凝土 随打随压光。内配4200的钢筋网。特点：刚性好、强度高且不易起尘。3）水磨石地面 构造做法：特点：坚硬、耐磨、光洁、不透水、装饰效果好 常用于有较高要求的房间中第三节 地面装修（二）板块地面 花色品种多,经久耐用,易保持清洁,属中高档地面。1）陶瓷板块地面 构造做法：先做找平层，再做结合层，并在其上铺平面砖、拍实；最后用干水泥擦缝。2）石板地面 铺贴时需预先试铺，多按房间尺寸定制 构造做法：（1）干铺在基层上铺一层20-40mm厚的砂子，再将面砖铺在其上，并校正平整后用砂子或水泥砂浆灌实。（2）湿铺在基层上抹1：3水泥砂浆，再抹1：3干硬性水泥砂浆找平层30mm厚，然后粘贴面砖并用素水泥浆擦缝 第三节 地面装修3）木地面 木板铺钉或硬质木板胶合而成，是一种高级地面 特点：弹性好、不起尘、易清洗、高雅美观、蓄热性好 适用范围：客房、居室及有特殊要求的比赛场馆等 按所用木板规格不同：普通木地面 硬木条地面 拼花木地面 按构造形式不同：空铺、实铺和粘贴 （1）空铺木地面常用于底层地面，其做法是先砌筑地垄墙或设置架空骨架，再铺设木地板，以防止木地板受潮腐烂 第三节 地面装修（2）实铺木地面是在刚性垫结构层上直接铺钉小搁栅，再在搁栅上固定木板，此时搁栅间的空档可用来安装各种管线（3）粘贴式木地面是将木地板用沥青胶或环氧树脂等粘结材料直接粘贴在找平层上。当为底层地面时，应在找平层上做防潮处理 4）塑料板块地面第三节 地面装修（三）卷材地面 该类地面施工简便，通常采用相应的粘结剂粘贴在水泥砂浆找平层上或干铺。常用的面层材料有塑料地毡、橡胶地毡、地毯等。多用于住宅建筑或公共建筑中。（四）涂料类地面三、地面细部构造三、地面细部构造 踢脚板-作用 构造做法第四节 顶棚装修一、顶棚的作用与构造设计要求一、顶棚的作用与构造设计要求 改善室内光环境及声环境 保温、隔热、防水、隔声 隐蔽管线二、顶棚类型及构造做法二、顶棚类型及构造做法（一）直接式顶棚-直接喷刷顶棚 抹灰顶棚 贴面顶棚 （二）悬吊式顶棚 1.吊顶棚的组成悬吊构件（吊筋）骨架（主次龙骨）面板（抹灰类、板材类）第四节 顶棚装修2.吊顶棚的类型及构造做法 根据面层施工方式不同：抹灰、板材、格栅吊顶 根据基层材料的不同：1）木质吊顶(木骨架)吊筋-钢筋、木吊筋 主龙骨间距 900-1200mm 次龙骨间距400-600mm(根据材料确定)面板-板条抹灰、胶合板、吸声板、石膏板 2）金属吊顶(金属骨架)吊筋主龙骨 900-1200mm,次龙骨400-600mm 面板纸面石膏板、矿棉吸声板、纤维板 铝板、铝塑板、彩色涂层薄钢板 第五节 幕墙一、玻璃幕墙一、玻璃幕墙（一）玻璃幕墙类型及设计要求（二）玻璃幕墙材料（三）玻璃幕墙构造1.明框玻璃幕墙 2.隐框玻璃幕墙 3.挂架式玻璃幕墙 4.无框玻璃幕墙二、金属幕墙二、金属幕墙水磨石地面贴面类地面空铺木地面实铺木地面粘贴类木地面顶棚
