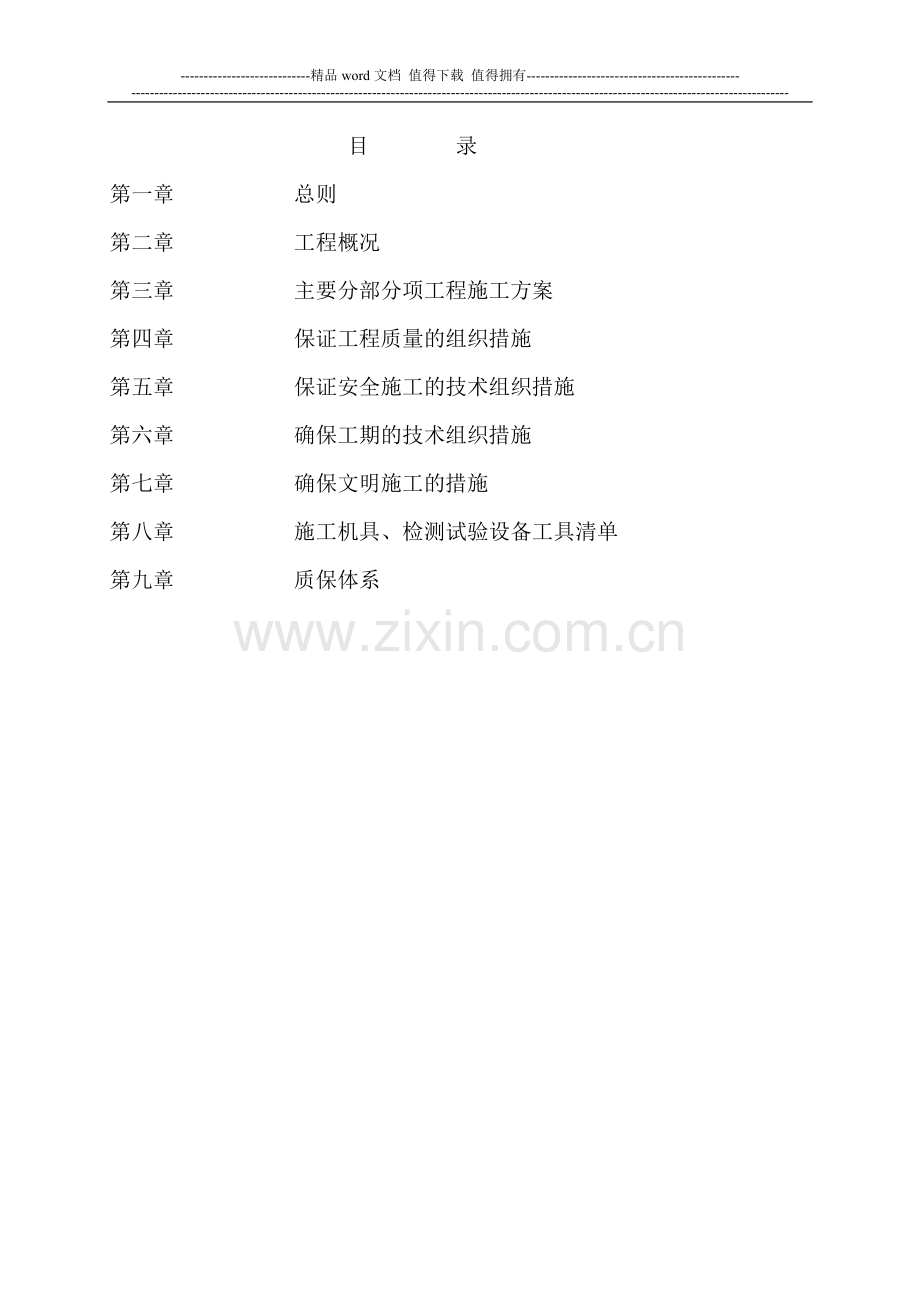

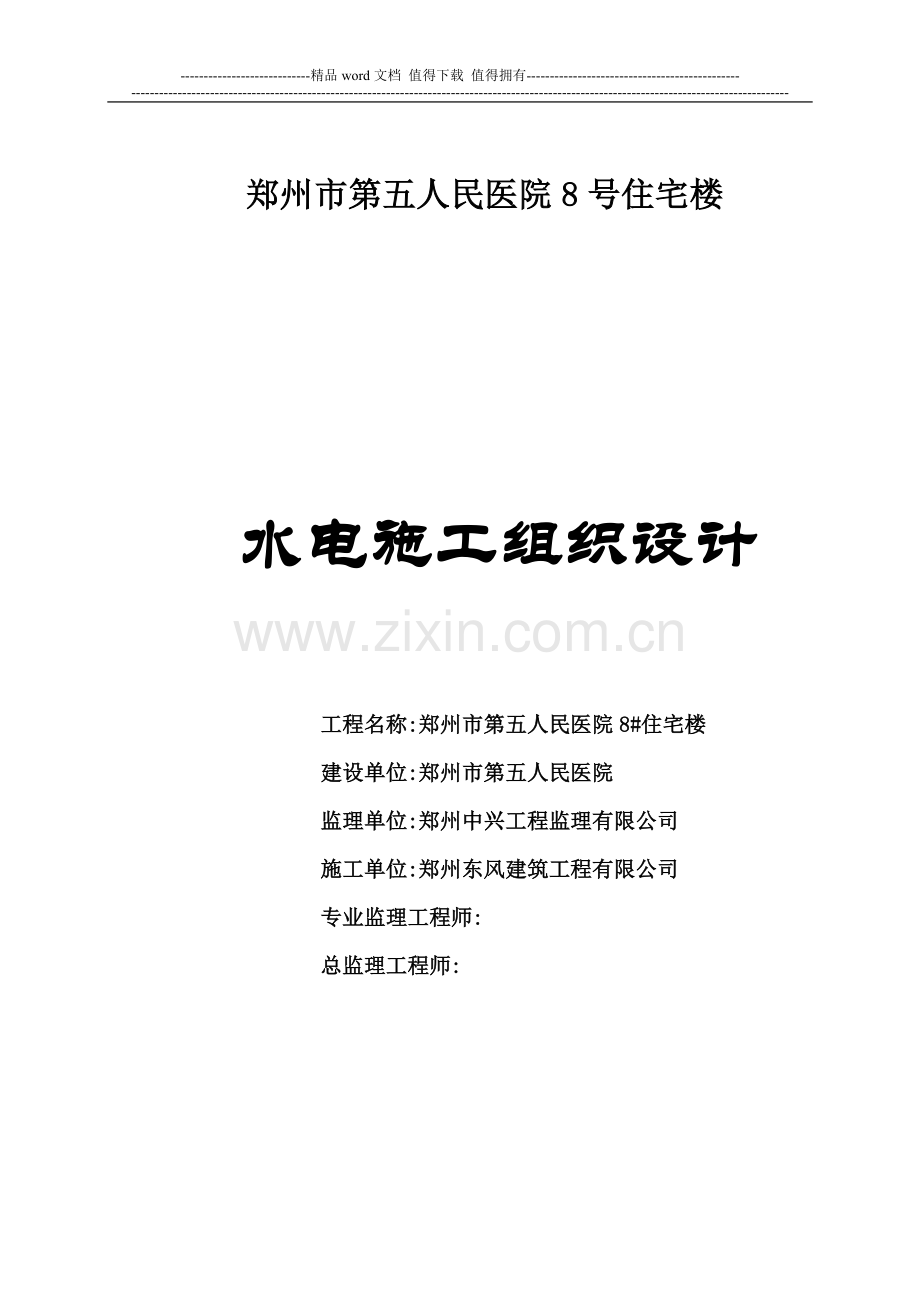

-精品word文档 值得下载 值得拥有-郑州市第五人民医院8号住宅楼水电施工组织设计工程名称:郑州市第五人民医院8#住宅楼建设单位:郑州市第五人民医院监理单位:郑州中兴工程监理有限公司施工单位:郑州东风建筑工程有限公司专业监理工程师:总监理工程师:目 录第一章 总则第二章 工程概况第三章 主要分部分项工程施工方案 第四章 保证工程质量的组织措施第五章 保证安全施工的技术组织措施第六章 确保工期的技术组织措施第七章 确保文明施工的措施第八章 施工机具、检测试验设备工具清单第九章 质保体系第一章 总则 安装工程是建筑工程中的一个主要分部，其质量的好坏直接影响着整体的工程质量，为确保整体工程质量达到设计院要求和满足使用功能。我公司深入贯彻“科学管理、质量第一”的方针，做到“施工前为用户着想，施工中为用户负责，竣工后让用户满意”的承诺，一如既往的搞好“安全生产、质量第一”。在工程施工中精益求精，一丝不苟。确保工程优质高效，顺利的按合同工期完成施工任务。为达到预期的目的。公司选派一名专业安装工程师在项目经理的直接领导下，对本工程的安装项目和质量全面负责。同时，项目又组织一技术精湛、责任心强的专业化施工队伍。科学管理，积极推广新技术、新工艺、精心组织、规范施工，全面实现优质高效，创出一流的施工技术，一流的施工水平，一流的施工质量。 第二章 工程概况本工程郑州市第五人民医院8#楼安置工程，位于郑州市金水区黄河路，属于多层单元式住宅楼，使用年限为50年（二级）。基础为钢筋砼桩基础，建筑高度37.8m，建筑耐火等级为二级，主体结构形式为砖混结构。按7度抗震设防，屋面采用二级防水。建筑面积 13567.3 m2（不含架空层面积）。本工程设计单位为 郑州市建筑设计院 ；监理单位为; 郑州中兴工程监理有限公司 ；安装工程设计有给排水工程、消防工程、暖通工程电气照明工程及防雷接地工程，弱电有线电话系统、有线电视系统、对讲系统。网络系统一、给排水工程概况及设计要求1、生活供水分两区，15层采用市政管网直接供水，612层采用水泵加压供水，用水量为：300L/人.d最高日用水量为：129.6M3/d最大用水量为：15.12 M3/h水表集中放置在楼梯间水表井内2、材料21、排水管道采用柔性接口铸铁管，卡箍连接。22、给水管道采用薄壁不锈钢管管材管件，卡环连接。3、安装31、排水管横管与横管，横管与立管连接，采用90斜度三通和90度斜四通管件。立管与排出管连接采用两个45度弯头。排水管道的伸缩节每层设置一个，并严格按标准图施工。32排水管道坡度：室内排水横支管一律采用标准坡度：I=0.026室内排水管道的横管一律采用标准坡度：DN50, I=0.035;DN75, I=0.025;DN110, I=0.02;DN160; I=0.01 33、0.00以下的额头安装完毕后，应进行灌水试验和隐蔽验收，待管道安装完毕后，给水管道应进行水压试验和管道冲洗。排水管道应进行通水通球试验。按照建筑给、排水及采暖工程验收规范执行。4、设计及施工主要依据的国家规范41、建筑给排水薄壁不锈钢管管道工程技术规程设计规范（CECS153;2003规定执行。）42、室内排水管道施工及验收必须按建筑排水用硬聚氯乙烯内螺旋管道工程技术规程CECS94:2002规定执行。二、建筑电气设计范围1、从本单位变配电所不同电源引两路220V/380V，电源供消防负荷用，两路电源一用一备；另引一路220V/380V电源供住户用。2、设备安装21、电源总进线箱、计量箱、端子箱嵌墙暗装，底边距地1.5m; 住户配电箱嵌墙暗装，底边距地1.8m，其它动力配电箱及控制箱均距挂墙明装，底边距地1.5m.22、考虑到二次装修，室内一般灯具为白炽灯，距地为2.6m。其它灯具，壁灯具距地2.0m，天棚灯具及吸顶安装。23、除注明外，开关、插座分别距地1.3m及0.3m，卫生间插座距地1.3m，暗装；卫生间内开关、插座选用防潮、防溅型并设在2个区以外。24电视、网络插座和与之配套的电源插座间距不小于200MM.25、一般照明回路选用BV-500聚氯乙烯绝缘铜芯导线，消防配电回路选用聚氯乙烯绝缘铜芯阻燃电缆或导线。3、保护31、本工程设计为二类防雷设计，建筑物的防雷装置应满足防直击雷、防侧雷、防雷电波侵入 32、本供电系统采用TN-C-S，采用重复接地与避雷接地均以基础钢筋做共用接地体形式。4、弱电本工程弱电系统工程包括电话、有线电视系统和对讲系统三个方面。41、电话系统：市政电话及电缆线分别选用HYA和RVB型，穿钢管敷设。42、住宅每户按2对电话线设计。在起居厅、卧室、卫生间等处设电话插座，电话插座暗装，未注明电话插座底边距地0.3M。5、导线与穿管的对应关系51、一般应按设计要求施工，如设计无规定时应为：BV2.52,23根穿16管,45根穿20管,68根穿25管。52、有线电视线路SYDV-75-5，10根穿PVC2-32管，4根穿PVC25，2根穿PVC20管。53、电话线RVB-20.5,10根穿25管,68根穿20管,24根穿16管。6、施工准备61、施工依据和应配备的规范及标准图集：GB50204-2002建筑给排水及采暖工程施工质量验收规范CJJ/T29-98建筑排水管硬聚氯乙烯管道工程技术规程96S406建筑排水用硬聚氯乙烯（PVC-U）管道安装GB50300-2001建筑工程施工质量验收统一标准GB50303-2002建筑电气工程施工质量验收规范62、施工前进行图纸会审。63、从基础工程开始就要与土建施工紧密配合、相互联系，做好预留、预埋工作。64、整个安装过程中，从原材料采购、保管、施工等要贯彻质量第一、信誉第一的思想，决不能马虎从事，外露的工程除按规程保证施工质量外，必须特别注意外观美观。第三章 主要分项分部工程施工方案1、给水管道工程11、工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗。12、安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备。参看有关专业设备图和装修建筑图解，核对各种管道的坐标、标高是否有交叉，管道排列所用的空间是否合理。有问题及时与设计单位等有关人员研究解决，办好变更洽商纪录手续。13、预制加工：按设计图纸划出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置作上标记，按标记分段量出实际安装的准确尺寸，记录在草图上，然后按草图测得的尺寸进行预制加工。14、干管安装：管道埋地敷设时应在未经扰动的原土上或经夯实的回填土上，开挖管沟进行敷设，不得敷设在虚土上或淤泥内。管道的沟底应平整，不得有突出的坚硬物。管沟回填时，管道两侧顶上200范围内的回填土应分层夯实。15、立管安装：从上至下统一吊线安装卡件。将预制好的立管按编号分层排开，顺序安装。对好调直的标记，校对预留甩口的高度，方向是否正确。支管甩口均加好临时丝堵。安装完后用线附吊直线找正。16、支管安装：将预制好的立管从立管甩口依次逐段进行安装，根据管道长度适当临时固定卡。核工业定不同卫生器具的预留口高度、位置是否正确，找平找正后在安装支管卡件，去掉临时固定卡，上好丝堵。17、管道试压：铺设暗装给水管道在隐蔽前应做好水压试验。管道系统安装完毕后进行系统水压试验。塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03 Mpa，同时检查各连接处不得渗漏。18、管道冲洗：管道在试压完成后即可进行冲洗，冲洗应用自来水连续冲洗，同时要保证充足的流量。冲洗洁净后办理交验手续。2、排水管道21、工艺流程：安装准备预制加工干管安装立管安装支管安装卡件固定封口堵洞闭水试验通水通球试验。22、预制加工：根据图纸要求并结合实际情况，按预留位置测量尺寸，绘制加工草图。根据草图量好管道尺寸进行断管。断口要平齐，用铣刀和刮刀除掉断口处毛刺，外楞铣出15度角，卡箍前应对承插口做插入试验，不得全部插入。23、首先根据施工图纸要求的坐标、标高预留槽洞和予埋套管。埋入地下时，按设计坐标、标高、坡度开挖基槽并夯实。采用托线管安装时应按设计坐标、标高、坡度做好托、吊架。施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段安装时采用卡箍式连接工艺依次进行，各预留口位置要正确。干管安装后，应作闭水试验。出口用充气橡胶堵封闭，达到不渗漏、水位不下降为合格。地下埋设管道应先用细砂回填至管道上皮100。上面覆盖过筛土。夯实后不要损伤管道。托吊管安装牢固后再按水平方向找坡度，最后将预留口封严和堵洞。24、立管安装：（1）、安装前应将铸铁直管及管件内、外表面粘结的污垢，杂物和接口部位结合面上的泥沙等附着物清除干净。（2）、将卡箍套入接口下端的直管或管件上，并在该管口端部套上橡胶密封圈，注意使橡胶密封圈内挡圈与管口结合严密。（3）、把需连接的铸铁直管或管件插入已翻转的橡胶密封圈内，调整位置后将已翻转的橡胶密封圈复位。 25、支管安装：首先剔除吊卡孔洞或复查予埋件是否合适，将预制好的支管按编号运至现场，清除各卡箍连接部分的污物及水分，将支管水平初步吊起，轻开螺栓推入预留口。根据规范要求及长度调整好坡度。合格后固定卡件，封闭各预留口堵口。26、器具连接安装：器具连接管安装，核查建筑物地面、墙面作法、厚度，找出预留口坐标、标高，然后按准确尺寸修整预留口。分部位实测尺寸做好记录，并预制加工、编号，安装粘接时，必须将预留口清理干净，再进行粘接。粘接后找正、找直，封闭管口和堵洞。打开下一层清扫口，用充气胶囊封闭上部，进行闭水试验。合格后，撤去橡胶堵，封闭好清扫口。27、排水管道安装后，应按规定要求进行闭水试验，凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后，必须进行通水通球试验。28、粘接剂易挥发。使用后应随时封盖，科冬季施工进行粘接时，凝固时间2-3min，粘接场所应通风良好，远离明火。3、卫生器具安装31、卫生器具在有出厂合格证，外观要规矩，表面光滑、美观、无裂纹、边沿平滑、色泽一致。卫生器具的位置、标高、间距尺寸应按设计图纸和标准图集将线放好。32、卫生器具的陶瓷件与支架接触处应平稳，必要时增加软垫。管附件与卫生器具连接处，应垫橡胶皮和油灰等填料。坐便于地坪接触处最好增加橡胶垫。排除口与管道接头处亦采用油灰填充，有得用水泥砂浆填充。卫生器具应在室内装修基本完成后进行安装。安装要平、稳、牢、准、不漏水、使用方便、性能良好。4、电线导管、电缆导管敷设：41、金属导管和线槽必须接地（PE）或接零（PEN）。42、金属导管严禁对口熔焊连接。43、当绝缘导管在砌体剔槽埋设时，应采用强度不低于M10的水泥砂浆抹面保护，保护厚度应大于15mm。44、室外导管的电缆导管，埋深不应小于0.8米。45、室外导管的管口应设置在盒、箱内。所有管口在穿入电线、电缆后应做好密封处理。46、电缆导管的弯曲半径应符合GB50303-2002第12.2.1-1表的要求。47、金属导管内外壁均应作防腐处理，埋设于砼内的导管内壁应作离腐处理。外壁可不做处理。48、暗配的导管，埋设深度与建筑物表面的距离不应小于15mm。49、绝缘导管敷设应符合上列规定：管口平整光滑，管与管采用插入法连接时，连接处结合面应涂刷专用胶合剂。接口牢固密封。直埋于地下或楼板中的绝缘导管，在穿出地面和楼板在易受机械损伤的一段，应采取保护措施。当无设计要求时，埋设在墙内和砼内的绝缘导管，采用中型导管。严禁使用轻型导管。5、电表箱安装：照明配电箱（盘）的安装应符合下列规定：51、箱（盘）内配线整齐，无绞接现象。导线连接紧密，不伤线芯，不断股。垫圈下螺丝两侧的导线截面面积应相同。同一端子上导线连接不多于两根，防松垫圈等零件应齐全。52、箱（盘）内开启灵活可靠并带有漏电保护的回路，漏电保护装置工作电流不大于30MA，动作时间不大于0.1S。53、照明箱（盘）内，分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线汇流配出。54、安装位置正确、部位齐全，箱体开孔与导线管径相适配。暗装配电箱箱盖紧贴墙面的部位涂层应完整。55、箱盘内接线整齐，回路编号齐全，标识正确。56、箱（盘）应安装牢固，垂直度允许偏差为1.5%，电表箱底边距地面1.5m，分户配电箱安装符合设计要求。57、有线电视分支分配器箱上口距顶0.3m。对讲分机距地，电话分线箱上口距顶1.3m，壁灯距地2m。6、开关、插座安装：61、插座安装要求：插座接线应符合下列规定：单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。单相三孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。接地（PE）或接零（PEN）线在插座间不得吕联连接。暗装的插座面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，装饰帽齐全。同一室内的插座安装高度应一致。地插座在板与地面齐平或紧贴地面，盖板应固定牢固，密封良好。暗插座距地0.3m，防水插座距地1.5m，空调插座距地1.8m。电视插座距地0.3m，电话插座距地0.3m。62、照明开关安装应符合下列规定：同一建筑物的开关采用同一系列的产品，开关的通断一致，操作灵活、接地可靠。63、相线经开关控制。64、开关位置的安装应便于操作，开关边缘局门框边缘的距离0.15-0.2米，暗开关距地面高度为1.3米。相同型号并列安装及同一室内开关安装高度应一致，且控制有序不错位。65、暗装开关的面板应紧贴墙面，四周无缝隙，安装牢固、表面光滑整洁，对施工中的创伤应修补完整，装饰帽应齐全。7、室内散热器安装7、1一般要求：a 散热器：散热器的型号、规格、使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。铸铁散热器翼片完好。钢串片的翼片不得松动、卷曲、碰损。铸铁散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。b 散热器的组对零件：对丝、炉堵、炉补心、毕扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝断扣。丝扣端正，松紧适宜。石棉橡胶垫以1mm厚为宜（不超过1.5mm厚），并符合使用压力要求。7、2安装应具备条件：a、 组对场地有水源、电源。b铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。c室内墙面和地面抹完。d室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。e散热器安装地点不得堆放施工材料或其它障碍物品。安装工艺：编制组片统计表散热器组对外拉条预制、安装散热器单组水压试验散热器安装散热器冷风门安装支管系统系统试压刷漆第四章、保证工程质量的组织措施为达到招标要求的工程质量优良标准，采用以下措施：1、广泛宣传、深入学习，使全体职工明确本工程的质量目标：保证优良，争创样板。2、全体职工树立“质量就是生命”的思想意识，建立工程质量终身责任制，确保服务好用户为宗旨的经营方式，达到业主满意。3、建立以项目经理为首的质量保证体系，对工程质量控制实行责任分解、层层把关。4、严格按照施工图和设计变更及建设单位批准的施工组织设计和现行规范进行施工。5、严把材料进场关，坚持材料、设备进场24小时报验制，对没有出厂合格证和复试报告的材料严禁进入施工现场。6、严格执行“三检”制度和工序交接制度，通过检查，对工程质量做出评价，达不到设计标准和规范规定的不合格工序必须返工重做，工地专业质检员对各施工部位进行跟班质量检评。7、编好施工组织设计，做好技术交底，严格执行技术审核和技术复核制度、施工组织设计必须报建设单位和公司负责技术的工程师批准。8、实行质量承包责任制，现场各工种、工段的负责人必须与项目经理签订质量承包责任书，项目经理与公司签订质量保证责任书。对工程质量实行奖罚制度，奖优罚劣，与职工的经济效益挂钩。9、做好成品保护，编制专项保护措施，由专人负责实施检查与监督。10、认真接受甲方、设计单位、质检部门、监理单位对工程的监督与检查，对提出的意见和问题应及时整改。第五章 保证安全施工的技术组织措施1、首先是全体职工明确本工程安全管理目标，贯彻“预防为主、安全第一”的方针。杜绝重大伤亡事故，把一般事故控制在千分之一之内。2、建立以项目经理为首的安全保证体系，充分落实“管生产必管安全”谁主管谁负责的原则。3、对进场参加施工的人员必须进行三级安全教育，教育他们懂得安全知识，掌握安全技能，在施工中自觉做到“三不伤害”，牢记：我懂安全，我要安全。从我做起死回生，保证安全的行动方针。4、工地设立安全监督岗，项目部组织专职安全员。各专业班组设兼职安全检查员，每日上班前，都要进行安全教育，并做好安全活动记录。5、施工现场临时用电，严格按施工现场临时用电安全技术规程进行施工，采用“三级用电两级保护”，实行一机一闸一保护。全部采用三顶五线制。6、严格按建筑施工高空作业安全技术规范进行施工。7、坚持利用好“三宝”，高空垂直运输的安全保险装置必须灵活可靠。安排专业人员定期对设备运行系统进行检查，消除一切不安全因素。8、特殊工种人员全部做到持证上岗，并经常进行专业技能培训。9、做好防水、防雷、防坠、防滑等安全措施，配备足够的消防器材及安全标志。第六章、确保工期的技术组织措施本工程的主要特点就是工期相当紧，质量标准要求高。在保证工程质量的前提下，争分夺秒抢工期，为保证按期顺利完成工程内容。项目部采取以下措施：1、同建设单位、设计单位密切配合，建立每周生产例会制，项目经理每天对各工种的进度和质量进行检查落实，并及时解决施工中的各种问题。调整进度计划。2、发挥计划管理的龙头作用，以总工期和总进度为目标。建立作业责任制，每天的工作计划和完成的工程量落实到人。对当天未完成的工程在第二天必须赶上。采取日保周、周保月、保证工期按时完成。3、根据工程量的大小和责任的轻重，签订保证工期的责任书，实行工期保证风险抵押制。与各施工班组签订工期承包责任书，实行工期奖罚制度。对按期完成的采取重奖。对拖延工期的实行重罚。4、按照总进度，抓住关键环节，合理利用时间空间。配足施工人员，与主体施工、结构施工、装饰施工紧密配合，交叉作业。5、保证材料的供应和资金的周转。实行昼夜不停、轮班作业的方式。确保工期按时完成。6、加强材料计划管理，一切材料提前进场。保证施工中材料的供应工作。7、技术员必须做好技术交底，避免发生质量事故，造成不必要的返工，影响工期。8、加强与建设单位、设计单位的联系，尽早解决工程中存在的问题和疑难问题。不能因此耽误工期。第七章、确保文明施工的措施1、施工现场做到场地平整、道路畅通。2、各种材料进场按照指定地点分类堆放。3、经常教育职工要讲文明、讲礼貌。要讲团结、和睦相处。树立精神文明风范。保证工地上无违法乱纪、打架斗殴的现象。4、做好卫生宣传教育，做到人人讲卫生，划分卫生责任区段，选派专人负责检查监督。5、认真执行市文明办对安全文明施工的要求。做到一人一床，被褥干净、叠放整齐。6、食堂的灶具餐具应符合卫生管理要求，墙面必须贴瓷片、地面贴地板砖。生熟分开，室内无蚊蝇，无鼠害、无腐烂食品，严禁发生一切事物中毒事件。7、工地办公室应悬挂各种标牌，岗位责任制、晴雨表、工程进度计划表、工程质量保证体系、安全保证体系等标牌。第八章施工机具、检测仪表清单序号设备、仪表名称单位数量备注1电锤台32电钻台83台钻台34压力表台15绝缘电阻测试仪台16接地电阻测仪台17模拟电阻测试仪台18试压泵（承接式）台19钳形电流表台1第九章质量保证体系项目经理：水电工长施工班长： 专职质检员： 资料员：电工班长：
