西门子工业数字化之路.pdf

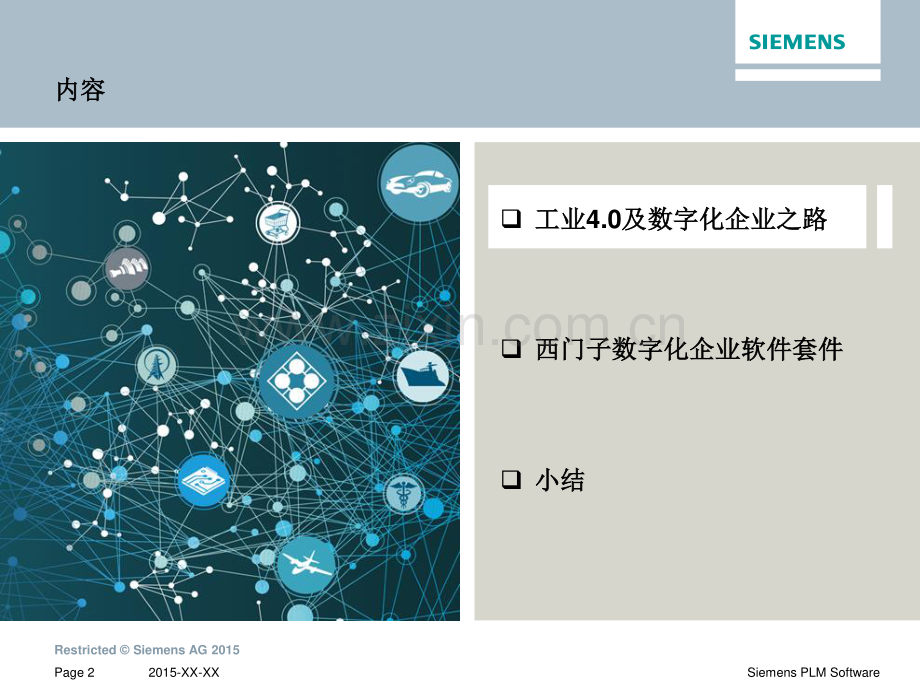

Restricted Siemens AG 2015 Realize innovation.西门子工业数字化之路西门子工业数字化之路 刘其荣/2015年12月15日 2015-XX-XX Restricted Siemens AG 2015 Page 2 Siemens PLM Software 内容内容 工工业业4.0及数字化企业之路及数字化企业之路 西门子数字化企业软件套西门子数字化企业软件套件件 小结小结 2015-XX-XX Restricted Siemens AG 2015 Page 3 Siemens PLM Software 数字化数字化、网络化网络化、智能化是工业智能化是工业4.0的典型特征的典型特征 从从 工工业业 1.0 到到 工工业业 4.0 1800 1900 2000 时间时间 如今如今 复复杂杂 程度程度 第一次第一次 工工业业 革命革命 其基础是引入 由水力和蒸汽动力 驱动的机械 生产设备 第二次第二次 工工业业 革命革命 其基础是 由于人工的分工 与电能的使用 而实现的大批量生产 第三次第三次 工工业业 革命革命 其基础是 电子技术与 IT 的使用 而进一步实现 自动化生产 第四次第四次 工工业业 革命革命 其基础是 使用信息物理融合系统 第一台机械纺织机，1784 年 第一条传送机 皮带，辛辛那提 屠宰场，1870 年 第一部可编程 逻辑控制器(PLC)Modicon 084，1969 年 来源：DFKI(2011)智能设备 智能物料 物联网(IoT)IPv6 网络化的分散制造系统 机械化机械化 电电气化气化 自自动动化化 数字化数字化 网网络络化化 智智能化能化 2015-XX-XX Restricted Siemens AG 2015 Page 4 Siemens PLM Software 工业工业4.0的诠的诠释释-德国电气和电子制造商协会ZVEI 大规模生产转变为定制化生产 产品和机器设备将更加智能，实现全面的网络化并自主控制生产过程 这些部件也有自己的“名称”和“地址”，具备各自的身份信息,部件生产所需的全部信息就已经存在于虚拟现实中 机器设备和工件之间甚至可以直接交流，从而自主决定后续的生产步骤 信息物理融合系统CPS正是实现所有这一切的关键技术 人仍然是至关重要的因素 在工厂真正实现智能化之前，必须要解决几个重要的问题，其中包括标准化和信息安全方面的问题 2015-XX-XX Restricted Siemens AG 2015 Page 5 Siemens PLM Software 工业工业4.0是一套完整的体系是一套完整的体系 一套系统一套系统：信息物理融合系统信息物理融合系统（CPS）CPS是集成计算、通信与控制于一体的智能系统，通过人机交互接口实现和物理进程的交互，使用网络化空间以远程的、可靠的、实时的、安全的、协作的方式操控物理实体。CPS的意义在于将物理设备连接到互联网上，让物理设备具有计算、通信、精确控制、远程协调和自治等五大功能，从而实现虚拟网络世界和现实物理世界的融合。两大主题两大主题：智能产品智能产品，智能制造智能制造 智能产品智能产品：具有独特的身份识别，与生产过程互动，记录全生命周期信息，理解自己的“使命”和“路线图”，满足客户定制化要求的产品 智能制造智能制造：在生产自动化、设备智能化、信息数字化基础上，实现设备、产品、人之间的协调互动，通过智能工件自动呼叫移动自主智能加工单元的生产组织，实现生产过程的自感知、自适应、自诊断、自决策、自修复，面向整个价值链，进行生产设备的优化组织，并能在生产过程中感知当前状况，基于实际情况作出柔性配置 三向集成三向集成：横向集成横向集成、端到端集成端到端集成、纵纵向集向集成成 横向集横向集成成：企业之间通过价值链和信息网络所实现的一种资源整合，实现企业间的无缝合作，信息共享和业务协同，从而从战略层面确保新的商业模式和商业生态系统得以实现 端到端工程数字化集端到端工程数字化集成成：涵盖了产品从设计到制造，到服务的整个环节，集成了产品生命周期和生产生命周期，通过产品研发的虚拟世界和生产的现实世界的链接，从流程层面实现设计-制造-服务的闭环控制。纵向集纵向集成成：在智能工厂中，基于CPS的柔性可配置的生产系统将不同层面的自动化系统集成在一起（执行器、传感器、控制器、制造执行系统、企业计划系统等层面），灵活地按照生产任务进行组织，实现全集成自动化。2015-XX-XX Restricted Siemens AG 2015 Page 6 Siemens PLM Software 数字化是工业数字化是工业4.0的重要技术基础的重要技术基础 服务 生产 生产 规划 产品 设计 生产 工程 数字影像总是最新的，并扩展到整个生命周期 机械 电子、电气 自动化，HMI 安全性 维护 基于信息物理融合系统的生产 物理模型（产品、装备）数字影像（产品、装备）位置，身份 状态 SW 版本 接口 包含所有相关信息+三维模型 产品资料 技术要求 PMI制造信息 制造分工 工艺路线 工装资源 产线规划 工作说明 质量资料 材料批次 加工过程 错误处理 零件追溯序列 零组件周期 零件组装状态 备品状态 维修3D模型 变更及维修记录 维修成本 工作指令 生产要求 机台规划 加工模拟 加工程序 2015-XX-XX Restricted Siemens AG 2015 Page 7 Siemens PLM Software 迈向工业迈向工业4.0的路线图的路线图，是演进是演进,而不是革命而不是革命 将电子与将电子与IT技术引入技术引入未来的自动化生产未来的自动化生产 整个产品开发过程整个产品开发过程的融合与优化的融合与优化 工业工业 4.0 通过信息物理融合系统通过信息物理融合系统 (CPS)实现生产优化实现生产优化 迈向工业迈向工业4.0之路之路 1960 2010 2030 2015-XX-XX Restricted Siemens AG 2015 Page 8 Siemens PLM Software PLM(DPD、DLM、DM）/ERP/MES/WMS实施 生产过程自动化(TIA)/柔性生产线；端到端集成。产品生命周期和生产生命周期集成 纵向网络集成。集成现场到管理决策系统。例如，集成现PLC、传感器，控制器，到生产管理系统到制造执行和企业规划系统，提供端到端的解决方案。改善质量、6西格玛、成本、安全和环境。透明化工厂 精益数字化 Digital Factory（数字化工厂）基于信息物理融合（CPS）的智能生产系统；自组织和自优化的动态生产模式 基于大数据的智能决策和实时生产过程优化；云计算服务 管理复杂生产 横向网络集成：互联工厂、互联企业 帮助人学习和操作的智能辅助系统 跨企业价值链新型生态业务模式；个性化大规模生产 关键技术：CPS,IIoT，IoS Smart Factory(智能化工厂）集成产品和生产生命周期 工业3.x 工业4.0 应对工业应对工业4.0大趋势大趋势，企业必须采取两步走策略企业必须采取两步走策略 工工业业4.0的先决条件是建立数字化企的先决条件是建立数字化企业业平台平台 2015-XX-XX Restricted Siemens AG 2015 Page 9 Siemens PLM Software 数字化企业平台数字化企业平台 将现实生产将现实生产(物理物理)与虚拟制造与虚拟制造(数字数字)相融合相融合 TIA 全集成自动化 PLM 产品生命周期管理 生产规划 生产工程 生产执行 产品设计 数字世界 产品设计与虚拟生产 物理世界 现实生产 服务 服务 MES 制造执行系统 PLM(Product Lifecycle Management)产品全生命周期管理 MES(Manufacturing Execution System)-制造执行系统 TIA (Total Integrated Automation)全集成自动化 2015-XX-XX Restricted Siemens AG 2015 Page 10 Siemens PLM Software 数字化企业平台的关键是数字化企业平台的关键是PLM、MES和和TIA集成互通集成互通 PLM 创创新的平台新的平台 MES 实时实时的响的响应应 PLM：产产品生命周期管理品生命周期管理 MES：制造：制造执执行管理行管理 TIA：全集成自：全集成自动动化化 DPD 数字化数字化产产品研品研发发 DM 数字化数字化产产品制造品制造 cPDM 协协同同的的产产品数据管理品数据管理 MOM：制造运：制造运营营管理管理 整合产品生命周期和生产生命周期 2015-XX-XX Restricted Siemens AG 2015 Page 11 Siemens PLM Software 数字化企业平台内容之一数字化企业平台内容之一：PLM（产品全生命周期管理产品全生命周期管理）产品制造的源于实时的产品制造的源于实时的、准确的设计信息准确的设计信息 EBOM 机械 电子 电气 软件 组件装配组件装配电子控制单元电子控制单元PortHW SignalDeviceMessageTransmittedMsg.SignalHW SignalReceivedMsg.SignalApplication SWCalibration SWConfiguration SWBoot loader SWSCMReleased SWHW软件组件软件组件SCMVersionObjSCMVersionObjBuild Script3rd party Lib.BuildStructureFile System自动或手工创建：自动或手工创建：自顶向下方式自顶向下方式 自底向上方式自底向上方式 机电软一体化数据管理 2015-XX-XX Restricted Siemens AG 2015 Page 12 Siemens PLM Software PLM，为企业管理及制造执行提供必要的技术信息为企业管理及制造执行提供必要的技术信息 为ERP和MES系统准备准确的产品的物料清单 BOM，制造流程BOP，工位级三维作业指导书等，方便工厂随时获取必要的用于制造的信息 保证制造端在生产的时候总是获取到最新的产品及工艺信息 为制造决策系统提供信息支持 2015-XX-XX Restricted Siemens AG 2015 Page 13 Siemens PLM Software PLM是是PDM的扩展的扩展 智能制造的大脑中枢智能制造的大脑中枢 将传统PDM系统扩展延伸到制造工程，建立基于知识驱动的制造规划体系，扩展PLM骨干，支持企业走向数字化制造模式 包括数字化产品研发、数字化制造和数字化生命周期管理，为设计和制造建立单一数据源的协同开发环境，推进同步工程设计 基于制造知识驱动的管理体系，持续提升产品制造水平，缩短产品交付时间 2015-XX-XX Restricted Siemens AG 2015 Page 14 Siemens PLM Software 基于基于MBD的全三维数字化产品研发的全三维数字化产品研发DPD 基于模型的数字化定义基于模型的数字化定义（MBD,M Model-B Based D Definition）：用集成的三维实体模型来完整表达产品定义信息，并将其作为产品制造过程中的唯一依据，实现设计、工艺、制造、检测等的高度集成。2015-XX-XX Restricted Siemens AG 2015 Page 15 Siemens PLM Software 全三维产品设计方法全三维产品设计方法 基于示意图的工程语言 产品研发的工程语言的变革 计算机辅助设计技术的发展 基于画法几何的工程语言 基于二维CAD的工程语言 基于全三维模型定义的工程语言 第第4 4代工程语言的应用代工程语言的应用 三维环境下的直观产品设计，实现所见即所得，降低人员的技能要求并可减少错误 三维产品设计可非常容易地进行产品数字化模装和物理特性分析，确保设计正确性 以三维产品模型为数据传递依据，实现设计、工艺、工装、制造、检测的协同，消除数据不一致问题和重复工作，提高效率和质量 基于知识工程的创新设计基于知识工程的创新设计 利用最先进的计算机辅助设计技术，可以随心所欲地设计任意复杂的产品而不受设计工具的限制 通过设计知识的积累和重用，将企业的设计经验有效地应用到新产品开发中 2015-XX-XX Restricted Siemens AG 2015 Page 16 Siemens PLM Software 数字化产品设计案例数字化产品设计案例 需求 功能 逻辑 物理 Teamcenter 机械装配 电子 软件.MCD 机械机械 电电子子 软软件件 2015-XX-XX Restricted Siemens AG 2015 Page 17 Siemens PLM Software 自 动 化 程 度 作作业业指令指令,维护维护、培、培训训技技术术方案方案 产产品品质质量控制量控制 工厂布局、生工厂布局、生产线设计产线设计 生生产计产计划划(产产品、品、进进度、度、资资源源)工工艺资艺资源源(设备设备、工装、刀量具、工装、刀量具)工工艺计艺计划，工划，工艺审查艺审查、产 品 生 产 生生产车间现场产车间现场 产 品 设 计 产产品研品研发发部部门门 数字化制造 2030%2030%4060%项目的实施周期中，约有40%60%的时间都消耗到生产准备阶段，主要的工作是生产工艺过程的设计规划；在产品研发部门，基本上实现了 CAD产品设计；生产现场大量采用自动化设备（现场总线、PLC）；但是，在生产规划部门（时间消耗最长的部门)的设计手段却最为落后!数字化制造系统定位在提升工艺设计部门的核心能力、弥合制造鸿沟！数数字化制字化制造造DM填填补了产品设计与生产之间的鸿补了产品设计与生产之间的鸿沟沟 2015-XX-XX Restricted Siemens AG 2015 Page 18 Siemens PLM Software 基于基于3PR的数字化制造数据模型的数字化制造数据模型 A版 B版 零件A 装配A A版 B版 工序1:运送零件到设备 工序 2:铣削 工步 1:刀具准备A 工步 2:准备夹具A 工序 3:车削 车间A 车间B 生产线 A 生产线 B 加工中心 B 工序 4:送检 工序 5:运送零件至总装线A 焊枪 1 铣刀 1 零件1 零件2 夹具库 刀具库 刀具A 刀具 B 产品产品 工艺工艺 工厂工厂 资源资源 2015-XX-XX Restricted Siemens AG 2015 Page 19 Siemens PLM Software 数字化制造的贡献数字化制造的贡献，对实际制造过程的完整数字化描述对实际制造过程的完整数字化描述 结构化的产品及制造过程规划结构化的产品及制造过程规划 10 20 40 30 50 60 S1 S2 S4 S3 S5 产品产品（图号、名称、装配关系、三维模型、二维工程图等）工工艺艺（工艺描述、工时、作业指导书、NC程序、机器人程序、质检说明等）工厂工厂（设备组成、设备布局、设备操作手册等）资资源源（工装、夹具、操作工具、吊装工具、操作平台、人力资源要求等）2015-XX-XX Restricted Siemens AG 2015 Page 20 Siemens PLM Software 制造车间的信息流制造车间的信息流 数字化制造为数字化制造为物理物理制造环节提供完整信息制造环节提供完整信息 制造制造车间车间 10 20 40 30 50 60 S1 S2 S4 S3 S5 动画演示 数据分配过程 2015-XX-XX Restricted Siemens AG 2015 Page 21 Siemens PLM Software 真实环境的虚拟体现真实环境的虚拟体现 工厂三维可视化工厂三维可视化 提供渲染的三维可视化的工厂模型，方便进行浏览及检查 可以定义工人的行走路径以及工厂的飞行检查路径，生成细致的三维动画 建立工厂动画，查找空间布局的问题 利于各团队有效协同地工作 2015-XX-XX Restricted Siemens AG 2015 Page 22 Siemens PLM Software 基于模型基于模型的装配工的装配工艺及仿真艺及仿真 编制完工艺规划直接启动装配编制完工艺规划直接启动装配仿真工具进行仿真仿真工具进行仿真 并可根据仿真生成装配工艺的并可根据仿真生成装配工艺的动画，做为现场指导的一部分动画，做为现场指导的一部分 装配干涉检查装配干涉检查 装配顺序和路径定义装配顺序和路径定义 工装、夹具干涉检查工装、夹具干涉检查 人因工程仿人因工程仿真真，可可达性检查达性检查 功能功能 客客户户益益处处 确保工艺设计的正确性确保工艺设计的正确性 减减少工艺更改少工艺更改 2015-XX-XX Restricted Siemens AG 2015 Page 23 Siemens PLM Software Tecnomatix提供在3D的环境下仿真模拟分析由单台工业机器人（自动化焊接设备）工位或者多机器人的焊接生产线的焊接过程。主要分析和优化设备运动路线和时间节拍以及设备的离线编程应用。Tecnomatix在机器人仿真模拟领域是最杰出的应用软件。产品的可制造性仿真产品的可制造性仿真 考虑生产线成的自动化设备考虑生产线成的自动化设备（机器人机器人）2015-XX-XX Restricted Siemens AG 2015 Page 24 Siemens PLM Software 数字化制造的功能范围数字化制造的功能范围 提供覆盖制造各提供覆盖制造各环节环节的解决方的解决方案案 规划 工艺 工作指令 车间布局 尺寸质量 仿真 装配 机器人 物流 人机 生产 问题跟踪 虚拟调试 车间 制造质量 2015-XX-XX Restricted Siemens AG 2015 Page 25 Siemens PLM Software 产品全生命周期数据管理产品全生命周期数据管理DLM 数据和流程的统一管控数据和流程的统一管控 产品数据管理包括图文档管理、零部件管理、产品结构和配置管理、工作流管理、变更管理、分类库管理、查询和搜索、报告和分析等 为产品研发提供统一的产品数据源、知识重用平台、规范化流程协同、BOM管理和配置，以及系统扩展和集成服务。客户价值客户价值 统一的产品数据中心为多个工程专业的协同工作提供数据发布、共享和归档环境，提高整个企业数据的完整性、一致性 固化并优化产品研发和变更流程，实现电子化的审批和发布，保证工程更改的准确性和一致性 加强知识和公用资源的分类和重用，实现快速的资源库访问和重用最大限度地提升产品研制和创新能力 正确的人在正确的时间获取正确的数据正确的人在正确的时间获取正确的数据 数字化流程实现业务过程自动化 2015-XX-XX Restricted Siemens AG 2015 Page 26 Siemens PLM Software DLM提供提供基于基于产产品品结结构的构的全生命周期管理全生命周期管理 物理实物 详细设计 制造 MCAD机械 ECAD电子 Software软件 Structure MBOM BOP As-tested As-built As-maintained 需求 客户 法规 设计 构建 项目计划执行 SOW 工作包.进度 成本 系统工程 功能 逻辑 架构 验证 2015-XX-XX Restricted Siemens AG 2015 Page 27 Siemens PLM Software 数字化企业平台内容之二数字化企业平台内容之二：MES 用于制造工厂生产现场的控制、反馈 智能化的精细生产计划 智能化、自动化、可视化生产过程控制 智能工厂全流程信息共享，生产全流程执行过程实时可视，提供不同层级、不同维度和不同的展示方式 智能化、自动化的物料配送及成品发货体系 2015-XX-XX Restricted Siemens AG 2015 Page 28 Siemens PLM Software 向上：MES与PLM系统深度融合 inch 2015-XX-XX Restricted Siemens AG 2015 Page 29 Siemens PLM Software 向下：MES与设备控制和现场系统的深度集成 Level 0/1/2 PLC PLC PLC CNC CNC Level 3(MES)Fields Device Protocols(e.g.OPC,IVar2,etc.)OPC Server,PLCs,SIMATIC S7,WinCC Input queue OPC client Input queue Driver RTDS RTDS Engine High Priority queue Low Priority queue 与西门子控制系统的高紧密度集成，确保MES项目的数采根基。2015-XX-XX Restricted Siemens AG 2015 Page 30 Siemens PLM Software PLM与与MES的集成的重要性的集成的重要性 产品BOM/BOP的自动传递 保证工作台获取实时、准确的产品及工艺信息 作业数据反馈回PLM，用于改进产品设计及工艺规划 Enterprise Site Workarea Production Line Workcell Resource TC+MES+S95 2015-XX-XX Restricted Siemens AG 2015 Page 31 Siemens PLM Software 数字化企业平台内容数字化企业平台内容之三之三：TIA 全集成自动化全集成自动化 帮助企业实现从原料进厂到产品出厂的生产过程自动化,实现灵活生产，快速响应市场；集成工厂自动化系统与管理系统，使生产过程高度透明化，并有效进行商业决策；监控整个生产过程，提升生产质量；驱动技术 过程控制系统 运动控制 控制系统 人机界面 工业通讯 分布式I/O 数控系统 工业配电技术 低压配电 产品解决方案 自动化制造利用各种自动化手段，如：控制系统、传感器、机械自动化设备、运输机等，替代人在制造过程之中的所有任务。2015-XX-XX Restricted Siemens AG 2015 Page 32 Siemens PLM Software 伴随产品制造过程的完整信息流是智能制造的核心推动力伴随产品制造过程的完整信息流是智能制造的核心推动力 物理物理制造制造 虚虚拟拟制造制造 设计设计数据接收数据接收 1 工工艺艺分工分工 2 As-Planed BOM构建构建 3 工工艺设计艺设计 4 仿真仿真验证验证 仿真仿真验证验证 仿真仿真验证验证 BOM 5 MRP 7 生成生生成生产计产计划划 8 下达生下达生产计产计划划 9 产产品定品定义义管理管理 6 订单组订单组件件 计计划排程划排程 10 设备设备运运维维管理管理 20 人人员员管理管理 19 物料管理及追溯物料管理及追溯 18 生生产过产过程程监监控控 17 生生产产效能分析效能分析 16 数据采集数据采集 15 生生产统计产统计 14 质质量管理量管理 11 文档管理文档管理 12 生生产调产调度度执执行行 13 计计划完工划完工 23 反反馈馈生生产产数据数据 21 As-Built BOM 22 CAD 数字化制造 ERP MES 生产现场 TIA 产产品研品研发发 PLM 自自动动化系化系统统 2015-XX-XX Restricted Siemens AG 2015 Page 33 Siemens PLM Software 内容内容 工工业业4.0及数字化企业之路及数字化企业之路 西门子数字化企业软件套西门子数字化企业软件套件件 小结小结 Page 34 Restricted DF SLC 2015 All rights reserved.西门子在工业西门子在工业4.0进程中的角色进程中的角色 智能化整合信息 面向未来架构 HD-用户体验 西门子是工业4.0的思想领导者 世界级的实践者和供应商：通过整合产品和生产生命周期实现物理与虚拟世界整合 中国企业智能制造战略合作伙伴 2015-XX-XX Restricted Siemens AG 2015 Page 35 Siemens PLM Software 参与的用户 正确的信息 正确的时间 正确的内容 智能模型 知道它们是什么 以及如何被制造 自适应系统 今天轻松部署 明天便可获得灵活性 产品实现 虚拟产品 真实的生产坏境 西门子支撑基于智能创新的西门子支撑基于智能创新的IT理念理念打造数字化企业打造数字化企业 2015-XX-XX Restricted Siemens AG 2015 Page 36 Siemens PLM Software“数字化企业”软件套件-西门子基于工业4.0的解决之道 PLM产产品生命周期管理品生命周期管理 MOM制制造运营管理造运营管理 TIA集集成的生产自动化成的生产自动化 2015-XX-XX Restricted Siemens AG 2015 Page 37 Siemens PLM Software 西门子协同平台 Teamcenter 生生产规产规划划 产产品品设计设计 后勤后勤 服服务务 供供应应商商 生生产执产执行行 生生产产工程工程 数据流驱动全球价值链和生产力数据流驱动全球价值链和生产力 2015-XX-XX Restricted Siemens AG 2015 Page 38 Siemens PLM Software 西门子工业软件西门子工业软件 产品组合产品组合 广泛的PLM解决方案应用于整个产品生命周期 产品工程 仿真和试验解决方案 制造工程 生命周期协同 主流工程 专业工程 NX for Design NX for Simulation LMS Imagine.Lab,LMS Virtual.Lab,LMS Test.Lab NX for Manufacturing Tecnomatix Teamcenter Solid Edge,Femap,CAM Express Fibersim,Syncrofit,SDE,QPE 以更快的速度设计、验证和制造出更好的产品 第1次就实现正确的工艺规划，确保产品无瑕疵的发布 更智能地创新和协同 加快产品设计，使其更快地推向市场 解决最复杂的工程挑战 通过仿真和试验，确保产品研制的一次成 业务单业务单元元 产产品品牌品品牌 价价值值 2015-XX-XX Restricted Siemens AG 2015 Page 39 Siemens PLM Software 基于基于NX、Tecnomatix、Teamcenter的的PLM平台平台 2015-XX-XX Restricted Siemens AG 2015 Page 40 Siemens PLM Software 西门子工业软件产品组合：TIA-为工厂的全集成自动化提供核心能力 生产过程自动化和装备数字化 各种自动化制造手段 工业通讯网络：实时监控车间控制层设备 实时现场数据采集和分析 2015-XX-XX Restricted Siemens AG 2015 Page 41 Siemens PLM Software 产线监控系统LMS 西门子工业软件产品组合：西门子工业软件产品组合：MOM-为工厂高效执行提供完整的制造营运管理 西门子工业物 联网(IIoT)设备管理EAM 历史数据归档Historian 人机界面Web HMI Legacy 历史遗留应用 EMI 企业制造智能 MES 制造执行系统 APS 高级排产系统 QMS 质量管理系统 统统一的制造运一的制造运营营管理主干管理主干 TIA 全集成自动化 Teamcenter 实施工业物联网及工业实施工业物联网及工业4.04.0的核心技术的核心技术 智能硬件-以数据驱动的互联智能系统强化了今天的“硬件连接”自动化 基于分布式工厂模型的通讯 成本效率 易实施，易改进，易调整 绿色部分为西门子MOM平台组成部分 云云+2015-XX-XX Restricted Siemens AG 2015 Page 42 Siemens PLM Software Page 42 西门子工业西门子工业4.0解决方案的特解决方案的特点点:1.集成了产品生命周期和生产生命周期 生产工程 产品工程 早期采用者 无缝链接 通过使用整体的数据模型 产品 生产 下一轮生产效率革命的方式变化：整合产品规划和生产可以缩短50%的上市时间 生产率和竞争力 2010 2020 2030 时间 2000 cPDM PLM 产品 生产 单项最佳品牌 产品 通过数据导入和导出 的方式进行互联 PDM 2015-XX-XX Restricted Siemens AG 2015 Page 43 Siemens PLM Software 西门子工业西门子工业4.0解决方案的特点解决方案的特点:2.涵盖产品开发及生产全过程的整体性理念 智能互联 产品设计 工厂规划 制造工程 生产执行 服务 工业智能 大数据服务 CAD/CAM/CAE一体化 数字化制造 全集成自动化 制造执行系统 2015-XX-XX Restricted Siemens AG 2015 Page 44 Siemens PLM Software 西门子工业西门子工业4.0解决方案的特点解决方案的特点:3.将现实生产(物理)与虚拟制造(数字)相融合 TIA 全集成自动化 PLM 产品生命周期管理 生产规划 生产工程 生产执行 产品设计 数字化世界 产品设计与虚拟生产 物理世界 现实生产 服务 服务 MES 2015-XX-XX Restricted Siemens AG 2015 Page 45 Siemens PLM Software 西门子工业西门子工业4.0解决方案的特点解决方案的特点:4.纵向集成(ISA-95标准架构)，实现透明化的数字化企业 现场层 控制层 操作层 工厂管理层 企业层 2015-XX-XX Restricted Siemens AG 2015 Page 46 Siemens PLM Software 最终帮助企业实现智能制造的目标最终帮助企业实现智能制造的目标 工业网络 国际标准ISA-95 现场的各种设备、工装、物流与仪器 自动化的控制与驱动装置 操作指令、数据的传递与采集 生产的管理与监控 产品研发与企业管理 高柔性自动化生产线（自动、柔性、智能、绿色）制造运营管理（灵活、制造智能）产品全生命周期（数字、虚拟制造）2015-XX-XX Restricted Siemens AG 2015 Page 47 Siemens PLM Software 内容内容 工工业业4.0及数字化企业之路及数字化企业之路 西门子数字化企业软件套西门子数字化企业软件套件件 小结小结 2015-XX-XX Restricted Siemens AG 2015 Page 48 Siemens PLM Software 小结小结 数字化、网络化、智能化是工业4.0的典型特征 数字化是工业4.0的重要技术基础 实现工业4.0的先决条件是建立数字化企业平台 数字化企业平台的关键是PLM、MES和TIA集成互通 西门子数字化企业软件套件可帮助企业实现智能制造的目标 2015-XX-XX Restricted Siemens AG 2015 Page 49 Siemens PLM Software 联系方式联系方式
