清水混凝土工艺策划2013.12.04.doc

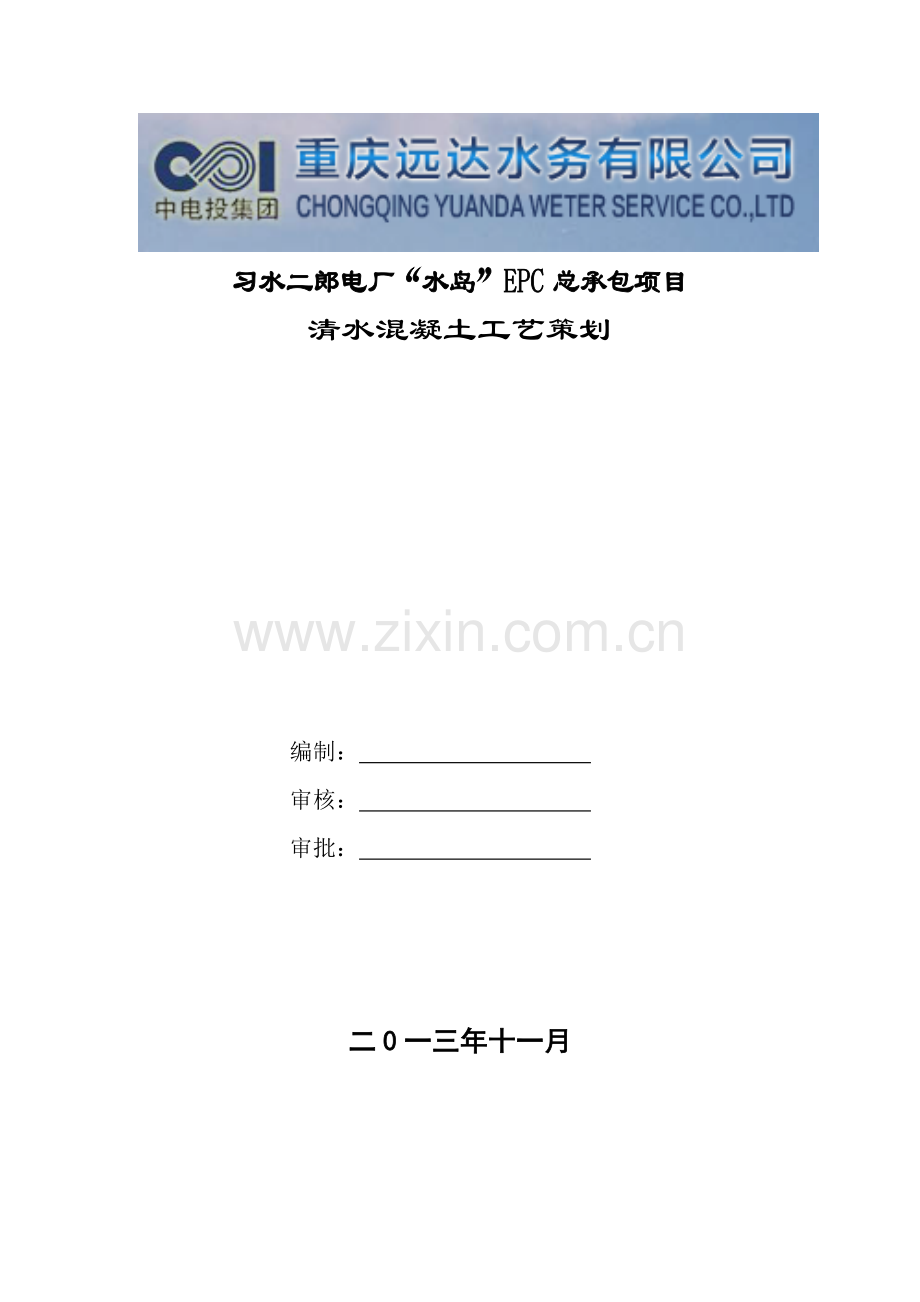

习水二郎电厂“水岛”EPC总承包项目
清水混凝土工艺策划

编制：
审核：
审批：

二0一三年十一月

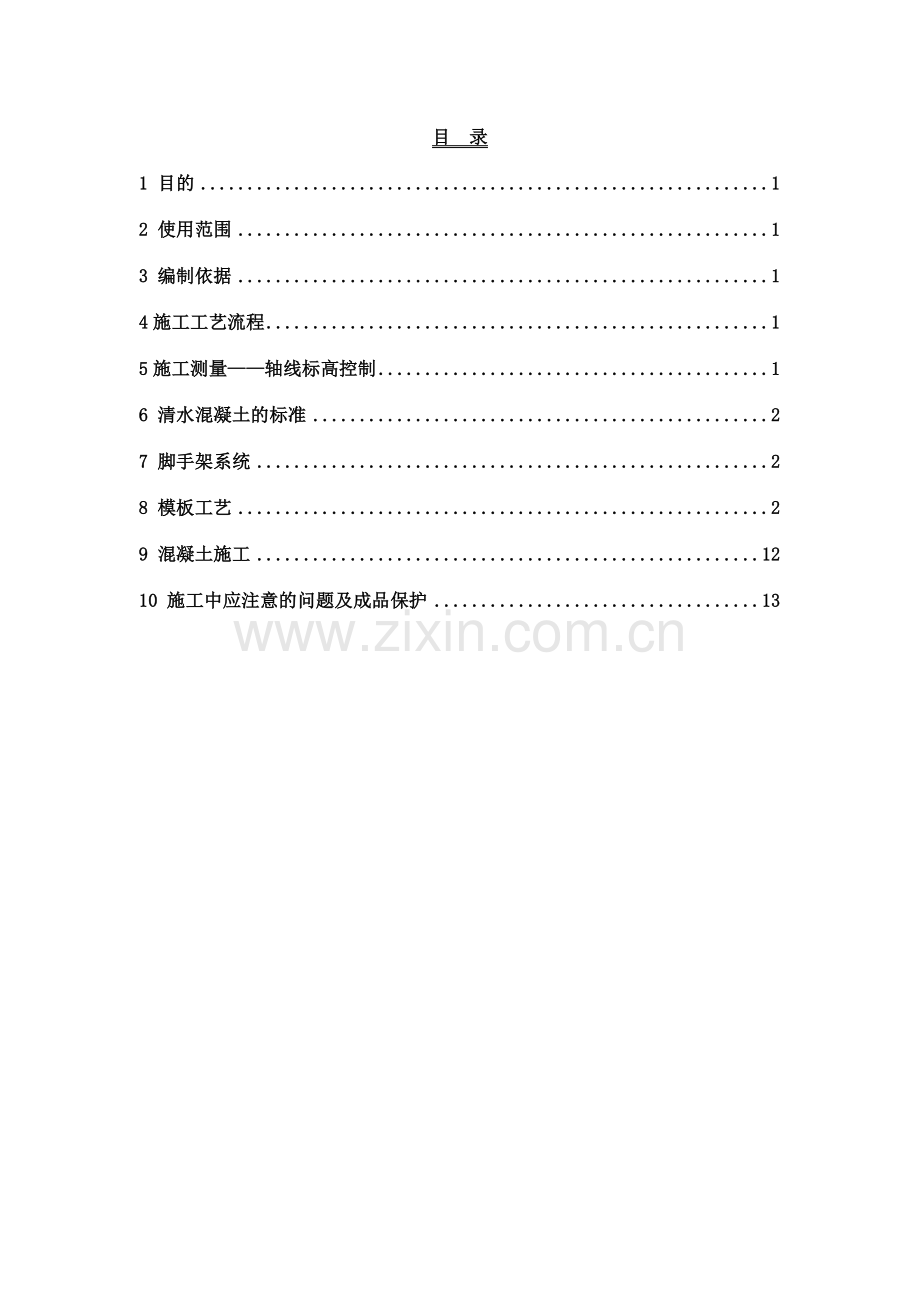

目 录
1 目的 1
2 使用范围 1
3 编制依据 1
4施工工艺流程 1
5施工测量——轴线标高控制 1
6 清水混凝土的标准 2
7 脚手架系统 2
8 模板工艺 2
9 混凝土施工 12
10 施工中应注意的问题及成品保护 13

1、 目的：指导净水站结构等施工，使混凝土表面工艺达到清水混凝土，为客户提供满意的产品。
2、 适用范围：适用净水站结构等施工。
3、 编制依据
a) 《混凝土结构施工图平面整体表示方法制图规则和构造详图》00G101。
b) 《建筑工程施工质量验收统一标准》GB50300-2001
c) 《混凝土结构工程施工及验收规范》GB50204-2002
d) 《建设工程文件归档整理规范》GB/T50328-2001
e) 《普通混凝土配合比设计规程》JGJ55-2000
4、 施工工艺流程：清水混凝土工程施工应注意过程控制，保证有序地进行施工，其施工流程如下：

5、 施工测量——轴线标高控制
施工测量是各分部分项工程的先导工序，针对工程有清水混凝土要求,必须对施工测量从严控制。其操作方法、控制要点与一般工程相同，但应注意以下问题。
a) 测量标识测设
主要是轴线、标高的标识应精心测设，首先是在保证测设精度、控制方便的前提下，尽可能在隐蔽部位或在能被下道工序覆盖部位设置标识；其次，设置的标识不但要准确、牢固，而且要清洁，不污染其它部位。
b) 结构平面尺寸控制
将平面轴线控制点投测到各层，建立各层各施工段的控制网；确定平面上各构件轴线，并测设出竖向结构的轮廓线。
清水混凝土绝不允许出现露筋情况，因此，每一层楼面或基础上外露的竖向结构的插筋轴线基本代表该结构的轴线，在浇筑楼层（或基础）混凝土前后都必须加以校正。
c) 标高控制
按照常规操作布置，对于预埋预留的控制，采用在钢筋上设卡子，或缠有色胶带作控制点（在预埋件固定、验收后拆除）。
6、 清水混凝土的标准
清水混凝土即结构表面没有修饰的混凝土。清水混凝土的具体标准：①梁柱板表面平整光滑，线条规则分明，外观色泽一致；②轴线体型尺寸准确；③大截面、变截面结构、线条规则，棱角分明；④梁柱接头通顺，无明显槎痕；⑤混凝土内实外光，消除了蜂窝麻面及气泡；⑥预埋件、预埋螺栓套管表面平整，尺寸准确；⑦对拉螺栓位置排列整齐，模板拼缝有规律。
7、 脚手架系统
脚手系统分梁板顶架和外脚手架，梁板顶架全部采用扣件式钢管架和定型门式架组合搭设而成，其组合布置方式，根据施工荷载，严格按《建筑施工手册》计算而得。严格按施工方案要求搭设，保证排架系统不变形不移位；而外脚手架则可按构造要求搭设，供堆放周转材料和通道之用。
8、 模板工艺
8.1基础底板模板 (详见下图)

8.2池壁模板
8.2.1池壁吊模板
根据设计要求及施工规范的规定在底板以上600毫米左右池壁处设置水平施工缝，底板顶和池壁连接处严禁设置施工缝。这一部分采用吊模和池壁一块浇筑砼，模板采用胶合板模板。
工艺流程：池底板面上弹出池壁边线→对准边线安装池壁侧模板→加固、校正→模板底找平。
模板组装：把大块胶合板锯成700毫米高，板的外侧钉50×50的方木楞作龙骨，用φ48×3.2的钢管加固校正。

Ф48×3.2钢管且＠600mm

砼底板
50×50的方木
加固钢管

池壁和底板转角斜坡处采用木模板木支撑，具体如下图：
加固钢管
方木

8.2.2池壁模板
池壁模板采用15mm厚多层板面板，50×100mm方木作竖楞（方木均经压刨找平），φ48×3.5mm架子管作横楞，φ14mm@600mm对拉止水螺栓和钢管斜支撑加固。
1、直段墙模板
直段墙模板内竖楞50×100mm方木间距200mm，外横楞用2×φ48×3.5mm架子管间距60mm布置，外墙采用φ14mm对拉止水螺栓布置间距600mm，内墙采用φ14mm穿墙螺栓布置间距600mm，与ε型扣件配套使用，在其上、中、下部各加一排φ48×3.5mm钢管斜撑，间距1500mm，上下排交错布置，斜撑将力传至预埋在底板φ25锚筋上。
池壁模板采用木模板拼装组合,以50×100的方木作为竖向龙骨且期间踞不超过200毫米,Ф48×3.5钢管竖向放在50×100的方木龙骨的外面。外加横向钢管600一道以便对拉螺栓加固用。
在这次水池施工中，我们使用了组合式对拉螺栓。此对拉螺栓由四个部件组成，四部件为：一次性螺杆、周转式螺杆、圆锥台型连接螺母及紧固螺母。一次性螺杆的长度根据池壁的厚度而确定，周转式螺杆、圆锥台型连接螺丝及紧固螺母可周转使用。对于厚度为400毫米的池壁：一次性螺杆长应为330毫米且在其中间焊结50×50的止水片并预埋在砼内（长度计算法：400―35―35=330mm，35mm为钢筋保护层）。圆锥台型连接螺母高度为60毫米，（计算法：35+25=60mm，其和周转式螺杆连接35mm，和一次性螺杆连接25mm）截面半径分别为30毫米和50毫米，在半径为50毫米面上刻内六方（使用这种形式有利于拆卸）。周转式螺杆长度为320毫米（35+15+100+50+50+15+30+25=320mm其中35为保护层，15为木模板厚，100为方木高度，50为钢管直径，15和30分别为三型扣件六棱丝及外露丝长）。当池壁的混凝土达到一定强度，可先卸去两端的紧箍螺母及周转式螺杆，拆掉模板后，用六楞钢制做的板手卸取镶在混凝土内的圆锥台型连接螺母，拆掉圆锥台型连接螺母后留在池壁上的小凹坑用加膨胀剂的混凝土分层填补并抹光。
周转式螺杆
止水片
圆锥台型连接螺母
“3”型扣件
100×50方木龙骨
紧箍螺母
一次性螺杆
钢管龙骨

按池壁伸缩缝位置确定配置模板，周转使用。先在平台上预制并给预制拼装好的模板进行编号。采用该模板的优点是砼外观质量和几何尺寸均能满足设计和规范要求，该模板刚度和强度高，拼缝少，操作简单，价格合理，周转次数多，而且砼外观质量达到清水砼外观质量标准。
在支设池壁模板前，在池壁两侧均搭设双排脚手架作为临时固定支撑固定模板和工人施工操作的操作平台。
新采购的模板在组装时会出现累计误差，致使组装好的模板有的地方缝隙过大，模板使用数次后，其边角损坏较多，组装时也易造成缝隙过大。为了保证清水混凝土面的外观质量，采取了不同的措施：对于缝隙大于3毫米时，用白色的调和漆和石膏粉拌合，用批灰刀批在模板的缝隙上，等其干后，再在其上粘贴一层透明胶带，浇筑毕混凝土并拆除模板后，清去混凝土表面的透明胶带；对于缝隙小于于3毫米时，在模板缝隙间粘贴加密的海棉条，再在其上粘贴一层透明胶带。
为防止在浇筑混凝土时出现胀模现象,用M14组合式对拉螺杆加固模板,第一道螺杆离底板高为500毫米（包含300毫米高的吊模板）,以上间距一次为600mm、600mm、600mm、700mm，700 mm ，700mm，800mm，800 mm，水平间距为600毫米。用“3“形扣件把M14组合式对拉螺杆和直径为48.5的钢管连在一起。（如下图）
钢管地锚
25锚筋
斜撑@1500
腰部斜撑@1500
顶部斜撑@1500
3mm止水镀锌钢板

M14组合式对拉螺杆
“3“形扣件
Ф48×3.5钢管
50×100方木竖向龙骨
木模板
底板混凝土

2、阴阳角模板
板现场定型加工，阴角模板按45°角拼缝对接，阳角模板直接对拼，在此龙骨上用100mm长L70×6mm等边角钢固定，在角钢上打孔，每边用两个木螺丝固定在方木上。
详见下图。

模板拼接处此龙骨用M8螺栓@600锁死，防止模板拼缝处搓台。详见下图。

模板拼缝处理
为了保证整体池壁模板的刚度和稳定性，另沿高度方向设三~四道抛地斜撑，从而形成了整套的壁体模板体系。
8.3柱、梁和顶板模板
8.3.1、池柱模板
柱模板采用15mm厚多层板制作整体模板，竖楞采用50×100mm方木，方木均经压刨找平，每15cm一道。柱箍采用φ48×3.5mm钢管，每400～600mm一道，最底一层距地面250mm。其板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。支撑采用φ48×3.5mm架子管刚性支撑，与其它柱子连成整体（详见下图）。

对于截面大于600的柱子，柱箍采用φ48×3.5mm双钢管，双钢管之间增加φ14对拉螺栓一道，间距同上。
8.3.2、顶板模板
顶板模板采用15mm厚度多层板。主龙骨采用100×100mm@1000mm单面刨光方木，次龙骨选用50×100mm@200mm双面刨光方木。为保证顶板的整体混凝土成型效果，将整个顶板的多层板按同一顺序，同一方向对缝平铺，必须保证接缝处下方有龙骨，且拼缝严密，表面无错台现象。若与柱相交，则不该刻意躲开柱头，只在该处将多层板锯开与柱尺寸相应洞口，下垫方木作为柱头的龙骨。顶板模板及支撑详见下图。
顶板支撑系统为碗扣式满堂红脚手架，立杆间距为1000mm，水平竿间距为1200mm，支撑均采用可调节顶托。
8.4、梁模板
安装梁模板
工艺流程：弹线→支立撑→调整标高→安装梁底模→绑梁钢筋→安装侧模→预检。
弹出轴线和水平线。
安装梁支撑之前，支撑下垫通长脚手板。一般梁撑采用单排，当梁截面较大时可采用双排或多排，支撑的间距由模板设计规定，一般情况下，间距以60~100cm为宜。支撑双向加剪刀撑和水平拉杆，离地50cm设一道，以上每隔1.5m设一道。
按设计标高调整支撑的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于或大于4m时，梁底板按设计要求起拱。如无设计要求时，起拱高度宜为全跨长度的1/1000~3/1000。
绑扎梁钢筋，经检查合格后办理隐检，并清除杂物，安装侧模板，把两侧模板与底板用U形卡连接。
用梁托架或三角架支撑固定梁侧模板。龙骨间距为50~75cm，梁模板上口用定型卡子固定。当梁高超过70cm时，加穿对拉螺栓（或对拉钢片）加固。安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净，检查合格后办预检。
8.5、模板加工
8.5.1、模板加工要求
柱的模板加工必须满足截面尺寸，两对角线误差小于1mm，尺寸过大的模板需进行刨边，否则禁止使用。次龙骨必须双面刨光，主龙骨至少要单面刨光。翘曲、变形的方木不得作为龙骨使用。
8.5.2、模板加工管理
模板加工完毕后，必须经过项目经理部技术人员、质检人员验收合格后方可使用。对于周转使用的多层板，如果有飞边、破损模板必须切掉破损部分，然后刷封边漆加以利用
8.6、模板安装
8.6.1、模板安装的一般要求：
钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装模板前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。
8.6.2、底板模板安装顺序及技术要点：
垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线砌筑240mm厚砖墙，高度=底板厚＋100mm，在底板厚度范围内砌筑永久性保护墙，砂浆采用1：3水泥砂浆，上面100mm部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。
积水坑等模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，防止浇筑混凝土时模板上浮。
8.6.3、池壁模板安装顺序及技术要点：
1、模板安装顺序：
模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模。
2、技术要点：
安装壁模前，要对池壁接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆“烂根”现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。
8.6.4、柱模板安装顺序及技术要点：
1、模板安装顺序：
搭设脚手架→柱模就位安装→安装柱模→安设支撑→固定柱模→浇筑混凝土→拆除脚手架、模板→清理模板。
2、技术要点
模板与模板竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。
8.6.5、顶板模板安装顺序及技术要点：
1、顶板模板安装顺序：
“满堂红”碗扣脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板外墙模板龙骨→模半调整验收→进行下道工序。
2、技术要点：
顶板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙模板连接，然后向中央铺设。
8.7、模板的拆除：
8.7.1、池壁、柱子模板拆除
在混凝土强度达到1.2MPa能保证其表面棱角不因拆除模板而受损后方可拆除。在同条件养护试件混凝土强度度达到1.0MPa后，先松动穿墙螺栓，使模板与墙体脱开。脱模困难时，可用撬棍在模板底部撬动，严禁在上口撬动、晃动或用大锤砸模板，拆除下的模板及时清理模板及衬模上的残渣。
8.7.2、顶板模板拆除：
顶板模板拆除参考顶板混凝土同条件试件抗压强度试验报告，在混凝土强度达到设计强度的75%强度后方可拆除。拆顶板模板时从一端开始，防止坠落人或物造成质量事故。
顶板模板拆除时注意保护顶板模板，不能硬撬模板接缝处，以防损坏多层板。拆除的多层板、龙骨及碗扣架要码放整齐，并注意不要集中堆料。拆掉的钉子要回收再利用，将作业面清理干净，以防扎脚伤人。
8.8、模板的维护及维修
8.8.1、模板使用注意事项：
组装模板时轻起轻放，不准碰撞已安装好的模板和其他硬物。用撬棍调整模板时，要注意保护模板下口海绵条。严格控制拆模时间，拆模时按程序进行，禁止用大锤敲击或撬棍硬撬，以免损伤混凝土表面和棱角。拆模时要注意对成品加以保护，严禁破坏。
8.8.2、多层板维修：
多层板运输、堆放要防止雨淋水浸；多层板严禁与硬物碰撞、撬棍敲打、钢筋在上拖拉、振捣器振捣、任意抛掷等现象，以保证板面不受损坏；切割或钻孔后的模板侧边要涂刷，防止水浸后引起多层板起层和变形；多层板模板使用后应及时用清洁剂清理，严禁用坚硬物敲刮板面及裁口方木阳角；对操作面的模板要及时维修，当板面有划痕、碰伤或其他较轻缺陷时，应用专用腻子嵌平、磨光，并刷BD—01环氧木模保护剂，多层板一般周转次数为6次，当拆下的模板四周破环、四边板开裂分层时，将模板破损部分切掉四周刷封边漆，然后重复利用。
8.9、模板安装允许偏差及检验方法
序号
项 目
允许偏差（mm）
检查方法
1
轴线位移
5
尺量检查
2
柱、墙、轴线位移
3
尺量检查
3
标 高
＋2、－5
用水准仪或拉线和尺量检查
4
基础截面尺寸
±10
尺量检查
5
柱、墙截面尺寸
+2、－5
尺量检查
6
垂直度
3
线垂或2m托线板检查
7
相邻两板表面高低差
1
用直尺和尺量检查
8
表面平整度
3
用2m靠尺和楔形塞尺检查
9
预埋管件中心线位移
3
拉线尺量检查
9、 混凝土施工
a) 混凝土原材料的选择
混凝土由混凝土搅拌站负责提供，混凝土搅拌车运输至施工现场。因此，必须采用已经检验合格的同一生产厂家的水泥、减水剂和粉煤灰；已经检验合格的同一生产地、同一规格的砂、碎石，以保证混凝土的外观颜色一致。粉煤灰的掺量，严格控制在10%之内的一个相对稳定的掺入量，以保证混凝土的表面平整光滑，不产生浮灰的现象。砼供应站装载机在取料时应尽量选用同一批次的砂石，以免砂石含水率变化过大而影响混凝土坍落度。
b) 施工缝的设置
严格按设计图纸要求设置施工缝，施工缝在模板安装前，必须凿毛直至露出碎石为止，用清水将渣清除干净，再用水润湿24小时。浇筑混凝土前先浇筑50mm～60mm厚与待浇混凝土配合比相同的除去石子的砂浆，然后再浇筑混凝土，保证新旧混凝土接触良好。为了保证新旧混凝土接缝处线条平直光滑，模板安装之前施工缝处必须采用切割机将先浇筑的已被凿毛的施工缝处的混凝土裁切成规则的直缝，以保证施工缝接缝线条平直光滑。
c) 混凝土的浇筑
采用插入式振动器来振捣混凝土，严格按400～500mm左右分层厚度来分层浇筑柱梁混凝土，插入点应均匀布置，逐点移动，移动间距不得大于振捣棒作用半径的1.5倍（一般为30～40cm）。振动棒在每一插点上振捣延续时间，以混凝土表面出现水泥浆和不再出现气泡、不再显著沉落为准，每一插点的振捣时间一般约为20～30秒，应避免靠近模板、套管，以防变形移位。
d) 混凝土的养护
养护工作是保证混凝土强度，保证清水混凝土施工质量的重要环节。混凝土浇筑完终凝后，立即派专人浇水养护，根据浇筑时天气情况随时浇水，保证混凝土表面足够湿润，因本工程拟采用普通硅酸盐水泥，故混凝土养护时间不少于14天。拆模后，将混凝土表面的胶带纸、浮浆等杂物及时清理干净。
10、 施工中应注意的问题及成品保护
a) 模板买回来后，应先清除其表面的灰尘，表面涂刷食用色拉油两道，以延长模板的使用寿命，个别变形翘曲表面平整度偏差不符合标准要求的，应改作其它次要部位的模板用。
b) 运输、加工、安装和拆模过程中，应注意保护模板，防止损伤模板，以增加重复使用的次数，降低使用成本。
c) 混凝土的原材料，必须严格保持一致，配合比保持一致，以保证混凝土的外观颜色一致，达到清水混凝土的效果。同时，应做好混凝土的保护工作，已施工好的梁柱表面用塑料薄膜包好，以防止施工上层时水泥浆液污染下层结构的构件表面。
d) 做好混凝土的养护工作，采用清水洒水养护，养护时间不少于14天，保证混凝土的强度，混凝土的表面养护用覆盖材料不得用容易脱色的材料，以防止污染混凝土的表面。
在混凝土浇筑过程中，派专业测量人员跟班观察预埋螺栓套管的变位情况，及时发现问题，及时采取措施，以保证预埋螺栓套管的精度，符合标准要求。0万U豆体验卡
