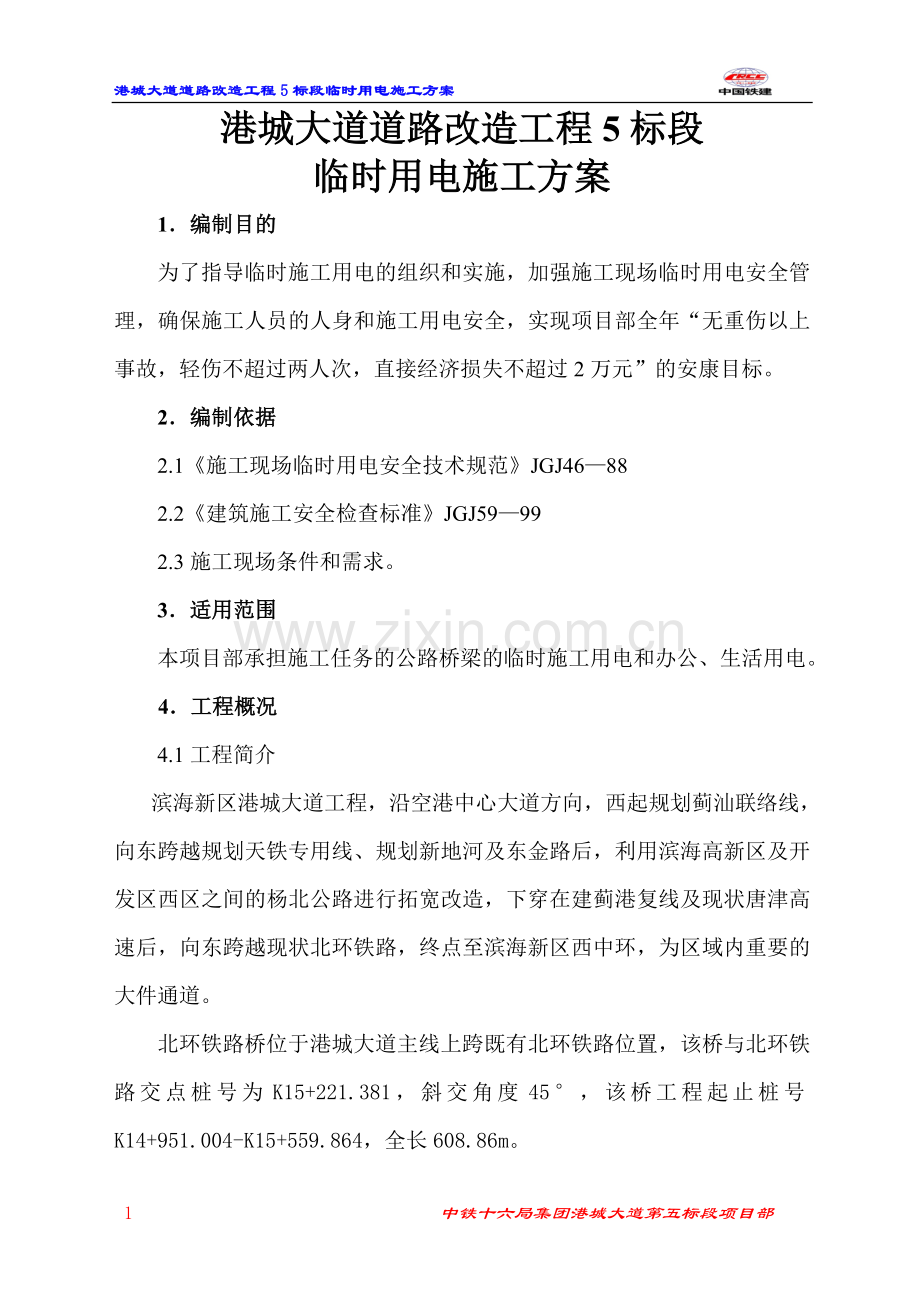

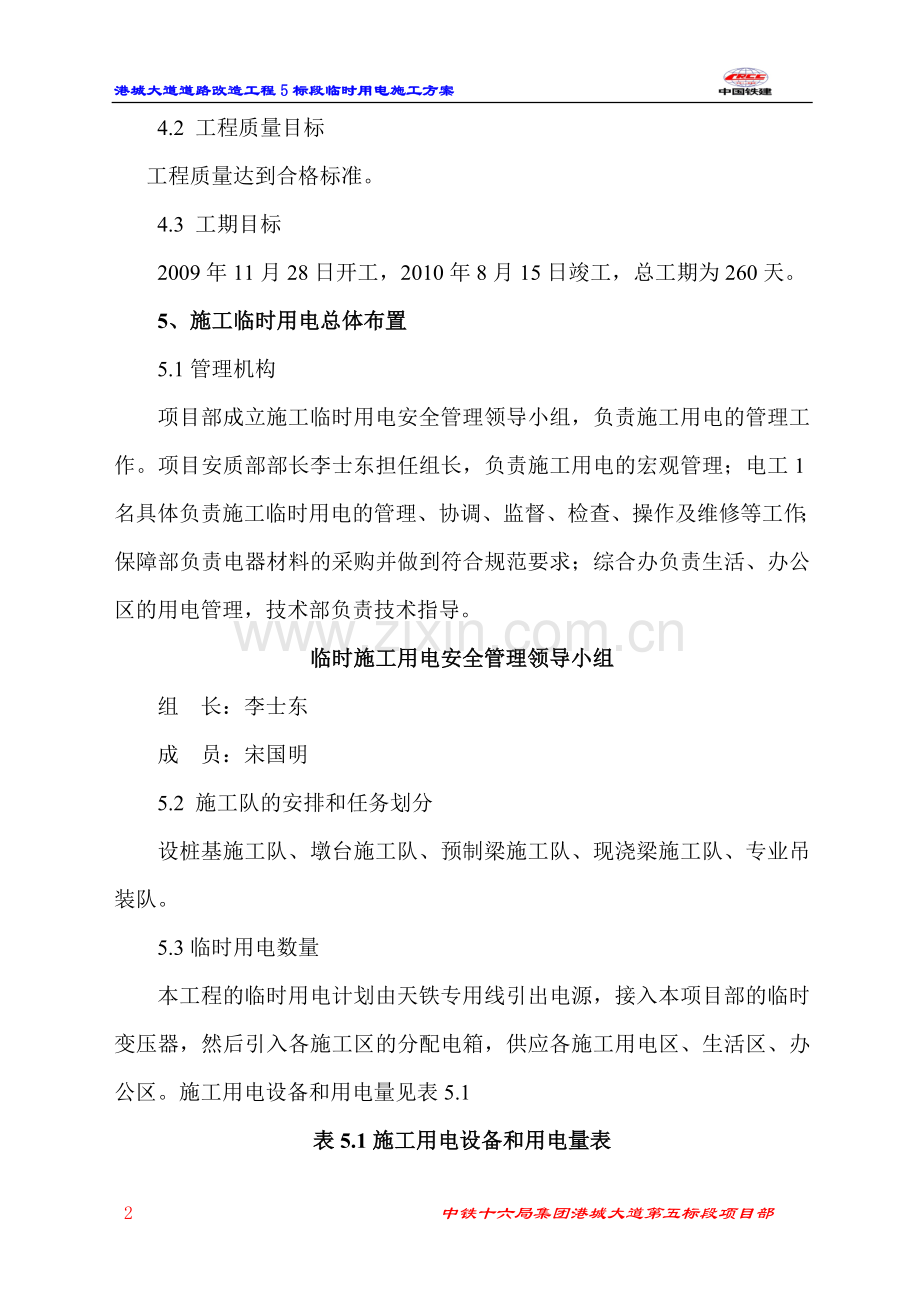

港城大道道路改造工程5标段临时用电施工方案 港城大道道路改造工程5标段临时用电施工方案1编制目的 为了指导临时施工用电的组织和实施，加强施工现场临时用电安全管理，确保施工人员的人身和施工用电安全，实现项目部全年“无重伤以上事故，轻伤不超过两人次，直接经济损失不超过2万元”的安康目标。 2编制依据 2.1施工现场临时用电安全技术规范JGJ4688 2.2建筑施工安全检查标准JGJ5999 2.3施工现场条件和需求。 3适用范围 本项目部承担施工任务的公路桥梁的临时施工用电和办公、生活用电。4工程概况4.1工程简介滨海新区港城大道工程，沿空港中心大道方向，西起规划蓟汕联络线，向东跨越规划天铁专用线、规划新地河及东金路后，利用滨海高新区及开发区西区之间的杨北公路进行拓宽改造，下穿在建蓟港复线及现状唐津高速后，向东跨越现状北环铁路，终点至滨海新区西中环，为区域内重要的大件通道。北环铁路桥位于港城大道主线上跨既有北环铁路位置，该桥与北环铁路交点桩号为K15+221.381，斜交角度45，该桥工程起止桩号K14+951.004-K15+559.864，全长608.86m。4.2 工程质量目标 工程质量达到合格标准。4.3 工期目标2009年11月28日开工，2010年8月15日竣工，总工期为260天。5、施工临时用电总体布置5.1管理机构项目部成立施工临时用电安全管理领导小组，负责施工用电的管理工作。项目安质部部长李士东担任组长，负责施工用电的宏观管理；电工1名具体负责施工临时用电的管理、协调、监督、检查、操作及维修等工作；保障部负责电器材料的采购并做到符合规范要求；综合办负责生活、办公区的用电管理，技术部负责技术指导。临时施工用电安全管理领导小组组 长：李士东 成 员：宋国明5.2 施工队的安排和任务划分设桩基施工队、墩台施工队、预制梁施工队、现浇梁施工队、专业吊装队。5.3临时用电数量本工程的临时用电计划由天铁专用线引出电源，接入本项目部的临时变压器，然后引入各施工区的分配电箱，供应各施工用电区、生活区、办公区。施工用电设备和用电量见表5.1表5.1施工用电设备和用电量表序号用电设备数量（台）单台用电量（KW）合计用电量（KW）1循环旋转钻机6301802水泵81.5123振捣棒151154电焊机153455钢筋弯曲机43126钢筋切断机43127钢筋调直机4288切割机21.539手持式电动工具101.51510工程照明3013011生活用电200200总计532 5.4施工临时用电总平面布置图 临时用电总平面布置图见图5.1 5.5用电布置（用电施工组织设计）5.5.1由于本工程跨既有铁路施工，固在既有铁路俩侧各设置一个315KVA变压器。计划从铁路西侧引出的电源用90mm2铜芯五线电缆接入本单位设置的1#变压器内；从铁路东侧引出的电源用75mm2铝芯五线电缆将电源引入本单位设置的2#变压器内。 5.5.2从1#变压器内用25mm23+16 mm22的五芯铜丝橡皮电缆各113m、333m分别将电源引入项目部临建及钢筋加工厂一区11#分配电箱；预制梁场施工区12#分配电箱。5.5.3从2#变压器内用25mm23+16 mm22的五芯铜丝橡皮电缆各106m、72m分别将电源引入桩基施工区21#分配电箱；钢筋加工厂二区22#分配电箱。5.5.4所有分配电箱均采用铁皮厚度1.5mm的防雨商品闸箱，内装150A漏电保护器开关、35A三相四线有功电表、150/5互感器。5.5.5供电主线路电缆一律埋设，埋深0.6m，并做好防护和标志。5.5.6各移动配电箱和开关箱一律采用防雨商品闸箱，安装额定漏电动作电流30mA、动作时间为0.1s的30A60A漏电保护器。5.5.7总配电箱、分配电箱、用电设备作保护接零和重复接地。6.施工临时用电的使用和管理6.1临时施工用电的安装和拆除，必须由专业电工操作并必须做到：一、掌握安全用电的基本知识和用电设备的性能，并做到持证上岗。二、工作和操作设备前，必须按规定穿戴和配备好相应的劳动保护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转。三、停用的设备必须拉闸断电，锁好开关箱四、负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决。五、搬迁或移动用电设备，必须切断电源并作妥善处理后进行。6.2 建立临时施工用电安全技术档案，内容包括：一、临时施工用电试工组织设计的全部资料。二、修改临时施工用电施工组织设计的全部资料。三、安全技术交底资料。四、临时用电工程检查表。五、接地电阻测定记录表。六、定期检（复）查表。七、电工维修检查记录。6.3临时用电工程项目部每月检查一次，并复查接地电阻值。6.4检查按分部、分项工程进行，对不安全因素必须及时处理，并应履行复查验收手续。7、施工临时用电安全技术措施7.1接地7.1.1施工现场专用的接地电力线路采用TN-S接零保护系统。电气设备的金属外壳必须与专用保护零线连接，保护零线截面不应小于相线的50或2.5mm2的绝缘铜线。7.1.2正常情况下，下列电气设备不带电的外露导电部分，应做保护接零：一、电机、电器、照明器材、手持电动工具的金属外壳；二、电器设备传动装置的金属部件；三、电器设备的金属保护管、敷线的钢索、操作台等；四、安装在电力线杆上的开关、电容器等电气装置的金属外壳及支架等。7.1.3保护零线除必须在总配电箱重复接地外，还必须在配电线路的中间（分配电箱）和末端处（用电设备）做重复接地，且每一处重复接地装置的接地电阻不应大于10。7.1.4接地线应采用2根以上导体，在不同点与接地装置与电器连接。不得用铝导体做接地体或连接线，垂直接地体采用角钢或圆钢，不准使用螺纹钢。7.1.5电气设备应采用专用芯线作保护接零，此芯线严禁通过电流。7.1.6手持式用电设备的保护接零，应在绝缘良好的多股铜线电缆内，其截面不小于1.5mm2，颜色为绿/黄双色。7.1.7施工现场的所有用电设备，除作保护接零外，必须在设备负荷线的首端处（开关箱）设置漏电保护装置。7.2供电线路7.2.1本工程的临时供电线路一律采用电缆线路。7.2.2电缆线路采用埋地或架空搭设，避免机械损伤和腐蚀。7.2.3电缆类型和截面应根据实际情况和需要确定。7.2.4电缆埋设深度不应小于0.6m，并做好保护和标识。7.2.5电缆需穿过道路或易受到机械损伤时，加设套管防护。7.2.6埋地敷设的电缆接头应设在地面的接线盒内，接线盒应防水，或将接头架高距地面0.6m以上。7.2.7移动电缆架空敷设时，应沿电杆设置，并用绝缘线固定，严禁使用金属线作绑线。7.2.8电缆线接头应牢固可靠，并做好绝缘包扎，保持绝缘强度，不得承受张力。7.3室内配线7.3.1室内配线必须采用绝缘导线。采用塑料管敷设，高度不小于2.5m。7.3.2进户线过墙应穿管保护，距地面不得小于2.5m，并采取防护措施。7.3.3室内配线所用导线应根据用电量确定，其截面不应小于2.5mm2。7.4配电箱及开关箱7.4.1配电箱及开关箱的设置。7.4.1.1本工程除使用甲方电源箱外，另设总配电箱、分配电箱及开关箱，分级配电落实。实行“三级控制、二级保护”的规定。7.4.1.2动力配电箱和照明配电箱应分别设置，如设置在同一配电箱内，动力和照明线路应分路设置。7.4.1.3总配电箱设在变压器下，分配电箱设置在用电设备和负荷相对集中的地方。开关箱和分配电箱的距离不得超过30m，开关箱与用电设备的水平距离不宜超过3m。7.4.1.4开关箱由末级分配电箱配电。7.4.1.5配电箱、开关箱设置在干燥、通风处，并应防雨、防尘、防火、防砸、防撞击等。7.4.1.6配电箱、开关箱周围应有供2人同时作业的空间，不得堆放任何妨碍操作、维修的物品和杂物等。7.4.1.7配电箱及开关箱应采用铁皮厚度1.5mm的商品箱。7.4.1.8配电箱、开关箱应安装端正、牢固，移动式配电箱、开关箱应安装在牢固的支架上。固定式配电箱、开关箱底部与地面的距离应大于1.3m，小于1.5m；移动式配电箱、开关箱与地面的距离宜大于0.6m，小于1.5m。7.1.4.9配电箱、开关箱内的连接线应采用绝缘导线，接头不得活动，不得有外露带电部分。7.4.1.10配电箱、开关箱的箱体必须做保护接零和重复接地。保护接零和接地应通过接线端连接。7.4.2电器装置的选择7.4.2.1配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。7.4.2.2每台用电设备应有各自的专用开关箱，实行“一机、一闸、一箱、一漏保”，严禁一个开关同时控制二台及二台以上电器设备。7.4.2.3开关箱内必须安装漏电保护器，漏电保护器应符合规定，即额定漏电动作不大于30mA，额定漏电时间应小于0.1s。7.4.2.4配电箱、开关箱的进出线口应应在箱体的底面，严禁设在箱体的顶面、侧面、后面或箱门处。进出线应加护套，做防水弯，导线不得与箱口直接接触。移动式配电箱和开关箱的进出线必须使用绝缘电线。7.4.3使用与维护7.4.3.1所用配电箱要标明名称、用途、并作出分路标记。7.4.3.2所有配电箱门应配锁并由专人负责管理。7.4.3.3所有配电箱、开关箱应每月进行检查、维修一次。检查维修人员必须是专业电工，穿戴绝缘鞋、手套，使用绝缘工具。7.4.3.4所有配电箱、开关箱在使用过程中，必须按下述顺序操作：一、送电操作顺序为:总配电箱 分配电箱 开关箱:二、停电操作顺序为:开关箱分配电箱总配电箱。7.4.3.5配电箱、开关箱内不得放置任何杂物，并应保持清洁。7.4.3.6配电箱、开关箱的进出线不得承受外力。7.5电动设备7.5.1一般规定7.5.1.1施工现场中一切电动设备和手持电动工具的选购、使用、检查和维修必须遵守下列规定：一、选购的电动设备、手持工具和用电安全装置，应符合相应的国家标准、专业标准和安全技术规程；并有产品合格证和使用说明书。二、建立和执行专人负责制，并定期检查和维修保养。三、保护零线符合要求。四、在做好保护接零的同时，还应做好重复接地和安装漏电保护器。7.5.1.2电动设备、手持电动工具的负荷线，必须使用无接头的多股铜芯橡皮护套软电线。其中绿/黄双色线只能做保护接零线或重复接地线。7.5.2夯土机械7.5.2.1夯土机械必须装设防溅护型漏电保护器。其额定漏电动作电流不应大于15mA，额定动作时间应小于0.1s。7.5.2.2夯土机械的负荷线应采用橡皮护套铜芯电缆。7.5.2.3使用机械必须按规定穿戴绝缘用品，应有专人调整电缆。电缆长度不应大于50m。严禁电缆缠绕、打结和被夯土机械跨越。7.5.2.4夯土机械的操作扶手必须采取绝缘措施。7.5.3焊接设备7.5.3.1使用焊接设备必须按规定穿戴防护用品。7.5.3.2焊接设备应放置在防雨和通风的良好地方。焊接现场不准堆放易燃易爆物品。7.5.3.3焊接设备的二次线宜采用橡皮护套铜芯多股转电缆。电缆的长度不应大于30m，禁止用其他导体作导线。7.5.4手持电动工具7.5.4.1一般场所应选用类手持电动工具，并应安装额定动作电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护器。若采用类手持电动工具，必须做好保护接零。7.5.4.2手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯转电缆，并不准有接头。7.5.4.3手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须做空载检查，运转正常后方可使用。7.5.5其他电动工具7.5.5.1平板震动器、地面磨光机、水泵等设备的漏电保护器应符合要求。7.5.5.2平板振动器、地面抹光机的负荷线必须采用耐气候的橡皮护套铜芯软电缆。7.6照明7.6.1一般规定7.6.1.1夜间施工、办公室、食堂、宿舍等设置照明。7.6.1.2施工场所使用典钨灯照明，办公室、食堂使用荧光灯照明，宿舍使用灯泡照明。基坑等危险地点，夜间应用红灯警示。7.6.1.3照明器具和器材的质量均应符合有关标准、规范的规定，不得使用绝缘老化或破损的器具或器材。7.6.2照明供电7.6.2.1施工场所和生活、办公采用220V电压照明。7.6.2.2施工场所的典钨灯应采用2mm2电缆供电，且每条线只为一个典钨灯供电。7.6.2.3生活、办公区域的照明系统中的每一单项回路上，灯具和插座的数量不宜超过25个。7.6.2.4单项照明零线的截面应与相线截面相同。7.6.2.5室内外照明线路的敷设应符合要求。7.6.3照明装置7.6.3.1典钨灯具的金属架应作保护接零。单相回路的照明开关箱内安装漏电保护器。7.6.3.2室外灯具距地面不低于3m，室内灯具不得低于2.4m。7.6.3.3荧光灯管应用管座固定，镇流器不得安装在易燃的结构物上。7.6.3.4螺口灯头及接线应符合下列要求：一、相线接在与中心触头相连的一端。零线接在与螺纹口相连的一端。二、灯头的绝缘外壳不得有损伤或漏电。7.6.3.5灯具内的接线必须牢固。灯具外的接线必须做到绝缘包扎并可靠。7.6.3.6照明灯具宜采用拉线开关，拉线开关距地面23m。严禁将插座与搬把开关靠近安装，严禁在床上安装开关。7.6.3.7电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。8、施工安全规定8.1重视安全用电工作，并有领导分工负责，经常对本单位生活区、施工现场进行安全用电检查，发现故障及时排除，防止事故发生。8.2电工必须经过专业培训考核，做到持证上岗。严禁非专业人员操作，真正把安全用电工作落实到实处。8.3新工地上场前或用电设备五台以上者，必须要有用电计划，要有电器安装平面布置图、主线走向图，确保规范电器安装。8.4施工现场配电线路必须规范架设，架空线路必须采绝缘导线，不得成束敷设，更不能沿地面明敷设。8.5室内配线应符合规范，室外电线敷设架空时应沿墙壁或电杆设置，最大弧垂距地面不小于2.5米。8.6施工机具、车辆及人员应与输电线路保持一定的安全距离，达不到规定的最小距离时，必须采取可靠的安全防护措施。8.7实行分级配电，各类配电箱、开关箱的安装和内部设置符合规范要求，必须安全可靠、完好，其造型、定值要符合规定，开关电器应标明用途。各类闸箱要牢固，防尘、防用。停止使用的配电箱应切断电源，箱门上锁。8.8各种用电设备必须按规定采取可靠的接零接地保护，同时要设两级漏电保护装置，实行分级保护，形成完整的保护系统。8.9使用手持电动工具时，工具的电源线、插头、插座应完好，电源线不得任意接长和调换，工具和电源线应绝缘完好，维修和保管要有专人负责。8.10施工现场一般照明用电，必须按规定布线和安装灯具，并在电源一侧加装漏电保护器。特殊场所按规定安装使用安全电压照明。8.11现场配、变电处，应备高压安全用其及灭火装置。安装变压器应设护拦，并设置“高压危险，切勿接近”的警示牌。8.12现场抢修电器设备时，应停电作业。不用的电器设备及线路，随即拉下开关或切断电源。8.13生活照明不得擅自拉线、接灯、装插座等，严禁私自使用电炉和其它电器。8.14施工现场临时敷设电线不得缠挂在钢筋、模板、脚手架、树木等物体上。8.15电焊机应单独设开关，做好接地接零保护。焊把线应双线到位，不得借用其它物体代替，电焊机设置地点应防潮、防雨、防砸等。8.16雷雨天气禁止室外电气作业。根据现场和生活区实际情况，需要时安装防雷保护装置。8.17带电作业时应穿绝缘鞋、带绝缘手套及安全帽，穿长袖工作服并束紧袖口和裤脚，登杆作业时系好安全带，上下传递工具、材料时要用绳吊，严禁抛掷，杆下不准行人逗留。8.18对支援抢修电气人员，要介绍清楚电气设备安装情况和有关注意事项后，方可开始作业。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a5414 中铁十六局集团港城大道第五标段项目部
