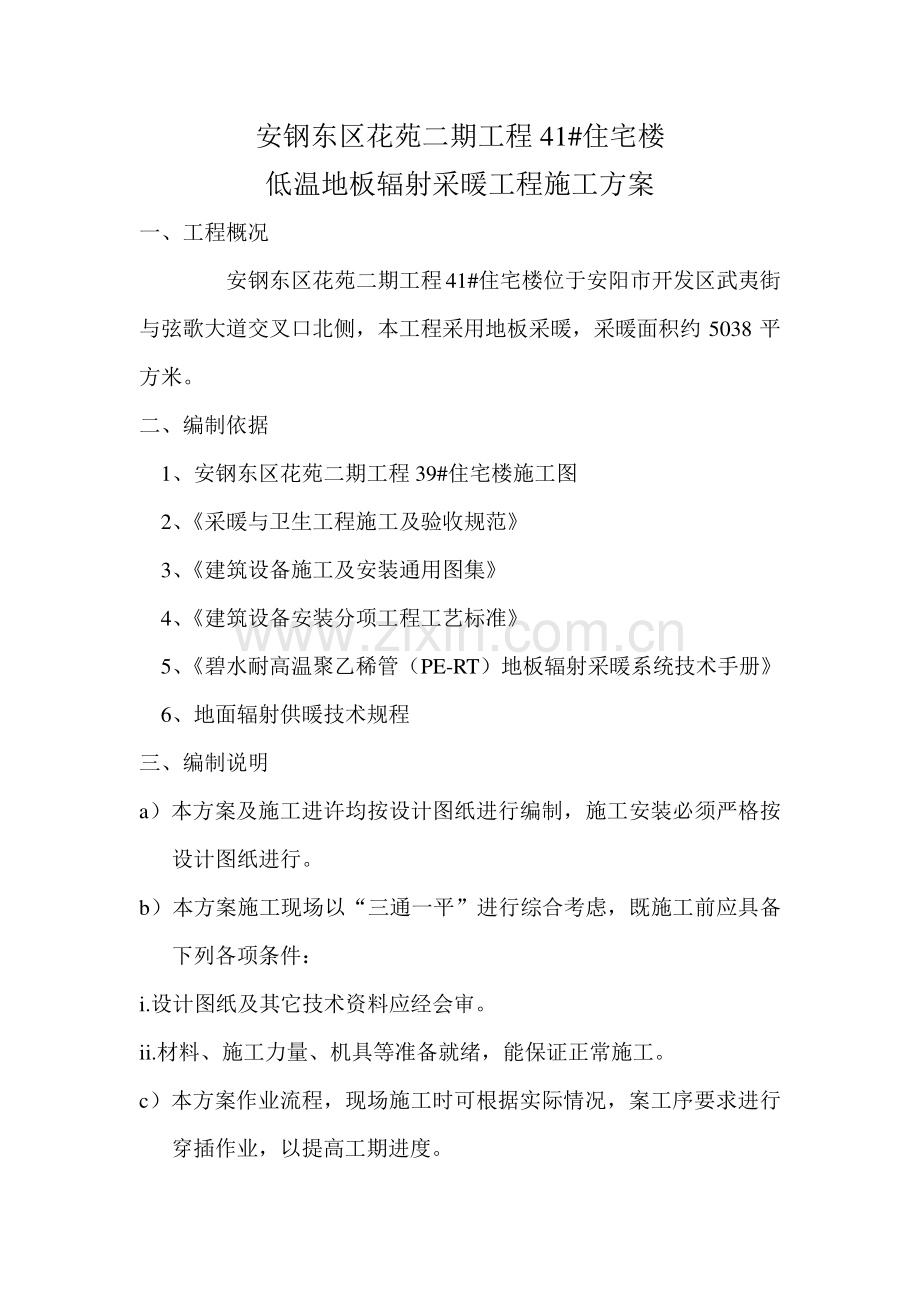

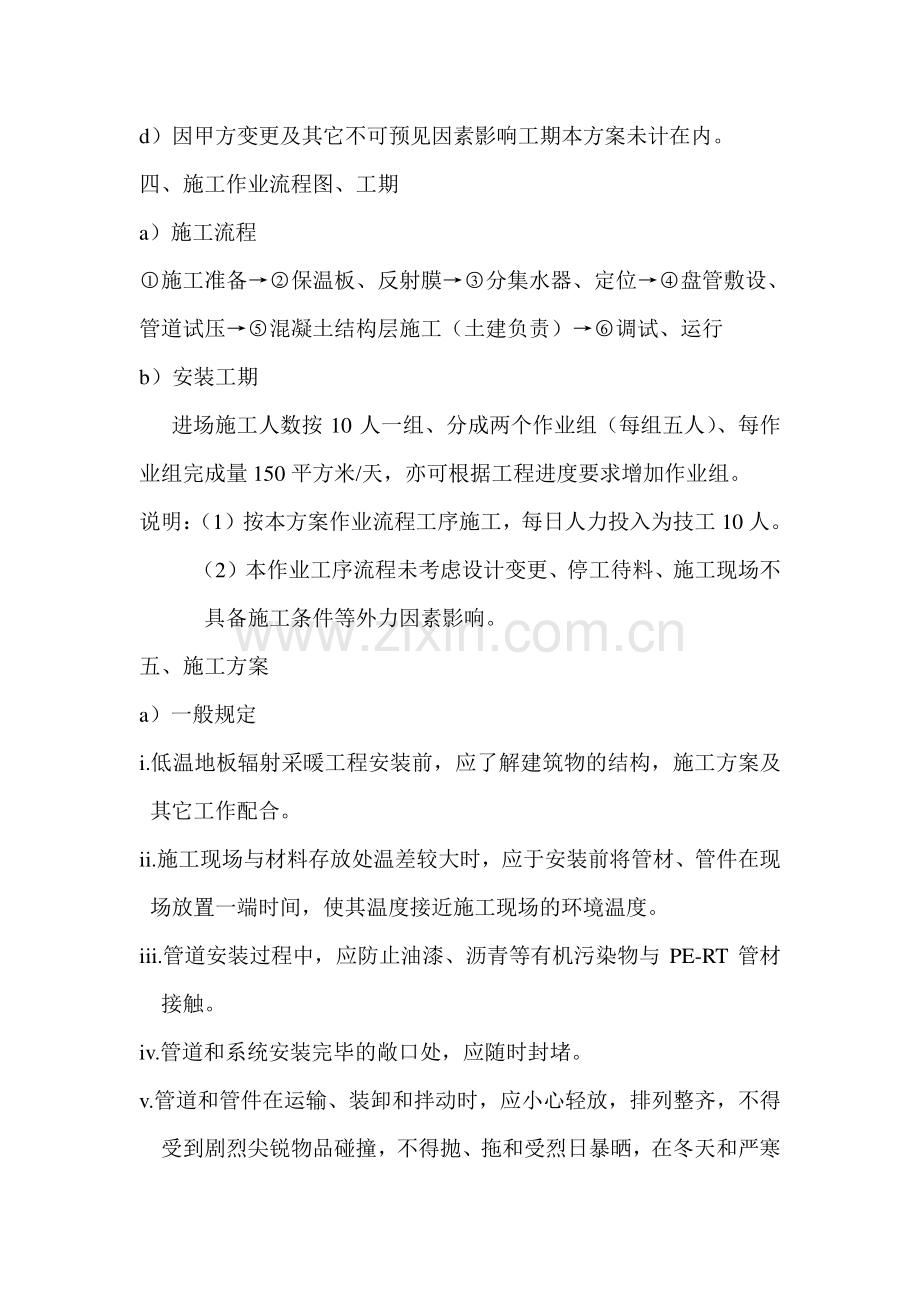

安钢东区花苑二期工程 41#住宅楼 低温地板辐射采暖工程施工方案 一、工程概况 安钢东区花苑二期工程41#住宅楼位于安阳市开发区武夷街与弦歌大道交叉口北侧，本工程采用地板采暖，采暖面积约 5038 平方米。二、编制依据 1、安钢东区花苑二期工程 39#住宅楼施工图 2、采暖与卫生工程施工及验收规范 3、建筑设备施工及安装通用图集 4、建筑设备安装分项工程工艺标准 5、碧水耐高温聚乙稀管（PE-RT）地板辐射采暖系统技术手册 6、地面辐射供暖技术规程 三、编制说明 a）本方案及施工进许均按设计图纸进行编制，施工安装必须严格按设计图纸进行。b）本方案施工现场以“三通一平”进行综合考虑，既施工前应具备下列各项条件：i.设计图纸及其它技术资料应经会审。ii.材料、施工力量、机具等准备就绪，能保证正常施工。c）本方案作业流程，现场施工时可根据实际情况，案工序要求进行穿插作业，以提高工期进度。d）因甲方变更及其它不可预见因素影响工期本方案未计在内。四、施工作业流程图、工期 a）施工流程 1施工准备2保温板、反射膜3分集水器、定位4盘管敷设、管道试压5混凝土结构层施工（土建负责）6调试、运行 b）安装工期 进场施工人数按 10 人一组、分成两个作业组（每组五人）、每作业组完成量 150 平方米/天，亦可根据工程进度要求增加作业组。说明：（1）按本方案作业流程工序施工，每日人力投入为技工 10 人。（2）本作业工序流程未考虑设计变更、停工待料、施工现场不具备施工条件等外力因素影响。五、施工方案 a）一般规定 i.低温地板辐射采暖工程安装前，应了解建筑物的结构，施工方案及其它工作配合。ii.施工现场与材料存放处温差较大时，应于安装前将管材、管件在现场放置一端时间，使其温度接近施工现场的环境温度。iii.管道安装过程中，应防止油漆、沥青等有机污染物与 PE-RT 管材接触。iv.管道和系统安装完毕的敞口处，应随时封堵。v.管道和管件在运输、装卸和拌动时，应小心轻放，排列整齐，不得受到剧烈尖锐物品碰撞，不得抛、拖和受烈日暴晒，在冬天和严寒 气候中，更须特别注意。vi.安装前，应对材料进行仔细检查，清除管材管件内外的污垢及杂物。b）施工工序 i.检查确切铺设低温地板辐射系统区域内的隐蔽工程全部完成。ii.清理铺设地板辐射采暖系统场地。iii.完成有防水要求处理施工。iv.铺设复合保温层、粘贴反射膜。v.分集水器定位及安装。vi.敷设加热盘管，按设计循环方式敷设。vii.安装系统打压实验、验收。ix.加热盘管带压充填豆石混凝土。x.地面面层施工。c）技术要求 i.低温地板辐射采暖系统工程施工中，应避免上述施工工序在同一作业上交叉作业。弯曲部分不得出现硬折弯现象，弯曲半径不应小于管外径 5 倍，连接分水器的直管尽量靠里。ii.胶必须使用环保型。iii.当地面铺设面积超过 30 必须加伸缩缝。iv.边缘片材要求宽度 0.50mm。v.要求低温地板辐射采暖系统区域内场地，表面平整干净，不允许有凹凸不整现象。不允许地表面有砂石和其它杂物，分界面应光滑、平整。vi.加热盘管应按设计要求敷设，加热盘管用“U”型骑马固钉在苯板上，间距 0.50.7m 左右，加热盘管弯曲处，视情况采用“U”型骑马固钉适当加密。vii.PE-RT 管在敷设前必须检查外观质量，清理内部污物，有外伤、破损者不准使用。ix.系统按设计工作的 1.5 倍（但不小于 0.6MP）进行水压试压，稳压检查 1h 内降压不大于 0.05MP，且不渗不漏，分集水器型号、规格公称压力及安装位置高度应符合设计要求。x.应确保豆石混凝土厚度达到设计要求，防止影响地板层整体强度，豆石混凝土强度不应低于 C15，粒径不大于 5mm，同时应按设计要求加入防砼龟裂添加剂（有土建负责）以增强豆石混凝土层强度及防止受热龟裂。1、进入施工现场人员应穿软底鞋，严禁穿带钉鞋进场，除施工专用工具外，严禁其它铁器进场。2、施工完成的低温地板辐射采暖地面严禁大力敲打、冲击。严禁在地面钻空开洞、射钉等作业。3、加热盘管带压不低于（0.4MP）进行填充混凝土，轻轻的夯实和找平，混凝土凝固后方可泄压，填充混凝土时，应避免加热盘管浮动，不要使砂浆进入保温层及沿墙保温带的接缝内。4 质量管理措施 i.认真贯彻操作者对工程质量全面负责的方针，认真执行工艺操作规程，坚持按图纸施工，认真执行自检互检制，发现问题及时处理，不留隐患，在任何情况下不可借口进度快慢忽视工程质量。ii.定时对在施工项目组织检查，以杜绝隐患，为竣工打下良好基础。5、技术管理（1）、为确保工程质量，相对的固定技术人员和施工队伍，以便不中断地全面掌握工程情况，避免发生问题。（2）、按图纸施工，认真执行规范规定及工艺标准，坚持不减少工序施工，不颠倒工序施工，树立文明施工的职业道德。6、安全文明生产措施（1）、进入现场必须戴好安全帽。（2）、不得在 PE-RT 管上绑安全带或架设架子。（3）、使用电动工具修理前要扣紧袖口，严禁戴手套。（4）、现场应建立安全制度，对每次查出口问题要责成专人及时解决。7、施工验收（1）、低温地板辐射采暖工程，应根据工程特点中间验收和竣工验收，中间验收应由施工单位合同建设单位进行，竣工验收应由主管单位组织施工、设计、建设单位和有关单位联合进行。（2）、分项、分部工程的质量均应符合设计要求和本方案的有关规定，竣工验收时应具备下列条件：1施工图及设计变更文件。2主要材料、零件、制品的设备的出场合格证或实验报告。3中间验收记录和隐蔽工程验收记录。4水压试验记录和工程质量记录。5工程验收时应重点检查和检验下列各项：a、分、集水器规格、型号是否符合设计要求，其定位安装是否正确。b、加热盘管是否按设计要求敷设，其固定是否牢固可靠。c、加压后，稳定 1 小时后，降压不超过 0.05MP为合格。8、运行调试（1）低温地板辐射采暖系统完成进行中间验收和竣工验收后，应进行调试运行。（2）调试与运行，首先对管道系统进行检查，防止异物进入系统中，同时对系统各环路水力平衡进行调整。（3）向系统供水，供水温度应由 20低温逐渐升温到 40，不允许短时间骤然升温。具体做法以温水循环 1 天，然后日升 3，然后以设计温度进行运行，最高供水温度不得超过 60。（4）非采暖季节运行调试可用清洁水替代，以检查系统水力特性，待采暖时、开始时重复上述调试工作内容。（5）非采暖季节低温地板辐射采暖系统充满水养护。（6）低温地板辐射采暖允许使用压力为 0.6MP。（7）非采暖季节温度低于 5，应把加热盘管中存水吹出。未尽事宜，请参照中华人民共和国地面辐射供暖技术规程行业 标准及有关国家暖通技术规范。安阳市城乡建设有限责任公司 2008 年 4 月 1 人日 地板辐射采暖工程施工方案 工程名称：安钢东区花苑二期工程 39#住宅楼 建设单位：安钢集团金信房地产开发有限责任公司 监理单位：安阳市润安工程咨询监理公司 施工单位：安阳市城乡建设有限责任公司 2008 年 4 月 1 日
