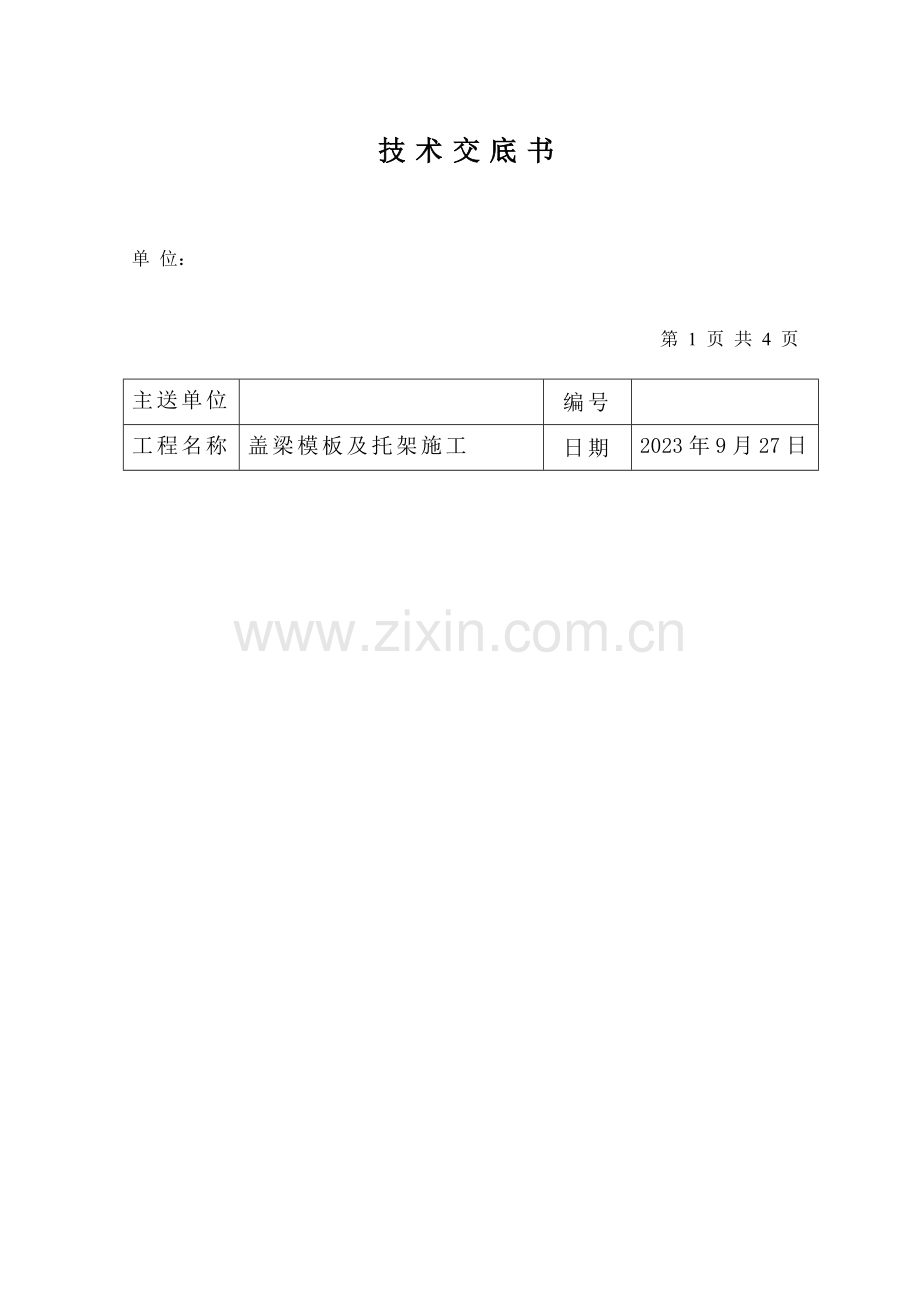

技术交底书

单 位：
第 1 页 共 4 页
主送单位

编号

工程名称
盖梁模板及托架施工
日期
2023年9月27日
内 容：
技术措施：
1、模板：盖梁模板采用定型钢模板，现场施工只负责拼装打磨；
2、托架：托架采用加工成品，现场施工只负责拼装及拆除倒运工作；
3、盖梁抱箍法模板支撑系统
双抱箍支架作为盖梁模板旳支撑体系，承受盖梁模板、钢筋混凝土自重、施工荷载等工况荷载，支架与盖梁间采用顶托作为底模标高调整和落模构造。混凝土及钢筋由人工配合机械吊装。
4、重要部件尺寸

编 制 者：　　　　　　　　审 核 者： 　 批 准 人：
接受单位：　　　　　　　　接受负责人：
技术交底书

单 位：
第 2 页 共 4 页
主送单位

编号

工程名称
盖梁模板及托架施工
日期
2023年9月27日
内 容：
5、工艺流程

双抱箍法托架盖梁施工工艺流程
6、预压预留压缩量
盖梁预留压缩量考虑5mm。
编 制 者：　　　　　　　　审 核 者： 　 批 准 人：
接受单位：　　　　　　　　接受负责人：
技术交底书

单 位：
第 3 页 共 4 页
主送单位

编号

工程名称
盖梁模板及托架施工
日期
2023年9月27日
内 容：
7、托架预压
1）托架预压重量为盖梁重量旳1.2倍，G1砼方量为43m3，盖梁重量为107.5t，G2砼方量为44m3，盖梁重量为110t，G3砼方量为57.8m3，盖梁重量为144.5t；
2）预压分级为预压重量旳0、20%、50%、80%、100%；
3）变形监测频率为4h；
4）预压示意图

编 制 者：　　　　　　　　审 核 者： 　 批 准 人：
接受单位：　　　　　　　　接受负责人：
技术交底书

单 位：
第 4 页 共 4 页
主送单位

编号

工程名称
盖梁模板及托架施工
日期
2023年9月27日
内 容：
质量原则：
1、模板前后、左右距中心线尺寸容许偏差为±5mm。
2、模板表面平整度容许偏差为3mm。
3、相邻模板错台容许偏差为1mm。
4、预埋件中心位置容许偏差为3mm。
施工图纸：
“青岛蓝色硅谷城际轨道交通工程施工资料图 第四篇 第十六册 大任河站至摩天三五站区间 第一分册 第二部分 桥墩及盖梁（A版）2023年8月”
“青岛蓝色硅谷城际轨道交通工程施工资料图 第四篇 第十六册 摩天三五站至博览中心站区间 第一分册 第二部分 桥墩及盖梁（A版）2023年8月”
设计院联络单：
