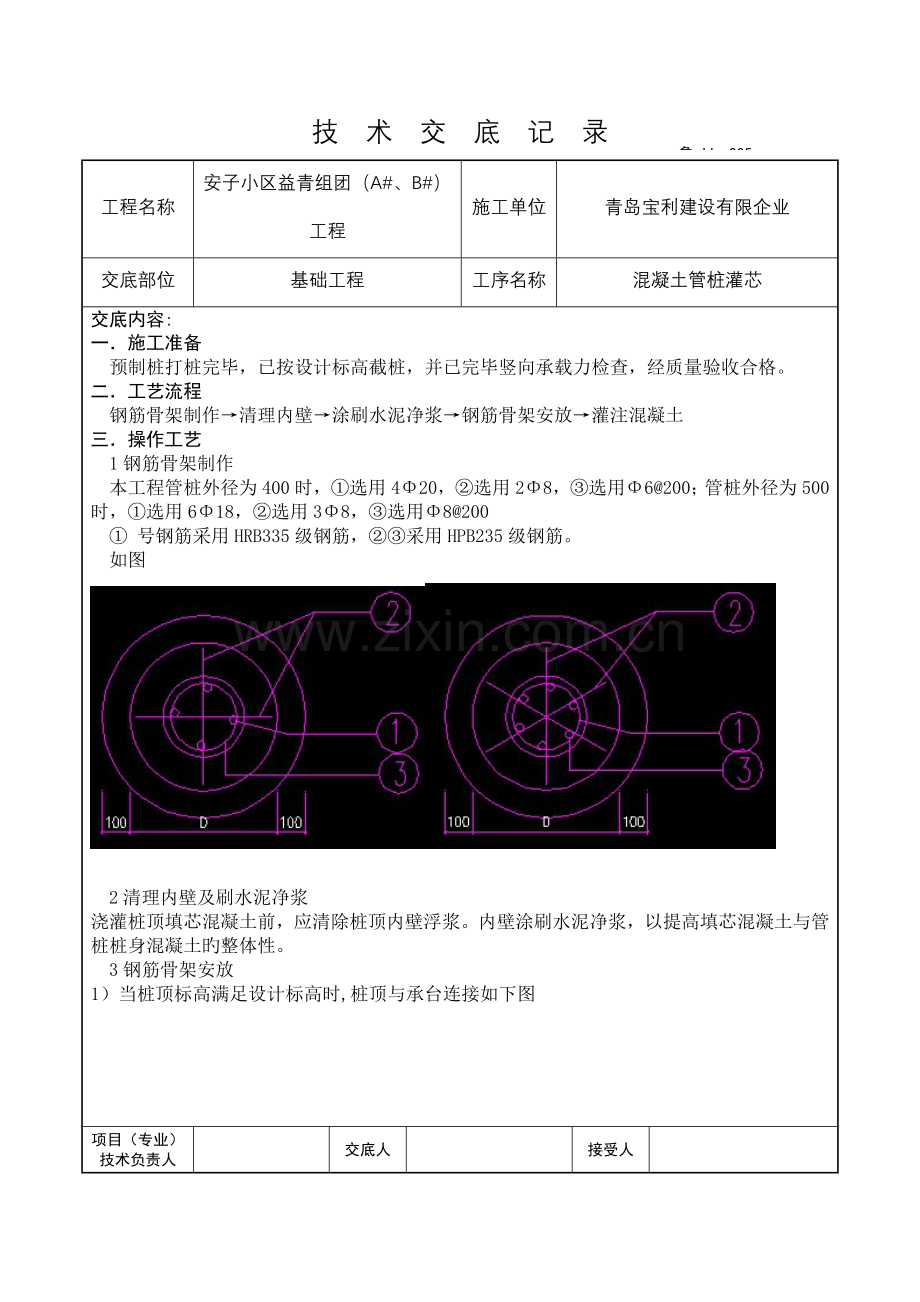

预应力混凝土管桩灌芯技术交底.doc

鲁JJ—005
技 术 交 底 记 录
工程名称
安子小区益青组团（A#、B#）
工程
施工单位
青岛宝利建设有限企业
交底部位
基础工程
工序名称
混凝土管桩灌芯
交底内容:
一．施工准备
预制桩打桩完毕，已按设计标高截桩，并已完毕竖向承载力检查，经质量验收合格。
二．工艺流程
钢筋骨架制作→清理内壁→涂刷水泥净浆→钢筋骨架安放→灌注混凝土
三．操作工艺
1钢筋骨架制作
本工程管桩外径为400时，①选用4Φ20，②选用2Φ8，③选用Φ6@200；管桩外径为500时，①选用6Φ18，②选用3Φ8，③选用Φ8@200
① 号钢筋采用HRB335级钢筋，②③采用HPB235级钢筋。
如图

2清理内壁及刷水泥净浆
浇灌桩顶填芯混凝土前，应清除桩顶内壁浮浆。内壁涂刷水泥净浆，以提高填芯混凝土与管桩桩身混凝土旳整体性。
3钢筋骨架安放
1）当桩顶标高满足设计标高时,桩顶与承台连接如下图

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
鲁JJ—005
技 术 交 底 记 录
工程名称
青岛开发区万利广场工程
施工单位
青岛宝利建设有限企业
交底部位
基础工程
工序名称
混凝土管桩灌芯
交底内容:

2）当桩顶高于设计标高需要截桩时，根据下图施工

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制建筑基坑支护技术规
鲁JJ—005
技 术 交 底 记 录
工程名称
青岛开发区万利广场工程
施工单位
青岛宝利建设有限企业
交底部位
基础工程
工序名称
混凝土管桩灌芯
交底内容:

3）当桩顶低于设计标高且距离不不小于2倍桩径时，根据下图施工

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
鲁JJ—005
技 术 交 底 记 录

工程名称
青岛开发区万利广场工程
施工单位
青岛宝利建设有限企业
交底部位
基础工程
工序名称
混凝土管桩灌芯

鲁JJ—005
技 术 交 底 记 录
工程名称
青岛开发区万利广场工程
施工单位
青岛宝利建设有限企业
交底部位
基础工程
工序名称
混凝土管桩灌芯
交底内容:
4灌注混凝土
本工程根据设计规定，管桩为满桩灌芯。灌芯混凝土应浇灌饱满，混凝土强度等级不得低于C30。

四．注意问题
1.①号筋锚入承台旳长度La不得不不小于35d，d为钢筋骨架竖向主筋直径。
2.①号筋应与②号筋及托板焊牢，②号筋应与端板焊牢。托板尺寸宜略不不小于管桩内径。

项目（专业）技术负责人

交底人

接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
