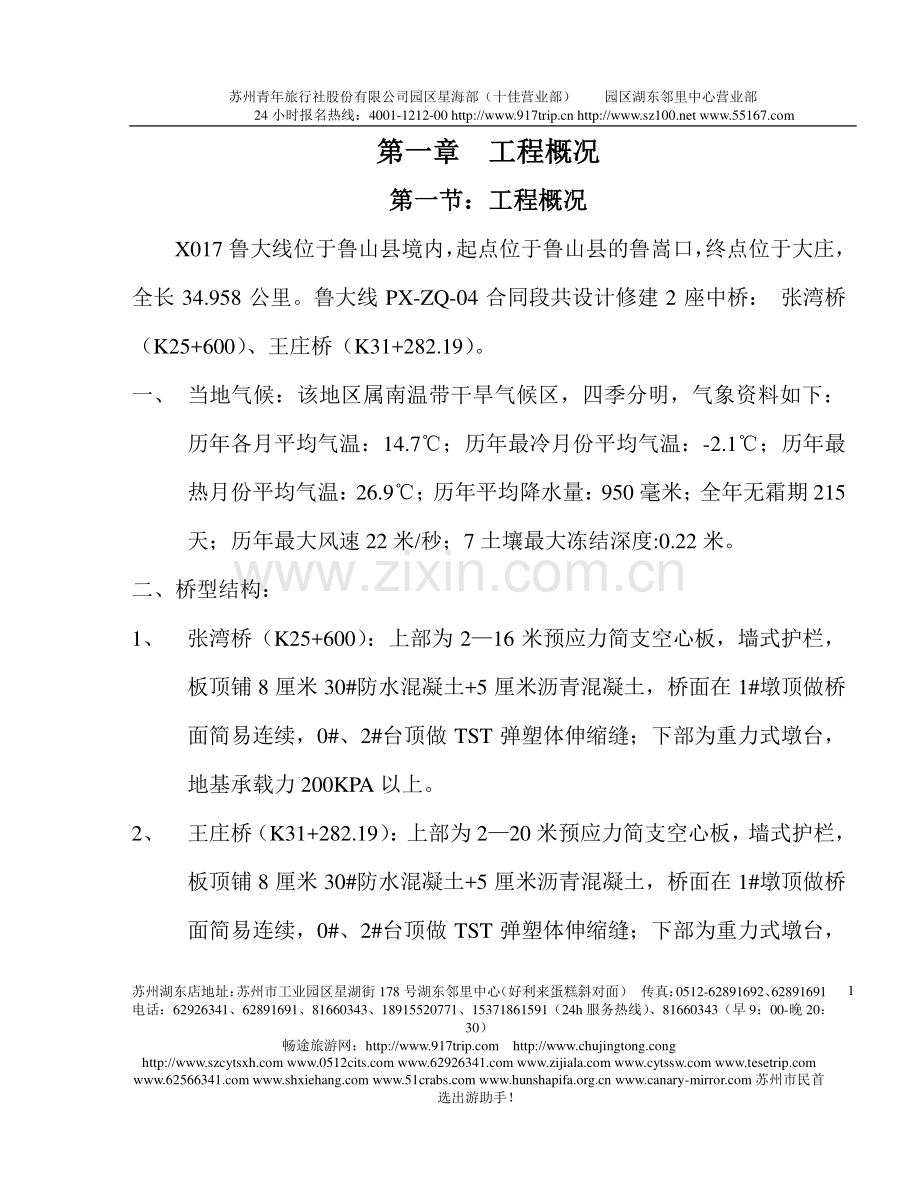

b桥梁施工组织设计(例子)aoehy.doc

苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！1 第一章第一章 工程概况工程概况 第一节：工程概况第一节：工程概况 X017 鲁大线位于鲁山县境内，起点位于鲁山县的鲁嵩口，终点位于大庄，全长 34.958 公里。鲁大线 PX-ZQ-04 合同段共设计修建 2 座中桥：张湾桥（K25+600）、王庄桥（K31+282.19）。一、当地气候：该地区属南温带干旱气候区，四季分明，气象资料如下：历年各月平均气温：14.7；历年最冷月份平均气温：-2.1；历年最热月份平均气温：26.9；历年平均降水量：950 毫米；全年无霜期 215天；历年最大风速 22 米/秒；7 土壤最大冻结深度:0.22 米。二、桥型结构：1、张湾桥（K25+600）：上部为 216 米预应力简支空心板，墙式护栏，板顶铺 8 厘米 30#防水混凝土+5 厘米沥青混凝土，桥面在 1#墩顶做桥面简易连续，0#、2#台顶做 TST 弹塑体伸缩缝；下部为重力式墩台，地基承载力 200KPA 以上。2、王庄桥（K31+282.19）：上部为 220 米预应力简支空心板，墙式护栏，板顶铺 8 厘米 30#防水混凝土+5 厘米沥青混凝土，桥面在 1#墩顶做桥面简易连续，0#、2#台顶做 TST 弹塑体伸缩缝；下部为重力式墩台，苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！2 地基承载力 200KPA 以上。三、设计荷载：汽车超 20 级 挂车120 四、桥面宽度：净7+2*0.5 米护栏；第二节：自然条件第二节：自然条件 鲁山县位于河南省西部，伏牛山东麓，东临煤城平顶山，北接省会郑州，西与洛阳相望，南与南阳毗连。总面积 2407 平方公里，辖五镇十七乡，554个行政村。西南北三面环山，西高东低，山脉连绵，河流纵横，东向开口与黄淮平原相连。水资源比较丰富，发源于石人山东麓的大沙河，由西向东贯穿全境，全县水资源总量 9.4 亿立方米；地处北亚热带和南暖温带交叉处，四季分明，气候温和，日照充足，雨量适中，无霜期长，适宜各种植物生长，冬不严寒，夏不酷热。第三节：工期、质量保证措施第三节：工期、质量保证措施 根据施工招标文件要求：1、工期为六个月，2003 年 6 月 1 日开工，2003 年 11 月 31 日竣工，桥梁工程的施工工艺及工期保证措施见第三章和第四章。3、工程质量：确保全部工程达到国家及交通部现行的工程质量验收标准。确保优良工程。工程一次验收合格率达到 100%，优良率 90%苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！3 以上，并满足全线创优规划要求。详见桥梁工程的施工工艺、质量保证措施。第二章第二章 总体施工组织布置及规划总体施工组织布置及规划 第一节：编制依据第一节：编制依据 一、施工招标文件及设计图纸和各种技术资料。二、2003 年 5 月 16 日在县乡道路管理处举行的标前会议精神，答疑及补疑书等各种资料。三、国家和公路现行施工技术规范、规程及质量、安全技术规程，现行的公路工程质量验收评定标准。四、通过现场实地考察和调查所掌握的资料和信息。五、我公司的综合施工能力、技术实力、现有的机械设备以及近年来参加公路、高速公路等类似工程所积累的丰富施工经验。六、国家现行的有关环境保护和水土保持的法律、法规。第二节：编制原则第二节：编制原则 一、严格遵循施工招标文件规定的内容，达到设计文件的标准，苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！4 充分体现业主的要求。二、仔细考察工程实地、认真研究招标书和有关规定的基础上，充分地考虑了本标段的工程特点及气候情况，合理组织人员、设备、物资进场，科学组织施工。三、成立精干、高效的组织机构，就近调集本单位优秀的专业施工队伍和精良的施工机械设备，齐心协力，全力以赴建好桥梁建设。四、严格按照 ISO9002 国际质量认证体系和项目法施工要求进行施工管理和质量控制。建立健全质量保证体系，强化施工安全管理，使各项工作落到实处，确保本标段工程优质、高效、顺利进行，创造良好的社会信誉。五、严格执行国家有关环境保护和水土保持的法律法规，充分体现干好一项工程，造福一方人民的宗旨。六、积极采用先进的新技术、新工艺、新材料、新设备。七、充分发挥和利用上场机械设备的效能，努力提高机械化作业水平。第三节：施工区段划分及施工队伍部署第三节：施工区段划分及施工队伍部署 苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！5 一、施工组织管理机构一、施工组织管理机构 我公司拟成立“鲁大线中桥建设项目经理部”，全面组织本标段工程的施工，项目部设施工技术科、测试中心、质量管理科、安全管理科、计划财务科、物资设备科和办公室等。拟上场的施工队伍土方机械施工队、桥涵一队、桥涵二队、桥涵三队、房建队。详见施工队伍组成、组织机构及主要负责人表。汝南县路通公路工程有限公司 业主代表 鲁大线中桥建设项目经理部 项目经理 项目总工程师 项目副经理 施工技术科 测试中心 质量管理科 安全管理科 物资设备科 计划财务科 综合办公室 施工组织管理机构施工组织管理机构 苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！6 拟投入本工程主要负责人情况表拟投入本工程主要负责人情况表 拟任职务 姓名 年龄 职称 从事技术和管理工作年限 备注 项目经理 刘振端 38 工程师 16 项目副经理 王勇 38 工程师 16 总工程师 计划工程师 王二华 40 工程师 16 计划科长 财务工程师 陈家芳 47 会计师 23 财务科长 基层质检员 李利 30 工程师 8 土方工程师 吴爱荣 27 工程师 6 结构工程师 袁卫军 37 工程师 6 沥青工程师 祁青云 32 工程师 9 结构工程师 刘洪力 37 工程师 10 结构工程师 徐长建 40 工程师 13 物资科长 土方工程师 王磊 32 工程师 8 施工科长 机械工程师 任建国 44 工程师 19 设备科长 试验工程师 丁红旗 35 工程师 8 苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！7 土方工程师 张卫东 37 工程师 12 试验工程师 陈志全 48 工程师 15 质量科长 土方质检员 刘中华 27 工程师 6 安全科长 土方质检员 李竣 32 工程师 9 基层质检员 张军令 27 工程师 6 总副工程师 姚水林 54 高级统计师 30 二、主要施工技术力量二、主要施工技术力量 根据本标段工程特点，我公司拟抽调足够的经验丰富的各类技术人员投入本工程。项目经理部配备各类专业工程师，纵向由项目经理部总工程师和各施工队主管工程师负责，横向由各类专业工程师形成严密的管理体系。拟上场的施工技术人员资历、职称、职务及拟在本工程中从事的职务情况。详见施工队伍组成、组织机构及主要负责人表。三、施工队伍划分及施工队伍部署三、施工队伍划分及施工队伍部署 根据本标段工程特点及分布情况，将本标段按分类工程划分为三个施工单苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！8 元，即：土方工程为第一单元，由机械队负责施工；桥梁工程为第二单元，由桥涵施工队负责施工；房建工程为第三单元，由房建施工队负责施工。具体任务划分见下表。施工队伍部署详见 PX-ZQ-04 合同段平面布置图。施工任务划分明施工任务划分明细表细表 第三章第三章 施工进度安排及保证工期措施施工进度安排及保证工期措施 第一节第一节:施工进度计划和施工顺序施工进度计划和施工顺序 一、施工顺序一、施工顺序 单位名称 人员 桩号 项目名称 机械队 60 桥涵一队 80 K25+600 216m 预应力简支空心板 桥涵二队 80 桥涵三队 80 K31+282.19 220m 预应力简支空心板 房建队 60 驻地及生产建设 后勤组 20 后勤供应 苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！9 1、施工顺序的安排原则：由于交通便利和施工场地较为方便，施工准备工作和施工阶段的各项工作按全面组织平行施工作业，在三个单元内各自展开。2、施工准备工作：由于本标段交通比较便利。修建施工便道、临时房屋、生产生活用水、工作场地等生产生活设施，配备足够力量尽早完成，为工程尽早开工创造条件。3、桥梁工程：承三个桥涵施工队开工后，紧前安排各自负责的中桥及路基排水的工程施工，为路基土石方施工创造条件。4、土方工程：土方工程施工先考虑以挖作填，取土地段不足时，以取土场取土进行补充，全线土石方合理调配。6、房建工程：工区房建工程施工前先做好防护及排水，避免雨季水大造成不必要的损失，然后陆续展配套工程施工。二、施工进度安排二、施工进度安排 1、开竣工日期：开工日期：2003 年 6 月 1 日，竣工日期：2003 年 11 月 31 日。2、施工进度安排说明：本标段施工进度安排是根据工程数量、工程特点、工程难易程度实事求是苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！10 安排的，全线工程（除桥面系相关附属工程随架梁铺轨进度实施以外）提前 1个月。在铺轨之前我公司将留用一部分施工人员进行线路养护、成品保护，直到全线交工验收为止。3、各主要项目开、竣工日期（1）施工准备：2003 年 6 月 1 日2003 年 6 月 10 日（2）桥涵工程：张湾桥：2003 年 6 月 1 日2003 年 11 月 31 日 王庄桥：2003 年 6 月 1 日2003 年 11 月 31 日 桥面系及其附属工程在铺轨结束后的一个月内完成。（3）土石方工程 房建给排水：2003 年 6 月 1 日2003 年 6 月 10 日 路基土石方：2003 年 6 月 1 日2003 年 6 月 10 日 4、施工进度图表 具体详见鲁大线 PX-ZQ-04 合同段施工进度计划网络图、鲁大线PX-ZQ-04 合同段施工进度计划横道图。苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！11 第二节：临时设施、临时工程及施工总平面布置第二节：临时设施、临时工程及施工总平面布置 一、施工便道：一、施工便道：根据工程招标文件规定，结合现场考察实际，本着少占耕地，尽量不破坏植被的原则，施工便道从就近既有公路引进，引入线选择最佳方案，本标段拟新建便道 300m，搭建便桥 2 座。便道标准为：路面宽 3.5m，每隔 400500m 设一处会让避车台。二、施工用水：二、施工用水：通过现场考察，施工场地均需打井取水，计划打井 2 口，井深 20 米左右，采用水车运输。三、施工用电：三、施工用电：各工地自备发电机，保证施工前期用电和施工用电。四、施工通讯：四、施工通讯：施工通信采用引入程控电话和无线电话相结合的方式，并配备一定数量的对讲机。五、临时房屋：五、临时房屋：鲁大线中桥建设项目经理部设在鲁山县城内，租用民房。其它各施工队房屋考虑搭建和租用民房相结合，生产房屋全部采取搭建。六、取弃土场：六、取弃土场：根据招标书有关规定，本着保护生态环境、水土保持的原则，施工中按照业主指定的取土场按设计数量取土，施工弃土弃在线路两侧就近废弃的沟、地内，施工完成后所有取弃土场均进行复耕或绿化。同时施工中接受当地环保部门的监督和检查，避免因施工方法不当引起的对环境的污染和苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！12 破坏。七、施工总平面布置图七、施工总平面布置图 详见鲁大线 PX-ZQ-04 合同段施工总平面布置图 第三节：工期保证措施第三节：工期保证措施 根据鲁大线 PX-ZQ-04 合同段施工招标文件要求：计划 2003 年 6 月 1日开工。全部工程 2003 年 11 月 31 日竣工。我公司根据自身的施工能力将提前20 天完成全部施工任务，工期保证措施如下：1、就近调遣施工队伍，以最快速度上场施工 若我公司中标，立即抽调具有丰富施工经验的施工管理人员、工程技术人员以及施工队伍组织进场，做到进场快、开工早。2、施工准备充分，保证施工生产连续 本工程地形复杂，但交通便利，因此上场之前要对施工场地进一步进行调查、核实，确定施工便道便桥的准确位置，施工场地布局合理，避免出现因施工准备不充分造成的停工窝工现象，保证施工生产的连续性。3、配齐、配强各类人员 我公司在投标文件中所明确上场的各类施工管理、施工技术以及各工种施苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！13 工技术工人，确保在规定的时间内到位，按各自分工尽快展开工作，为高起点、高标准、高速度干好工程创造必要条件。4、建立岗位责任制，强化施工管理 实行工期目标管理，建立岗位责任制，明确各级管理人员职责，完善考核，各职能部门进行目标管理，围绕工期制定进度计划、工作计划，每月召开工程例会，检查完成情况，及时掌握动态。对未完成进度计划的查明原因，制订改进措施，使工程进度按计划进行，做到月保季、季保年、年保总工期。5、优化施工方案，科学组织施工 根据本工程的施工特点，选择先进的施工方法。工程进场后，根据施工设计，做进一步的现场调查，制定出切实可行的实施性施工方案，充分发挥科技生产力作用，加快施工进度。坚决杜绝计划执行过程中的随意性，使整个施工过程时刻处于受控状态。6、合理资源配置，满足工期要求 根据本工程特点，按施工要求合理配置施工资源，对重点工程重点投入，按施工要求进行规划布置，做出设备进场计划、材料供应计划以及资金使用计划，并在规定的时间内完成施工准备工作。苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！14 7、加强机械设备管理，确保设备完好率 施工队配专职修理技师，定期对设备进行保养和维修，减少设备的故障率，加快施工进度。8、强化质量管理，杜绝返工现象 工程质量的好坏直接影响施工进度，项目经理部成立质量领导小组，严格按照 ISO9002 国际质量认证体系和项目法施工要求进行施工管理和质量控制，配齐专职质检工程师，各施工队队长为工程质量第一责任人。目的在于各施工队要严格按照设计资料和施工规范标准进行施工，确保各项工程一次合格率为100%，坚决杜绝因质量不合格而造成的返工现象。桥涵工程工期保证措施桥涵工程工期保证措施 一、施工顺序及安排一、施工顺序及安排 1、桥梁工程开工后，三个桥梁施工队先行施工各自管段内桥梁，为路基土石方施工创造施工场地，加快施工进度。2、中桥工程按施工组织设计分批开工，首先施工两侧桥台，待混凝土强度达到设计强度后及时进行台背及锥体回填，和区段路基同步施工，一步到位，既保证台后填土质量，又缩短施工周期。苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！15 3、所有桥涵基础开挖及混凝土浇注工作安排在枯水季节，确保雨季来临之前完成，防止水毁基坑和增加抽水工作量。二、物资、设备保证二、物资、设备保证 1、桥涵用材料到现场经检验合格后方可使用，而且进料数量要略微大于使用数量，材料规格、种类、配齐配全。2、自行采购材料在使用之前半个月送抵工地。经核实无误并报检合格后方可使用。3、桥涵施工用配套机械设备必须提前到达使用工地，并提前五天进行试运转，确保其性能正常后方可使用，保证施工生产的连续性。4、防洪、防雨材料必须按有关规定要求配齐、配足，防止天气突然变化和基坑突发涌水。三、其它措施保证三、其它措施保证 1、技术措施：桥涵施工必须按事先制定的实施性施工组织设计所确定的施工方法进行，任何单位不得擅自更改，施工前必须使所有施工人员熟练掌握各项技术标准和施工顺序，确保施工生产顺利进行。2、质量措施：所有分项工程和重点工序开工前进行技术交底，施工中严格苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！16 执行“三检”制度，保证上道工序为下道工序服务，实现质量控制一次验收合格，减少窝工，杜绝返工现象，避免因质量不合格而延误工期。3、安全措施：针对本项目桥涵工程特点，尤其是对有水挖基等重点部位加强防范措施，确保安全施工。工程进度管理奖罚措施工程进度管理奖罚措施 1、目标分解：根据总工期目标，制定单位工程目标计划，分解出工序目标控制标准，以此为基础制定旬、月施工计划。施工计划的编制要符合实际，切实可行，直接下达给施工队，队以此为基础下达给施工班组。2、进度奖罚制度 项目经理部在开工之初就下达各施工生产计划，同时出台奖罚标准，实行工资收入与进度挂钩，充分体现多劳多得。对施工进度有益的“五小”发明创造及合理化建议设立专项奖励基金，经核实无误后直接奖励给发明者本人，充分调动全体干部职工的生产积极性。同时对推广新技术、新工艺有特殊专长和突出贡献的单位和个人也进行奖励。第四章第四章 桥梁施工方案、技术措施桥梁施工方案、技术措施 苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！17 施工工艺和方法施工工艺和方法（一）工程概况（一）工程概况，鲁大线 PX-ZQ-04 合同段共设计修建两座中桥：张湾桥（K25+600），王庄桥（K31+282.19）。（二）施工组织及安排（二）施工组织及安排 二、二、桥梁工程施工方法及施工工艺桥梁工程施工方法及施工工艺 （一）基础施工（一）基础施工 本标段有中桥两座，墩台基础类型为明挖扩大基础。无论在旱地或水中，单位名称 人员 桩号 项目名称 机械队 60 桥涵一队 80 K25+600 216m 预应力简支空心板 桥涵二队 80 桥涵三队 80 K31+282.19 220m 预应力简支空心板 房建队 60 驻地及生产建设 后勤组 20 后勤供应 苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！18 基坑开挖均采用无支护方法施工，遇有地面水时，设置防水围堰，采用装土编织袋砌筑并夹填粘土。本标段桥梁基础所处地质情况自上而下为砂粘土、卵石土及节理发育的玄武岩呈碎石状或片状。地下水可能来自岩石裂隙。1、基坑平面尺寸：施工前根据当地水文与地质情况妥善决定，拟定基坑平面尺寸时考虑以下几点：为便利立模和设置排水沟与集水井，坑底平面尺寸四周各增宽 100cm；基坑边坡遇有粘土层时采用 1:0.5,遇卵石土时采用1:0.75，遇玄武岩层时采用 1:0.25，遇土质变化层时设 50cm 平台；坑顶边缘距围堰内侧或弃土堆有 60100cm 距离作为护道。在基岩内的基坑底部开挖尺寸与基底平面尺寸一致，满灌底层混凝土基础，以增强桥墩稳定性。2、编织袋装土围堰：考虑施工时水深不超过 2m，围堰断面参照下图设置，以保证围堰强度与稳定（防滑与防倾覆）。围堰砌筑前先清除堰底河床上的杂物、树根与石块等。编织袋装土为袋容量的 1/22/3，并用麻袋绳或铁丝缝合。堆码自上游开始，下游合拢，上下左右互相错缝，堆码整齐。在水中堆码时，用一对带钩杆子钩送就位，不许往水中抛掷。3、基坑开挖：开挖时备足抽水设备，以排除岩隙中可能遇到的地下水。苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！19 基坑开挖用反铲挖掘机进行，辅以人工修整，遇玄武岩时采用人工风动工具，必要时使用小爆破。陡坡基坑严禁拉槽开挖，边壁采用 M5 浆砌片石回填反压嵌补。4、扩大基础施工：挖到设计标高后，认真进行基底检验与处理。基底岩层倾斜时将岩石凿平或凿成台阶处理；凿除风化岩层；对碎石（块石）土基底整平后先铺一层 5cm 厚稠水泥砂浆，再立模抓紧浇筑砼，勿使基坑暴露太久。明挖基础均用 M5 浆砌片石回填至基顶。（二）桥墩台身施工（二）桥墩台身施工 1、桥梁墩台身施工工艺流程：见下图 墩台身质量检查 钢筋检查 砼准备、运输 拆模、养护 施工准备 测量、放线 模板安装 钢筋加工、安装 浇筑砼 模板检查 砼试件制作 试件试压 苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！20 2、施工准备（1）、技术准备。详细地阅读桥梁施工图纸、招标技术规范、质量检验评定标准及与桥梁墩台身施工相关的操作规程、规范等。由总工负责与施工技术科一起研究确定最佳科学合理的墩台身施工方案。编制墩台身施工作业指导书和详细的施工技术交底，并逐层落实。对施工作业人员进行岗前再次培训，建立 QC 质量攻关小组。（2）、材料准备。物资供应科根据施工进度要求，对工程所需材料进行统计汇总，集中采购供应。对材料供应商进行考查其供货能力、材料质量、供货时间、数量、信誉，将合格的材料供应商列为供货单位，并签订供货合同。（3）、人员准备。墩台身施工是本标段桥梁施工重点工程，所以项目部选苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！21 用技术过硬，施工经验丰富的施工技术人员任现场工程师。队里选择工作认真、一丝不苟、爱岗敬业的技术员任施工技术员。（4）、机械、设备准备。对施工所需的机械、设备进行清查、检修，保证施工期间的机械、设备的完好率和利用率。并备足一定数量的易损配件和控制性机械、设备。3、测量、放线：采用日本产托福康 JTS-711 型全站仪对墩台身中心桩位、桩距、护桩和施工里程进行测量、控制。采用天津产 ATJ2 水准仪对墩台身高程进行测量控制。4、钢筋加工、安装 钢筋加工采用调直机进行调直，使用切断机对12mm 以上钢筋切断。106mm 钢筋采用剪子剪断，钢筋接长12 以上采用闪光对焊或电弧焊，采用弯筋机进行钢筋加工，现场安装采用双面帮条焊接或等墩粗直螺纹方法接长。5、模板安装 墩身模板采用定型钢模板，台身模板采用大块组合钢模板。墩身模板安装采用 8T 汽车吊吊装，模板固定采用 2T 导链；台身模板采用 8T 汽车吊吊装，模板固定采用对拉螺栓加固。苏州青年旅行社股份有限公司园区星海部（十佳营业部）园区湖东邻里中心营业部 24 小时报名热线：4001-1212-00 http:/ http:/ 苏州湖东店地址：苏州市工业园区星湖街 178 号湖东邻里中心（好利来蛋糕斜对面）传真：[phone] 电话：62926341、62891691、81660343、18915520771、15371861591（24h 服务热线）、81660343（早 9：00-晚 20：30）畅途旅游网：http:/ http:/www.chujingtong.cong http:/ www.canary- 苏州市民首选出游助手！22 6、墩台身浇筑砼 墩台身浇筑砼采用两台 L350 拌和机拌和，后翻式三轮车负责水平运输砼，8T 汽车吊负责砼垂直运输，插入式50 振捣棒振捣。（1）、在每个墩台身位置附近修整便道和吊车停车位，选择合理位置摆放盛料斗，下部垫上枕木和铺好铁板，然后进行浇筑前模板、钢筋检查，最后放置串筒，砼浇筑准备工作就绪。（2）、砼拌和严格按施工配比进行，每次投料均需过磅，本项工作由中心试验室砼工程师负责。装料时严禁将泥土、草皮
