电能和电功率

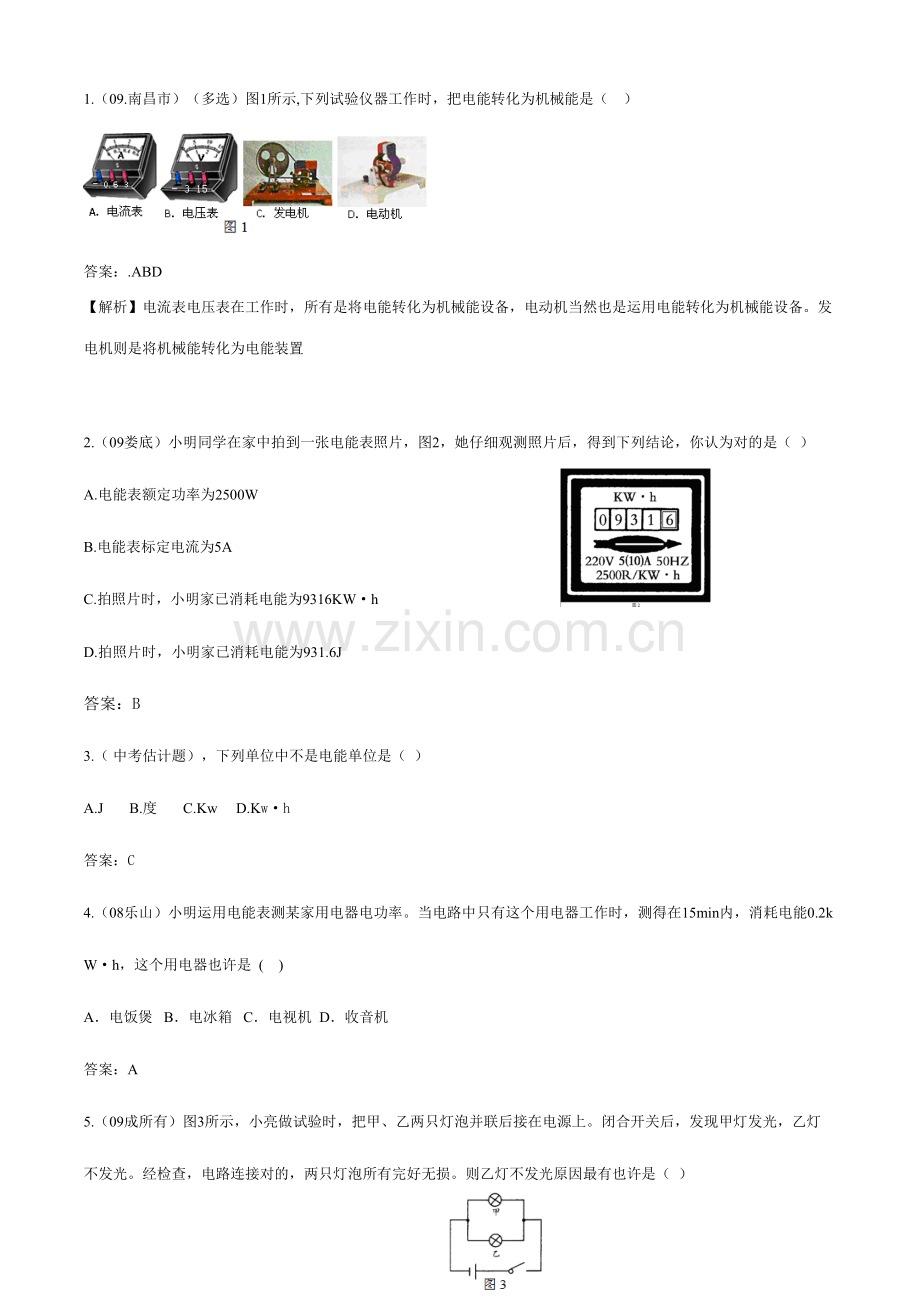

1.（09.南昌市）（多选）图1所示,下列试验仪器工作时，把电能转化为机械能是（ ）

答案：.ABD
【解析】电流表电压表在工作时，所有是将电能转化为机械能设备，电动机当然也是运用电能转化为机械能设备。发电机则是将机械能转化为电能装置

2.（09娄底）小明同学在家中拍到一张电能表照片，图2，她仔细观测照片后，得到下列结论，你认为对的是（ ）
A.电能表额定功率为2500W
B.电能表标定电流为5A
C.拍照片时，小明家已消耗电能为9316KW·h
D.拍照片时，小明家已消耗电能为931.6J
答案：B
3.（ 中考估计题），下列单位中不是电能单位是（ ）
A.J B.度 C.Kw D.Kw·h
答案：C
4.（08乐山）小明运用电能表测某家用电器电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.2kW·h，这个用电器也许是 ( )
A．电饭煲 B．电冰箱 C．电视机 D．收音机
答案：A
5.（09成所有）图3所示，小亮做试验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接对的，两只灯泡所有完好无损。则乙灯不发光原因最有也许是（ ）
A．乙灯实际功率太大
B．乙灯实际功率太小
C．通过乙灯电流远不小于通过甲灯电流
D．乙灯两端电压远不不小于甲灯两端电压
答案：.B
【解析】小灯泡明亮程度由它自身实际功率来决定，在本题中已经阐明电路连接对的，且两只灯泡所有完好无损，故原因就是乙灯实际功率小，发光不明显。
6.（09河池）图4中三电路电源电压均相似且不变，灯泡规格相似，忽视温度对电阻影响.闭合开关,a、b、d三盏灯实际功率大小关系式对的是（ ）
A．Pa＝Pd＝Pb B．Pa＞Pd＞Pb
C．Pa＝Pd＞Pb D．Pa＜Pd＝Pb

答案：C
7.（ 中考估计题）小明家照明用白炽灯泡灯丝烧断了，她父亲将断了灯丝搭在一起后继续使用，发现灯泡比往常更亮，原因是灯丝（ ）
A．电阻变小，电流变大B．电阻变小，电流变小
C．电阻变大，电流变大D．电阻变大，电流变小
答案：A
【解析】灯泡烧断后重新搭在一起，灯丝长度减小，电阻变小，工作电流变大，实际功率增大，故对的答案选A。

8．（09咸宁）一种标有“220V、40W”灯泡接入某电路，测得通过它电流是0.15A，则灯泡实际功率（ ）
· A．等于40W B．等于33W C．不不小于33W D无法鉴定
· 答案：C
9.（09温州）闭合开关后，图5中四个灯泡所有正常发光，其中最亮是（ ）

答案：D
10．（09聊城）图6所示，将灯L1、L2按图甲、乙两种措施接在电压均为U两个电路中，在甲图中灯L1功率为4W，在乙图中灯L1功率为9W．设灯丝电阻不变．下列说法中不对的是（ ）

A．甲、乙两图中灯L1两端电压之比是2∶3
B．L1、L2两灯灯丝电阻之比是2∶1
C．甲图中灯L1、L2功率之比是2∶1
D．甲、乙两图电路消耗总功率之比是3∶2
答案：.D
【解析】由于在甲、乙两图中灯L 1实际功率之比为4：9，根据公式P=U2/R可以得出，在甲乙两图中灯L 1两端实际电压之比为2：3，则深入根据图甲可以鉴定出此时L 1和L 2两端实际电压之比为2：1，根据串联电压关系，则L1、L2两灯灯丝电阻之比为2：1，，根据公式P=UI或P=I2R可以鉴定出甲图中L1、L2功率之比是2∶1，根据串联电路中（也可以根据C答案成果）关系可以懂得甲图中乙功率为2W，总功率为6W，再根据并联电路中P1:P2=R2：R1关系可以懂得乙图中乙功率18W，总功率为27W，故总功率比值为2：9。

11．（09武汉）图7所示，电源电压为6V且保持不变，滑动变阻器最大阻值为20Ω，定值电阻R0为5Ω。闭合开关后，移动滑片，发现能使电流表（“0~0.6A”或“0~3A”）和电压表（“0~3V”或“0~15V”）指针同步达到满刻度线。则R0电功率和电流关系图像也许是（ ）

答案：C
【解析】通过题目条件我们可以鉴定出电压表使用是“0~3V”量程，电流表使用是“0~0.6A”量程，可以鉴定当电流为最大电流0.6A时，其功率为1.8W，故D答案错误；再就是比较A、B、C三个图，电路中电流在滑动变阻器滑片移动过程中不也许为零，当然R0电功率也就不也许为零，故C对的。

12.（09本溪）（多选）图8所示电路,开关闭合后在滑动变阻器滑片由中点向下滑动过程中,下列说法对的是（ ）
A.灯泡额定功率变小
B.滑动变阻器消耗电功率变小
C.电压表达数变大
D.电流表A1、A2示数差值保持不变
答案：.BD
【解析】由于灯泡额定功率和电流、电压等原因无关，故A错误；灯泡和滑动变阻器是并联连接，电压表测量是电源电压，故其示数不会变化，故C错误；当滑动变阻器滑片由中点向下滑动时，其电阻是增大，根据公式P=U2/R可以鉴定其电功率是在减小，故B对的；电流表A1测量是干路中总电流，A2测量是滑动变阻器电流，故其示数差值保持不变，为灯泡中电流，D对的。

13. （09齐齐哈尔）贝贝家将本来照明用一只“220V 60W”白炽灯，换成一只亮度相似“220V 11 W”节能灯。 若每天正常使用5h， 则替代后30天（按30天计算）可节省电能_____kW·h。
答案：13. 7.35
14. （09本溪）学习了电能知识后,小燕观测了家中电能表规格图9所示,她家同步使用用电器总功率不能超过_________W,本月初抄表数图9所示,若本月应交电费66元,且电价为0.5元/度,则本月末抄表达数为__________KW·h，她家本月消耗这些电能可供一盏“220V 40W”字样白炽灯持续工作________h.

答案： 4400 ；5784.8；3300.
【解析】电能表上标有“220V、20A、600r/ kW.h”字样，220V表达额定电压，20A表达许可通过电能表最大电流，她许可电路中同步工作用电器之和即最大功率P最大=UI最大=220V×20A=4400W。本月消耗电能W=66元/（0.5元/度）=132度=132KW·h，本月末抄表W2=W1+W=5652.8KW·h+132KW·h=5784.8KW·h。计算用电器工作时间把t = W/ P可求，注意单位。

15．（09吉林）小明同学想要研究电功率大小和电压、电流关系．她选择了额定电压相似、额定功率相差较大两个小灯泡．她所设计电路图中有一幅图10所示，图中两个小灯泡_____相等，目的是研究电功率和______关系．
答案： 电压 电流

16.（08威海）图11所示，若甲、乙两表为电压表，当S闭合时，两表达数之比为U甲：U乙=3：2．若甲、乙两表为电流表，当S断开时，两表达数比为I甲：I乙= ，此时R1和R2消耗功率之比P1：P2= .
答案：16. 1：3 2：1
【解析】甲、乙两表为电压表，当S闭合时，R1和R2串联，因串联电压之比等于电阻之比，甲、乙两电压表分别测量是电源总电压、R2两端电压，两电压表达数之比为U甲：U乙=3：2，即（R1+R2）：R2=3：2，因此R1：R2=1：2；若甲、乙两表为电流表，当S断开时，R1和R2并联，因并联电流之比等于电阻反比，R1和R2中电流之比等于R2：R1=2：1，甲、乙两电流表分别测量是R2中电流、并联电路总电流，两表达数比为I甲：I乙= 1：3，此时R1和R2消耗功率之比P1：P2= R2：R1=2：1。
17.（ 中考估计题）标有“6V 3W” 甲灯和标有“6V 2W”乙灯，电阻之比是 ；假如两灯并联在同一电路中（电压许可范围内），消耗电功率之比为 ； 假如两灯串联在同一电路中（电压许可范围内），消耗电功率之比为 ，此时两只灯泡两端许可接入最大电压是 V。
答案：17.2：3 3：2 2：3 10

18. (09娄底)今年5月娄底全面开通了3G 通信业务. 你懂得究竟什么是3G通信吗？所谓3G，其实它全称是3rdGeneration，中文含义就是指第三代数字通信，第三代和前两代关键辨别在于：传播声音和数据速度上提高，它可以处理图像、音乐、视频流等多种媒体形式. 如下为某3G LGKT878关键参数：

类型
主屏
参数
电池规格
摄像头像素
通话时
电流
3G

智能
拍照
3.0英寸
480×800像素
3.7伏
1300毫安时锂电池
500万
像素
400mA
该 通话5min，消耗电能是_________J.
答案：444
【解析】由题意思可得该 通话时U=3.7V、I=400mA=0.4A，通话5min消耗电能W=UIt=3.7V×0.4A×300s=444J.

19．（09贵港）图12所示电路中，电源电压保持不变，电阻R2= 20Ω。闭合开关S，电流表A1示数为0.4A，电流表A示数为0.7A，则电阻R1=_____Ω；通电1min，电路消耗总电能为_______ J。
答案： 15 252
20．（09南充）图13所示电路，开关闭合后，当电压表达数从7V变为4V时，电流表达数减小0．3A，若R阻值不变，则该电阻所消耗电功率减小____ ___W，R阻值大小为________Ω。

答案： 3.3 10
21．（ 中考估计题）某电能表表盘上标有“3000r/(kW·h)”字样，将某用电器单独接在该表上工作20min，表盘转过了300转．该用电器在上述时间内消耗电能____kW·h，它电功率是______W。
答案： 0.1 300
22．（09太原）小明在做“测量小灯泡电功率”试验中，已知电源电压为3V，小灯泡额定电压为2.5V（阻值约为10Ω）
（1）她在检查仪器时，发现电流表指针图14所示，则接下来操作是
（2）图15是小明画出试验电路图，请你根据电路图用笔画线替代导线，帮她将图16中未完毕电路连接好，规定：电流表、电压表选择合适量程；滑动变阻器滑片向右移动时，连入电路阻值变小，导线不能交叉．

（3）；经检查无误后，闭合开关，调整滑动变阻器滑片到某一位置，电流表和电压表达数图17所示，则此时流过小灯泡电流是_________A，灯泡两端电压是______V，灯泡实际功率是_________W．
·
图14
（4）变化滑动变阻器阻值，多次测量通过小灯泡电流和它两端电压，根据记录数据，小明画出了小灯泡电流随其两端电压变化关系图像（图18），根据图像提供信息，计算出小灯泡额定功率为______ W，小灯泡灯丝电阻随电压增大而_____ （选填“增大．、“减小”或“不变”）．
（5）（09雅安）将图15中小灯泡更换成定值电阻，且电路连接完好，还可以完毕试验是（ ）
A．探究电流磁场强弱和电流大小关系 B．探究电流和电压关系
C．探究电流产生热量和电阻关系
D．探究电流和电阻关系
答案：（1）调零（校零、把指针调到零刻线处）
（2）
（3）0.22 1.8 0.396（0.4）
（4）0.625（0.63、0.6） 增大
（5）B
23.（09百色）一种具有保温功能电饭锅，从它阐明书上搜集到如下表中数据，电饭锅电路原理图图19所示。请问：

(1)当开关S断开时，该电饭锅是处在保温状态还是加热状态？
(2)该电饭锅正常加热时，电路中电流是多大？
(3)电路中电阻R1、R2阻值各是多大？
(4)若在傍晚用电高峰期，电路中实际电压只有200V，则此时该电饭锅在加热状态实际功率是多大？（计算成果保留整数）

24. （09青岛）图20所示电路，电源电压不变，R1=12Ω，小灯泡标有“6V 12W”（电阻不变）。求：
（画出下列每题等效电路图）
(1)只闭合Sl时，电流表达数为0．8A，则电源电压为多大？
(2)当Sl、S2、S3所有闭合时，将滑片P移动到b端，电流表达数为1．2A，则滑动变阻器最大阻值是多少？
