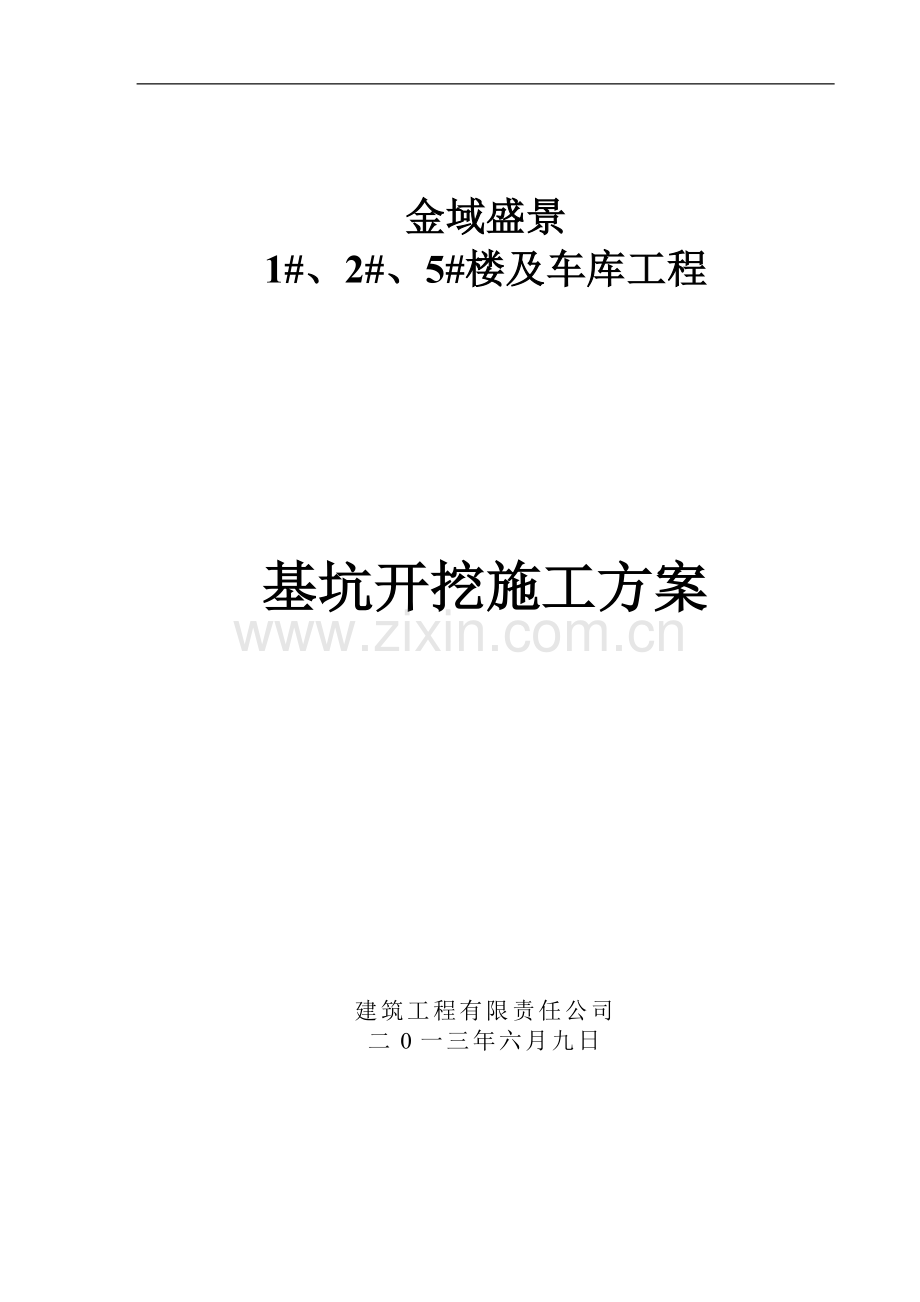

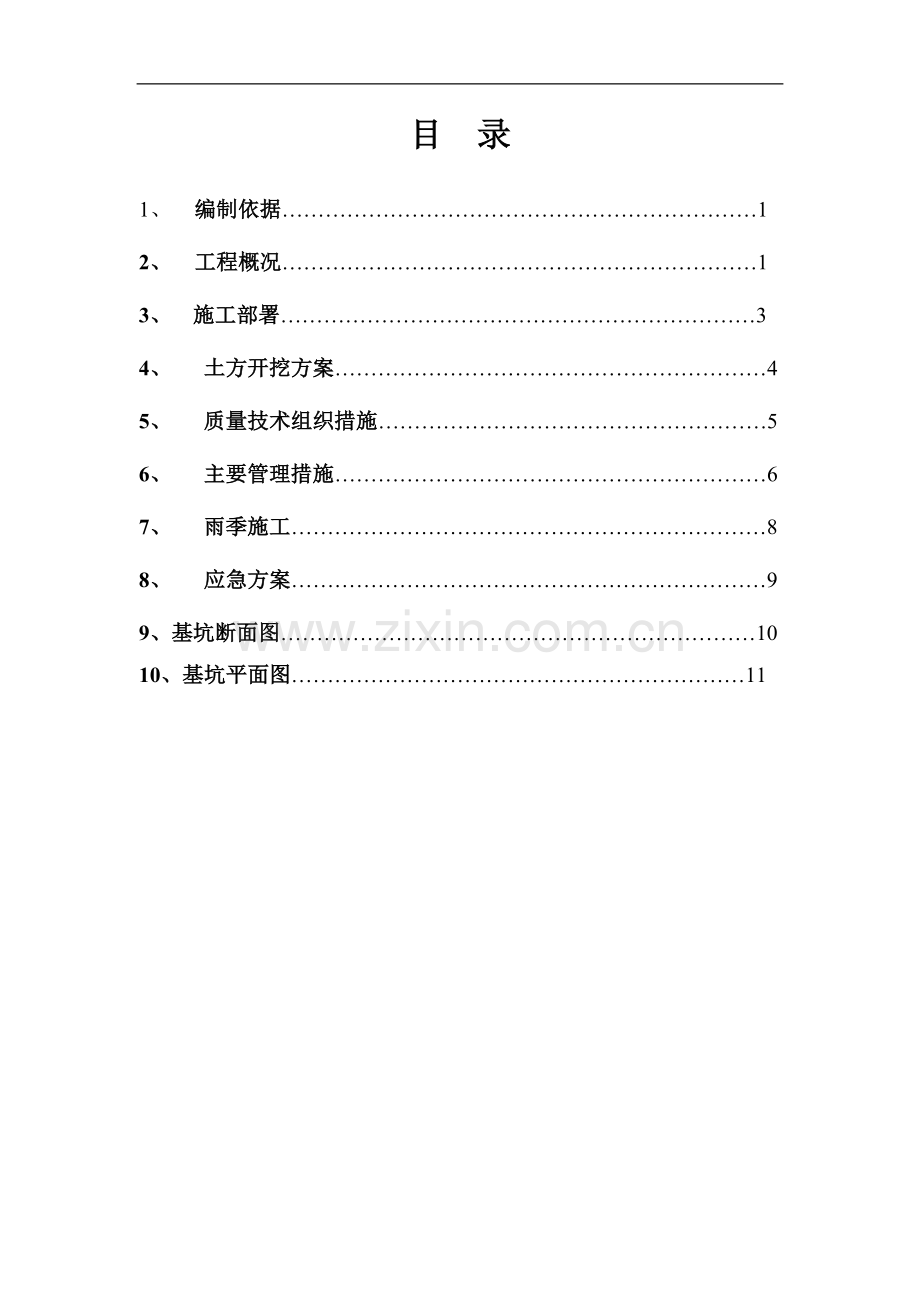

金域盛景1#、2#、5#楼及车库工程基坑开挖施工方案建筑工程有限责任公司二0一三年六月九日目 录1、 编制依据12、 工程概况13、 施工部署34、 土方开挖方案45、 质量技术组织措施56、 主要管理措施67、 雨季施工88、 应急方案99、基坑断面图1010、基坑平面图111、 编制依据该施工方案编制的主要依据：设计图纸、本工程施工组织设计、勘察报告；建设部现行规范、规程。主要规范、规程如下：建筑边坡工程技术规范GB50330-2002建筑与市政降水工程技术规范（JGJ/T111-98）建筑地基基础工程施工质量验收规范(GB50202-2002)建筑施工安全检查标准（JGJ59-99）建筑施工手册（第四版）2003 年建筑工程施工质量验收统一标准GB50300-2001建筑机械使用安全技术规程JGJ33-2001岩土工程手册建筑工业出版社1995 年2、工程概况金域盛景项目位于陕西省渭南市渭白路以南，西二路与西三路之间，该工程地基基础采用CFG桩，桩径400，桩端持力层为5层中砂层，该土层天然承载力特征值为240kpa。开发1#、2#楼，均为32层普通住宅，5#楼为11层，带地下室。本工程拟建建筑基础普遍为深基础，开挖深度一般为68米，现有原地面高程为351.50米，设计桩顶标高7.38米，本工程正负零相当于352.5米。1#、2#楼开挖深度为-6.88米，5#楼开挖深度为-8.08米。3、施工部署1、土方开挖总体施工安排本工程土方开挖主要采用机械开挖方式，人工清底的预留厚度为200mm。 本工程的土方开挖，基底无复杂的标高变化。结合现场实际情况及施工场地总体部署，基坑开挖顺序为：1#、5#楼同时开挖，再挖车库基础，最后挖2#楼，基坑土方开挖从南部向北部挖；车库西边留3米宽不挖，留土做地下室回填。2、主要机械设备计划序号机械设备名称型号/规格单位数量备注1水准仪DZS3台12经纬仪台15挖土机220-7，1.0m3台26外运土车辆每车装15 m3辆153、土方工程施工部署安排为了保证土方开挖的顺利进行，防止塌方等不利现象的发生，根据现场土质情况，土方开挖采用放坡开挖，放坡系数为1:0.5具体方法根据现场土质实际情况确定。如土质不理想，必要时进行局部支撑，直至挖至坑底。具体流程如下：开挖线放样施工机械、人员准备土方开挖先放坡再大面积开挖外运土方基坑周边硬化及排水处理直至基坑底基坑周边排水沟及集水井砌筑。（1）采用2台反铲挖土机、配合15辆自卸车同时进行开挖及外运。挖土采用先放坡再大面积挖土，防止土方边坡失稳塌方。（2）开挖过程中应遵循先南后北的方向，根据挖土实际情况，如有必要事先预留好汽车坡道。（3）开挖过程中应时时测量挖深，通过放坡系数计算开挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。（4）如果到达坑底后发现基底土层与地勘资料不一致应立即通知业主、监理、设计以及地勘部门，以便及时采取措施。（5）基坑开挖后周边应进行硬化及排水沟、集水井砌筑，保证地表水不流入基坑。（6）基坑边开挖边做好周边防护，用钢管及密目网进行安全维护，并设置适当的安全标志及夜间照明设施，确保安全。（7）自卸汽车应提前维修、保养好，以保证在工作过程中安全可靠，外运土期间应用篷布遮盖好垃圾土，防止抛洒。4、土方开挖方案41开挖边线确定： 首先，测量人员根据业主提供的控制点，定出本工程基坑开挖边线；然后按基础筏板砼外边线每边加工作面800定出基坑开挖下口线，再按1：0.5放坡开挖。42开挖方法：1）、机械挖土，随挖土随修整边坡。在开挖至距离坑底500 mm以内时，测量人员抄出500 mm水平线，在基槽底钉上水平标高小木桩，在基坑内抄若干个基准点，拉通线找平。2）、开挖过程中测量人员要随时进行开挖标高测量，控制开挖深度，严禁超挖。3）、开挖至设计标高后，立即进行基坑周边排水沟及集水井砌筑，确保基坑排水通畅，不受水浸泡。4）、开挖过程中应同时进行基坑周边硬化、安全维护及照明措施，保证基坑开挖安全。5）、开挖时机械及运土车辆应由专人指挥，确保开挖顺利进行。43开挖注意事项：1）、坑底及坡顶四周做好排水措施，在地面设置截水沟，基坑内设集水井，采用明排水的方法，沿坑底周围开挖300W*300H排水沟，使水流入1000L*1000B*1000H集水井，用水泵排走，最后排到雨水沟内。防止雨水及地下水浸泡基土，每日及雨天例行检查土壁稳定情况，在确定安全情况下方可继续工作。2）、清底人员必须根据设计标高作好清土工作。3）、机械开挖过程中以及停置和进出场应注意安全，应有专人指挥，随时配合挖运土做好现场清洁工作，做到文明施工。4）开挖的土方应及时清运到指定地点，严禁堆放基坑周边时间过长。5）基坑周边维护及照明设施、警示标志应齐全，人员进出应配备安全用具。44异常情况处理：开挖过程中，施工人员要随时注意观察基坑土质变化及边坡稳定情况，出现异常情况，立即报告。（1）如挖至设计深度后局部有大量於泥及软弱夹层，应立即上报业主，由勘查、设计、监理单位确认后，确定处理方案。（2）开挖过程中如遇滑坡迹象，应立即暂停施工，报告业主并主动采取应急措施，在转移工人的同时，将滑坡现场进行封锁；测量人员根据滑坡迹象设置观测点，以便观测坡体平面及竖向位移，为应急措施提供重要的原始资料。5、质量技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作手进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检，不合格者坚决返工，按国际ISO9002 认证标准与要求进行全过程的质量管理。土方开挖工程质量验收标准：项序检查项目允许偏差或允许值（mm）检查方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高- 503050- 50- 50水准仪检查2长度、宽度+ 200- 50+ 300- 100+ 500- 150+ 100-经纬仪、钢尺3边坡设计要求观察、坡度尺一般项目1表面平整度2020502020用2 m靠尺和楔形塞尺2基低土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。允许偏差值（mm） 检验方法1 标高+0 -50 水准仪检查2 长度、宽度-0 由设计中心向两边拉尺量3 边坡坡度不允许坡度尺检查6、主要管理措施61安全管理及防护技术措施按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全领导小组，工地设专职安全员，全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。保证无重大事故。场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目部位处，符合OHSAS18001标准。基坑的防护1）土方开挖要探明地下管网，防止发生意外事故；2）在距基坑边0.6米周围用48钢管设置两道护身栏杆,立杆间距2米,高出自然地坪1.2米,埋深0.6米.基坑上口边1米范围内不许堆土、堆料和停放机具。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志；3）基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手；4）坑下人员休息要远离基坑边及放坡处，以防不慎；5）施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。62施工现场场容管理措施1）施工现场执行“谁主管，谁负责”的原则，工地项目经理对施工现场管理工作全面负责，一切与建设工程施工活动有关的单位和个人，必须服从管理。2）现场施工道路为砼路面，保持畅通，禁止路面堆放材料、设备；雨季有可行的排水措施，配备1寸污水泵2台，1寸半污水泵2台，现场设置排水沟，及时将现场雨水排入原有雨水管道；3）进入现场的土方机械及材料不用时要堆放整齐，不得混乱，每天安排专人保持现场的整洁；4）进入施工现场的所有人员必须佩带安全帽，非施工人员不准进入施工现场；5）各种机械定期保养，机械操作人员建立岗位责任制，做到持证上岗，严禁无证操作；6）天气干燥时，现场适量洒水，减少扬尘；7）施工现场全体管理人员佩带胸卡。63环境保护措施：1）土方由合格的运输单位施工，并签订运输合同，在合同中明确公司的坏境要求。在现场出入口设专人清扫车轮，并拍实车上或严密遮盖，运载工程土方最高点不超过车辆槽帮上沿50CM，边缘不高于车辆帮上沿10CM，严禁沿途遗洒。并安排专人负责清扫道路。2）施工现场干燥时，应洒水润湿，以防尘土飞扬；3）施工材料不得堆放在施工道路上，以保证运输通畅；64现场消防保卫管理措施1）在施工现场建立防火领导小组、义务消防员、治保会、社会综合治理小组，设一名领导干部具体负责消防保卫工作，并建立每月召开一次例会制度。2）施工现场工作坚持“预防为主，防消结合”的工作方针，认真贯彻中华人民共和国消防法和江苏省的消防条例，逐级落实防火责任制，利用多种形式对员工进行广泛的宣传教育，做到人人重视消防工作；同时将消防保卫工作纳入生产管理议事日程，与生产同计划、同布置、同检查、同落实、同评比。3）参加施工的所有人员，入场前都要进行“四防”教育和考试。坚持每月和重大节日、社会政治活动前教育一次，学习现场的各项规章制度和国家法规，使每一个施工人员做到制度明确、安全生产、文明施工。4）现场采用非易燃材料做临设，施工现场的生活、加工、仓储、办公室与在施工程分开设置；5）易燃、剧毒物品分类专库管理，严格进出库手续，进行易燃、易爆化学危险品操作时，必须保证通风良好，禁止与电气焊等明火作业交叉操作。6）加强现场明火作业管理，严格用火审批制度。现场用火证，统一由保卫负责人员签发，并有书面安全防火技术交底。7）现场设吸烟区，在明显位置贴吸烟管理要求和标志，配备烟头容器和灭火器材，吸烟应到吸烟区，现场其它地方禁止吸烟。8）现场架设照明线路及安装各种电器设备，必须由正式电工操作，非电工人员不准操作；9）施工现场消防器材统一由保卫人员检查，保证灭火器材完好有效，不准他人擅自乱移、乱用；施工现场道路宽度不低于3.5 m。10）对现场的要害部位及成品保护工作，坚持“谁主管、谁负责，谁施工、谁负责”的原则，把责任落实到人，根据现场实行情况，采取减少出入口，分片控制出入人员，具体办法由保卫人员负责制定。7、雨季施工该分项工程将遇雨季施工，雨季施工采取以下措施：1、建立以项目经理为组长的雨期施工领导小组：组长：项目经理副组长：技术负责人、生产负责人成员：项目部各职能管理员及施工队长、各班组长2、工程开工后，施工队伍进入现场首先进行现场排水设计，并按设计要求完成现场排水管道施工，保持现场无积水、施工道路畅通。3、施工现场中所有机械、机电设备采取防雨措施，已开挖的基坑雨后及时排除坑内积水。4、及时收听天气预报，土方开挖尽可能避开雨天施工，施工现场准备足够的塑料布，以备突然降雨时对未达到强度的砼、机械设备、土方等覆盖。5、对地表水进行有组织排放。6.施工技术措施6.1、土方开挖时尽量避开雨天，如遇下雨土方开挖应立即停止，机械设备退场，禁止雨天作业，以防不安全因素的产生。6.2、未做支护的边坡，如遇雨天，应采取塑料布覆盖边坡的方式，防止雨水冲刷边坡，避免不安全因素的发生。6.3、雨天基坑内如有积水，应立即用水泵抽水或其它排水措施，防止雨水泡槽。6.4、雨天作业时，应采取必要的防滑措施。6.5、在基坑的顶面和基坑底面设置排水沟和积水坑，利用抽水泵进行面排水。7、安全生产7.1、加强安全教育，认真作好防洪、防雷、防触电、防火、防风暴、防滑、防暑等工作，通过交底贯彻到班组。7.2、经常检查施工用电，电闸箱、机电设备有完善的保护接零，可靠的防雨、防潮措施。绝缘良好，严防漏电，设漏电保护器，手持电动工具佩带齐个人安全保护用具。7.3、随时检查边坡的稳定情况，如发现边坡有裂缝等不安全因素，应立即停止该处施工，上报项目部安全及技术人员，确定无安全隐患后方可继续施工。7.4、施工电源线的在雨季时要架高，架高高度不低于2m，避免漏电；7.5、尽力改善工作环境，调整作业时间。7.6、雨天作业时，应采取必要的防滑措施。7.7、在基坑底面设置排水沟和积水坑，利用抽水泵进行地面排水。8、应急预案（一）土方坍塌的预防和监控措施1. 施工前，项目技术负责人或施工员应向作业班组进行技术、质量、安全交底，分工明确，责任落实到人。2. 土方开挖时，必须有专人在现场统一指挥，按既定方案和程序施工。3. 对于挖出的泥土，要及时运走或按规定放置，不得随意堆放。4. 施工中应严格控制建筑材料、模板、施工机械、机具或其他物料在坑边堆放，以避免产生过大的附加荷载，造成基坑边坡失稳造成土方坍塌。5. 深基坑开挖完后，应尽量缩短暴露的时间，以防其他不可预见的因素造成基坑边坡失稳造成土方坍塌。6. 基坑开挖过程中，自始至终应作好监测。根据具体周边环境设置监测控制点，按规定每日监测并作好记录，当发现监测数据超标准应及时报告并采取有效措施，防止基坑边坡土方坍塌。（二）基坑土方坍塌现场应急措施当边坡变形过大，变形速率过快，周边环境出现开列等险情时应立即停止施工，根据险情原因采取如下应急措施1. 坡脚被动区临时压重将原预备好的砂包抛（堆）至基坑坡脚；2. 坡顶地面主动区域卸土减载，并严格控制卸载程序；3. 作好排水、封面处理；4. 对险情段加强监测。9、基坑断面图（后附）10、基坑开挖平面图（后附）
