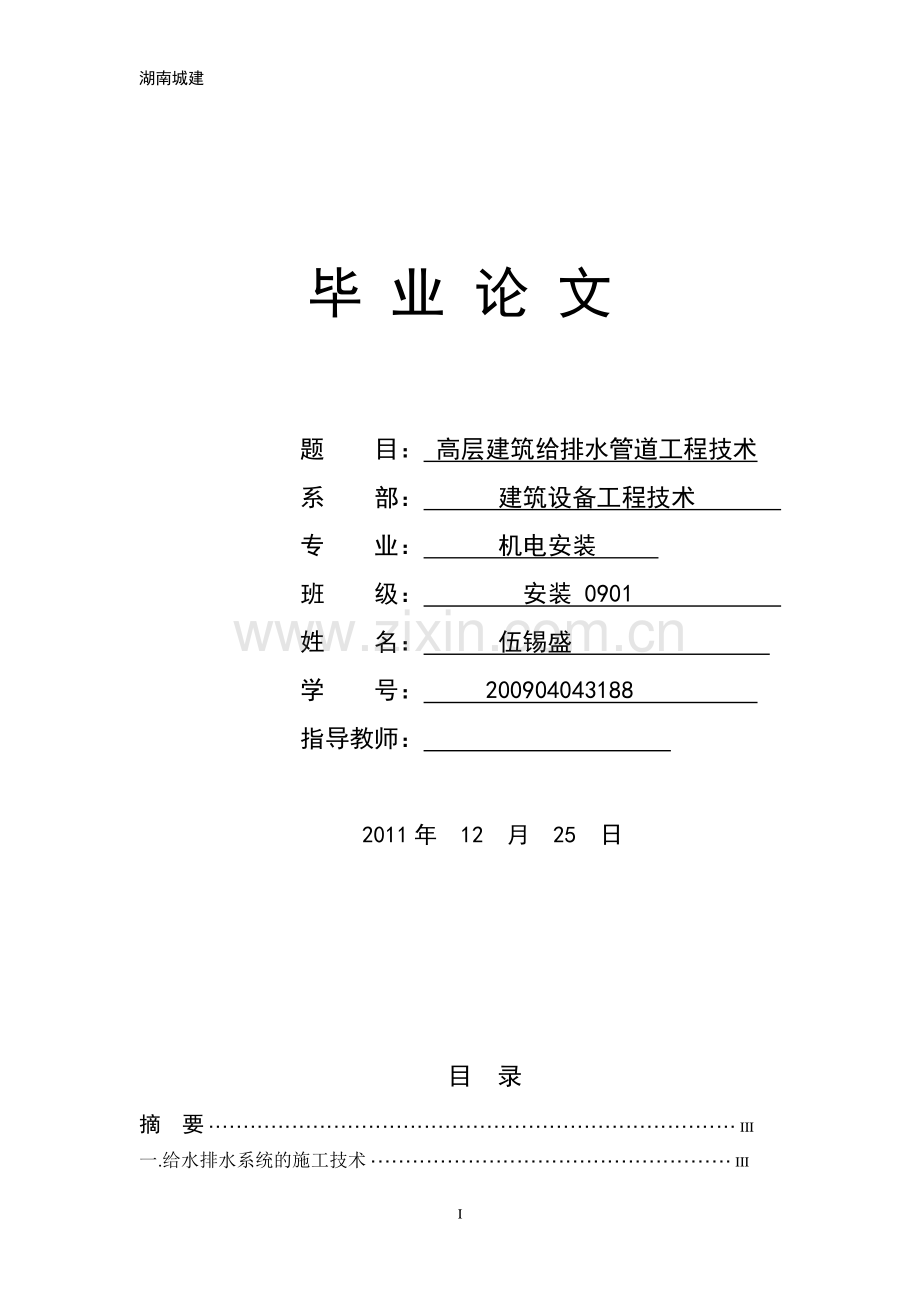

湖南城建 I 毕 业 论 文 题 目：高层建筑给排水管道工程技术 系 部：建筑设备工程技术 专 业：机电安装 班 级：安装 0901 姓 名：伍锡盛 学 号：200904043188 指导教师：2011 年 12 月 25 日 目 录 摘 要 III 一.给水排水系统的施工技术 III 湖南城建 II 1 施工前期准备 III 2 施工步骤。III 3 给水排水管道安装 III 3.1 给水管道的安装 2 3.2 排水管道的安装 2 二对大型多层建筑消防给水系统及可靠性分析与研究 3 2.1、消防给水系统的分类 3 2.2 按消防给水压力分类按消防给水压力可分为高压、临时高压和低压消防给水统 3 23 消防给水系统按服务范围分类 3 三、高层建筑消防给水的几种形式 4 四、消防给水方式的选择 4 五.超高层建筑给水排水设计中的节能、节材研究 5 5.1 避难层集中设置报警阀 6 5.2 屋面雨水落水管兼作喷淋末端试水排水管道。7。5.3 冷却塔的设计及节能运行问题。7 六.浅析居住小区生活消防共用给水系统。8 6.1 以某工程为实例。8 6.2 采用生活消防共用给水系统分析。8。七，排水管道下沉破坏的原因分析和对策。9 7.1 追究其下沉破坏的根本原因，我认为主要有以下几点原因 9。7.2 如何解决好以上问题的几点建议 。9。八建筑给排水施工中的安全和质量管理 10 8.1 建筑给排水的分类。11 8.2 给排水工程中的安全管理。11 8.3 建筑给排水工程中的质量管理。11 8.4 严把分部分项工程质量评定关。12。8.5 节水措施。12 9 结束语 12 谢辞 13 参考文献 13 湖南城建 III 摘要摘要 随着科学技术的发展，生产 工艺的不断改进和提高，给水排水系统日趋向大系统、高参数的方向迅猛发展，因此，对给水排水工程的施工和运行管理的要求也就越来越高。要想使管网达到优质、高效和低能耗运行的目的，除要有合理的设计方案外，给水排水系统安装质量的优劣将会对 Et 后的使用产生极大的影响。为了确保民用给水排水在使用过程中充分发挥其安全稳定和高效的作用，一。给水排水系统的施工技术极其重要一。给水排水系统的施工技术极其重要。1 施工前期准备工作 在施工安装前，应组织人员做好施工图会审，它是业主、施工人员进一步了解工程项目特征的重要环节。通过施工图交底，可以了解到设计者的设计意图，理解设计中所选用的新技术、新设备、新材料;通过会审，可发现设计中的缺陷、错误，解决存在问题，统一各方不同意见，理解本工程的难点、重点。总之，有效的施工图会审是项目施工的首要环节。2 施工步骤 根据现有文献-2 和施工经验，给水排水管道安装一般按如下步骤进行：熟悉图纸和有关技术资料 施工测量放线 沟槽开挖及管沟砌筑 配合土建预留孔洞及预埋铁件 管件加工制作支架制作及安装 管道预制及组成 管道敷设安装 管道与设备连 接 自 控仪 表及 其管 道安 装 试 压及清(吹)洗 防 腐 和保温调试和试运转竣工验收。3 给水排水管道安装 3.1 给水管道的安装。(1)管道安装之前需复测管道地沟，支架是否符合管道安装的标山 东 职 业 学 院 2 高、坡度和坡向。支架间距是否符合图纸和有关规范的要求，同时要考虑到放空和管道运行的工艺需要。(2)法兰焊缝及其他连接件的设置应便于复检，并不得紧贴墙壁、楼板或管架。(3)管道安装施工过程中及完工后，应及时填写各种施工技术资料表格并经签证记录，埋地铺设的管道，应做好试压试验，办理隐蔽工程验收，填写隐蔽工程记录并及时回填，这些施工技术资料均应整理存档。(4)管道穿越剪力墙、梁适宜预留钢套管，但穿越楼板、砖墙、基础和屋面的管道可用塑料套管或预留洞，穿过屋面的管道应有防水层(或土建泛水)和防水帽，管道和套管之间的间隙宜用不燃材料填塞。(5)管道安装工作如有间断，应及时封闭敞开的管口(6)管道安装工作如有间断，应及时封闭敞开的管口。(7)管道连接时，不得用强力对口，也不得用加热管子及加偏垫等方法来消除接口端面的空隙偏差、错口或不同心等缺陷。(8)管子焊接时，直管段两环缝距不应小于 100mill，焊缝距煨制弯头的起弯点不小于 100mill，且均不小于管外径。3.2 排水管道的安装。3(1)排水塑料管必须按设计要求及位置装设伸缩节，如设计无要求时，伸缩节间距不得大于 4m.(2)排水主干管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的 2/3，通球率必须达到 100%。(3)排水塑料管道穿越封闭空间内(如管井、厨卫内)宜增加阻火圈，非封闭空间，可以不加阻火圈(如外墙、阳台)。(4)生活污水塑料管道的坡度必须符合设计或规范要求。(5)在立管上应每隔一层设置一个检查口，但在最低层和有卫生器具的最高层必须设置检查口，其中心高度距操作地面为 lm，允许偏差20mm，检查口的朝向应便于检修，在暗敷立管上的检查口应安装检查门。(6)排水通气管不得与风道或烟道连接，安装应符合规范。4 室内管道的布置管道的正确排列是管路安装中的一个重要环节，特别是对于室内管道。由于管道设备多，使问题尤为突出，现将管道排列间距及避让的基本原则为：气体管路排列在上，液体管路排列在下;热介质管路排列在上，冷介质管路排列在下;保温管路排列在上，不保温管路排列在下;金属管路排列在上，非金属管路排列在下。管线间距的确定。管线的间距以利于对管子、阀门及保温层进行安装和检修为原则。由于室内空间较小，其间距不宜过大，对于管子的外壁、法兰山 东 职 业 学 院 3 边缘及热绝缘层外壁等管路最突出部位距墙壁或柱边的净距不应小于 1OOmm.对于并排管路上的并列阀门的手轮，其净距约 100mm.管路相遇的避让原则为：小口径管路让大口径管路;常温管路让高温或低温管路。二，二，对大型多层建筑消防给水系统及可靠性分析与研究对大型多层建筑消防给水系统及可靠性分析与研究 2.1、消防给水系统的分类 11 按系统的构成和功能分类按系统的构成和功能可分为室内消火栓给水系统、室外消火栓给水系统和自动喷水灭火系统。1室外消火栓给水系统基本设施为室外消火栓、室外消防水池和室外消防供水管网。灭火时，消防车从室外消火栓或室外消防水池吸水加压，从室外进行灭火，或者想室内消防给水系统加压供水。2 室内消火栓给水系统该系统由室内消火栓、消防卷盘、高位消防水箱、增压稳压设施、消防水泵、室内消防水池、消防供水网等组成。灭火时，采用室内消火栓、消防卷盘进行灭火。3自动喷水灭火给水系统自动喷水灭火系统的给水系统是指自动喷水灭火系统中报警阀前的管网和给水设施，主要包括消防水源、消防泵、消防转输泵和消防稳压泵、消防水箱、消防稳压设施水泵结合器等。2.2 按消防给水压力分类按消防给水压力可分为高压、临时高压和低压消防给水系统。1高压消防给水系统是指管网内经常保持灭火时所需的压力和流量，灭火时，不需要启动消防水泵加压而直接使用灭火设备的灭火系统。2临时高压消防给水系统是指管网内最不利点周围平时水压和水量不满足灭火的需要，在水泵站内设有消防水泵，灭火时，需启动消防水泵，使管网内的压力和流量达到灭火时的要求的灭火系统，目前广泛采用的一种消防给水系统也属于临时高压消防给水系统，即管网有稳压泵和气压给水设备等增压设施经常保持足够的压力。在水泵站内设有消防水泵，灭火时，需启动消防水泵，使管网内的压力和流量达到灭火时的要求。23 消防给水系统按服务范围分类 1独立高压(或临时高压)消防给水系统即每幢高层建筑均没置独立的消防给水系统，这种系统安全度高，但管理分散，投资大。到目前为止所建成的高层建筑的消防系统大多数采用这种系统。2区域或集中高压(临时高压)消防给水系统即两幢或两幢以上的高层建筑共用一个泵房的消防给水系统。这种系统便于集中管理，节省投资，但安全度较低。三三、高层、高层建筑建筑消防给水的几种形式消防给水的几种形式 1 高位消防水池供水形式这种供水方式是在高层建筑的屋顶设置大容量消防水池(水池的容积以灭火灾延续时间内所需要的全部消防山 东 职 业 学 院 4 用水)，平时利用生活加压水泵将水一次抽升至屋顶消防水池贮存。当火灾发生时，直接依靠水池中的消防贮水通过室内消火栓给水系统和自动喷水灭火系统进行灭火。除因屋顶消防水池设置高度不够，需要在顶层设消防增压泵以满足建筑最高几层消防设施所需的压力外，无需再设消防专用水泵和相应的控制电器系统。2 消防专用水泵屋顶高位水箱供水形式这种供水方式是高层建筑消防给水设计中采用最多、最易接受的一种方式。在高层建筑屋顶设小容量的高位水箱，一般和生活用水合用，并且满足 10min 的消防用水量。在建筑物底层(地下室)或室外设消防专用水池、水泵及泵房。与高位消防水池供水方式最大的不同点在于消防供水灭火的任务主要是由消防专用水泵来完成。从建筑的高度及分区情况看，该供水方式又可分为一次加压供水，分区并联加压供水及分区串联加压供水三种形式。一次加压供水适用于建筑高度在 50m 以下，且不需要分区供水的高层建筑。分区并联加压供水或分区串联加压供水，用于建筑高度超过 50m，且需要分区减压供水的高层建筑。3 消防气压罐供水形式该种供水方式与其他供水方式的不同点在于无需另设高位水箱，使消防管网始终处于常高压状态。消防安全可靠性高，但对供电要求严格，需两路电源或柴油发电机供电系统。近几年，该供水方式以其独特的供水形式，不受高度的限制，安装灵活方便，操作简单，自动化程度高，消防出水快，技术上安全可靠等优点，为广大设计者和使用者青睐。在高层建筑消防给水设计中不断被采用。但是，该供水方式耗电较高，经常运行费用大。据调查，该供水方式约有四分之一的能耗用来维修无效压力的区间上而被浪费掉。此外，在需要分区减压供水的高层建筑消防给水设计中，由于每分区都要设一个存有 10rain；消防用水量的大气压罐，可以说是很不经济，很不合理的。四四、消防给水方式的选择、消防给水方式的选择 在选择消防给水方式时，应充分了解建筑物的性质、结构特征、建筑高度、平面布局、防火分区的划分、设备层和避难层的位置等，同时注意以下几个方面：1消防水泵房的位置根据建筑布置以及室外管网的水压，消防水泵房通常设在地下室内。此外，当消防水池同时存有室外消防用水时，消防水池宜设置在下一层，并应保证消防车的消防水泵的吸水高度不大于 6m。当消防水池内只存有室内消防用水时，其位置不受限制，但无论如何都应有直通室外的消防通道。2屋顶高位水箱和中间消防水箱的位置在确定屋顶高位水箱和中间消防水箱时，应与生活给水系统协调一致。这两种水箱通常设在设备层、避难层或专用的水箱间内，并且不宜靠近对安静程度要求较高的房间(包括上下层和相邻的房间)，当中间楼层不宜设中间消防水箱和水泵时，可用屋顶水箱和减压阀联合工作的方式替代中间消防水箱和水泵。屋顶水箱的设置高度应保证消火栓系统最不利点消火栓的静 水 压 力 要 求(设 在 屋 顶 水 箱 间 或 屋 顶 设 备 层 内 的 检 验 用 消 火 栓 除山 东 职 业 学 院 5 外)，当建筑高度不超过 100m 时，最不利点消火栓的静水压力不应低007mPa；当建筑高度超过 loom 时，最不利点消火栓的静水压力不应低于 015MPa。屋顶水箱的设置高度还应保证自动喷泉水灭火最不利点喷头的工作压力不应低于 005MPa。中间水箱的设置高度应保证所在供水分区内的最不利点消火栓或喷头消防时所需的压力。为达到这一要求，通常将该供水分置于中间水箱以下若干层。3供水分区的划分在消防水泵房、屋顶高位水箱及各区中间消防水箱的位置确定后，就可以在它们之间进行进一步的分区。对于自动喷水灭火系统的竖向分区宜。为保证供水的均匀性，将每个竖向分区再划分成若干个小分区，每个小分区由独立的报警阀控制，小分区的最高喷头与最低喷头之间的垂直高差控制在 50m 以内，并在入口压力大于 O42MPa 的人口管上设减压孔板或减压阀。另外配水管道的工作压力应控制在 120MPa 以下。在城市供水管网能保证室内消防供水安全，并且当地主管部门允许消防水泵直接抽水的情况下，可充分利用城市供水管网的压力，单独形成个供水分区。4、消防给水系统的可靠性为了研究系统的可靠度，首先需要弄清系统的功能、失效模式，准确地绘出可靠性框图。通过建立消 l 劣给水 系统 模型，研 究系 统可 靠度 与单 元(组 件)可靠 度之 间的函 数 关系。单元的可靠度可以通过大量的试验确定，由此可确定由若干单元相互组合成的复元体系统的可靠度。系统可以分为非储备系统、储备系统和复杂系统储备系统又可分为工作储备和非工作储备系统。非储备系统实际上是一种串联系统。消防给水系统对供水的要求较高，需要有足够的保证率，故常采用储备系统和复杂系统的形式。在工作储备方式中，可分为并联系统、混联系统、表决系统。在消防给水系统中，主要由消火栓给水系统和自动喷水灭火系统组成，其中各单元(阀门、消火栓、喷头、管道等部件)或设备(水泵、水池、水箱等)的功能，决定了可靠性框图的关系。就两个阀门用管道相连的可靠性框图而言。如果它们的作用是让水流通过，则两阀需同时开启。从 可靠性的角度看，这就是一个串联系统；如果其作用是起截断水流作用，则关闭其中一个阀门就可完成截流作用，该可靠性框图为并联系统。可见同是一个结构，不同的功能可靠度是不同的。五五.超高层建筑给水排水设计中的节能、节材研究超高层建筑给水排水设计中的节能、节材研究 随着整个国民经济的持续快速发展和城市化水平的不断提高，水资源短缺、电力供应短缺和原材料短缺的矛盾日益凸现。因此，对建筑给水排水设计来说，如何对现有设计进行不断优化，以求最大限度的节约每一寸管道、节省每一个阀门、降低每一度电力消耗等，就成为摆在广大给水排水设计者面前的一个不容回避的问题。下面结合笔者在某建筑高度 120m 的超高层建筑给水排水设计中的一些做法，谈谈笔者在落实贯彻“节能、节材”方面的一些做法，以期和广大国内同行共同探讨。5.1 避难层集中设置报警阀。省去减压阀的做法就建筑高度在 120m左右超高层建筑的喷淋系统的报警阀设置来说，通常采用分散设置湿山 东 职 业 学 院 6 式报警阀的做法：在避难层内设置若干套湿式报警阀，供建筑高区自动喷水灭火系统使用；在地下室内设置若干套湿式报警阀，供避难层以下的低区自动喷水灭火系统使用。同时，根据自动喷水灭火系统设计规范(GB5008420012005)的相关要求，湿式报警阀入口压力不应大干 1l2Mpa，在低区湿式报警阀环状供水管道入口设置减压阀组，控制阀前压力不大于 12Mpa。在闭式自动喷水灭火系统设计中，根据计算，喷淋水泵扬程需要18Mpa 在整个闭式自动喷水灭火系统的各个组成部分中，结合相关喷淋产品所提供的技术参数，湿式报警阀的最大工作压力为 12Mpa；普通玻璃球下垂型喷头的额定工作压力为 12Mpa，出厂试验压力为30Mpa；一般水流指示器的额定工作压力为 12Mpa，出厂密封测试 压 力 为2 4Mpa；对 夹 式 安 全 信 号 蝶 阀 的 额 定 工 作 压 力 可 达16Mpa。此外，根据自动喷水灭火系统施工及验收规范(GB502612005)6_2_1 条的规定：“当系统设计工作压力等于或小于 1OMpa时，水压强度试验压力应为设计工作压力的 1 5 倍，并不小于 1 4Mpa；当系统设计工作压力大于 10Mpa 时，水压强度试验压力应为该工作压力加 04Mpa”那么，当系统工作压力较大时，采用无缝钢管以及额定工作压力较大的阀门等材料即可满足系统的设计及施工验收需要。结合上述压力数据，在整个闭式自动喷水灭火系统设计中，作为整个系统中的重要一环，相比之下，湿式报警阀的最大工作压力只有 12Mpa，小于整个系统的其他组件。有鉴于此，自动喷水灭火系统设计规范(GB5008420012005)才要求湿式报警阀入口压力不应大于 12Mpa。在项目设计中，笔者曾作过如下考虑：如果按照常规设计，采取在地下室和避难层分散设置湿式报警阀的做法，在低区报警阀组前的环状管网上分别设置减压阀组。根据设计要求，减压阀组通常采用两组并联，每个报警阀组采用报警阀前后设置控制阀门，并在报警阀前加设过滤器的做法。由于报警阀前后的控制阀门一般采用普通手动阀门，一旦减压阀出现故障的情况下，控制阀门不具备自动关闭功能。因此，两组报警阀组通常不具备故障情况下的自动切换功能，只能手动进行切换。此外，由于报警阀分散设置，从一定程度上增加值班人员的工作强度。为了克SP,fE 区上述不足，进一步确保湿式报警阀的安全，经反复考虑，最终决定把湿式报警阀集中设置在避难层。由于避难层的建筑高度大约在 60m 左右，由喷淋水泵扬程减去报警阀和喷淋水泵问的高差(喷淋水泵设在地下三层)，从而可以确保湿式报警阀阀前压力小于 12Mpa。相比之下，由于报警阀在避难层集中设置，无需在阀前设置减压阀组即可有效保证报警阀不会发生超压，从而可以充分确保报警阀的安全，进一步提高了整个自动喷水灭火系统的安全程度。同时，由于报警阀集中设置，必然利于系统日后的运行管理。5.2 屋面雨水落水管兼作喷淋末端试水排水管道的做法对于高层框架一核心简结构的高层建筑，由于高层建筑本身竖向管道较多，必然需要占用标准层有限的建筑面积。那么，就我们给水排水专业来说，山 东 职 业 学 院 7 能否对现有管道系统进行合理优化，在保证建筑使用功能的前提下，尽可能减少竖向管道数量，既利于节省管材，同时也利于节省 建筑空间。对 于 高 层 建 筑 屋 面 雨 水 排 水 设 计，建 筑 给 水 排 水 设 计 规 范(GB500152003)第 4926 条规定：“高层建筑雨水排水管材宜选用承压塑料管或金属管。”同时，笔者也查阅了国内部分超高层 建筑的设计实例，屋面雨水排水管道多采用热浸镀锌钢管，也有部分采用钢塑复合管。同时，在超高层建筑的喷淋设计中，结合喷淋末端试水装置的设置位置，需设置专门的喷淋末端试水排水管道。那么，在设计喷淋平面的时候，能否结合屋面雨水排水管道的设置位置(对超高层框架一核心筒结构的建筑，雨水管道通常靠外墙设计)，在靠近雨水管道处合理设置喷淋末端试水装置这样设计的话，就可以把屋面雨水管道兼做喷淋末端试水排水管道。从理论上看，这样做应该是可行的。5.3 冷却塔的设计及节能运行问题 通常对于有中央空调冷却循环水系统的建筑，结合高层(多层)建筑主楼、裙房和室外场地的关系，合理选择冷却塔的摆放位置，对于节省造价、降低目后运行成本有着重要意义。在冷却塔的设置位置方面，当建筑专业和室外环境允许的情况下，在室外场地上(绿化意内)直接设置冷却塔也是一个不错的选择。显然，冷却塔的位置距离空调制冷机组越近，相比之下更节省冷却循水管道，也必然利于降低冷却循环水系统的造价和建安成本。同时，冷却循环水管道长度越小，系统管路的水头损失必然降低，利于降低冷却循环水泵的扬程，也就降低了系统日后的运行成本。此外，由于日常地面风速比起高空要小的多。当冷却塔设置位置越低的时候，冷却循环水的飘失水量也就越小，利于整个系统的节水。而且，由于冷却塔设置位置较低，那么冷却循环水系统的补水系统可充分利用市政水压完成，避免了冷却塔补水系统的二次加压，势必从一定程度上降低系统日后的运行费用。同时，如果能够在室外地面上直接设置冷却塔没的话，势必减少了冷却塔在屋面上所带来的屋面荷载，节省了结构造价。在该项目设计中，结合该建筑底层的使用功能，同时，结合该建筑室外场地的情况，把冷却塔设置在该建筑南侧的室外绿地内。考虑美观需要，要求冷却塔厂家对塔体(方形横流式冷却塔)进行适当美化(借鉴电气专业室外箱式变电站的做法：室外箱式变电站经适当美化处理后，其外观效果可作为室外建筑小品)。由于冷却塔设在室外绿地上，为了防止室外落叶进入冷却循环水系统，设计要求在冷却塔的塔顶出风口上设置钢丝网。该系统经过空调季节运转，运行情况良好。同时，根据建成后的实际效果来看，由于室外冷却塔处理得当，相当于一个室外小品，对于丰富建筑环境，起到了不错的效果。随着国家资源供需矛盾的日益突出，在设计中采取一切必要措施，充分贯彻“节水、节材、节地、节能、环保”的设计要求，成为摆在每个给排水设计师面前的一个不容回避的责任。这就需要我们在设计中，充分理解设计中的每个细节，在保证设计功能需要的前提下，从每一个细微之处最大限度的节约每一寸管道、节省每一个阀门、降低每一度电力消耗，充分减少系统建造及运行成本。山 东 职 业 学 院 8 六六.浅析居住小区生活消防共用给水系统浅析居住小区生活消防共用给水系统 在 7 层以下居住小区内使用比较经济，对于有 7 层以上多 层住宅和有高层住宅的组合居住小区，不论从卫生角度还是消防安全角度都是弊大于利。随着城市发展和人们生活水平的提高，住宅建设趋向多样化，居住小区不再是 6 层、多层住宅一统天下，出现了多种不同类型，不同高度住宅的组合，随之带来生活、消防给水系统的设置问题。1 问题的提出通常，居住小区内敷设于室外的生活给水管、消防给水管由市自来水公司负责维护、保养。如果小区内有 7 层以上的多层住宅或是高层住宅，此时按文献1，2的规定，应设置室内消火栓系统。当居住小区内水泵房采用集中设置方式，泵房内设有消火栓泵和生活水泵，则小区总体内设有一根生活水泵出水管接至各幢楼提供生活用水，并有一根或二根(环状管网布置)消防水泵出水管接至各幢楼提供消防用水。供水有关部门提出此时生活消防两根管道分别设置，不便于维护保养，两种管道不易识别，且增加了总体给水管的造价。6.1 以某工程为实例，该工程中小区内除数幢 6 层多层住宅外，还有 4 幢 12 层高层住宅和 2 幢 13 层住宅(均为一梯二户，无地下室)，组合成为以高层住宅为小区中心的一组住宅群体组合。供水有关部门提出了设置集中泵房和室外生活、消防系统两种管合并成一根管的要求，即生活消防共用给水系统，见图 1 所示。平时，生活泵向住宅楼供水；火灾时，消防泵启动向室内消火栓管网供水。为防止火灾时消防泵启动后向屋顶水箱供水，在各幢楼水箱供水管上安装电磁阀或紧急关闭阀。电磁阀与消防泵联动，平常处于常开状态，消防泵启动时电磁阀关闭，保证室内消火栓管网供水。紧急关闭阀则是利用生活、消防两种系统的供水压力不同，消防给水的压力高于生活给水的压力，平常生活给水时处于常开状态；当消防泵启动时，管网内压力骤然升高，阀门紧急关闭，保证向室内消火栓管网供水。6.2 采用生活消防共用给水系统分析 在低压给水系统中生活消防共用给水系统，使室外总体给水管只需敷设一根管道，是比较经济的。文献 E3指出 7 层及 7 层以下的多层建筑居住小区，一般不设室内消防给水系统，由室外消火栓和消防车灭火，采用生活和消防共用的低压给水系统比较经济。防止生活给水的水质二次污染一直是人们重视的问题，当采用生活消防共用给水系统时无法保证生活用水不被污染。由于室内消防给水系统管道内的消防水平时不用，造成长期滞留。随着自来水在管道内滞留时间增长，水质逐渐变差。滞留时间超过 24h 后，管道内的水质变质恶化且有异味，细菌总数大大增长，而余氯为 0。文献4指出，通过设施所供给居民的饮水感官性状不应对人产生不良影响，不应含有危害人体健康的有毒有害物质，不引起肠道传染病发 生或流行。从图 l 可见，由于设于消防立管上的阀门处于常开状态使消防管与生活给水管连通，消防管道内的变质自来水难免掺人生活给水管道，造成生活给水系统的二次污染。山 东 职 业 学 院 9 再者，当消防系统验收试验或住宅发生火灾时，消防车到【达现场，通过消防水泵接合器向室内消火栓管网供水。根据消防规范规定，消防用水可由给水管网、消防水池或天然水源供给。因此，消防车所取水源可以来自室外消火栓、天然水源、游泳池池水、喷泉水景池水等。这些水源中除室外消火栓给水符合国家生活饮用水标准外，其他水源均不符合生活饮用水标准，甚至是不洁净的水，将导致生活给水系统水质被严重污染，后果不堪设想。文献2指出，室内消防给水系统应与生活、生产给水系统分开独立设置。这里也是考虑了“高层民用建筑室内消防给水系统，由于水压与生活、生产给水系统有较大差别，消防给水系统中水体滞留变质对生活、生产给水系统也有不利影响，因此要求室内消防给水系统与生活、生产给水系统分开设置”。该条现已收入中华人民共和国 工程建设标准强制性条文。七，七，排水管道下沉破坏的原因分析和对策排水管道下沉破坏的原因分析和对策 7.1 追究其下沉破坏的根本原因，我认为主要有以下几点原因 .1 在排水管道施工中，没有按要求对排水管线做全面的质量检验，尤其是闭水试验一项有的根本就没做，有的做了也是应付性的。所以排水管道交付使用后，由于管节抹带接口和检查井与管节接触处不严密等原因使管线某些部位产生渗漏，由于长期渗漏致使地层土的流失和产生流沙造成管道的下沉破坏，而致使路面产生裂缝，严重的使路面产生下沉破坏。追究管线渗漏的原因有以下几点：管子材料的本身质量，也可以说是制管质量，水泥混凝土排水管的制造工艺大都采用干硬性混凝土用离心法成型的，不能满足抗渗要求。并且有的生产厂家的排水管的管壁厚度不均匀，管径和接口椭圆度，接口端面的平整度也达不到质量标准的要求。抹带接口处砂浆抹的不严密，管底与地基接触的三角部位没有用砂浆堵严，管口没有进行打坡口的凿毛处理，抹带时管口处没有处理干净没有浇水湿润。检查井砌筑时管壁与红砖接触处没用砂浆挤严，井室外没用砂浆搓缝，井室内抹灰没有压好光。2 接口的材料、构造、形式、设置位置等不恰当，不合理。刚性接口刚度不够，半刚性接口做成了刚性，柔性接口加了刚套，起不到柔性作用。柔性接口的基础未断开，也起不到柔性作用等等。3 因排水管线是线形构筑物，延管线长度的地质情况非常复杂，忽视了地基的变形问题。对排水管道的地基，只作地基承载能力的计算，而忽视了管道地基的伸缩缝，沉降缝的设置问题。特别在地下水位较高而软粘土含水量较大的情况下，地基极易产生压缩变形而使管道下沉。7.2 如何解决好以上问题的几点建议.1 严格执行国家和部颁的工程质量检验标准。管道工程的闭水试验是主要的必检项目之一。我认为不论是污水管道，还是雨水管道，都应逐段做闭水试验。这样，当发现有渗漏的部位可及时进行补救，防止由于排水管道的渗漏而导致地基土的流失，流砂使管道产生下沉破山 东 职 业 学 院 10 坏。2 在排水管进场和使用前，要对排水管进行仔细检查，发现有裂缝和几何尺寸不符合要求的不能使用。为了增加管道的抗渗性有必要在管内壁涂刷一层水玻璃。对检查合格的排水管在下管前先把管两端打成八字坡口，700mm 以上的排水管要打成内外八字坡口，并在抹口范围内进行凿毛处理，以增加砂浆与管壁的粘结力和粘结面积。抹带接口时要将管口清理干净，并浇水湿润，砂浆抹压密实，并要及时进行覆盖养护。3 检查井砌筑时要做到砂浆饱满，砖和管壁接处要用砂浆挤严，井壁外砖缝要用砂浆搓严，井内壁抹灰要抹压密实。.4 因地制宜地选用排水管道和井基础下的垫层 对于岩石地基，一般不宜管道直接铺设在岩石上。因为，管道与岩石硬碰硬，且不可能保证接触面受力均力，这样，在荷载的作用下，很可能将管道压坏，因此宜采用砂垫层，厚度在 15-20 厘米左右。对于含水量不大的粘土，亚粘土，轻亚粘土地基，一般仍可采用碎石做垫层。对于含水量较高的软粘土，淤质性粘土，粉砂质土地基，不应采用碎石之类的垫层，因为在荷载的作用下，地层中的土，砂颗粒和水分将挤入垫屋而产生沉降。为此，宜采用砂垫层，必要时进行换土处理或地基加固处理。5 合理确定排水管道和井基础的结构与形式 在管道基础与护管的形式选定后，所进行的管道横断面结构计算中，一般未涉及基础与护管的强度，也未涉及基础与护管所用材料，但所选定的基础与护管形式的本身构造，已包含有某些计算因素之因。从几年来的实践经验，对于软土，粉砂质土地质，一般管道宜采用 120 度-180 度包角护管，基础宽度宜采用管内径加五倍的管壁厚，基础厚度宜采用 2-2.5 倍的管壁厚，基础混凝土强度宜采用 C10-C15 号混凝土。井底板基础厚度与混凝土强度宜和管道基础相同。管与井的基础是否配筋，取决于结构强度与刚度计算的需要，单纯的从“牢靠”些配点钢筋，我认为是不必要的。另外，要配筋至少满足最小含钢率的要求，否则等于素混凝土。目前，在粉砂质土地层中埋设的排水管道，确实出现质量事故不少。我认为这主要是施工质量问题。现在有一种倾向，为了怕出事故，往往全部采用预应力、自应力承插管、橡胶圈接口、并像给水管那样不作基础，而用砂垫层基础，甚至全包砂层。我认为这样的做法是没有必要的，且浪费资金，还不能保证管道埋设的坡度。在非匀质的粘质土、粉砂质土地层中我认为不论是素混凝土管，还是钢筋混凝土管，在适当的长度位置（约 10 米左右），可设置半刚性接口，当为承插管时，加嵌沥青油麻或青膏泥。当为平口、平接口时，可作沥青麻、石棉水泥、外钢套接口。另外，作内钢套或钢丝水泥接口的办法，我认为不好，主要是易腐蚀，易脱落而通水后不易维修。八八建筑给排水施工中的安全和质量管理建筑给排水施工中的安全和质量管理 水资源是宝贵，看到一则公益广告“最后一滴水将是你的眼泪”，给人们敲响了警钟。对于水资源的节约是每个公民应尽的义务，因为它联系着我们的生活和工作。所以对建筑给排水施工中的安全和质量管山 东 职 业 学 院 11 理由其重要。8.1 建筑给排水的分类 建筑给排水工程分为两个子系统：供水系统和排水系统一定要做到用材质量有保证，安全供水才能无后顾之忧。供水系统主要包括高压消防给水管、生产给水管和泡沫消防管；排水系统主要包括生产污水排水管、生活污水管和雨水及清净下水排水管；此系统的大部分网道是埋地下的，一旦出现问题将会影响设备装置的正常运作，因此加强施工过程的安全和质量管理是十分重要的。8.2 给排水工程中的安全管理 建筑给排水施工过程中对于安全的管理具体要做到如下四个方面：8.2.1 管道安装材料的质量和尺寸标准要统一：安装要符合给水、排水过程施工的标准，用材质量标准要统一，实施要到位，如在排污、雨水管道立管上应设置排水检查，其中心距楼地面为 lm；管道试验压力及介质按设计图纸及施工规范要求进行，不要在施工过程中妄加改动；排水管、雨水管应作灌水试验，确保实施顺畅；管道支吊架安装要根据管道支吊架安装标准图册和设计要求及施工的具体情况来进行施工。8.2.2 给排水、湿式喷淋消防工程监控管理：审核施工单位提交的施工方案和施工技术措施，协助施工单位完善质量保证体系；开工前需组织专业图纸会审，核查与土建、电器等有无故障；审核进场材料的质检报告，主要设备、配件、产品应有出厂日期和质量合格证；参与工程质量事故的处理，组织施工单位办理移交建设单位使用。8.2.3 室内给水管道安装施工质量管理：隐蔽管道和给水、消防系统的水压试验结果必须符合设计要求和施工规范，并办理验收手续，符合标准方才接收，以杜绝隐患；管道及管道支座（墩）严禁铺设在未经处理的松土上，这会由于地势高低不一导致设备安装高低不一，导致断开，破损。给水系统竣工后或交付使用前，必须进行吹洗，保证管道清洁投入使用和用水安全。8.2.4 管道附件及卫生器具给水配件的安装施工质量管理：管道附件安装要注重质量选材，自动喷洒和水幕消防装置的喷头位置、间距和方向必须符合设计要求和施工规范；自动喷洒和水幕消防装置头安装应在管道系统完成试压和冲洗后进行，以防止堵塞和不能正常投入使用，同时应注意与土建吊顶和装饰施工的配合。8.3 建筑给排水工程中的质量管理 8.3.1 实行跟踪监理，加强过程控制 给排水项目施工的质量是在每一道工序、每一个分项工程中创造出来的，而不是靠检验和评定出来的。因此，要求管理人员对每道工序均进行过程控制。特别对于进场的要投入使用的原材料要监理工程师按规定比例和频率进行抽检，确定符合质量要求后才允许使用。合格材料在场内应分类堆放，不合格材料要清退出场。8.3.2 在施工过程中，监理人员要进行跟踪监控督促承包商坚持实行工序施工活动前的操作技术交底制度，向所有参与者明确施工质量要求，由全员自觉维护工程质量，提高质量水平；密切注意承包方在施山 东 职 业 学 院 12 工准备前各阶段对影响施工质量的各方面的因素和是否发生了不利于保证工程质量的变化，以及工艺与操作情况是否始终符合要求等。8.3.3 总监和总监代表要督促专业工程师、监理员认真执行质量安全巡视检查制度，质量控制部门要至少每周进行一次大型巡查活动，要求专业工程师每天至少有 60以上的工作时用于现场巡查，发现和纠正承包商的错误做法，对使用不当材质、使用有缺陷的机械，要责令及时纠正，以免殃及工程质量。8.3.4 若发现承包方有违反合同、施工规范的行为，如材料质量不合格，施工工艺或操作不符合要求，现场上岗的操作工人、技术人员不符合要求等，监理人员有权且应该予以处理。确保制定的各种制度得到实施，质量保证体系得到落实。同时由于环境也对质量产生影响，监理工程师要加强对安全生产、施工的监理力度。8.4 严把分部分项工程质量评定关 分项工程质量是形成工程项目质量的基础，是确保工程项目质量的前提，为确保质量监理工程师要督促和帮助项目经理积极在工人中开展质量控制小组活动，按照建筑安装工程质量检验评定统一标准中规定：各分项、分部工程质量的评定，分先评定后核定两个程序，其质量检验评定的程序及组织参核查检验过程，监理工程师要求参加，且工程项目质量检验、评定及核定程序由监理工程师签证认可，可以对质量评定和核定有效地起到监控作用。另外，要求评定核定用数据说话，以实测数据取代感观印象，确保每一个分项工程质量都在控制之中；如果某分项工程达不到预定的控制标准，就不得进入下一道工序，以工序质量保证工程质量和安全。这样，每一个分项都达到预定标准，每一分部工程至单位工程就定会达到标准。此外对新材料、新工艺的使用评定要持慎重态度，对增加造价、不成熟或没把握的技术绝不批准使用；对于变更要求和技术要核定，要认真地进行审核。给排水施工过程中做了用材、工序、人员等各项指标到位，确保了工程的安全和质量。我国目前由于给排水造成的给水、排水问题令人困惑，造成的水资源得不到合理的利用，水问题已经受到了越来越多的人关注，所以给排水施工过程中，加强给水、排水管道工程的施工管理，提高施工技术水平，确保工程质量，做到安全生产，节能减耗，提高经济效益，保证安全与质量是至关重要的，这样可以减少由于出现水资源浪费的问题，符合社会和经济发展的需要，有利于水资源的优化配置，保障安全用水、排水，可以提高我国生态环境的综合治理水平，保障我国经济可持续发展。8.5 节水措施 8.5.1 增强公民节水意识 对于城市生活用水的广大用户来说，一部分人认为水是取之不尽、用之不竭的，没必要珍惜，节约用水意识极为淡薄。人们对黄河断流、城市用水告急这种水资源紧缺的严峻形势认识不足，对经济发展、人民生活水平提高而使水的需求急速增长的形势认识不足。因此，我们应树立水是一种宝贵资源的观念，节约用水即是节省资源。8.5.2 研制推广节水型设备 8.5.2.1 节水型便器冲洗设备 家庭生活中，便器冲洗水量占全天用水山 东 职 业 学 院 13 量的 30%-40%，因而，研制推广节水型便器冲洗设备意义重大。一般住宅卫生间多为大、小便共用一个便器，且大、小便采用同一冲洗水 量，这 显 然 是 一 种 浪 费。大 便 器 冲 洗 水 箱 一 般 一 次 冲 洗 水 量 为12-18L，而采用双冲洗水量坐便器时，每次冲洗水量为 9L，小便冲洗耗水为 4.5L，约可节约 27%冲洗用水量，可见具有双冲洗水量控制装置的坐便器值得大力推广。8.5.2.2 节水型水龙头 普通水龙头结构落后、质量差、易坏易漏，浪费水量。现在市面上有不少所谓的新型节水龙头，但是有些存在价格高、开关不便、出口水流不均匀、密封材料易损坏等缺点。因此有关部门应严把质量关，防止粗制滥造的水龙头进入市场，同时应重视研 制推广高质量的新型节水龙头。5.2.3 节水型淋浴设施 公共浴室淋浴采用双管供应，因不易调节，增加了无用耗水时间，而采用单管恒温供水，一般可节水 10%-15%；若采用踏板阀，做到人离水停，一般可节水 15%-20%。但目前踏板阀容易损坏，因而，研制更易操作且高质量的控制阀是必要的。
