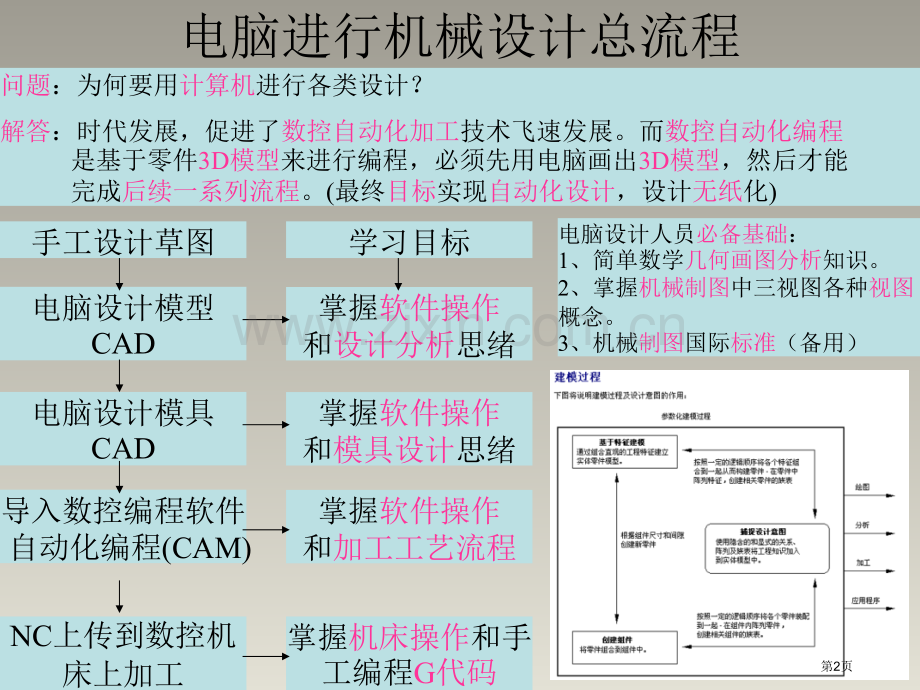

1、制作人:金汉军QQ:12700696网盘:E-mail:版权全部第1页电脑进行机械设计总流程手工设计草图电脑设计模型CAD电脑设计模具CAD导入数控编程软件自动化编程(CAM)NC上传到数控机床上加工问题:为何要用计算机进行各类设计?解答:时代发展,促进了数控自动化加工技术飞速发展。而数控自动化编程 是基于零件3D模型来进行编程,必须先用电脑画出3D模型,然后才能 完成后续一系列流程。(最终目标实现自动化设计,设计无纸化)掌握软件操作和设计分析思绪掌握软件操作和模具设计思绪掌握软件操作和加工工艺流程掌握机床操作和手工编程G代码学习目标电脑设计人员必备基础:1、简单数学几何画图分析知识。2、掌握

2、机械制图中三视图各种视图概念。3、机械制图国际标准(备用)第2页PROE教案标题鼠标键盘功效sec草绘功效prt基础实体工程特征阵列、镜像复制基准特征界面介绍综合串讲曲面编辑曲面设计曲线创建曲线编辑特征失败处理关系式(方程)Asm组件(装配)IGS破面修补高级特征1drw绘图(工程图)零件设计变更高级特征2mfg模具设计高级特征3模架EMX快速选择方法软件工具大观PROE基础实体创建流程:1、选草绘平面:选择视图2、点草绘工具:进入草绘界面画平面图3、用拉伸、旋转(必须画旋转中心线)或扫描等命令得出三维实体。(注:如设计不合理可用右键菜单中编辑定义进行修改)PROE二维草绘总流程:1、画图画图

3、:画出图形大约草图。2、标尺寸标尺寸:用标注工具标出各部分尺寸。3、约束约束:如图形局部有问题,进行约束。如图形无局部问题。则不用做。4、改尺寸改尺寸:修改各部分尺寸数字(值)。PROE实体细节处理:1、在图中加入圆角、倒角、筋、抽壳、孔、拔模等。2、进行镜像、复制、阵列等操作。(注:如设计不合理可用右键菜单中编辑定义进行修改)总操作流程:1、设置工作目录:指定文件保留位置。2、新建:选择类型(注意取名)3、绘制图形4、保留(或用保留副本、备份均可)5、删除旧版本:文件删除旧版本)6、清内存:文件拭除当前或不显示分模总流程:分析阶段:1、分析产品分型面位置。2、依据上步分析,定模具结构和模架。

4、设计阶段:1、调入模型:2、设置收缩率:3、创建工件:即毛坯。4、创建分模线:5、创建分型面:6、分割体积块:7、抽取:将体积块实体化。8、铸模:模拟试模。9、模拟开模:10、出工程图:共享数据+UDF设计词汇第3页机械设计专业英文单词(了解)CAD:计算机辅助设计CAM:计算机辅助制造(加工)CAE:计算机辅助分析CAI:计算机辅助教学画图中单词Point:点Line::直线Circle:圆Surface:曲面Solid:实体Cut:切除Offset:偏移Mirror:镜像Trim:修剪Extrud:拉伸Revole:旋转Sweep:扫描Blend:混合改图中单词Point:点Line::直

5、线Circle:圆Surface:曲面Solid:实体Cut:切除Offset:偏移Mirror:镜像Trim:修剪Extrud:拉伸Revole:旋转Sweep:扫描Blend:混合模具设计单词PartingCore:型芯Cavity:型腔Cool:水路Runner:流道Ejector::顶针Inserts:镶件Slide:滑块Lifter:斜顶Leader:导柱Bolt:镙丝第4页模具设计专业术语模芯PartingCore局部视图PartialView冷料井ColdSlag线切割WireE.D.M轮廊Contour螺纹孔TappingHole连接件Fittings斜针AnglePin接合E

6、ngage替换镶件InterchangeableMoldInserts指定吨位注塑机SpecificPress水嘴接头WaterFittings螺纹EyeboltThread回针StopPin二级顶出针Sub-LeaderdPin镶件MoldInsert加硬Harden唧嘴Sprue设计筒图DesignPreliminary名称块表TitleBlock版本标识RevisionLevel材料清单StockList制模BuildMold手动滑块HandSlide漏水测试LeakTest流道排气RunnerVents抛光DrawPolish侧抽芯SideAction加强筋Reinforcing三角撑

7、Gusset柱子Bossed出模斜度Draft外廊Contour落单会议Kick-OffMeeting装卸孔HandlingHole运输安全带Moldstrap码模槽ClampSlot撑头SupportPillar螺牙1/2-13EyeBolt1/2-13Tap导柱位LeaderPinLocation耐落胶TeflonPaste偏移量Offset水塞WaterLinePlug撬模脚PpySlot重新加工Reworked配件Components赔偿Compensation平面度Parallel倒角Chamfer模胚MoldBase热嘴Hotnozzle火花机Edm熔接线Weildline压机Pr

8、ess晒纹Texturing梯形Trapezoid凸缘、法兰Flange方铁SpacerBlock顶针板EjectorPlate顶针底板EjectorRetainerPlate垫板RetainerPlate后模镶针CorePin拉圾钉StopPin有托顶针ShoulderEjectorPin顶针板导套GuidedEjectionBushing针板导柱GuidedEjectionLeaderPin唧嘴SprueBushing三板模延伸式唧嘴ExtensionNozzleBushing水口板导套RunnerStripperPlateBushing定位圈(法兰)LocatingRing管钉(定位销)

9、DowelPin管状管钉TubularDowel吊环SafetyHoistRing日期印DatingInsert环境保护印RecyclingInsert气顶AirPoppetValve截水口镶件RunnerShut-OffInsert早回EarlyEjectorReturn加速项AcceleratedEjector客户Client产品名PartName产品编号PartNo缩水Shrinkage版本Rev模胚MoldBase下模镶件CoreBlock上模镶件CavityBlock小镶件Sub-Insert下模小镶件CoreSub-Insert上模小镶件CavitySub-Insert行位Slid

10、e行位镶件SlideInsert压条Gib压紧块(铲机)Jaw硬片(摩擦片)WearPlate水口铁RunnerBar上模水口铁UpperRunnerBar下模水口铁LowerRunnerBar弹簧Spring水口勾针SpruePullerPin顶针EjectorPin撑头SupportPillar直身锁SideLock斜度锁Interlock锁模板SafetyBar密封圈ORing喉塞Plug隔水片Baffle波子螺丝Ball-Catch斜顶Lifter控制开关Switch回针ReturnPin斜导柱AnglePin推板StripperPlateA板APlateB板BPlate方铁Space

11、rBlock顶针板EjectorPlate顶针底板EjectorRetainerPlate合模Shutoff空隙槽ClearanceSlot导柱及导套LeaderPinBushing水口拉钩SpuerPuller模框镶件PocketInsert成型热固性塑胶模具ThermosetMold三板模3-PlatMold分型面PartingLine司筒EjectorSleeve垫圈Washer熔接线(夹水纹)Weldline吸针SuckerPin回针板RetainerPlate顶出板Knock-OutPlate电动安全开关Electrical-SafetySwitch脱开CutOfPosition预先

12、决定Preload缓冲器Bumper衬垫Cushion公差Tolerance突然性动作Slam销针Dowel钩槽Gib精磨Finished通框ThroughWindow粘后模StickingCore粘水口StickingSprue夹水纹WeldLine变形Warpage走水不平均FillingUneven走不齐ShortShot挂成品PartHanging漏水WaterLeakage刮花(擦伤)Galling漏电EleLeakage困气AirTrapping温度Temperature注塑模InjectionMold入水Gate试板Sampling压力Pressure倒圆Fillet顶棍Ejec

13、tor顶白StressMark粘前模StickingCav名称块表TitleBlock版本标识RevisionLevel材料清单StockList斜导柱(斜边)AnglePin倒扣Under-Cut披峰Flash缩水Shrinkage氮化Nitride不规则四边形Trapezoid连续Consecutive雕刻Engrave分模面PartingSurface擦位Shut-Off(S/0)加硬Harden丝印Silkprint设计简图DesignPreliminary不干胶AdhesiveSticker导向针GuideDin公差Tolerance线切割Wire-Cut电火花Edm抛光Polish

14、ing蚀纹Texture探热针Thermocouple三打螺丝毫(限螺丝)StripperBolt盖板CoverPlate齿轮Gear油唧HydraulicCylinder司筒EjectorSleeve轮廓Contour螺纹孔TappingHole连接件Fittings斜针AnglePin接合Engage替换镶件InterchangeableMoldInserts指定吨位注塑机SpecificPress水嘴接头WaterFittings螺纹EyeboltThread二级顶出针Sub-LeaderPin镶件MoldInsert锁定位Lock楔子(铲鸡)Wedge高产量模量HighVolumeRu

15、nningMold剖面图CrossSection模具结构MoldConstruction模芯PartingCore局部视图PartialView热流道Manifold热嘴HotNozzle型腔数CavNo模号MoldNo第5页鼠标、键盘功效技巧:学习时注意看命令提醒,并记住操作流程。鼠标、键盘在软件中功效:左键:选择线条、物体、画线取点右键:快捷菜单、切换预选加亮旋转:按住鼠标中键拖动平移:Shift+按住中键拖动缩放:滚动滚轮确认:Enter(回车键)、按下中键取消:Esc(取消键)、点X图标构建(实线变点划线):Ctrl+G全选:Ctrl+Alt+A缺省视图:Ctrl+D缩放&旋转:Ctr

16、l+中键删除:DEL点图标第6页操作界面介绍软件界面组成元素:标题栏、菜单栏、工具栏、导航器(包含模型树和层树)、绘图区、信息栏(命令提醒)、状态栏(解释区)、过滤器等。总操作流程:1、设置工作目录2、新建草绘(注意取名)3、绘制图形4、保留(或用保留副本、备份均可)5、清内存(文件/拭除/当前或不显示)注意取名:只能用英文字母和数字练习二维绘图工具(*.sec)练习三维绘图工具,实现零件建模(*.prt)对画好3D零件进行装配(*.asm)NC加工或模具设计(*.mfg)工程图设计(*.drw)图框、标题栏设计(*.drw)第7页界面总观菜单栏选择过滤器设计绘图区工具栏导航器控制栏提醒区模型

17、树层树命令解释区基准工具工程特征基础特征第8页工具栏总观第9页工具栏总观1第10页快速选边(链)方法2、按Ctrl键依次点选此边2、按Shift键点选此面依次选择曲面链选择1、曲面链选择2、按Ctrl键再次曲面链选择2、按Shift键依次点选此边1、点选此边1、点选此边1、点选此边多曲面链选择边界链第11页快速选面方法环曲面选择选择与第一面共边面1、选择此面2、按Shift键选择此边实体曲面选择1、选择此面2、右键菜单中选择“实体曲面”面组选择(主要用于选择曲面)将过滤器调为“面组”从曲面集中排除曲面片按Ctrl键再次点选已选中面种子和边界曲面1、选择此面2、按Shift键选择此面(此面排除在

18、外)单一曲面集单个曲面和多个曲面片1、选择此面2、按Ctrl键选择此面第12页草绘sec:草绘绘图流程1、绘制图形大约轮廓:使用惯用画线、修剪、镜像等命令实现2、约束(图形局部问题调整):竖直、水平、正交、相切、点在线中间、对齐、对称、相等、平行3、标注尺寸:(选完参考物后按中键)线性尺寸、对齐标注、半/直径、对称尺寸、角度、两圆水平或垂直切线尺寸。4、修改尺寸:选中全部尺寸后点击。基本绘图工具修改尺寸标注约束修剪镜像文字工具调色板选取工具图标功效竖直水平正交(使两线垂直)相切点在线中间对齐对称(关于中心线对称)相等(边长、半径或曲率相等)平行123第13页草绘练习第14页创建3D零件工作流程

19、开启Pro/ENGINEER进入零件设计模式分析零件特征确定特征创建次序创建与修改基本特征创建与修改其它结构特征完成全部特征保留零件模型从放置参考以指定深度值拉伸拉伸至下一曲面拉伸至与全部曲面相交拉伸至与所指定曲面相交拉伸至选定点/曲线/平面/曲面特征深度方式设置生成实体生成曲面深度方式深度尺寸切换方向去除材料加厚草绘暂停预览确认取消PROE基础实体创建流程:1、选草绘平面:选择视图2、点草绘工具:进入草绘界面画平面图3、用拉伸、旋转(必须画旋转中心线)或扫描等命令得出三维实体。第15页创建分析阶段(建模先后次序)12345前视图拉伸圆角和倒角抽壳筋板拔模6圆角右键菜单添加多个半径总图草绘前视

20、图第16页以下所讲实体特征截面都必须为封闭图基础实体(拉伸、旋转、扫描、混合)工程特征(抽壳、筋、拔模、倒圆角、倒角、孔)基准特征:基准点、基准曲线、基准轴、基准面零件prt:实体或曲面零件设计第17页基础实体草绘线条在PROE中3D空间基本定位条件:草绘平面(依据视图选择)、定向参考决定图形视 图摆放、尺寸参考(水平、垂直尺寸定位基准)拉伸:依据草绘截面生成有厚度平板实体(或曲面)。关于截面定位(草绘平面、定向参考决定图形视图摆放、尺寸参考水平和垂直定位尺寸参考)旋转:依据草绘截面生成圆柱实体(或曲面)。截面、旋转轴(作一条中心线)。扫描:轨迹线起始点、截面。沿轨迹线把截面形成扫描体。当轨迹

21、线闭合时,会提醒“无内部原因(截面必须封闭)、增加内部原因(截面必须为开放)”当扫描部分与另一实体相连时,会提醒“自由端点、合并端点(完全相连)”轨迹线草绘平面正方向决定截面Y轴方向混合:由两个以上截面形成混合体(或曲面)。1、平行(右键菜单切换剖面)、旋转(需要局部坐标系,其截面绕Y轴转)、普通(需要局部坐标系,其截面可绕X,Y,Z轴转属性可控制相切)2、起始点(位置要一致)、截面线段数必须相等,混合顶点(右键菜单,控制一个点与多个点相连)3、例题:五角星和点:不需特殊处理圆和三角形:必须把圆打断为3段矩形和圆:必须把圆打断为4段矩形和三角形:对三角形设置混合顶点。第18页基础特征实例草绘前

22、视图扫描出形体(轨迹线+截面)混合出形体(两个以上截面)旋转出圆柱体(截面+中心线)拉伸出板厚(截面)第19页扫描实例开放剖面和实体特征添加内部原因 封闭剖面和实体特征无内部原因 第20页混合实例五角星和点圆和三角形(必须在圆上加3个断点)矩形和圆(必须在圆上加4个断点)矩形和三角形(在三角形其中一个端点设置混合顶点)第21页综合实例解析1依据三视图设计零件第22页综合实例解析2依据三视图设计零件第23页工程特征*(抽壳、筋、拔模、倒圆角、倒角、孔)*1、抽壳:移除面(按CTRL键可选多个)、厚度、非缺省厚度(按CTRL键可选多个)2、筋:草绘筋截面(与拉伸做法相同,但“截面”必须为“开放”)

23、3、拔模:拔模曲面、拔模枢轴(即旋转轴,可为平面)、拖拉方向(开模方向)。注:可变拔模(多角度)、分割拔模4、倒圆角:A、相同半径(按ctrl键可选多条边)B、分组圆角(不按ctrl键)C、同一边上不一样半径(右键菜单添加多个半径)D、完全倒圆角(只需按ctrl键选两条对边)E、经过曲线(必须先绘曲线)5、倒角:1、边倒角2、拐角倒角6、孔定位方式:A、线性(圆所在面、水平和垂直定位尺寸)B、径向和直径(圆所在面、轴和角度平面)C、同轴(同心轴、圆所在面)E、孔细节参数(标准孔、草绘孔)第24页工程特征实例直肋和旋转肋原图圆角、倒角(选边、输入尺寸)抽壳(删除面、壳厚)筋板(草绘截面必须开放)

24、拔模(拔模曲面、拔模枢轴、拔模方向)可变圆角(同一边上不一样半径)需右键菜单添加多个半径第25页孔定位方式线性(圆所在面、水平和垂直定位尺寸)同轴(同心轴、圆所在面)径向、直径(圆所在面、径向轴和角度平面)第26页基准面和基准轴创建基准面:偏距(或角)、平行、法向(垂直)、穿过、相切基准轴:穿过、边、过圆柱基准点:穿过第27页基准特征实例第28页镜像、阵列-矩形和环形阵列PROE中是由尺寸定位和定形尺寸控制阵列方式矩形阵列:分别选择水平、垂直方向尺寸,而且给定阵列总数、增量值环形阵列:选择一个角度尺寸,并给定增量角度和阵列总数方向:沿选定边或面方向进行“矩形阵列”轴:绕选定轴进行“环形阵列”选

25、项:相同:阵列出来特征与原特征形状尺寸必须相同可变:阵列出来特征与原特征形状尺寸能够不一样,且不允许相互重又重合普通:没有以上两个特殊限制第29页阵列实例只需定义方向1尺寸增量分别定义方向1和方向2尺寸增量添加两个尺寸来定义方向1尺寸增量轴创建环形阵列参考阵列填充阵列第30页复制选择性粘贴新参考:将特征复制到新平面,并改变其草绘平面、定向参考和尺寸参考平移:将特征沿选定边或面方向进行平移复制出新特征(可分别定义多个方向)旋转:将特征沿选定边进行旋转复制出新特征第31页复制实例原图移动变换旋转变换高级参考配置(换孔圆所在面)高级参考配置(换孔圆所在面)第32页综合串讲视图菜单重定向(保留视角)颜

26、色和外观:模型表面贴彩色或图视图管理器:(X截面-制作剖面平面切、偏距(即阶梯剖),为工程图中剖视作准备。图层使用、文件输出(IGS、SAT、step、Dwg等)模型分析(设置菜单、分析菜单)PROE软件特征:参数化、同一数据库、模型特征化等第33页综合串讲实例第34页曲面设计以下命令做法和实体做法相同,截面可为开放轮廓拉伸:旋转:扫描、混合:边界混合:多条首尾相连边混合成网格曲面可变剖面扫描:一个截面沿多条轨迹线扫描。填充:做平整曲面。第35页曲面创建实例草绘前视图扫描出形体(轨迹线+截面)旋转出圆柱体(截面+中心线)拉伸出板厚(截面)封闭端封闭端封闭端封闭端混合出形体(两个以上截面)填充(

27、截面)第36页曲面编辑曲面编辑复制、粘贴:复制物体表面(复制、粘贴:复制物体表面(可填充孔可填充孔),普通),普通 用用于于分模分模中做中做分型面分型面。相交:求两曲面交线。相交:求两曲面交线。合并:合并两相交曲面,并选择要合并:合并两相交曲面,并选择要保留区域保留区域修剪:用曲线、曲面对另一曲面进行修剪。修剪:用曲线、曲面对另一曲面进行修剪。延伸:对曲面延伸:对曲面边缘边缘进行延伸。进行延伸。偏移:由已选曲面偏移出新曲面。偏移:由已选曲面偏移出新曲面。加厚:对曲面加厚形成实体。加厚:对曲面加厚形成实体。实体化:把封闭曲面变为实体。或用实体化:把封闭曲面变为实体。或用曲面修剪实体曲面修剪实体。

28、第37页曲面编辑曲面编辑实例相交原图合并1延伸(右键菜单添加多个距离)偏移合并2偏移复制面、实体化前实体化-切除后第38页曲线创建、编辑曲线创建经过点:把点连成样条曲线。自文件:把用记事本编写好曲线文件(*.ibl)导入设计界面。(必须有坐标系)剖截面:用X截面来求取剖切交线。(必须有X截面即剖视面)自方程:用线性代数数学方程来定义曲线。(必须有坐标系)方程举比如下:笛卡尔:x=ty=sin(t*360*N)z=0柱坐标:R=10Theta=t*360z=sin(t*360*N)球坐标:Rho=4Theta=90Phi=t*360t*360:表示1个周期(起伏)t*360*N:表示N个周期(起

29、伏)曲线编辑复制:复制原有物体边线。修剪:修剪掉已选线局部。偏移:做已选曲线平行线。相交:求两曲面或曲线(必须为不一样视图曲线)交线。投影:将曲线投影到曲面上。包络:将曲线包络到曲线或实体上。(曲线总长度不会变)。第39页曲线创建、编辑实例柱坐标R=10Theta=t*360z=sin(t*360*10)柱坐标x=t5y=sin(t*360*5)z=0第40页零件设计变更主要操作对像是模型树中特征操作:模型播放器:工具/模型播放器编辑定义:能够改变特征全部参数(如截面、定位参考、尺寸等)。编辑参考:只能改变特征定位参考。内插特征:拖动在此插入调整先后次序:拖动特征失败快速修复:取消删除、编辑参

30、考、隐含第41页零件设计变更实例原图调整特征次序编辑参考(换圆角边所在位置)内插特征(圆角)编辑定义(更改筋圆角半径)第42页特征失败处理取消更改:返回到未修改过程调查:调查问题所在,原理是经过对比修改前后差异快速修复:用改变特征定位参考方法来处理简单失败问题修复模型:用来处理快速修复无法处理问题实例分析:第43页失败处理实例修改前修改后改为挖穿改为不相切第44页关系式用“数学方程”来控制模型尺寸之间关系:运算符包含(加+、减-、乘*、除/、乘方、三解函数sin、cos等)族表制作标准件:由一个已知零件改变尺寸衍生得新零件。实例分析:第45页关系式实例原图添加关系式:Rd76=Rd75第46页

31、组件asm:装配模块利用PROE提供装配约束条件将零件组装成一套完整设备生成爆炸图:视图/分解/分解视图(或编辑位置)关键点:将元件添加到组件:装配约束条件控制元件放置共有9种。分别为:对齐、匹配、插入、坐标系、相切、线上点曲面上点、曲面上边。前三种用最多,我们主要介绍这三种方法。组件建模编辑/元件操作-切除、合并运动仿真:第47页装配模块实例总装图第48页绘图drw:工程图模块关键点关键点(注意要先调整投影视角投影视角)设计普通、投影、详图、辅助、旋转剖视图全剖、半剖、旋转剖、局部剖尺寸标注:基本尺寸、引线标注、形位公差、表面光洁度表格导出为CAD格式:文件保留副本dwg或dxf图框:新建格

32、式frm模块轴测图主视图左视图俯视图CNS_CN.DTL内容(绘图选项)Drawing_text_height(文字高度)2.5Text_thickness(字线粗细)0.35Projection_type(投影类型第一/三角)Third_angleDim_text_gap(字间距)1.2Text_orientation(文字水平或垂直)Parallel_diam_horizTol_display(显示公差)YesDraw_arrow_lenght()2.5Draw_arrow_style()FilledDim_dot_box_style()DefaultDraw_arrow_width()1

33、Decimal_marker(小数点comma)Commdrawing_units(单位)MMDxf_out_scale_view(导出DXF百分比)YES第49页工程图设计流程1、进入绘图模块:新建-绘图(选择模型、图纸尺寸)。2、设置工程单位为“公制”:文件/属性-绘图选项(用打开找到“公制”模板)。注:记住一些惯用设置参数。(PROE提供公制模板在“PROE软件所在文件夹下TEXT中,文件名CNS_CN.dtl”,该文件参数主要对标注参数有影响)3、制作“基本三视图”:用“插入/绘图视图”来制作各种视图。4、制作“剖面线”:A、先在“零件”模块中用“视图管理器”制作各种“剖切”。B、在“

34、工程图”模块中“双击”视图,在“绘图视图”对话框中“剖面”中进行设置。5、标注:A、自动标注B、手动标注(标注参数必须在以上第2步进行修改)6、引线标注、形位公差和粗糙度标注:“插入”菜单。7、制作表格:“表格”菜单8、PROE保留:A、文件/设置工作目录。B、用“文件/备份”确定后即可保留。(清理旧文件:文件/删除-旧版本)9、导出CAD格式(DWG):A、“工具/选项”,在对话框中将“DXF_OUT_SCALE_VIEWS”取值改为“YES”(视图百分比);将“DXF_OUT_STROKE_TEXT”改为“YES”(控制汉字不为乱码)。B、用“文件/保留副本”,在对话框“底下”将类型改为*

35、.dwg,取名保留即可。第50页工程图模块实例主视图俯视图右视图轴测图第51页视图尺寸编辑,有以下内容尺寸数值修改尺寸界限调整标注箭头反射表示移动标注尺寸到另一视图中拭除尺寸标注/显示拭除尺寸插入新尺寸插入新参考尺寸第52页剖视图实例全剖半剖局部剖对齐剖(即旋转剖)第53页IGS破面修补(IDD)总方法:(在“模型树“中对“输入特征”进行“编辑定义”)1、首先选择让电脑自动补(编辑定义,几何/修复几何/自动)2、系统自动无法补时就用手动方式补。A、先将破面删除,然后用“几何/曲面/自曲线”(与边界混合做法类似),不需要进行合并。B、先将破面删除,再用边界混合做一个新曲面,再进行合并。C、直接对

36、原有破面边界进行修改。(几何/修复几何/手动,编辑边界)C1、间隙:与自动修补区分在于能够给一个曲面间隙值。C2、修改:直接修改破面原有边界上点。C2-1:拉直-将线两点之间拉直成直线。C2-2:合并边-将线与线进行合并得到一条连续线。C2-3:移动顶点-移动破面上节点C2-4:相切状态-将线与线相邻位置改为相切。C2-5:分割-将一条线中加节点分割。C3、删除:删除破面原有边界,再使用创建来做出新边界,而且需要将新界组合才能得曲面。C3-1:投影、相交、产生等值线、连接。第54页IGS破面修补实例有破面模型(淡紫色为破面区域)破面修补后模型(补好后全为深紫色)实体化后模型(实体为白色线条)第

37、55页高级命令1边界混合:由多条曲线形成网格曲面。可变剖面扫描:多条轨迹线、一个截面(尺寸可用关系式控制)sd#=sin(trajpar*360*N)*B+C注:trajpar取值为01sd#=evalgraph(“基准图英文名”,trajparX*N)Trajpar*360:一个周期。Trajpar*360*N:N个周期。trajparX*N:N个周期。螺旋扫描:1、轨迹线(必须有中心线)、截面。2、属性细节:可变节距、左(右)旋。扫描混合:一条轨迹线(需要多个节点)、多个截面必须先“插入模型基准图形”第56页高级命令1实例尖点可变剖面扫描(多条轨迹线)(有sin关系式)平滑螺旋扫描(可变螺

38、距)第57页高级特征2圆角细节操作:段、过渡控制拔模细节参数:分割拔模展开、替换:偏移细节参数(1)常数拔模斜度(3)分割拔模斜度圆角(过渡:终止于参考)(2)可变拔模斜度第58页共享数据+UDF共享数据:主要是将另一模型中一些面导入当前模型。用户定义UDF:用户自己制作一些特征库。在其它文件中可直接“插入”。创建UDF特征插入UDF特征或共享数据第59页高级特征3唇环形折弯骨架折弯管道轴法兰环形槽耳槽第60页高级命令3实例唇环形折弯管道轴(旋转实体截面为开放)法兰(旋转实体截面为开放)槽(切除草绘内部)耳骨架折弯环形槽(旋转切)第61页模具设计重点:模具设计流程、分型面创建(难点)、各种模型

39、模具结构设计实例设计流程:调入模型设置收缩率设计工件创建线分型面分割体积块(并用遮蔽工具隐藏全部物体和分型面)抽取(体积块实体化)模具开模铸模(模具结构知识:流道、滑块、镶件、斜顶、水路)自上而下自上而下第62页模具设计细流程1、使用“模具模型”中“装配”将参考零件调入。2、设置塑料产品“收缩率”3、使用“模具模型”中创建“工件”做出“工件”4、创建分割出模具产品“分型面”(有各种方法,也是分模难点)。A、用“分型面”中“着色”快速生成简单产品分型。(自动投影最大外轮廓得到分型面)。B、先用“工具栏”中“自动分模线”快速生成产品最大外轮廓线,然后用“分型面”中“裙边”自动生成份型面(注意修改延

40、拓方向)。C、利用“分型面”中“复制”将产品中要做为“分型面”面复制下来,并利用“复制”中“填充”来补产品中破孔(或用“平整”面来“补破孔”)。D、用“复制”将产品“凸”面复制下来,然后创建“零件”,在零件模块制作“凹模和凸模”,并将制作出来“凸模”调到“组件”模块切出真正除去产品厚度“凸模”E、利用拉伸、旋转、边界曲面等曲面命令来设计分型面。5、用“模详细积块”菜单将工件用“已创建分型面”分割成“凸模和凹模”。(生成为曲面)。6、用“模具元件”菜单将已分割“凸模和凹模”体积块抽取出来转为实体。(并用“遮蔽”工具将工件、参考零件、分型面等隐藏起来)7、用“铸模”生成“开模后产品”,看是否生成成

41、功。8、模拟开模(爆炸图):“模具进料孔”。或用“视图/分解/编辑位置”EMX模架加载:1、将PROE软件关闭。2、将EMX文件夹中TEXT文件夹下config.win和config.proe复制到PROE文件夹中TEXT文件夹下即可。3、打开PROE软件,即可看到EMX模架菜单和工具。分型面设计方法第63页模具设计流程实例调入模型:用“动态”将模型绕X轴转度设置收缩率自开工件自动分模线分型面(模块)分割体积块抽取模拟开模产品模型参考件工件收缩率分型面模详细块并 模具元件(抽取)浇道铸模爆炸模型检验参考件工件分型面爆炸模型(模拟开模)第64页模具设计流程实例调入模型:用“动态”将模型绕X轴转度

42、设置收缩率自开工件自动分模线分型面(模块)分割体积块抽取模拟开模产品模型参考件工件收缩率分型面模详细块并 模具元件(抽取)浇道铸模爆炸模型检验第65页一模多穴概念一个模具中能够含有多个相同型腔,注朔时便能够同时取得多个成型零件,这就是一模多穴模具。普通用于大批量生产。如图所表示为一模多穴模具:圆形型腔布局矩型腔布局第66页砂芯设计本例以下列图茶杯为例说明凹模、凸模和砂芯设计流程。砂芯分型面主分型面第67页斜顶设计这是零件四个内凹孔之一,含有内凹孔或卡勾零件普通我们都会在设计模具时候设计斜销,方便顺利脱模。斜销(也称“斜顶”)斜顶截面(拉伸)拆模后爆炸图第68页哈夫模(half)哈夫模(half

43、)主要特点:1、分型面有两种:(1)分割动定模;(2)分割活动镶块2、开模应按次序先抽型,再开模,最终脱模第69页五金冲孔模冲头镶件冲头镶件第70页中空吹塑模具设计模口剪切口模底剪切口第71页模架EMX模架EMX操作总流程建立及修改项目零件分类建立模座组件显示螺钉建立、重定义及删除自上而下自上而下第72页EMX模座设计范例模座设计范例1、创建一个模座项目第73页2、将型腔倒入该项目,并对零件分类(1)选择装配工具打开型腔文件(2)对型腔中各个元件分类第74页3、创建标准模座载入/保留组件-选择Futaba_2P SA-Type 400400第75页第76页4、设置夹持孔参数(固定凹模及凸模螺钉孔)第77页5、加入定位环模具基体-模具组件-添加设备第78页总装图第79页6、加入复位销7、加入止动销第80页8、加入浇口衬套第81页9、在模座上挖出放置型腔凹槽第82页第83页10、创建顶杆(1)在模型文件上创建推杆放置基准点第84页(2)在组件上创建顶杆第85页11、显示零件模具基体-装配元件第86页总装图“线框显示”第87页12、模拟开模操作模具基体开模-定义第88页总装图完成效果13、保留文件后退出第89页课题总结设计模块总括:1、零件设计流程2、装配设计流程3、工程图设计流程4、模具设计流程命令关键点总结:PROE软件特点:谢谢大家使用!第90页
