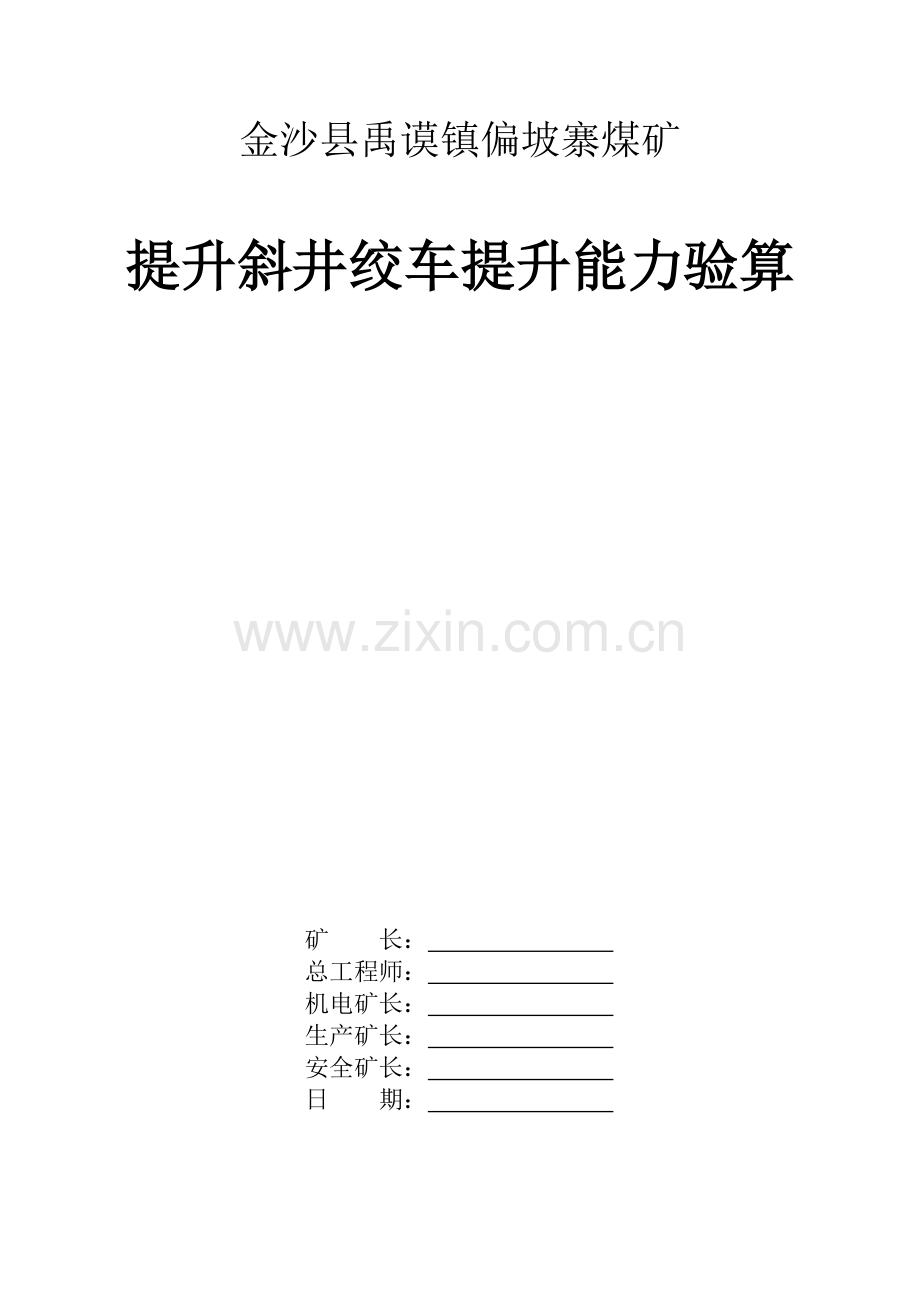

金沙县禹谟镇偏坡寨煤矿

提升斜井绞车提升能力验算

矿 长：
总工程师：
机电矿长：
生产矿长：
安全矿长：
日 期：

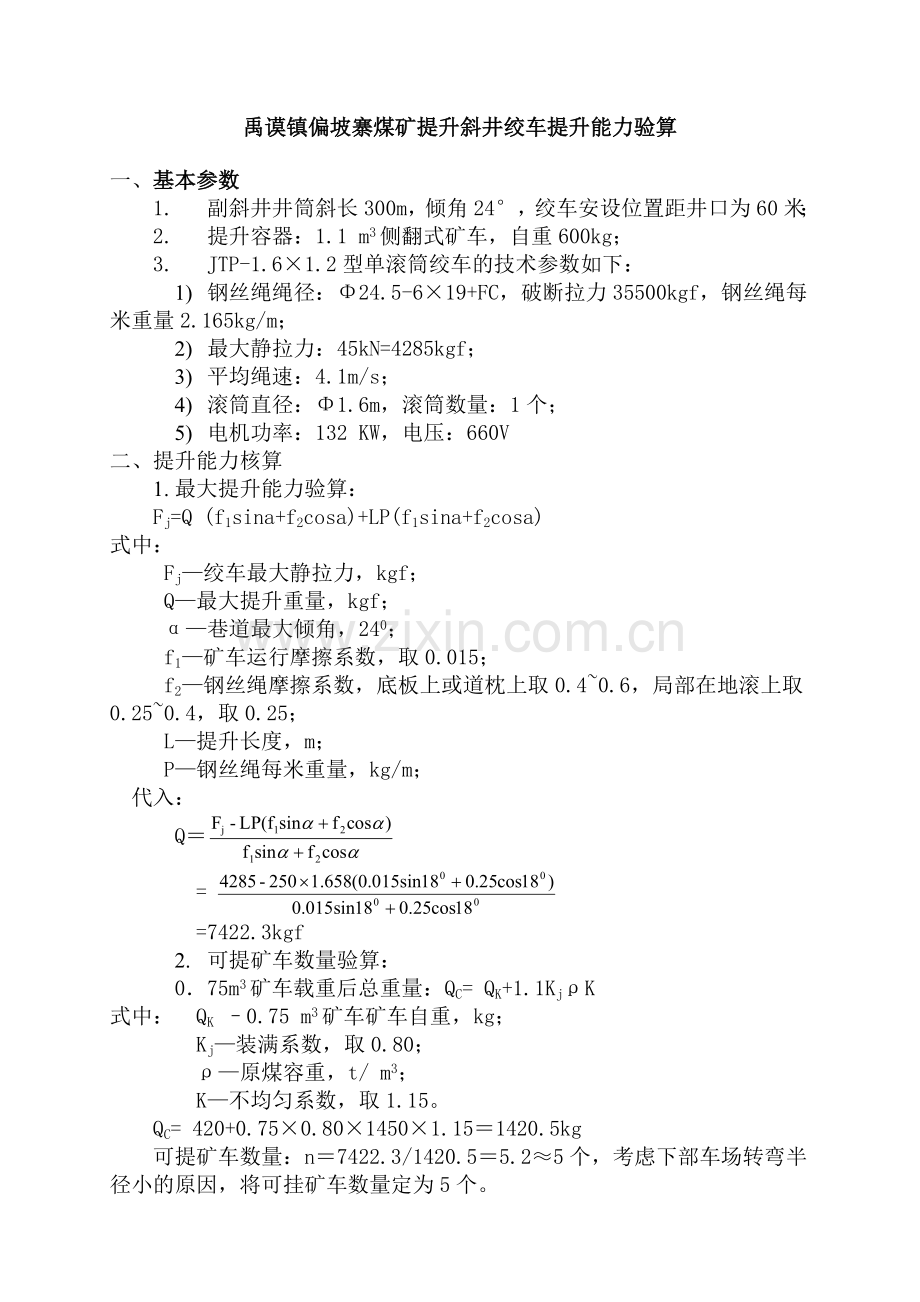

禹谟镇偏坡寨煤矿提升斜井绞车提升能力验算

一、基本参数
1. 副斜井井筒斜长300m，倾角24°，绞车安设位置距井口为60米；
2. 提升容器：1.1 m3侧翻式矿车，自重600kg；
3. JTP-1.6×1.2型单滚筒绞车的技术参数如下：
1) 钢丝绳绳径：Φ24.5-6×19+FC，破断拉力35500kgf，钢丝绳每米重量2.165kg/m；
2) 最大静拉力：45kN=4285kgf；
3) 平均绳速：4.1m/s；
4) 滚筒直径：Φ1.6m，滚筒数量：1个；
5) 电机功率：132 KW，电压：660V
二、提升能力核算
1. 最大提升能力验算：
Fj=Q (f1sina+f2cosa)+LP(f1sina+f2cosa)
式中：
Fj—绞车最大静拉力，kgf；
Q—最大提升重量，kgf；
α—巷道最大倾角，240；
f1—矿车运行摩擦系数，取0.015；
f2—钢丝绳摩擦系数，底板上或道枕上取0.4~0.6，局部在地滚上取0.25~0.4，取0.25；
L—提升长度，m；
P—钢丝绳每米重量，kg/m；
代入：
Q＝
=
=7422.3kgf
2. 可提矿车数量验算：
0．75m3矿车载重后总重量：QC= QK+1.1KjρK
式中： QK –0.75 m3矿车矿车自重，kg；
Kj—装满系数，取0.80；
ρ—原煤容重，t/ m3；
K—不均匀系数，取1.15。
QC= 420+0.75×0.80×1450×1.15＝1420.5kg
可提矿车数量：n＝7422.3/1420.5＝5.2≈5个，考虑下部车场转弯半径小的原因，将可挂矿车数量定为5个。

由此可知可提矿车总重量Q＝5×1420.5＝7102.5kgf
3. 可挂矸石车数量，根据上面公式同样算出允许挂矸石车为4个。
4. 安全系数验算：
F=Q(f1sina+f2cosa)+ LP(f1sina+f2cosa)
=7102.5（0.015sin180+0.25cos180）+250×1.658×（0.015sin180+0.25cos180）
=4110kgf<4285kgf
安全系数：
m=Qp/F=27704/4110=6.74>6.5
经验算偏坡寨煤矿提升斜井绞车每次提升最多只能提5个煤车，每次只能提4个矸石车。
5.电动机功率校验：

式中 Vm——最大提升速度，m/s。
=94.9KW<132KW
偏坡寨煤矿提升斜井绞车提升采用JTP-1.6×1.2型单滚筒绞车，满足斜井提升要求。
