水泥和熟料化学成分分析省公共课一等奖全国赛课获奖课件.pptx

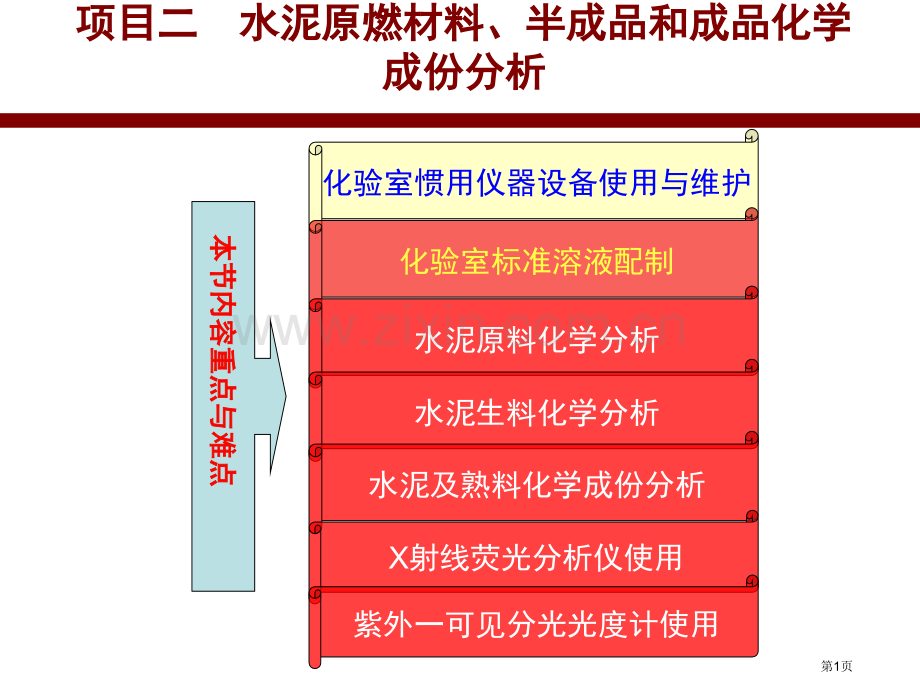

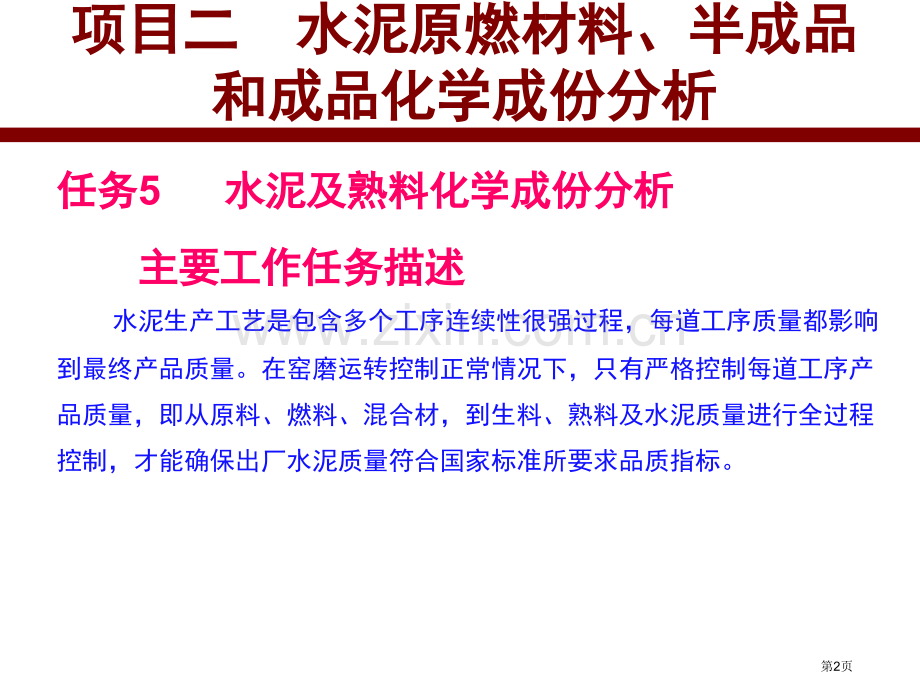

项目二水泥原燃材料、半成品和成品化学项目二水泥原燃材料、半成品和成品化学成份分析成份分析本节内容重点与难点本节内容重点与难点化验室惯用仪器设备使用与维护化验室标准溶液配制水泥原料化学分析水泥生料化学分析水泥及熟料化学成份分析X射线荧光分析仪使用紫外一可见分光光度计使用第1页任务任务5 水泥及熟料化学成份分析水泥及熟料化学成份分析主要工作任务描述主要工作任务描述 水泥生产工艺是包含多个工序连续性很强过程，每道工序质量都影响到最终产品质量。在窑磨运转控制正常情况下，只有严格控制每道工序产品质量，即从原料、燃料、混合材，到生料、熟料及水泥质量进行全过程控制，才能确保出厂水泥质量符合国家标准所要求品质指标。项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第2页项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析任务任务5 水泥原料化学分析水泥原料化学分析关键职业能力目标关键职业能力目标独立负担水泥生料全分析工作任务。要求分析结果在允许误差范围内。熟练进行分析结果相关计算。账务影响结果准确性原因及处理方法。第3页2.5.1 硅酸盐水泥熟料组成 以石灰石和粘土、铁质原料为主要原料，按适当百分比配制成生料，烧至部分或全部熔融，并经冷却而取得半成品。在水泥工业中，最惯用硅酸盐水泥熟料主要化学成份为氧化钙、二氧化硅和少许氧化铝和氧化铁。主要矿物组成为硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙。硅酸盐水泥熟料加适量石膏共同磨细后，即成硅酸盐水泥。项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第4页2.5.1.1 化学成份化学成份 水泥组成主要取决于熟料组成。硅酸盐水泥熟料主要由CaO、SiO2、Al2O3 和Fe2O3四种氧化物组成，其含量总和通常都在95%以上。普通水泥熟料主要化学成份大致范围以下：SiO2 19%24%；Fe2O3 3%5%；Al2O3 4%7%；CaO 60%68%；MgO 4.5%；R2O 0.5%2%；f-CaO2%。项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第5页2.5.1.2 矿物组成矿物组成 在硅酸盐水泥熟料中有四种主要矿物：硅酸三钙（3CaOSiO2）、硅酸二钙（2CaOSiO2）、铝酸三钙（3CaOAl2O3）和铁铝酸四钙（4CaOAl2O3 3Fe2O3）。另外，在硅酸盐水泥熟料中，还包含一定数量游离氧化钙（f-CaO）、方镁石（MgO）以及以CaO、Al2O3 和Fe2O3为主要成份玻璃体。通常熟料中硅酸三钙（3CaOSiO2）和硅酸二钙（2CaOSiO2）含量约占75%左右，铝酸三钙（3CaOAl2O3）和铁铝酸四钙（4CaOAl2O3 3Fe2O3）理论含量约占22%左右。项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第6页2.5.1.3 水泥熟料形成过程1、水分蒸发2、粘土质原料脱水3、碳酸盐分解4、固相反应5、硅酸三钙（C3S）形成和烧成反应6、熟料冷却过程项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第7页2.5.1.4 水泥熟料化学成份分析 对水泥熟料化学成份控制，目标在于检验其矿物组成是否符合配料设计要求，从而判断前道工序工艺况和熟料质量，并作为调整前道工序依据。提升熟料质量是确保水泥质量基础，普通熟料质量控制项目有：熟料化学成份、烧失量、游离氧化钙、氧化镁以及试料物理性能等。项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第8页2.5.2 主要成份化学分析 此法适合用于酸不溶物在0.5%以上水泥熟料。2.5.2.1 试验溶液配制2.5.2.2 SiO2测定原理2.5.2.3 Fe2O3测定原理2.5.2.4 Al2O3测定原理2.5.2.5 CaO测定原理2.5.2.6 MgO测定原理2.5.2.7 水泥熟料中游离氧化钙（f-CaO）测定原理2.5.2.8 烧失量测定原理项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第9页2.5.5 任务实施 此法适合用于酸不溶物在0.5%以上水泥熟料。2.5.5.1 试验溶液配制2.5.5.2 SiO2测定2.5.5.3 Fe2O3测定2.5.5.4 Al2O3测定2.5.5.5 CaO测定2.5.5.6 MgO测定2.5.5.7 游离氧化钙（f-CaO）测定2.5.5.8 烧失量测定项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析第10页项目二水泥原燃材料、半成品项目二水泥原燃材料、半成品和成品化学成份分析和成品化学成份分析思索与练习1配制普通溶液（除特殊指明外）普通取用什么等级化学试剂？所取试剂量和所加溶剂量是否需要准确？举四例说明。2直接法和间接法配制标准滴定溶液、基准溶液、标准溶液、标准比色溶液时，分别应取什么等级试剂？所取试剂量和所加溶剂量是否需要准确？试分别举一例说明。3本项任务中，用EDTA标准滴定溶液滴定各种成份时，有哪些地方需要将溶液加热？温度控制在什么范围？滴定时pH值是怎样控制？为何？4同一分析人员对所测结果怎样处理才能得到正确合理分析结果？第11页
