电工培训资料：变电所常见倒闸顺序.docx

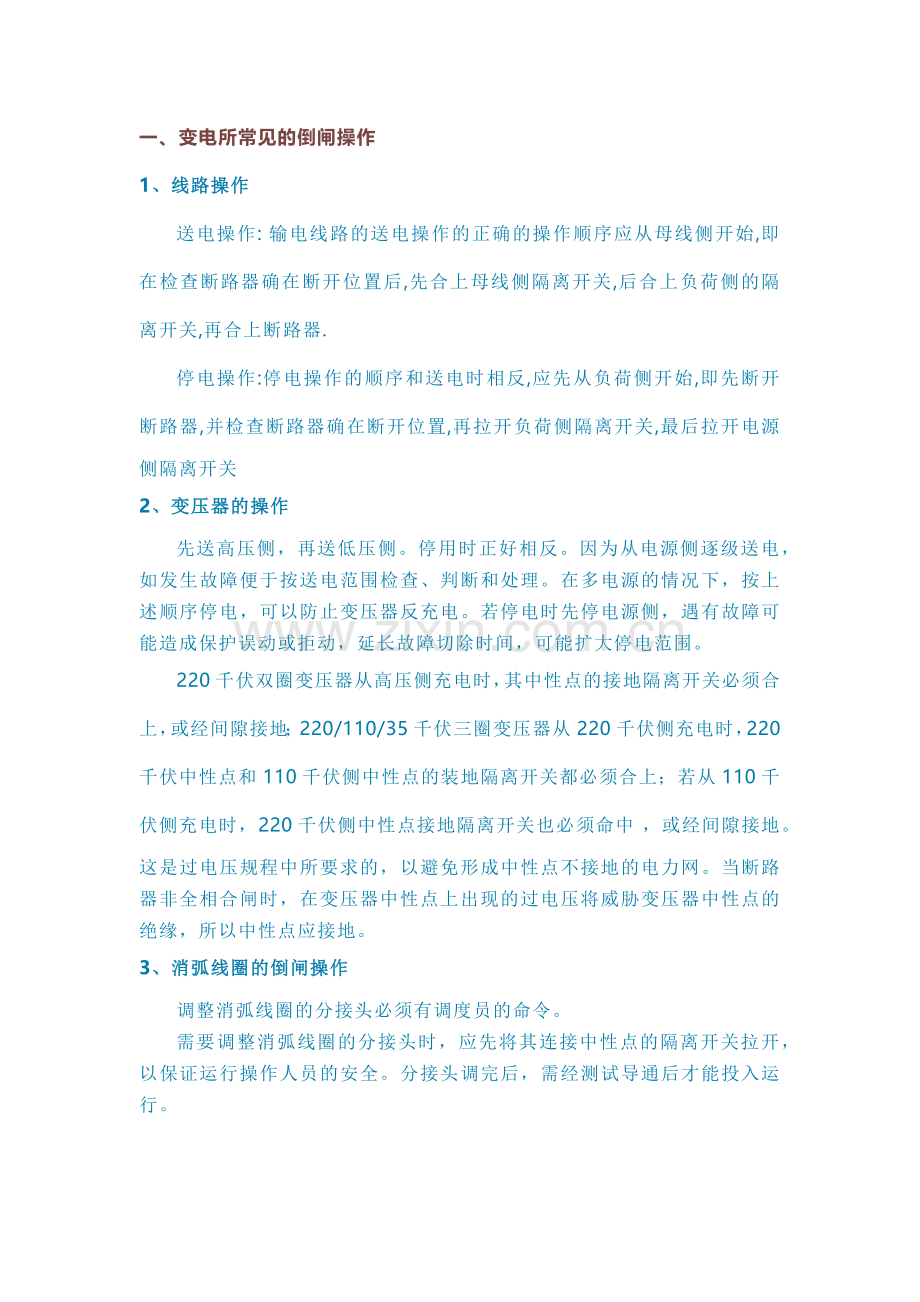

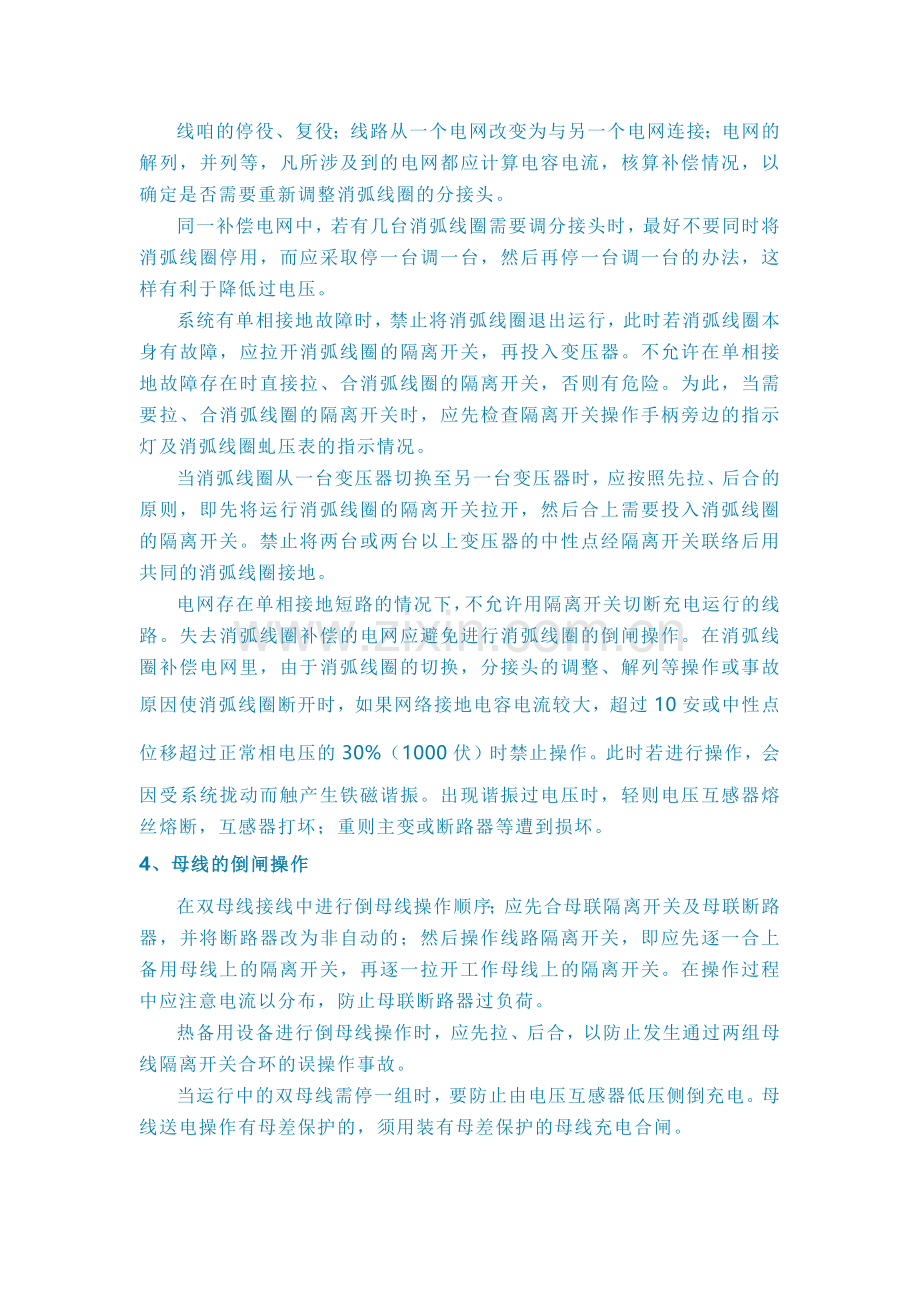

一、变电所常见的倒闸操作1、线路操作送电操作:输电线路的送电操作的正确的操作顺序应从母线侧开始,即在检查断路器确在断开位置后,先合上母线侧隔离开关,后合上负荷侧的隔离开关,再合上断路器.停电操作:停电操作的顺序和送电时相反,应先从负荷侧开始,即先断开断路器,并检查断路器确在断开位置,再拉开负荷侧隔离开关,最后拉开电源侧隔离开关2、变压器的操作先送高压侧，再送低压侧。停用时正好相反。因为从电源侧逐级送电，如发生故障便于按送电范围检查、判断和处理。在多电源的情况下，按上述顺序停电，可以防止变压器反充电。若停电时先停电源侧，遇有故障可能造成保护误动或拒动，延长故障切除时间，可能扩大停电范围。220千伏双圈变压器从高压侧充电时，其中性点的接地隔离开关必须合上，或经间隙接地；220/110/35千伏三圈变压器从220千伏侧充电时，220千伏中性点和110千伏侧中性点的装地隔离开关都必须合上；若从110千伏侧充电时，220千伏侧中性点接地隔离开关也必须命中，或经间隙接地。这是过电压规程中所要求的，以避免形成中性点不接地的电力网。当断路器非全相合闸时，在变压器中性点上出现的过电压将威胁变压器中性点的绝缘，所以中性点应接地。3、消弧线圈的倒闸操作调整消弧线圈的分接头必须有调度员的命令。需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行操作人员的安全。分接头调完后，需经测试导通后才能投入运行。线咱的停役、复役；线路从一个电网改变为与另一个电网连接；电网的解列，并列等，凡所涉及到的电网都应计算电容电流，核算补偿情况，以确定是否需要重新调整消弧线圈的分接头。同一补偿电网中，若有几台消弧线圈需要调分接头时，最好不要同时将消弧线圈停用，而应采取停一台调一台，然后再停一台调一台的办法，这样有利于降低过电压。系统有单相接地故障时，禁止将消弧线圈退出运行，此时若消弧线圈本身有故障，应拉开消弧线圈的隔离开关，再投入变压器。不允许在单相接地故障存在时直接拉、合消弧线圈的隔离开关，否则有危险。为此，当需要拉、合消弧线圈的隔离开关时，应先检查隔离开关操作手柄旁边的指示灯及消弧线圈虬压表的指示情况。当消弧线圈从一台变压器切换至另一台变压器时，应按照先拉、后合的原则，即先将运行消弧线圈的隔离开关拉开，然后合上需要投入消弧线圈的隔离开关。禁止将两台或两台以上变压器的中性点经隔离开关联络后用共同的消弧线圈接地。电网存在单相接地短路的情况下，不允许用隔离开关切断充电运行的线路。失去消弧线圈补偿的电网应避免进行消弧线圈的倒闸操作。在消弧线圈补偿电网里，由于消弧线圈的切换，分接头的调整、解列等操作或事故原因使消弧线圈断开时，如果网络接地电容电流较大，超过10安或中性点位移超过正常相电压的30%（1000伏）时禁止操作。此时若进行操作，会因受系统拢动而触产生铁磁谐振。出现谐振过电压时，轻则电压互感器熔丝熔断，互感器打坏；重则主变或断路器等遭到损坏。4、母线的倒闸操作在双母线接线中进行倒母线操作顺序；应先合母联隔离开关及母联断路器，并将断路器改为非自动的；然后操作线路隔离开关，即应先逐一合上备用母线上的隔离开关，再逐一拉开工作母线上的隔离开关。在操作过程中应注意电流以分布，防止母联断路器过负荷。热备用设备进行倒母线操作时，应先拉、后合，以防止发生通过两组母线隔离开关合环的误操作事故。当运行中的双母线需停一组时，要防止由电压互感器低压侧倒充电。母线送电操作有母差保护的，须用装有母差保护的母线充电合闸。线路倒母线后，要注意将线路所用的电压互感器电源做相应在地切换。有母差保护的线路按母差保护的有关规定执行。一般的若母线上已有一组电容器在运行时，另一组电容器不允许合上，以防止倒充电。5、电力系统的并列操作两个系统并列应符合并列条件，即：相序必须一致。频率必须相同，其误差不得超过0.5周波。调整时期的最低频率不得低于48.5周波。电压应尽量相等，其最大允许误差：23千伏及以上的不得超过10%；10千伏以下的不得超过5%。调整范围不得超过额定电压上，下限的规定。系统并列操作，采用手动准同期装置。系统并列时应注意下列事项。如果同期表的指针摆动过快时，不可合闸。同期表的指针走过零位时，不是很稳而是有跳动时不准合闸。并列装置第次使用时限为20分钟，如在20分钟以内未能并列成功，应将同期表停用，冷却10分钟后再进行。若系统有情况或仪表存在误差时，不得勉强操作。调相机操作应按专用堆积及典型操作票进行。继电保护的投入与退出以及定值的改变，应在接到当值调度员的命令后，核对整定书，并参照有关继电保护的专用规程进行。二、倒闸操作的注意事项倒闸操作前，必须了解系统的运行方式，继电保护及自动装置等情况，并应考虑电源及负荷的合理颁布以及系统运行方式的调整情况。在电气设备送电前，必须收回并检查有关工作票，拆除安全措施，如拉开接地隔离开关或拆除临时接地线及警告牌，然后测量绝缘电阻。在测量绝缘电阻时，必须隔离电源，进行放电，此外，还应检查隔离开关和断路器是否在断开位置。倒闸操作前，应考虑继电保护及自动装置整定值的调整，以适应新的运行方式的需要；应防止因继电保护及自动装置误动或拒动而造成事故。备用电源自动投入装置及重合闸装置，必须在所属主设备停运前退出运行；在所属主设备送电后，再投入运行。在进行电源切换或倒母线电源时，必须抚切换备用电源自动投入装置。操作完毕后，再进行调整。在倒闸操作中，应注意分析表计的指示。倒母线时，应注意将电源分布平衡，并尽量减少母联断路器的电流，使之不超过限额，以免因设备过负荷而跳闸，在以下情况下，应将断路器的操作电源切断（即取下直流操作保险）：断路器在检修。二次回路及保护装置上有人工作。在倒母线过程中，拉、合母线隔离开关、断路器旁路隔离开关及母线分段隔离开关时，必须取下母联断路器、分段断路器及旁路器的直流操作保险，以防止带负荷拉合隔离开关。在操作隔离开关前，应检查断路器在断开位置，并取下直流操作保险，以防上在操作隔离开关的过程中，出现因误跳或误合断路器而造成带负荷拉、合隔离开关的事故。在继电保护故障的情况下，应取下断路器的直流操作保险，以防止因断路器误合误跳而造成的停电事故。油断路器缺油或无油时，应取下断路器的直流操作保险，以防系统发生故障而跳开该断路器时，发生断路器爆炸事故。这是因为断路器缺油时其灭弧能力减弱，不能切断故障电流。此时，如有旁路断路器，则可由旁路器代替其工作。倒闸操作必须由两人进行，其中对设备熟悉者作监护。操作中应有合格的安全工具，如验电笔、绝缘手套等。雨天或雾天在室外操作高压设备时，应穿绝缘靴或站在绝缘台上。高峰负荷时，避免操作。倒闸操作时，不进行交接班。变电所上空有雷电活动时，禁止进禁止进行户外电气设备的倒闸操作。请参考以下分析，或许对大家有帮助理解：接线倒闸操作顺序的分析：我们之所以要讨论倒闸操作的顺序问题，因在电力系统操作中，由于刀闸的操作顺序造成的带负荷拉合闸事故是几种常见的恶性误操作事故之一。所以我们一定要按照部颁规定和主管单位的规定执行，以确保倒闸操作的正确。即使是操作中发生事故，也要把事故影响限制在最下范围。1、带负荷拉合刀闸的危害和防误措施隔离开关的作用只是使被检修设备有足够可见的安全距离，建立可靠的绝缘间隙，保证检修人员及设备的安全，所以它不具备切断负荷电流和短路电流的的能力。在出现带负荷拉合闸时，拉弧形成导电通道造成相间短路，直接危及操作人员生命和对设备造成损坏，严重威胁电网的安全运行。为避免此类事故的发生，电业安全工作规程对操作中的接受操作命令，填写操作票、模拟操作、操作监护、拉闸操作的顺序等都作了详细规定。为防止误操作，高压电器设备加装防误操作的闭锁装置（少数特殊情况下经上级主管部门批准，可以加装机械锁）。闭锁装置的解锁用具（包括钥匙）应妥善保管，按规定使用，不准私自违规解锁。机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管，方便使用。这些措施的实施，在一定程度上减少带负荷拉合倒闸的发生。但，要根本上杜绝此类情况的发生，还需要对人员加强思想教育，掌握业务技术的含金量。断路器倒闸操作顺序电力安全工作规程中第19条规定，停电拉闸操作必须按照断路器（开关）负荷侧隔离开关（刀闸）母线侧隔离开关（刀闸）的顺序依次操作，送电操作应与上述相反的顺序进行。依据这样的一个原则，在32断路器接线中意义却并不是不大。根据32接线特点，很容易理解到线路或变压器比母线更为重要，所以，我们有必要深入探讨如果断路器两侧隔离开关发生带负荷拉闸事故对系统影响程度的不同，来确定拉闸顺序。1)母线侧断路器倒闸操作顺序A、线路或主变停电过程的操作。如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，切除故障点，保证其他线路、主变及母线正常运行；如发生带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，造成母线无电压，威胁系统安全运行。所以应按照断路器（开关）线路或主变侧隔离开关（刀闸）母线侧隔离开关（刀闸）的顺序依次操作。送电操作应与上述相反的顺序进行。B、线路或主变运行，母线停电的操作。如带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，切除故障点，保证线路及主变正常运行；如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，造成线路或主变停电事故，危及电网安全运行。所以应按照断路器（开关）母线侧隔离开关（刀闸）线路或主变侧隔离开关（刀闸）的顺序依次操作。送电操作应与上述相反的顺序进行。C、线路或主变运行,母线侧断路器转入检修的操作。如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，造成线路或主变停电，影响系统安全运行。如带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，切除故障点，不影响线路及主变正常运行。所以应按照断路器（开关）母线侧隔离开关（刀闸）线路或主变侧隔离开关（刀闸）的顺序依次操作。送电操作应与上述相反的顺序进行。D、线路或主变停电时，断路器合环运行的操作。如带负荷合闸事故发生在短引线侧，两侧断路器跳闸切除故障，不影响系统安全运行。如发生带负荷合闸事故发生在母线侧，造成母线无电压，此时变为单母线运行方式，运行的可靠性降低。所以应按照母线侧隔离开关（刀闸）短引线侧隔离开关（刀闸）断路器（开关）的顺序依次操作。解环操作应与上述相反的顺序进行。2)中间断路器倒闸操作顺序A、中间断路器一侧线路或主变运行，另一侧线路或主变需要停电的操作。如带负荷拉闸事故发生在线路或主变运行侧，造成运行中的线路或主变两侧断路器跳闸。如带负荷拉闸事故发生在需要停电的一侧，线路两侧断路器跳闸切除故障，不影响电网安全运行。所以应按照断路器（开关）停电侧隔离开关（刀闸）运行侧隔离开关（刀闸）的顺序依次操作，停电操作应与上述相反的顺序进行。B、中间断路器两侧线路或主变都运行，中间断路器转入检修停电的操作。顺序应视断路器两侧发生带负荷拉闸事故对电网的影响程度进考虑。即按照断路器（开关）对电网的影响较小一侧的隔离开关（刀闸）对电网的影响较大一侧的隔离开关（刀闸）的顺序依次操作。送电操作应与上述相反的顺序进行。
