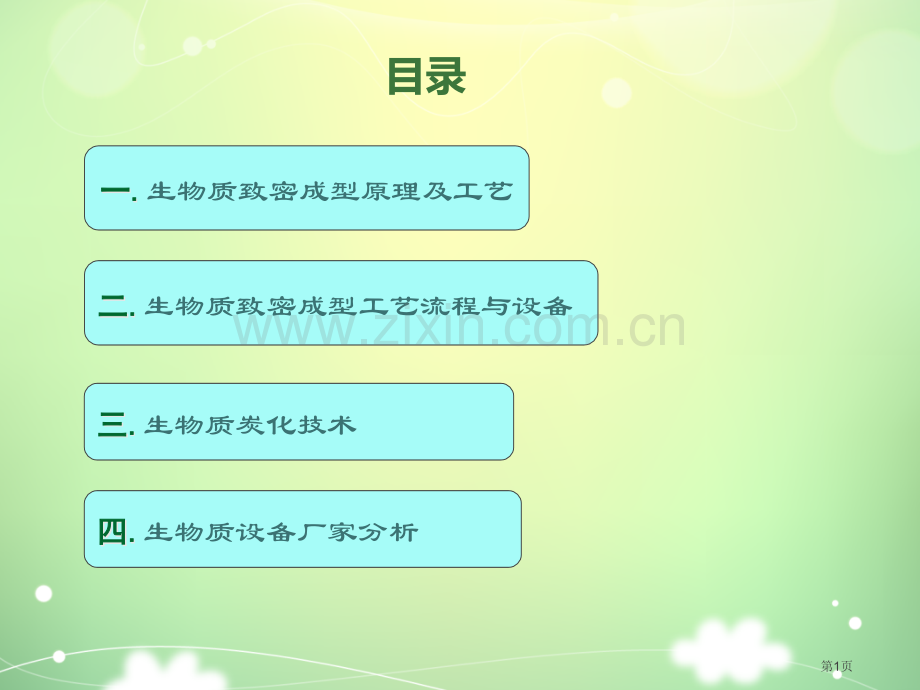

目录一一一一.生物质致密成型原理及工艺二二二二.生物质致密成型工艺流程与设备三三三三.生物质炭化技术四四四四.生物质设备厂家分析第1页一一.生物质致密成型原理及工艺第2页第3页生物质压缩成型燃料：涣散秸杆、籽壳、树枝、锯末等纤维质、木质生物质废料经热挤压工艺制成固形燃料。第4页生物质压缩成型燃料类型：生物质压缩成型燃料类型：粒状、棒状、块状等粒状、棒状、块状等第5页生物质压缩成型燃料特点：密度高、强度大：体积缩小68倍，密度约为1.11.4t/m3；热值高：热值可到达16.7MJ/kg，能源密度相当于中质烟煤；燃烧性能好：使用时火力持久，炉膛温度高，燃烧特征显著得到改进。形状和性质均一：便于运输和装卸、适应性强、燃料操作控制方便等。第6页生物质成型影响原因成型压力原料含水率原料颗粒度原料种类温度黏结剂第7页黏结剂惯用黏结剂无机黏结剂：水泥、黏土、水玻璃等；有机黏结剂：焦油、沥青、树脂、淀粉等；纤维类黏结剂：废纸浆、水解纤维等；第8页二二.生物质致密成型工艺流程与设备第9页生物质压缩成型工艺流程第10页生物质搜集工厂化加工主要包括问题：加工厂服务半径；农户供给加工厂原料形式；原料情况。第11页物料粉碎木块、树皮、植物秸杆等尺寸较大原料要时行粉碎，粉碎作业尽可能在粉碎机上完成；锯末、稻壳等只需去除尺寸较大异物，无需粉碎。对颗粒成型燃料，普通需要将90%左右原料粉碎到2mm以下，必要时原料需进行二次甚至三次粉碎。惯用粉碎机械：锤片式粉碎机。第12页干燥干燥处理原因：水分含量超出经验值上限时，加工过程中当温度升高时，体积突然膨胀，易发生爆炸造成事故；水分含量过低时，会使范德华力降低，物料难以成型。物料湿度普通要求在1015%之间，间歇式或低速压缩工艺中可适当放宽。惯用干燥机有回转圆筒干燥机、立式气流干燥机。第13页出料口排湿口驱动装置干燥筒进料口热风炉回转圆筒干燥机：结构：优点：优点：生产能力大，运行可靠，操作轻易，适应性强，流体阻力小，生产能力大，运行可靠，操作轻易，适应性强，流体阻力小，动力消耗低。动力消耗低。缺点：缺点：设备复杂，体积庞大，一次性投资高，占地面积大。设备复杂，体积庞大，一次性投资高，占地面积大。第14页干燥过程：原料进入干燥筒；原料进入干燥筒；干燥筒作低速回转运动。干燥筒向出口方向下倾干燥筒作低速回转运动。干燥筒向出口方向下倾2 21010，并在筒内安装有抄，并在筒内安装有抄板。板。物料在随干燥筒回转时被抄起后落下，由热风发生炉产生热风加热干燥；物料在随干燥筒回转时被抄起后落下，由热风发生炉产生热风加热干燥；因为干燥筒倾斜及回转作用，原料被移交到出料口排出机外。因为干燥筒倾斜及回转作用，原料被移交到出料口排出机外。第15页加热棒 形 成 型 机 加 热 温 度 普 通 在 150300之 间；颗粒成型机没有外热源加热，但成型过程中原料与机器工作部件之间摩擦作用可将原料加热到100左右。加热方式：电阻丝加热、导热油加热。应先预热后开机。也可加大成型模内壁夹角，利用挤压过程中产生摩擦热加热。但动力消耗大，螺旋头和模具磨损加剧，普通3050h就得更换螺旋头。第16页添加黏结剂目标：增加压块热值，同时增大黏结力。方法：加入10%20%煤粉或炭粉。注意事项：添加要均匀，防止因相对密度不一样造成不均匀聚结；纯增加黏结力，降低动力输入。要求：生物质颗粒尺寸要小，便于黏结剂均匀接触。普通在预压前输送过程中添加，方便于搅拌。第17页生物质成型设备生物质成型设备螺 旋 挤 压 成 型活 塞 冲 压 成 型模 压 成 型第18页成型螺旋成型套筒螺旋挤压成型设备螺旋挤压成型设备第19页螺旋挤压成型设备第20页3.压辊式成型技术成型模具直径较小，而且每一个压模盘片上有很多成型孔，主要用于生产颗粒成型燃料。(一)基本构件与主要类型：由压辊和压模组成。压辊绕自己轴转动，外周普通加工成齿状或槽状，使原料不打滑。压模有平模与环模两种，其中环模机又有立式和卧式两种形式。压模上加工有成型孔。第21页压辊式平模成型机工作原理工作时，压辊可随压辊轴做圆周运动。压辊经过减速机构，在电机驱动下在压模上滚动。原料从料斗加入成型机内，因为压辊和压模之间存在相对滑动，原料在压辊和压模间受到挤压被粉碎，同时粉碎原料被压入压模成型孔内压成圆柱形或棱柱形，从压模成型孔中挤出，切割刀将压模成型孔中挤出压缩条按需要长度切成颗粒，颗粒被排出机外。在工作过程中，因为压辊和压模之间存在相对滑动，对原料可起到磨碎作用，所以允许使用粒径稍大原料。第22页（三）压辊式环模成型机采取环形压模和圆柱形压辊压缩成型。依据结构布置方式不一样可分为立式和卧式两种。卧式环模成型机工作原理：主轴转动使环模旋转，原料经进料刮板被卷入环模和压辊之间，并带动压辊旋转。环模与压辊相对旋转对原料逐步挤压，并挤入环模成型孔成型，并不停向孔外挤出，再由切刀按所需长度切断成型颗粒。特点：压模更换保养方便，样机轻易进行放大等。立式环模立式环模成型机压模和压辊轴线都为成型机压模和压辊轴线都为垂直设置垂直设置，此机型含有结构，此机型含有结构简单、结构紧凑、使用方便等特点。简单、结构紧凑、使用方便等特点。第23页u环模成型环模成型单辊双辊三辊第24页u环模成型环模成型不一样结构形式压辊环模成型部件第25页u平模成型平模成型单辊整体式组装式不一样结构形式压辊成型部件第26页第27页第28页第29页三三.生物质炭化技术第30页炭化炉类型基于炭化原理不一样，可分为:闷烧式炭化炉 干馏式炭化釜依据制造材料不一样，可分为:砖窑 铁窑依据运转方式不一样，可分为:间歇式 连续式炭炭 化化 炉炉第31页四四.生物质设备厂家分析第32页一.金旺国际第33页JW系列颗粒机设备价格配置表型号主机功率产量（日）出厂价格成套配置JW-A3KW0.5吨2800元平模颗粒机（220V）JW-B7.5KW1吨6800元平模颗粒机JW-C15KW2吨8800元平模颗粒机JW-D22KW4吨3.28万元小型秸秆粉碎机；自动提料机；颗粒平模成型机JW-E30KW5吨4.88万元秸秆粉碎机；自动提料；颗粒平模成型机JW-3030kw+1.5KW5吨5.8万元生物质颗粒机；自耦减压开启柜；自动测湿仪；手动缝包机；颗粒燃烧炉1台，粉碎机JW-3737KW+3KW7吨9.8万元多功效粉碎机；提料机；生物质颗粒机；自耦减压开启柜；输送机；风冷除尘过筛灌装；自动测湿仪；手动缝包机；颗粒燃烧炉1台JW-4545KW+3KW10吨12.8万元大型多功效粉碎机；自动提料机；生物质颗粒成型机；自耦减压配电柜；自动数控输送带；全自动数控计量冷却灌装系统；颗粒燃烧炉1台JW-9090KW+3KW20吨21.8万元大型多功效粉碎机；自动提料机；生物质颗粒成形机；自耦减压配电柜；自动数控输送带：全自动数控计量冷却灌装缝包机，自动测湿仪；颗粒燃烧炉2台JW-132132kw+3KW30吨29.8万元大型多功效粉碎机；自动提料机；生物质颗粒成形机；自耦减压配电柜；自动数控输送带；全自动数控计量冷却灌装缝包机系统；自动测湿仪；颗粒燃烧炉3台JW-180180kw+6KW40吨61.88万元大型多功效粉碎机2套；烘干机；自动提料机；自动储存分离送料仓；生物质颗粒成形机2台；自动数控输送带；全自动数控计量冷却灌装缝包机系统；自耦减压配电柜；冷却除尘塔系统；自动测湿仪；颗粒燃烧炉6台JW-270264kw+9KW60吨81.88万元大型多功效粉碎机3套；烘干机；自动提料机；自动储存分离送料仓；生物质颗粒大型成形机2套；自动数控输送带；全自动数控计量冷却灌装缝包机系统；自耦减压配电柜；冷却除尘塔系统；自动测湿仪；颗粒燃烧炉台JW-360396kw+12KW80吨128.88万元大型多功效粉碎系统；烘干系统；自动提料系统；数控储存分离送料仓；生物质颗粒成型大型设备3套；自动数控输送带；全自动数控计量冷却灌装缝包系统；自耦减压配电柜；冷却除尘塔系统；自动测湿仪；颗粒燃烧炉10台第34页二.山东宇冠机械有限企业原料含水率:13%-15%环模制粒机价格：14.5万 产能：1-1.5吨/时详细操作见加工视频详细操作见加工视频第35页三.郑州同创机械木材粉碎机主要用于加工、松木、杂木、杨木、杉木、原竹、树枝、茅草、秸秆等纤维质物料。广泛应用于造 纸、高密度板、纤维板、刨花板、锯末板、食用菌栽培、木质颗粒、机制木炭、锅炉气炉燃烧等。物料经合金钢刀 片高速转动切割，进入粉碎室用特制锤头锤打和物料之间摩擦进行粉碎。另设有筛网、粉碎物料中小于筛孔尺寸 物料经过气流排出筛网，大于筛孔尺寸物料滞留在粉碎室内继续粉碎，最终经过筛网排出机外。木材粉碎机可依据 用户要求调整筛孔大小，改变出料粒度。第36页第37页四.首特宏发（北京）生物质能源技术有限企业长沙分企业第38页
