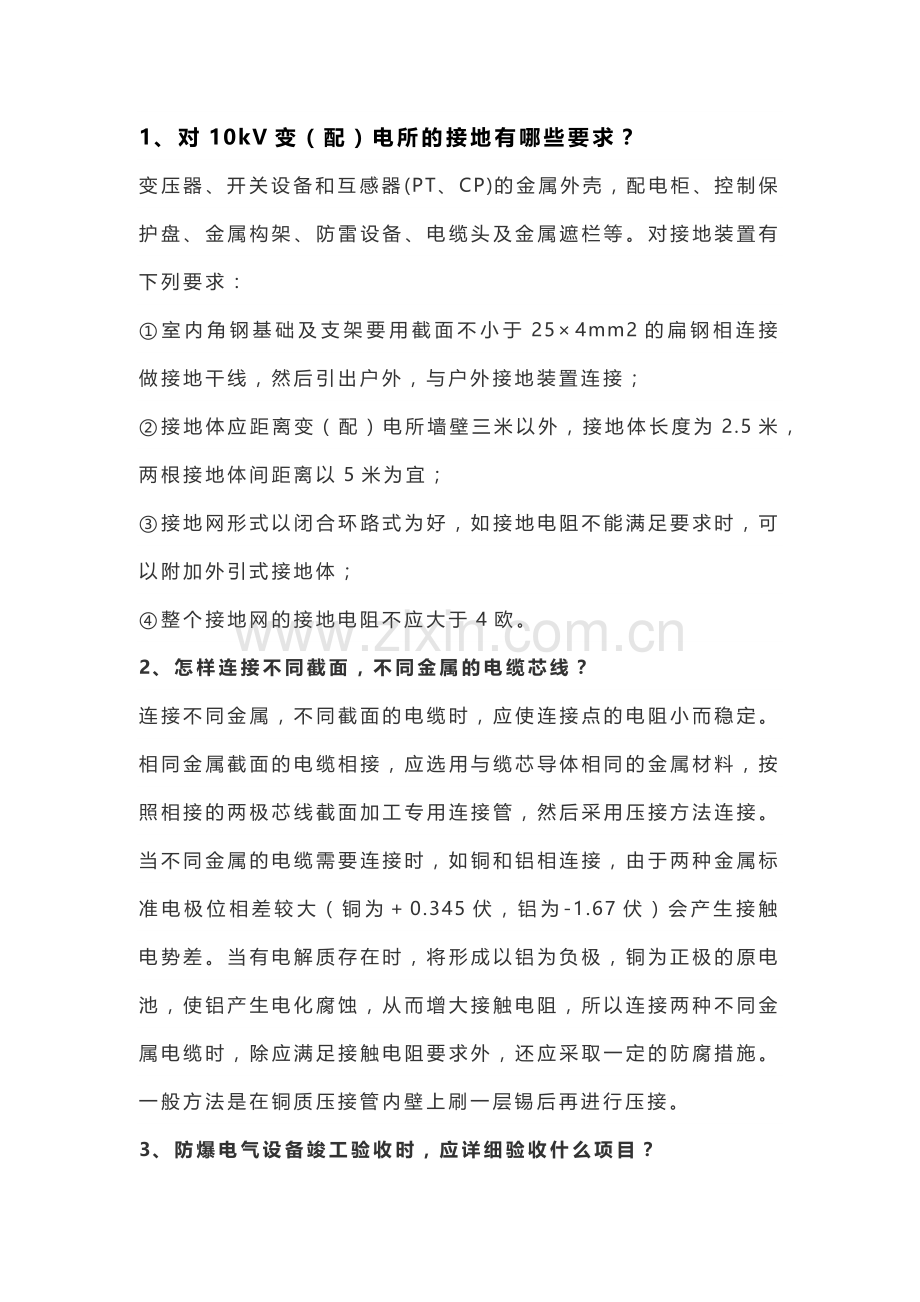

1、对10kV变（配）电所的接地有哪些要求？
变压器、开关设备和互感器(PT、CP)的金属外壳，配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等。对接地装置有下列要求：
①室内角钢基础及支架要用截面不小于25×4mm2的扁钢相连接做接地干线，然后引出户外，与户外接地装置连接；
②接地体应距离变（配）电所墙壁三米以外，接地体长度为2.5米，两根接地体间距离以5米为宜；
③接地网形式以闭合环路式为好，如接地电阻不能满足要求时，可以附加外引式接地体；
④整个接地网的接地电阻不应大于4欧。
2、怎样连接不同截面，不同金属的电缆芯线？
连接不同金属，不同截面的电缆时，应使连接点的电阻小而稳定。相同金属截面的电缆相接，应选用与缆芯导体相同的金属材料，按照相接的两极芯线截面加工专用连接管，然后采用压接方法连接。当不同金属的电缆需要连接时，如铜和铝相连接，由于两种金属标准电极位相差较大（铜为＋0.345伏，铝为-1.67伏）会产生接触电势差。当有电解质存在时，将形成以铝为负极，铜为正极的原电池，使铝产生电化腐蚀，从而增大接触电阻，所以连接两种不同金属电缆时，除应满足接触电阻要求外，还应采取一定的防腐措施。一般方法是在铜质压接管内壁上刷一层锡后再进行压接。

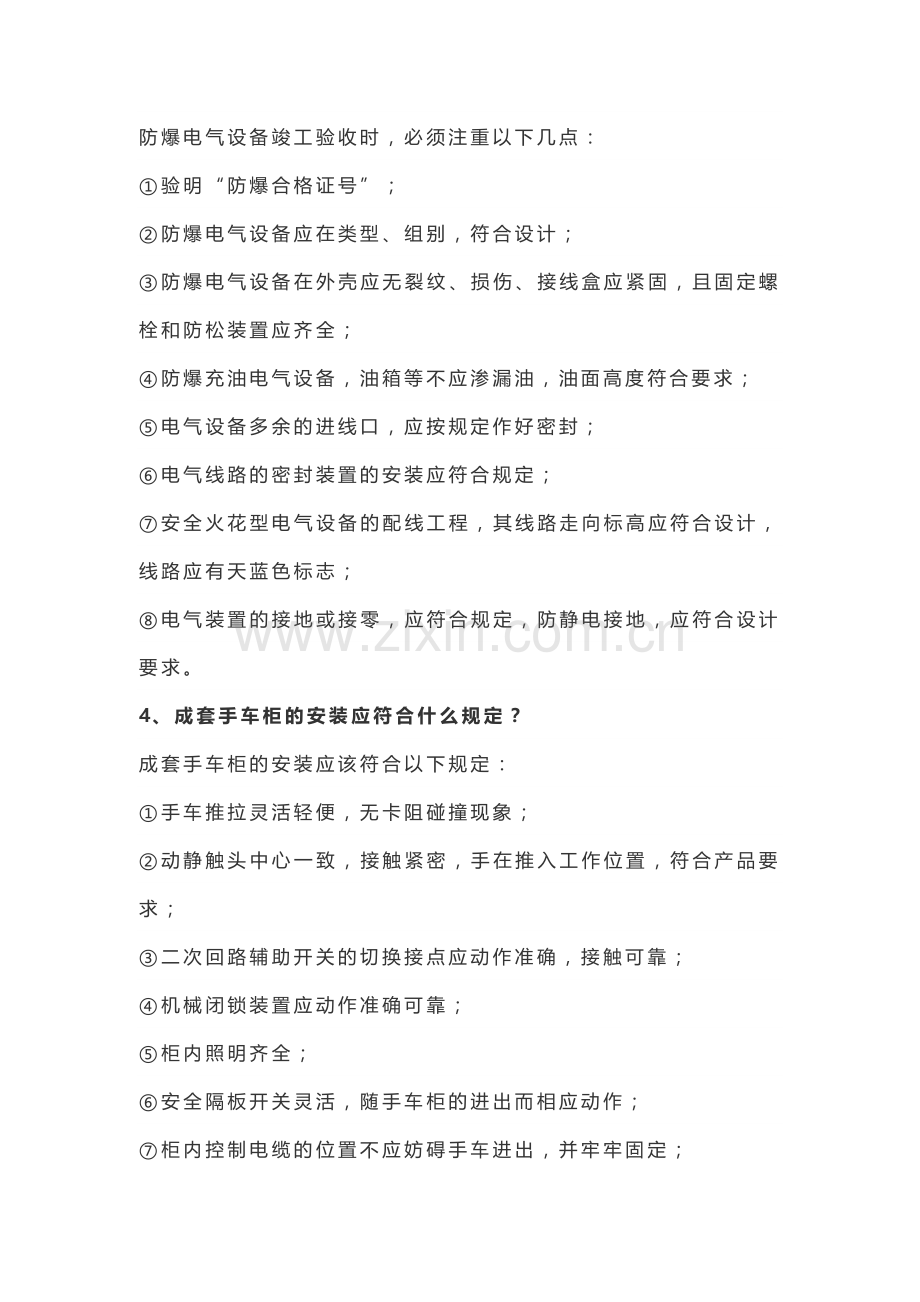

3、防爆电气设备竣工验收时，应详细验收什么项目？
防爆电气设备竣工验收时，必须注重以下几点：
①验明“防爆合格证号”；
②防爆电气设备应在类型、组别，符合设计；
③防爆电气设备在外壳应无裂纹、损伤、接线盒应紧固，且固定螺栓和防松装置应齐全；
④防爆充油电气设备，油箱等不应渗漏油，油面高度符合要求；
⑤电气设备多余的进线口，应按规定作好密封；
⑥电气线路的密封装置的安装应符合规定；
⑦安全火花型电气设备的配线工程，其线路走向标高应符合设计，线路应有天蓝色标志；
⑧电气装置的接地或接零，应符合规定，防静电接地，应符合设计要求。
4、成套手车柜的安装应符合什么规定？
成套手车柜的安装应该符合以下规定：
①手车推拉灵活轻便，无卡阻碰撞现象；
②动静触头中心一致，接触紧密，手在推入工作位置，符合产品要求；
③二次回路辅助开关的切换接点应动作准确，接触可靠；
④机械闭锁装置应动作准确可靠；
⑤柜内照明齐全；
⑥安全隔板开关灵活，随手车柜的进出而相应动作；
⑦柜内控制电缆的位置不应妨碍手车进出，并牢牢固定；
⑧手车与柜体间的接地触头，应接触紧密，手车推入柜内时，其接地触头应比主触头早接通拉出时相反。
5、配电盘（柜）安装前的准备工作？
①配电盘的安装应在室内粉刷完毕，基础达到要求强度，清扫干净后进行；
②配电盘在安装前应进行检查验收，查核配电盘的型号，盘内的电器元件是否符合要求，有无机械损伤；
③基础型钢应配合土建下好埋件，基础型钢顶面应高出地平面10-20mm，同一场所同一水平面上的基础型钢的水平误差不应超过长度的1/1000最大水平误差不应超过5mm，小车式配电柜的基础型钢应与屋内地面相平。
6、怎样修理异步电动机转轴的一般故障？
①转弯曲：将转子取出并根据具体情况加以校正；
②轴的铁芯档磨损：则应在铁芯两端的轴上开一个环开槽，再放入两个弧形键并与轴焊在一起；
③轴颈磨损：一般可在轴颈处落花处理。如果磨损严重，也可在轴颈处用电焊堆积一层，再用车床加工至要求尺寸；
④轴裂纹：较严重应更换处理。
7、在那些情况下，操作前，必须进行核相？
①一切新安装、改装与系统有联络关系的设备和线路；
②进线检修；
③变压器检修、折装电缆引线接头或调整分接开关；
④系统电缆重做接线盒、电缆头、移动电缆及其它可能变换相别的作业时；
⑤PT的二次回路接有同期回路，当检修PT或变动二次回路须做假同期试验。
8、PT运行中为什么二次不允许短路？
PT正常运行时，由于二次负载是一些仪表和继电器的电压线圈阻抗大，基本上相当于变压器的空载状态，互感器本身通过的电流很小，它的大小决定于二次负载阻抗的大小，由于PT本身阻抗小，容量又不大，当互感器二次发生短路，二次电流很大，二次保险熔断影响到仪表的正确指示和保护的正常工作，当保险容量选择不当，二次发生短路保险不能熔断时，则PT极易被烧坏。
9、CT运行中二次为什么不允许开路？
CT经常用于大电流条件下，同时由于CT二次回路所串联的仪表和继电装置等电流线圈阻抗很小，基本上呈短路状态，所以CT正常运行时，二次电压很低，如果CT二次回路断线，则CT铁芯严重饱和磁通密度高达1500高斯以上，由于二次线圈的匝数比一次线圈的匝数多很多倍，于是在二次线圈的两端感应出比原来大很多倍的高电压，这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险，同时由于CT二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁，再者铁芯中产生剩磁会增大互感器误差，所以CT二次不准开路。
10、什么是电流保护，动作原理如何？
当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定。
11、什么叫速断保护，它有何特点？
过电流保护启动电流是按照大于最大负荷电流的原则整定的，为了保证选择性，采取了逐级增加的阶梯形时限的特征，这样以来靠近电源端的保护装置动作时限将很长，这在许多情况下是不允许的。为了克服这一缺点也采用提高整定值，以限制动作范围的办法，这样就不必增加时限可以瞬时动作，其动作是按躲过最大运行方式下短路电流来考虑的，所以不能保护线路全长，它只能保护线路的一部分，系统运行方式的变化影响电流速断的保护范围。
12、什么叫接地？什么叫接零？为何要接地和接零？
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
将电气设备和用电装置的金属外壳与系统零线相接叫做接零。
接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地；二是为了人身和设备安全，如保护性接地和接零。虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。
13、为什么一些测量仪表的起始刻度附近有黑点？
一般指示仪表的刻度盘上，都标有仪表的准确等级刻度，起始端附近的黑点，是指仪表的指计从该点到满刻度的测量范围，符合该表的标准等级。一般黑点的位置是以该表最大该度值的20%标法。例如，一只满该度为5安的电流表，则黑点标在1A上。由些可见，在选用仪表时，若测量时指针指示在黑点以下部分，说明测量误差很大，低于仪表的准确度，遇有这种情况应更换仪表或互感器，使指针在20%-100%；
14、使用兆欧表测量绝缘电阻时，应该注意哪些事项？
①测量设备的绝缘电阻时，必须先切断电源。对具有较大电容的设备（如电容器、变压器、电机及电缆线路）必须先进行放电；
②兆欧表应放在水平位置，在未接线之前，先摇动兆欧表看指针是否在“∞”处，再将（L）和（E）两个接线柱短路，慢慢地摇动兆欧表看指针是否指在“零”处，对于半导体型兆欧表不宜用短路校检；
③兆欧表引线应用多股软线，而且应有良好的绝缘；
④不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量；
⑤测量电容器，电缆、大容量变压器和电机时，要有一定的充电时间，电容量愈大，充电时间应愈长。一般以兆欧表转动一分钟后的读数为准；
⑥在摇测绝缘时，应使兆欧表保持额定转速。一般为120转/分，当测量物电容量较大时，为了避免指针摆动，可适当提高转速（如130转/分）；
⑦被测物表面应擦试清洁，不得有污物，以免漏电影响测量的准确度。
15、用兆欧表测量绝缘时，为什么规定摇测时间为１分钟？
用兆欧表测量绝缘电阻时，一般规定以摇测一分钟后的读数为准。因为在绝缘体上加上直流电压后，流过绝缘体的电流（吸收电流）将随时间的增长而逐渐下降。而绝缘的直流电阻率是根据稳态传导电流确定的，并且不同材料的绝缘体，其绝缘吸收电流的衰减时间也不同。但是试验证明，绝大多数材料其绝缘吸收电流经过一分钟已趋于稳定，所以规定以加压一分钟后的绝缘电阻值来确定绝缘性能的好坏。
16、怎样选用兆欧表？
兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。低压电气设备需使用电压低的兆欧表。一般选择原则是：500伏以下的电气设备选用500-1000伏的兆欧表；瓷瓶、母线、刀闸应选用2500伏以上的兆欧表。
兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。如有些兆欧表的读数不是从零开始，而是从1兆欧或2兆欧开始。这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。因为这种设备的绝缘电阻有有可能小于1兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。
17、什么叫定时限？什么叫反时限？
为了实现过电流保护的选择性，应将线路各段的保护动作时间按阶梯原则来整定，即离电源端越近时限越长。每段时限级差一般为0.5秒。继电器的动作时间和短路电流的大小无关。采用这种动作时限方式的称为定时限。定时限过流继电器为电磁式，配有时间继电器获得时限特性，其型号为DL型。
反时限是使动作时间与短路电流的大小无关，当动作电流大时，动作时间就短，反之则动作时间长，利用这一特性做成的继电器称为反时限过流继电器。它是感应式，型号为GL型。它的动作电流和动作时间的关系可分为两部分：一部分为定时限，一部分为反时限。当短路电流超出一定倍数时，电流的增加不再使动作时间缩短，此时表现为定时限特性。
18、交、直流回路能合用一条电缆吗？
简单地讲交、直流回路是不能合用一条电缆的，其主要原因是：交、直回路都是独立的系统，当交、直流合用一条电缆时，交、直流发生互相干扰，降低对直流的绝缘电阻；同时，直流是绝缘系统，而交流则是接地系统，两者之间容易造成短路，故交、直流不能合用一条电缆。
19、中央信号装置有几种？各有何用途？
中央信号装置有事故信号和预告信号两种。事故信号的用途是当断路器。
20、掉牌未复归的作用是什么？
掉牌未复归信号一般用光字牌和警铃来反映，其特点是在全部控制回路中，任何一路信号未恢复，均能发出灯光信号，以便提醒值班人员或操作人员根据信号查找故障，不至于发生遗漏或误判。

电工基础知识100问，据说20年的电工都不一定全清楚！
1、【单选题】 低压电网中的TN-C-S系统,整个系统内()。（ B ）
A、中性线(零线)N和保护线PE是合用的
B、中性线(零线)N与保护线PE是部分合用的
C、中性线(零线)N与保护线PE是分开的
2、【单选题】 电流互感器的回路编号,一般以十位数字为一组,()的回路标号可以用411-419。（ C ）
A、11TA
B、4TAC
C、1TAB
3、【单选题】 ()是指变压器线圈中的电阻损耗,与电流大小的平方成正比,它是一个变量。（ A ）
A、铜损B、线损C、磁损
4、【单选题】 在低压配电系统中广泛采用的TN系统和TT系统,均为()运行方式,其目的是保障人身设备安全。（ A ）
A、中性点直接接地B、中性点不接地C、中性点经消弧线圈接地
5、【单选题】 对于接线方式较为简单的小容量变电所,操作电源常常采用()。（ A ）
A、交流操作电源B、直流操作电源C、逆变操作电源
6、【单选题】 当架空配电线路中间需设置分支线时,一般用()。（ B ）
A、直线杆塔B、分支杆塔C、耐张杆塔
7、【单选题】 当高压电容器内部设有放电电阻时,电容器组仍应设()。（ B ）
A、殘压监视装置B、合格的放电装置C、电容器内部放电电阻测量装置
8、【单选题】 用环氧树脂浇注或缠绕作包封的干式变压器即称为()。（ C ）
A、气体绝缘干式变压器B、H级绝缘干式变压器C、环氧树脂干式变压器
9、【单选题】 管型避雷器由()三部分组成。（ D ）
A、产气管、内部电极和外部间隙B、产气管、内部电极和外部电极
C、产气管、内部间隙和外部电极D、产气管、内部间隙和外部间隙
10、【单选题】35KV以上变压器在20℃时的介损因数为1.5%，35KV以下的同类变压器同温下的介损系数不应大于()。（ B ）
A、0.005
B、0.02
C、0.03
D、0.05
11、【单选题】35KV隔离开关大修后，交流耐压试验电压标准为KV。（ D ）
A、24
B、32
C、55
D、95
12、【单选题】RC选频振荡电路适合( )KHz以下的低频电路。（ B ）
A、1000
B、200
C、100
D、50
13、【单选题】SN10～10I型少油断路器的工作原理是什么( )。（ A ）
A、由电磁操作机构带动机械传动机构，达到开关的动触头分合目的，灭弧室能很好的灭弧
B、用来切断负荷及故障时的电流
C、线路有故障时，能自动切断故障电流
D、主要是用来灭弧
14、【单选题】X62w万铣床左右进给手柄搬向右，工作台向右进给时，上下、前后进给手柄必顺处于()。（ C ）
A、上B、后C、零位D、任意位置
15、【单选题】三相半波可控整流电路各相触发脉冲相位差。（ C ）
A、60°
B、90°
C、120°
D、180
16、【单选题】三相对称负载接成三角形时，若某相的线电流为1A，则三相线电流的矢量和为( )A。（ B ）
A、3
B、√3
C、√2
D、0
17、【单选题】三相铁芯式变压器是由铁轭把三相（）联在一起的三相变压器。（ B ）
A、绕组B、铁芯C、绕组和铁芯D、上述说法都不对
18、【单选题】三端集成稳压器内部设有( )等电路，使用方便可靠。（ A ）
A、过流保护和芯片过热保护B、调整管过载保护
C、过压保护
D、含A和B
19、【单选题】安全锁承受静力试验载荷时，静置（　　）min，不得有任何滑移现象（ C ）
A、5
B、8
C、10
D、15
20、【单选题】下列关于万用表的使用，()不是正确的。（ D ）
A、使用万用表前要校准机械零位和电零位
B、测量前要先选好档位
C、禁止带电切换量程
D、不用时，切换开关应停在欧姆档
21、【单选题】下列集成运放的应用能将矩形波变为尖顶脉冲波的是( )。（ C ）
A、比例运用B、加法应用C、微分应用D、比较器
22、【单选题】串联正弦交流电路的视在功率表征了该电路的()。（ A ）
A、电路中总电压有效值与电流有效值的乘积B、平均功率
C、瞬时功率最大值D、无功功率
23、【单选题】使用钳形电流表测量绕组式异步电动机的转子电流时，必须选用具有( )测量机构的钳形表。（ B ）
A、磁电式B、电磁式C、电动式D、感应式
24、【单选题】供电电压允许偏差规定,35kV及以上电压供电的,电压正负偏差绝对值之和不超过额定电压()。（ C ）
A、6%
B、8%
C、10%
25、【单选题】动力主电路由电源开关、()、接触器主触头、热继电器、电动机等组成。（ B ）
A、按钮B、熔断器C、时间继电器D、速度继电器
26、【单选题】单相交流电路的有功功率计算公式P＝（）。（ A ）
A、UICosφ
B、UIsinφ
C、UI
D、UI＋UiCosφ
27、【单选题】单相桥式半控整流电路的直流最大输出高压为输入电压的( )倍。（ B ）
A、0.45
B、0.9
C、1.17
D、2.34
28、【单选题】单量程交流电压表测量6KV电压时应采用( )。（ C ）
A、串联分压电阻B、并联分流电阻
C、使用电压互感器D、并联分压电阻
29、【单选题】在MOS门电路中，欲使PMOS管导通可靠，栅极所加电压应( )开启电压（UTP＜0）（ A ）
A、大于B、小于C、等于D、任意
30、【单选题】在星形联接的三相对称电路中，相电流与线电流的相位关系是( )。（ C ）
A、相电流超前线电流３０°B、相电流滞后线电流３０°
C、相电流与线电流同相D、相电流后线电流６０°
31、【单选题】在特别潮湿场所或工作地点狭窄行动不方便场所(如金属容器内)应采用()安全电。（ C ）
A、42V
B、36V
C、12V
32、【单选题】对FN3-10/400型户内高压压气式负荷开关，在进行交流耐压试验时，当升压过程中发现支柱绝缘子闪烁跳闸击穿，其击穿原因是()。（ B ）
A、空气湿度增大B、支柱绝缘子破损
C、触头脏污D、拉杆受潮
33、【单选题】对于20KV及以下的互感器，一般多长时间进行一次交流交流试验。（ A ）
A、1～3年B、1～2年C、1年D、不作比项试验
34、【单选题】已知正弦电压μ＝311sin314T，在T＝0.01秒时电压瞬时值为()。（ A ）
A、0v
B、311v
C、314v
D、220v
35、【单选题】带有接地刀刃的隔离开关，其把手应涂以()油漆。（ C ）
A、白色B、红色C、黑色D、黄色
36、【单选题】当变压器高压侧一相熔丝断时，低压侧是什么情况( )。（ D ）
A、分部断电B、一相有电
C、一相电压降低一半，两相正常D、两相电压降低一半，一相正常
37、【单选题】当同步电动机产生"失步"现象时，应( )以免电枢绕组因电流过大而破坏。（ D ）
A、增大励磁电流B、减小励磁电流
C、调整负载D、尽快切断电源
38、【单选题】我国生产的CJO-40型交流接触器采用的灭弧装置是()。（ B ）
A、电动力灭弧B、半封闭式金属栅片陶土灭弧罩
C、窄缝灭弧D、磁吹式灭弧装置
39、【单选题】无功功率的单位是( )。（ A ）
A、乏尔B、瓦C、伏安D、焦耳
40、【单选题】标明"100Ω、24W"和"100Ω、25W"的两个电阻并联时，允许通过的最大电流是( )。（ D ）
A、0.7安B、1安C、1.4安D、0.4安
41、【单选题】检修后的电气设备，其绝缘电阻要合格，在经()检测合格后方能满足电路的要求。（ C ）
A、检测直流电阻B、加大截面积C、通电试验D、断电试验
42、【单选题】楞次定律是反映( )方向的。（ B ）
A、电流B、感应电动势C、电压D、磁通
43、【单选题】欲使放大器净输入信号削弱，应采取的反馈类型是()（ D ）
A、串联反馈B、并联反馈C、正反馈D、负反馈
44、【单选题】测量变压器介质损失角正切值，用（）。（ D ）
A、电压降法B、屏蔽法C、直流电桥法D、QSI型交流电桥法
45、【单选题】由电引起的火,安全 生产模 拟考试一点通,灾是电流的( )效应引起的。（ C ）
A、物理B、化学C、热D、涡流
46、【单选题】电力变压器由（）主要部分构成。（ D ）
A、铁芯、绕组B、绝缘结构、油箱
C、绝缘套管、冷却系统D、以上都包括
47、【单选题】电气符号包括()项内容。（ D ）
A、图形符号和项目代号B、回路标号和图形符号
C、回路标号D、含A、C两种说法
48、【单选题】电阻起动是()电动机常用起动的方法之一。（ D ）
A、他励B、自励C、同步D、单相异步
49、【单选题】直流发电机需要经常进行维护保养的部件是。（ D ）
A、电枢绕组
B、励磁绕组
C、轴承
D、换向器和电刷
50、【单选题】直流弧焊发电机由()构成。（ A ）
A、原动机和去磁式直流发电机
B、原动机和去磁式交流发电机
C、直流电动机和交流发电机
D、整流装置和调节装置
