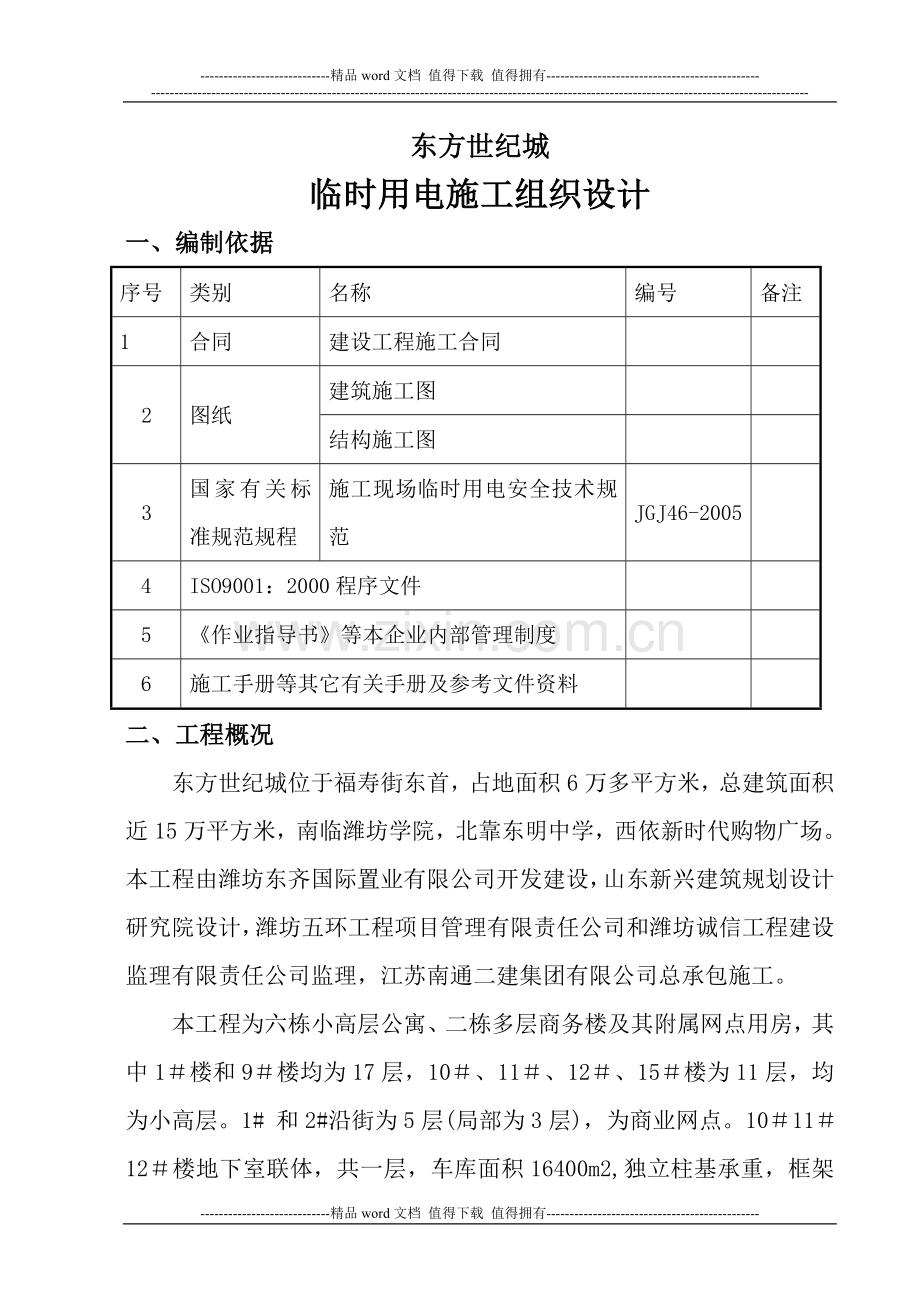

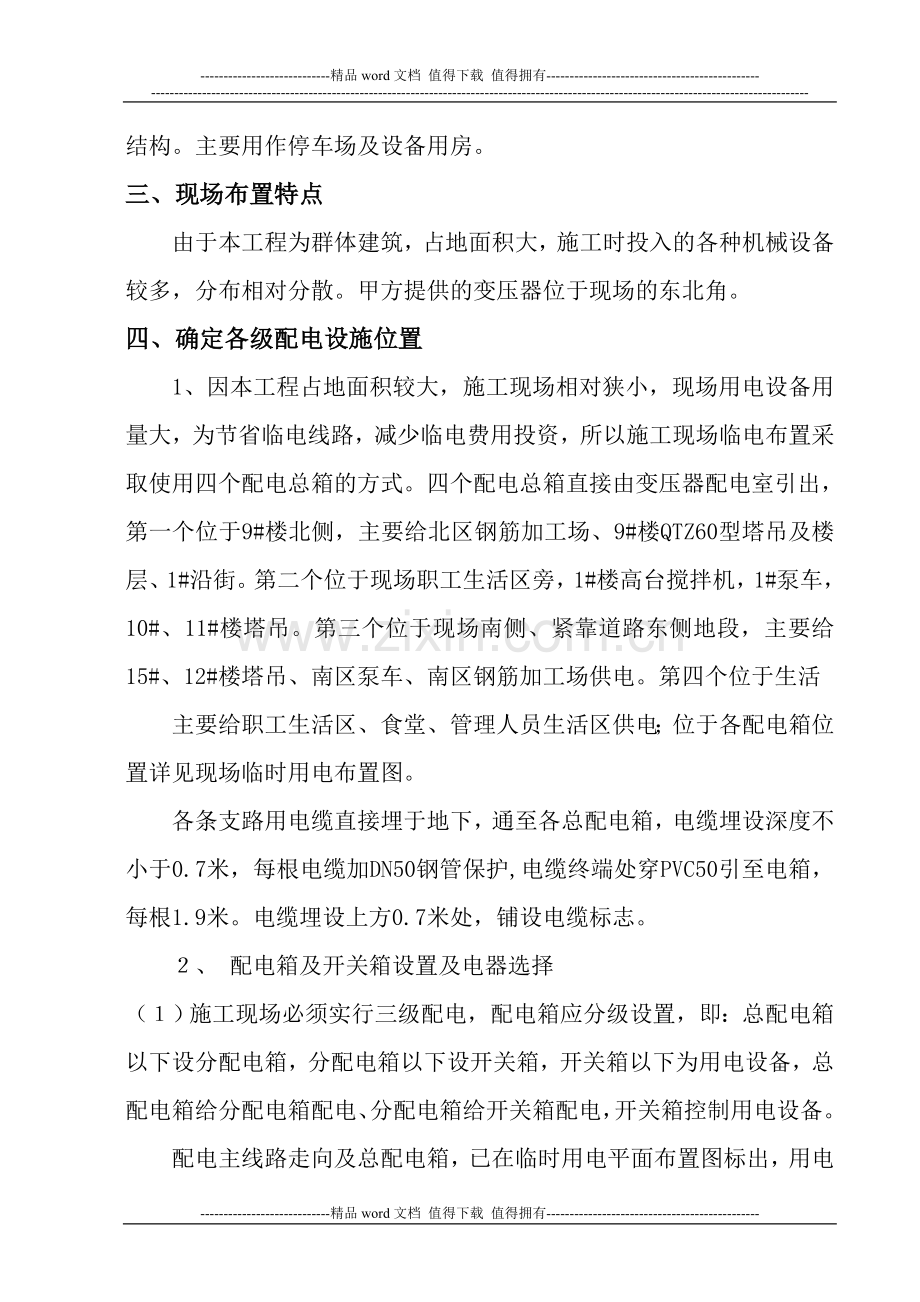

-精品word文档 值得下载 值得拥有-东方世纪城临时用电施工组织设计一、编制依据序号类别名称编号备注1合同建设工程施工合同2图纸建筑施工图结构施工图3国家有关标准规范规程施工现场临时用电安全技术规范JGJ46-20054ISO9001：2000程序文件5作业指导书等本企业内部管理制度6施工手册等其它有关手册及参考文件资料二、工程概况 东方世纪城位于福寿街东首，占地面积6万多平方米，总建筑面积近15万平方米，南临潍坊学院，北靠东明中学，西依新时代购物广场。本工程由潍坊东齐国际置业有限公司开发建设，山东新兴建筑规划设计研究院设计，潍坊五环工程项目管理有限责任公司和潍坊诚信工程建设监理有限责任公司监理，江苏南通二建集团有限公司总承包施工。本工程为六栋小高层公寓、二栋多层商务楼及其附属网点用房，其中1楼和9楼均为17层，10、11、12、15楼为11层，均为小高层。1# 和2#沿街为5层(局部为3层)，为商业网点。101112楼地下室联体，共一层，车库面积16400m2,独立柱基承重，框架结构。主要用作停车场及设备用房。三、现场布置特点由于本工程为群体建筑，占地面积大，施工时投入的各种机械设备较多，分布相对分散。甲方提供的变压器位于现场的东北角。四、确定各级配电设施位置1、因本工程占地面积较大，施工现场相对狭小，现场用电设备用量大，为节省临电线路，减少临电费用投资，所以施工现场临电布置采取使用四个配电总箱的方式。四个配电总箱直接由变压器配电室引出，第一个位于9#楼北侧，主要给北区钢筋加工场、9#楼QTZ60型塔吊及楼层、1#沿街。第二个位于现场职工生活区旁，1#楼高台搅拌机，1#泵车，10#、11#楼塔吊。第三个位于现场南侧、紧靠道路东侧地段，主要给15#、12#楼塔吊、南区泵车、南区钢筋加工场供电。第四个位于生活主要给职工生活区、食堂、管理人员生活区供电；位于各配电箱位置详见现场临时用电布置图。各条支路用电缆直接埋于地下，通至各总配电箱，电缆埋设深度不小于0.7米，每根电缆加DN50钢管保护,电缆终端处穿PVC50引至电箱，每根1.9米。电缆埋设上方0.7米处，铺设电缆标志。、 配电箱及开关箱设置及电器选择（）施工现场必须实行三级配电，配电箱应分级设置，即：总配电箱以下设分配电箱，分配电箱以下设开关箱，开关箱以下为用电设备，总配电箱给分配电箱配电、分配电箱给开关箱配电，开关箱控制用电设备。配电主线路走向及总配电箱，已在临时用电平面布置图标出，用电设备安装就位后，按相应的总配箱，设立分配电箱至开关箱。（）配电箱、开关箱的设置配电箱、开关箱应采用铁质或优质绝缘材料制作，装设应端正、牢固；移动式配电箱、开关箱应装设在固定的支架上。固定式配电箱、开关箱的下底与地面的距离应大于1.3m小于1.5m，下面应设置操作人员的绝缘垫；移动式配电箱、开关箱的下底与地面的距离应大于0.6m小于1.5m。动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明分路设置，开关箱箱体的导线进出线口一律设在箱体的下底面，并将导线固定成束并作防水弯，不得承受导线自重以外的拉力，所有配电箱、开关箱设在干燥通风及常温场所。（）分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱的距离不得超过3米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。（）所有配电箱与开关箱必须有门、有锁、有防雨、防尘等措施；配电箱与开关箱内的电器应紧固在电器安装板上，不得歪斜、松动；配电箱与开关箱的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。（）在同一配电箱内，动力和照明线路应分别设置，配电箱应装设在干燥和无杂物的场所，周围应有足够二人同时工作的空间和通道。施工现场所有配电箱，开关箱均应在箱门上明晰的标注其编号，名称，并作分路标志。所有的配电箱、开关箱在使用过程中必须按照下列操作顺序：送电顺序：总配电箱分配电箱开关箱；停电顺序反之。所有的配电箱，开关箱应配锁，配电箱和开关箱应由专人负责。（）开关电器必须是合格电器，必须完整无损，动作可靠，绝缘良好，严禁使用任何破损电器，每台用电设备应有专用开关箱，必须实行“一机一闸一保护”，严禁“一闸多用”开关箱的开关电器的额定值应与用电设备额定容量相适应。容量大于5的动力电器应采用自动开关电器或降压起动装置控制，严禁用其它金属代替熔丝。（ 7）焊接机械应设在防雨和通风良好的地方，焊接现场不准堆放易燃易爆物品。电焊机的一侧电源线长度应不大于5米，进线处必须设置防护罩，使用焊接机械，必须按规定穿戴防护用品，焊接机械的二侧线宜采用型橡皮护套铜芯多股软电缆，电缆的长度应不大于3米。（8）工地使用的漏电保护器要严格把好采购关，要选用通过部级，省级产品，要选用技术先进，质量可靠的产品。保证接线正确。所有施工现均采用电流动作型漏电保护器按结构型式有极，极，极三种，其中级漏电保护器为配电型，即可供动力用电3和照明用电2同时使用，又可单独使用控制用电设备。要根据供电方式和电源电压进行接线，接线时需分清相极和零线极。漏电保护器应实行分级分段保护，形成最少二级的漏电保护网对施工现场临时用电的安全保护，规范规定配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s ；使用于潮湿场所，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。、线路采用接零保护系统，即三相五线制供电。（）施工现场，应从配电站处作三相五线制，从配电站至各总配电箱之间一律采用五芯电缆。分配电箱至各开关箱的电缆宜采用暗设或明设。明敷导线架设高度不低于米，若导线与车辆交叉时，架设高度不应低于米。（）三相五线制的保护零线，必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处，再次作重复接地，每一处的重复接地装置的接地电阻，应不大于1欧姆，可利用钢筋砼基础的钢筋作为重复接地，接地线钢筋要求直径不小于10mm的圆钢引入系统线路，焊接长度应6d，双面焊（为钢筋直径）。（ 3）保护零线的安全技术要求a、保护零线不得装设开关和熔断器。b、保护零线应单独铺设，不作它用， 专供正常情况下的不带电的金属外壳（如电动机，配电箱，开关箱外壳等）和重复接地线相连接。c、与电气设备相连接的保护零线应为截面不小于2.5mm2的多股铜线，保护零线和工作零线要严格分开，工作零线仅供220V用电设备使用。、保护零线的统一标志宜为绿/黄双色线， 或用其它特殊颜色的导线来表示。五、用电机械一览表（见附页二）六、负荷计算施工用电计算：施工现场总用电：确定现场总用电量：P=1.1 (K1P1/cos+ K2P2+ K3P3+ K4P4)式中 P供电设备总需要容量（KW）； P1电动机额定功率（KW）； P2电焊机额定容量（KW）； P3室内照明容量（KW）； P4室外照明容量（KW）； cos电动机的平均功率因数，取0.75K1、K2、K3、K4需要的系数根据施工现场的机械设备（见机械设备用量表）和建筑面积，计算如下：动力用电：P1696.2，K10.5，cos0.7；P2420， K20.6；故 K1P1/cos+ K2P2=749.28照明用电：0.1（K1P1/cos+ K2P2）=74.9总用电量：1.05（动力用电+照明用电）=837.322.2确定变压器容量：现场由业主配备900KVA的箱变，以满足工程施工过程中的施工和生活需要。各个箱变及其之路的用电计算1、总箱1用电计算：总箱1线路主要负责的大型机械有QTZ60型及QTZ40型塔吊各一台，钢筋加工场对焊机和4台电焊机等。总容量合计：255.8 kw.I线=KP/(1.732U线cos)=255.8/(0.380.75) =389A根据计算电流选用电缆型号VV-3120+260（空气25。C）支路负荷如下：1、1#沿街及9#楼分箱容量为137kw。I线=KP/(1.732U线cos)=0.7137/(0.380.75) =189A根据计算电流选用电缆型号VV-350+230（空气25。C）2、钢筋加工场分箱容量为：230kwI线=KP/(1.732U线cos) =0.7230/(1.7320.380.75)=326A根据计算电流选用电缆型号vv-395+245(空气25。C)3、9#塔吊分箱按QTZ60型计算，分箱容量为：60kwI线=KP/(1.732U线cos) =0.760/(1.7320.380.75)=85A根据计算电流选用电缆型号vv-325+216(空气25。C)2、总箱2用电计算：总箱2线路主要负责的大型机械有QTZ40型塔吊各二台，1#高台搅拌机、泵车等。总容量合计：220kw.I线=KP/(1.732U线cos)=220/(0.380.7) =334A根据计算电流选用电缆型号VV-395+245（空气25。C）支路负荷如下：1、砼泵车分箱容量为80kw。I线=KP/(1.732U线cos)=0.780/(1.7320.380.75) =121A根据计算电流选用电缆型号VV-325+216（空气25。C）2、1#高台搅拌机分箱容量为：60kwI线=KP/(1.732U线cos) =0.760/(1.7320.380.75)=95A根据计算电流选用电缆型号vv-325+216(空气25。C)3、两台塔吊一个分箱均按QTZ60型计算，分箱容量为：100kwI线=KP/(1.732U线cos) =0.7100/(1.7320.380.75)=142A根据计算电流选用电缆型号vv-325+216(空气25。C)3、总箱3用电计算：总箱1线路主要负责的大型机械有QTZ40型塔吊各二台，钢筋加工场对焊机和4台电焊机等。总容量合计：255.8kw.I线=KP/(1.732U线cos)=255.8/(0.380.7) =518A根据计算电流选用电缆型号VV-3185+295（空气25。C）支路负荷如下：1、砼泵车分箱容量为137kw。I线=KP/(1.732U线cos)=0.7137/(1.7320.380.75) =185A根据计算电流选用电缆型号VV-350+230（空气25。C）2、钢筋加工场分箱容量为：230kwI线=KP/(1.732U线cos) =0.7230/(1.7320.380.75)=326A根据计算电流选用电缆型号vv-395+245(空气25。C)3、两台塔吊分两分箱均按QTZ60型计算，分箱容量为：110kwI线=KP/(1.732U线cos) =0.7110/(1.7320.380.75)=156A根据计算电流选用电缆型号vv-325+216(空气25。C)4、总箱4用电计算：主要用电设备：生活区供电容量为：98.9kw I线=KP/(1.732U线cos)=0.7*98.9/(1.7320.220.75)=242A根据计算电流电源电缆选用VV-395+245（空气25。C）八、安全用电技术措施安全用电在安全生产中占重要地位，因此全体施工人员必须树立“安全第一，预防为主”的思想，把安全生产放在第一位，养成人人讲安全，重视安全的新风尚。、专业电工及用电人员安装、维修或拆除临时用电工程，必须由电工完成，电工必须持证上岗，工作时穿绝缘鞋，戴绝缘手套，使用合格的电工工具，做好相应的防护措施，不得酒后上岗。对工程的供电线路，配电箱，开关箱每月检查一次，并作好检查记录。2、各类用电人员应做到：掌握安全用电基本知识和所有设备的性能。使用设备前必须按照规定穿戴好和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好，严禁设备带“病”运转。停用的设备必须拉闸断电，锁好开关箱。负责保护所用设备的负荷线，保护零线和开关箱，发现问题，及时处理。搬迁或移动用电设备必须经电工切断电源并妥善处理后进行。 现场用电器具必须坚持“一机一闸一保护”，并选用与电机容量相匹配的熔体，严禁用导线或铜丝代替熔丝。配电箱、开关箱应由专人负责，并每周进行检查，维修一次。施工现场停止作业1小时以上，应将动力开关箱断电、上锁。九、电气防火措施在灯具离地面高度低于2.4m的场所，照明电源电压不大于36V；在潮湿和地下工程及易触及带电体场所的照明电压不得大于12V。正常运行时有火花和外壳表面温度较高的电气设备，应远离可能燃火物质。照明灯具不得安装在木结构、竹结构上。配电室、变电所附近不得堆放易燃物品。油漆、汽油等可燃液体的器皿不得放在电机、机器旁，氧气瓶、乙炔瓶应远离电气设备。木工机械下的锯末、锯花等应及时清理，不得埋没电机。配电室外必须有防火池、防火沙，室内须有灭火器。宿舍内不得私拉乱接电线，严禁使用电炉。十、其它注意事项塔吊避雷线的设置：由于塔吊不在邻近建筑物防雷装置的保护范围内，所以应安装防雷装置，引下线可利用塔吊的金属结构体，但必须保证电气连接。同时必须作重复接地，但重复接地与防雷接地可使用同一接地体，其冲击接地电阻不得大于30。十一、外电防护：1、需进行外电防护的条件：在建工程（含脚手架）外侧边缘与外电架空线路的边线间的最小水平安全操作距离小于下表要求：在1#沿街西侧面外电线路电压(kv)1以下11035110最小安全操作距离(m)468塔吊旋转臂的任何部位或被吊物边缘与10KV以下架空线路边线最小水平垂直距离小于2m；在东方世纪城北侧。2、防护措施：防护栏：架空线下2m可用步高为1.8m的脚手架钢管搭设，上部用毛竹、杉木等绝缘材料搭设，高度应超过架空线2m，并用红白油漆间隔做标识。防护棚：如塔吊通过架空线进行重物吊运，需在架空线上部塔臂回旋范围内用毛竹、杉木等绝缘材料搭设呈“”形的防护棚，架空线下2m可用步高为1.8m的脚手架钢管搭设，防护棚与架空线间的距离不得小于0.95m(110Kv)水平段用竹、木脚手板封闭，严禁铺设钢脚手板。-精品word文档 值得下载 值得拥有-
