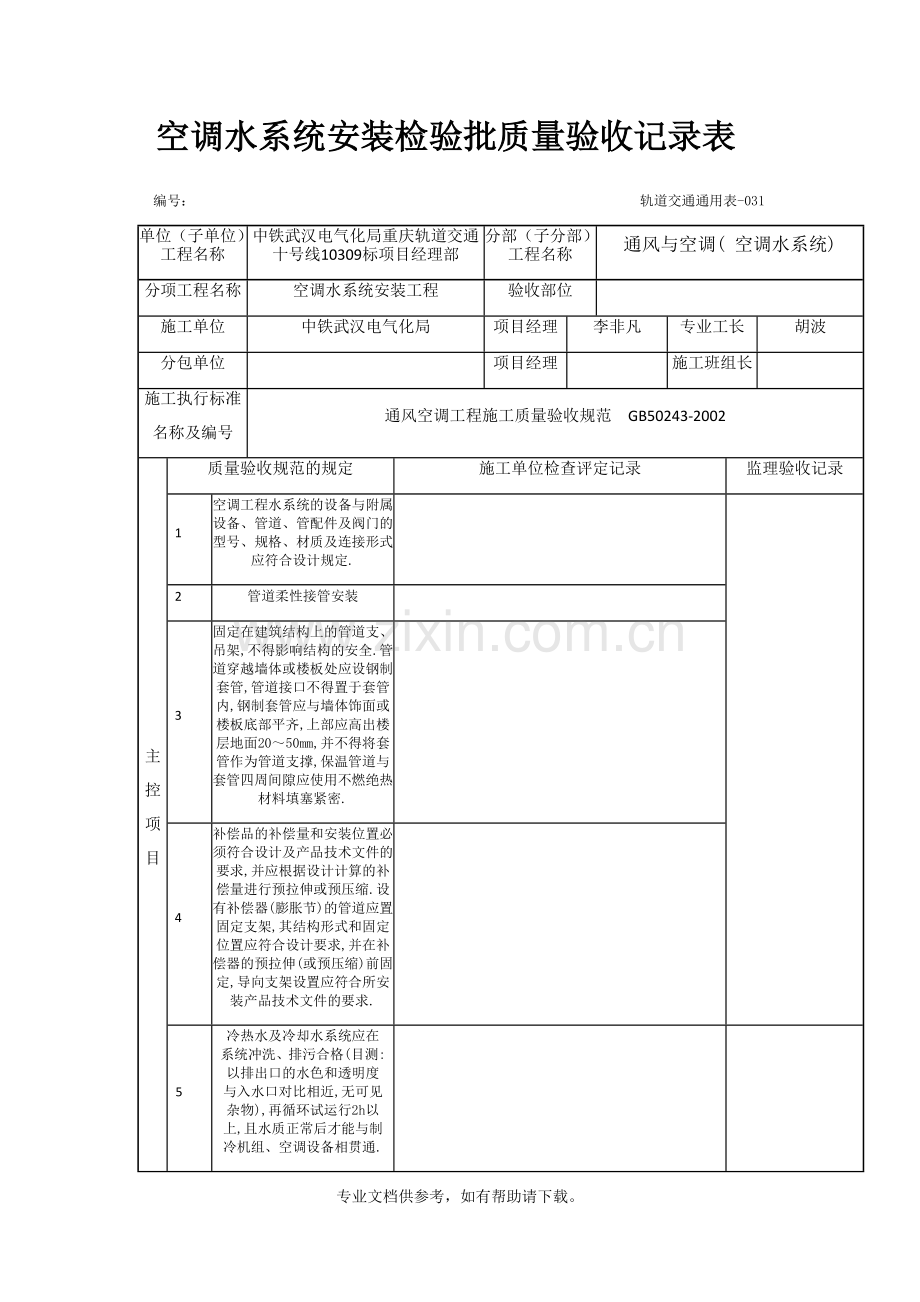

空调水系统安装检验批质量验收记录表
编号： 轨道交通通用表-031
单位（子单位）工程名称
中铁武汉电气化局重庆轨道交通十号线10309标项目经理部
分部（子分部）工程名称
通风与空调( 空调水系统)
分项工程名称
空调水系统安装工程
验收部位

施工单位
中铁武汉电气化局
项目经理
李非凡
专业工长
胡波
分包单位

项目经理

施工班组长

施工执行标准
名称及编号
通风空调工程施工质量验收规范 GB50243-2002
主
控
项
目
质量验收规范的规定
施工单位检查评定记录
监理验收记录
1
空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定.

2
管道柔性接管安装

3
固定在建筑结构上的管道支、吊架,不得影响结构的安全.管道穿越墙体或楼板处应设钢制套管,管道接口不得置于套管内,钢制套管应与墙体饰面或楼板底部平齐,上部应高出楼层地面20～50mm,并不得将套管作为管道支撑,保温管道与套管四周间隙应使用不燃绝热材料填塞紧密.

4
补偿品的补偿量和安装位置必须符合设计及产品技术文件的要求,并应根据设计计算的补偿量进行预拉伸或预压缩.设有补偿器(膨胀节)的管道应置固定支架,其结构形式和固定位置应符合设计要求,并在补偿器的预拉伸(或预压缩)前固定,导向支架设置应符合所安装产品技术文件的要求.

5
冷热水及冷却水系统应在系统冲洗、排污合格(目测:以排出口的水色和透明度与入水口对比相近,无可见杂物),再循环试运行2h以上,且水质正常后才能与制冷机组、空调设备相贯通.

6
阀门的安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密;安装在保温管道上的各类手动阀门,手柄均不得向下.

7
阀门试压

8
系统试压

9
通风与空调工程中的隐蔽工程,在隐蔽前必须经监理人员工验收及认可签证.

10
焊接钢管、镀锌钢管不得采用热煨弯.

一
般
项
目
1
管道焊接连接

2
螺纹连接的管道,螺纹应清洁、规整.断丝或缺丝不大于螺纹全扣数的10%;连接牢固;接口处根部外露螺纹为2～3扣,无外露填料;镀锌管道的镀锌层应注意保护,对局部的破损处,应作防腐处理.

3
法兰连接的管道,法兰面应与管道中心线垂直,并同心.法兰对接应平行,其偏差不应大于其外径的1.5/1000,且不得大于2mm;连接螺栓长度应一致、螺母在同侧、均匀拧紧.螺栓紧固后不应低于螺母平面.法兰的衬垫规格、品种与厚度应符合设计的要求.

4
管道沟槽式连接

5
管道支、吊架

6
阀门及其他部件安装

7
闭式系统管路应在系统最高处及所有可能积聚空气的高点设置排气阀,在管路最低点应设置排水管及排水阀

8

钢
制
管
道
安
装
允
许
偏
差
(mm)

项 目
允许偏差(mm)
实测值(mm)
1
2
3
4
5
6
7
8
9
10
11

(1)坐标
架空及
地 沟
室内
25

室外
15

埋地
60

(1)坐标
架空及
地 沟
室内
±20

室外
±15

埋地
±25

(3)水平
管平直度
DN≤100mm
2L%,最大40

DN>100mm
3L%,最大60

(4)立管垂直度
5L%,最大25

(5)成排管段间距
15

(6)成排管段或成排阀门在同一平面上
3

施工单位

检查结果

专业技术负责人：

质检工程师：

技术负责人：

年 月 日
监理单位

审查结论

专业监理工程师：

年 月 日
