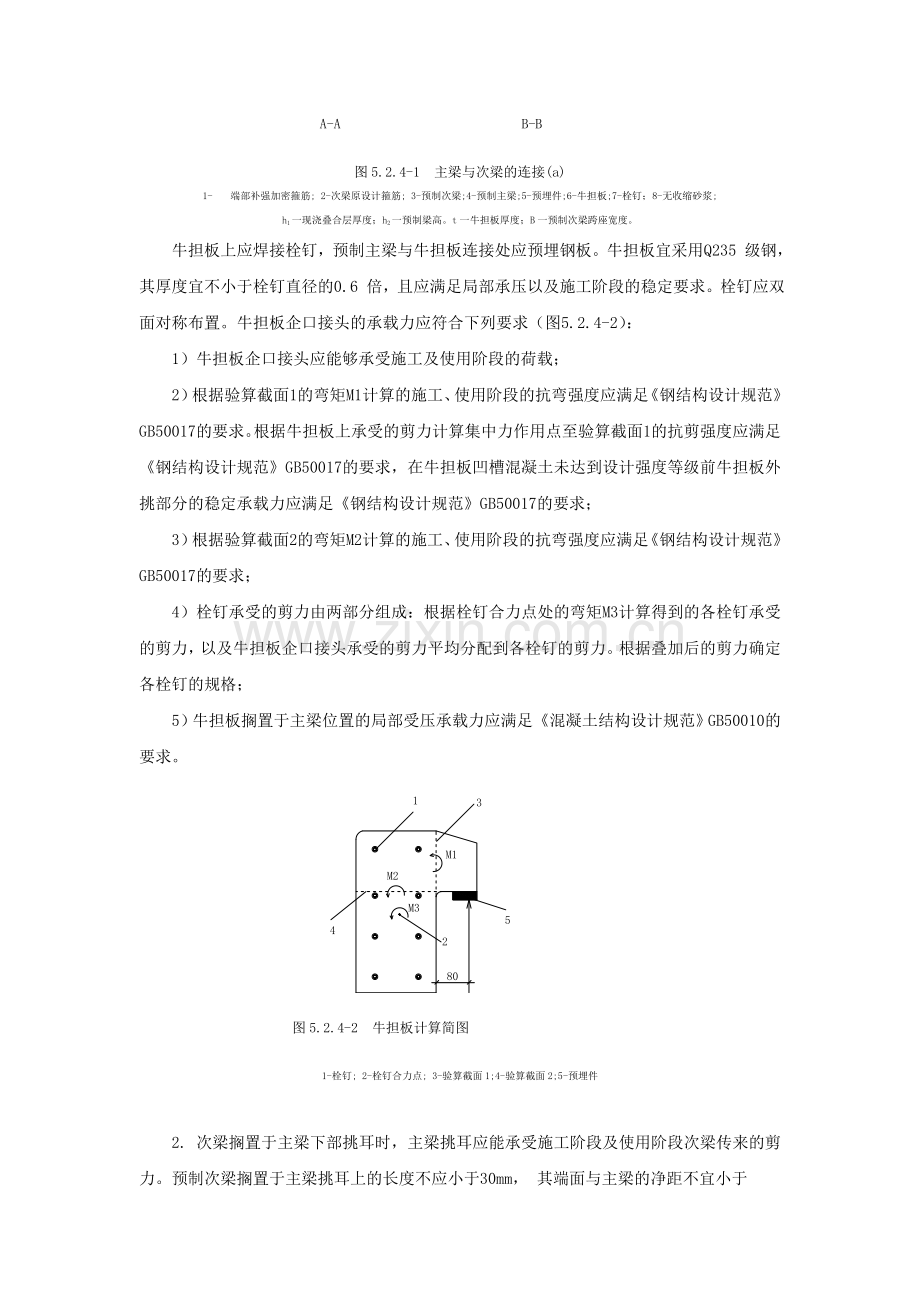

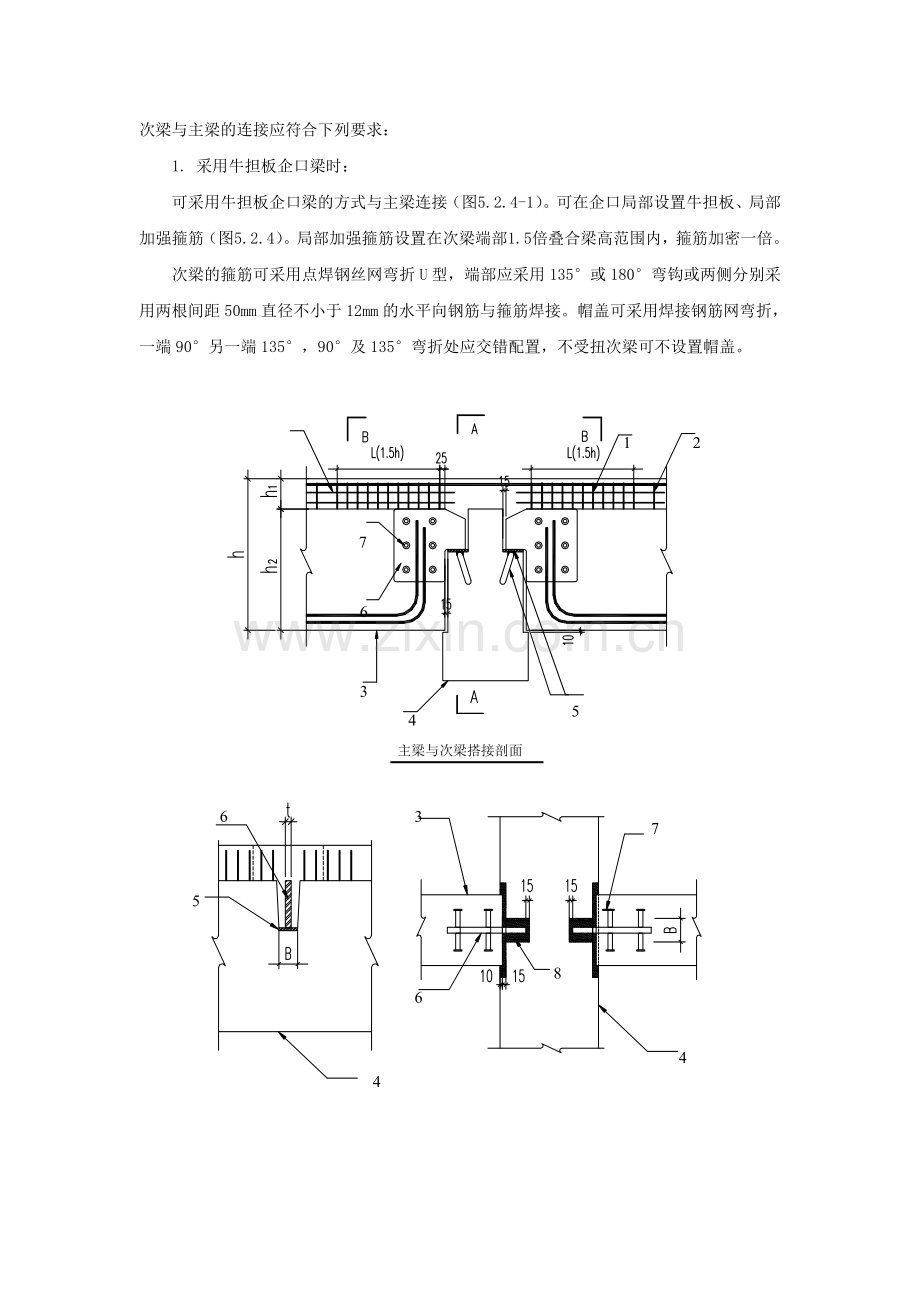

次梁与主梁的连接应符合下列要求：1. 采用牛担板企口梁时：可采用牛担板企口梁的方式与主梁连接（图5.2.4-1）。可在企口局部设置牛担板、局部加强箍筋（图5.2.4）。局部加强箍筋设置在次梁端部1.5倍叠合梁高范围内，箍筋加密一倍。次梁的箍筋可采用点焊钢丝网弯折U型，端部应采用135或180弯钩或两侧分别采用两根间距50mm直径不小于12mm的水平向钢筋与箍筋焊接。帽盖可采用焊接钢筋网弯折，一端90另一端135，90及135弯折处应交错配置，不受扭次梁可不设置帽盖。6 7 3 5 4 2 1 主梁与次梁搭接剖面4 8 6 4 5 6 3 7 A-A B-B图5.2.4-1 主梁与次梁的连接(a)1- 端部补强加密箍筋; 2-次梁原设计箍筋; 3-预制次梁;4-预制主梁;5-预埋件;6-牛担板;7-栓钉；8-无收缩砂浆;h1一现浇叠合层厚度；h2一预制梁高。t一牛担板厚度；B一预制次梁跨座宽度。牛担板上应焊接栓钉，预制主梁与牛担板连接处应预埋钢板。牛担板宜采用Q235 级钢，其厚度宜不小于栓钉直径的0.6 倍，且应满足局部承压以及施工阶段的稳定要求。栓钉应双面对称布置。牛担板企口接头的承载力应符合下列要求（图5.2.4-2）：1）牛担板企口接头应能够承受施工及使用阶段的荷载；2）根据验算截面1的弯矩M1计算的施工、使用阶段的抗弯强度应满足钢结构设计规范GB50017的要求。根据牛担板上承受的剪力计算集中力作用点至验算截面1的抗剪强度应满足钢结构设计规范GB50017的要求，在牛担板凹槽混凝土未达到设计强度等级前牛担板外挑部分的稳定承载力应满足钢结构设计规范GB50017的要求；3）根据验算截面2的弯矩M2计算的施工、使用阶段的抗弯强度应满足钢结构设计规范GB50017的要求；4）栓钉承受的剪力由两部分组成：根据栓钉合力点处的弯矩M3计算得到的各栓钉承受的剪力，以及牛担板企口接头承受的剪力平均分配到各栓钉的剪力。根据叠加后的剪力确定各栓钉的规格；5）牛担板搁置于主梁位置的局部受压承载力应满足混凝土结构设计规范GB50010的要求。图5.2.4-2 牛担板计算简图1-栓钉; 2-栓钉合力点; 3-验算截面1;4-验算截面2;5-预埋件2. 次梁搁置于主梁下部挑耳时，主梁挑耳应能承受施工阶段及使用阶段次梁传来的剪力。预制次梁搁置于主梁挑耳上的长度不应小于30mm， 其端面与主梁的净距不宜小于20mm。主梁挑耳部位应有可靠的补强措施。8 2 4 7 3 6 1 9 5 3 （a）平面图7 3 3 4 8 9 10 5 2 9 4 2 5 6 3 7 6 1 （b）剖面图图5.2.4-3 主梁与次梁的连接1-预制次梁; 2-预制主梁; 3-主梁原设计箍筋; 4-U型补强筋;5-U型补强筋;6-补强筋; 7-补强筋;8-梁主筋;9-次梁箍筋;10-叠合层; h1一现浇叠合层厚度；h2一预制梁高。B一箍筋加密区段。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
