电路分析基础练习题及答案第一章.doc

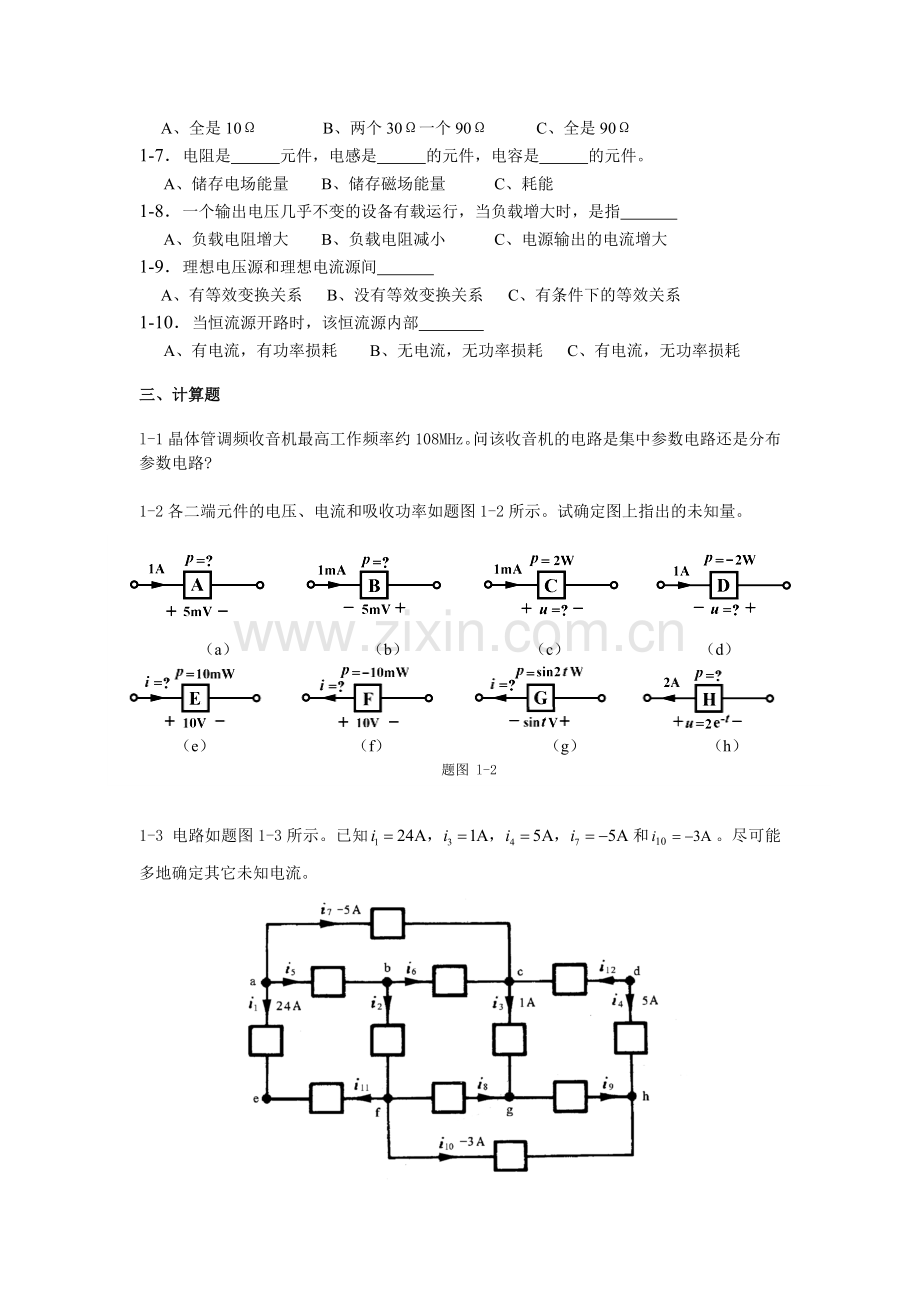

电路分析基础练习题及答案第1章 习题一、填空题1-1.通常，把单位时间内通过导体横截面的电荷量定义为 。1-2.习惯上把 运动方向规定为电流的方向。1-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的 。1-4.电压和电流的参考方向一致，称为 方向。1-5.电压和电流的参考方向相反，称为 方向。1-6.电压和电流的负值，表明参考方向与实际方向 。1-7.若P0（正值），说明该元件 功率，该元件为 。1-8.若P0（负值），说明该元件 功率，该元件为 。1-9. 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 定律则是反映了电路的整体规律，其中 定律体现了电路中任意结点上汇集的所有 的约束关系， 定律体现了电路中任意回路上所有 的约束关系，具有普遍性。1-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 。1-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 代数和为零。二、选择题1-1当电路中电流的参考方向与电流的真实方向相反时，该电流 A、一定为正值 B、一定为负值 C、不能肯定是正值或负值1-2已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为 A、6V B、6V C、14V1-3当电阻R上的、参考方向为非关联时，欧姆定律的表达式应为 A、 B、 C、1-4一电阻R上、参考方向不一致，令=10V，消耗功率为0.5W，则电阻R为 A、200 B、200 C、2001-5两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为 A、10V B、20V C、30V1-6已知接成Y形的三个电阻都是30，则等效形的三个电阻阻值为 A、全是10 B、两个30一个90 C、全是901-7电阻是 元件，电感是 的元件，电容是 的元件。A、储存电场能量 B、储存磁场能量 C、耗能1-8一个输出电压几乎不变的设备有载运行，当负载增大时，是指 A、负载电阻增大 B、负载电阻减小 C、电源输出的电流增大1-9理想电压源和理想电流源间 A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系1-10当恒流源开路时，该恒流源内部 A、有电流，有功率损耗 B、无电流，无功率损耗 C、有电流，无功率损耗三、计算题l-1晶体管调频收音机最高工作频率约108MHz。问该收音机的电路是集中参数电路还是分布参数电路? 1-2各二端元件的电压、电流和吸收功率如题图1-2所示。试确定图上指出的未知量。（a） （b） （c） （d）（e） （f） （g） （h）题图 l-21-3 电路如题图1-3所示。已知和。尽可能多地确定其它未知电流。题图 l-31-4 题图1-4中，各支路电压电流采用关联参考方向。已知，和。尽可能多地确定其余支路电压。若要确定全部电压，尚需知道哪些支路电压？题图 l-41-5 电路如题图1-5所示，求支路电流、。题图 l-51-6 电路如题图1-6所示，已知。试求各二端元件的吸收功率。题图 l-61-7各线性电阻的电压电流和电阻如题图1-7所示。试求图中的未知量。题图 l-71-8 各线性电阻的电压、电流、电阻和吸收功率如题图1-8所示。试求各电阻的电压或电流。题图 l-81-9 各二端线性电阻如题图1-9所示。已知电阻的电压、电流、电阻和吸收功率四个量中的任意两个量，求另外两个量。题图 l-91-10 电路如题图1-10所示。已知,求各元件电压和吸收功率，并校验功率平衡。题图 l-10 1-11 题图1-11电路中，若。求各元件电压和吸收的功率。题图 l-111-12 电路如题图1-12所示，已知电压源电压，电流源的电流为，求此时电压源和电流源发出的功率。题图 1-121-13试求题图1-13各电路的电压和。题图 1-131-14试求题图1-14各电路的电压和电流。题图 1-141-15 电路如题图1-15所示。试分别求出两个电压源发出的功率。 题图 1-151-16 电路如题图1-16所示。试用观察法求各电流源电压和发出的功率。题图 1-161-17 电路如题图1-17所示，已知电位和。试用观察法求各支路电流。题图 1-17第1章 答案一、填空题1-1.电流 1-2.正电荷 1-3.电压 1-4.关联参考 1-5.非关联参考 1-6.一致 1-7.消耗（或吸收），负载 1-8.产生（或发出），电源 1-9. 欧姆，基尔霍夫，KCL，支路电流 ，KVL ，元件上电压 1-10.代数和为零 1-11.电压二、选择题1-1 B 1-2 B 1-3B 1-4A 1-5B 1-6 C 1-7C，B， A1-8C 1-9B 1-10B 三、计算题l-1 解：频率为108MHz周期信号的波长为 几何尺寸的收音机电路应视为集中参数电路。说明：现在大多数收音机是超外差收音机，其工作原理是先将从天线接收到的高频信号变换为中频信号后再加以放大、然后再进行检波和低频放大，最后在扬声器中发出声音。这种收音机的高频电路部分的几何尺寸远比收音机的几何尺寸小。1-2 解：二端元件的吸收功率为p=ui,已知其中任两个量可以求得第三个量。1-3 解：已知部分支路电流，可以根据节点和封闭面KCL求得另外一些支路电流。 1-4 解：已知部分支路电压，可以根据回路和闭合节点序列的KVL方程，求得另外一些支路电压。 1-9 解：根据KCL，KVL求出各支路电压和支路电流，然后计算各二端元件的吸收功率。 1-10 解：根据KCL，KVL求出各支路电压和支路电流，然后计算各二端元件的吸收功率。 1-11 解： 1-12 解：1-13 解：1-15 解: 1-16 解：说明：题图1-12电路是只包含一个独立电压源的线性电阻电路，当电流i4数值增加一倍时，即，电路中各电压以及各电流均增加一倍，而各二端元件的功率增加到原来的4倍。当电流i4由变化为时，各电压电流的符号改变，而功率符号不改变。1-19 解：1-20 解：1-21 解：1-23 解： 1-24 解：1-25 解：
