电路分析基础章节练习题题库及答案（第二章）

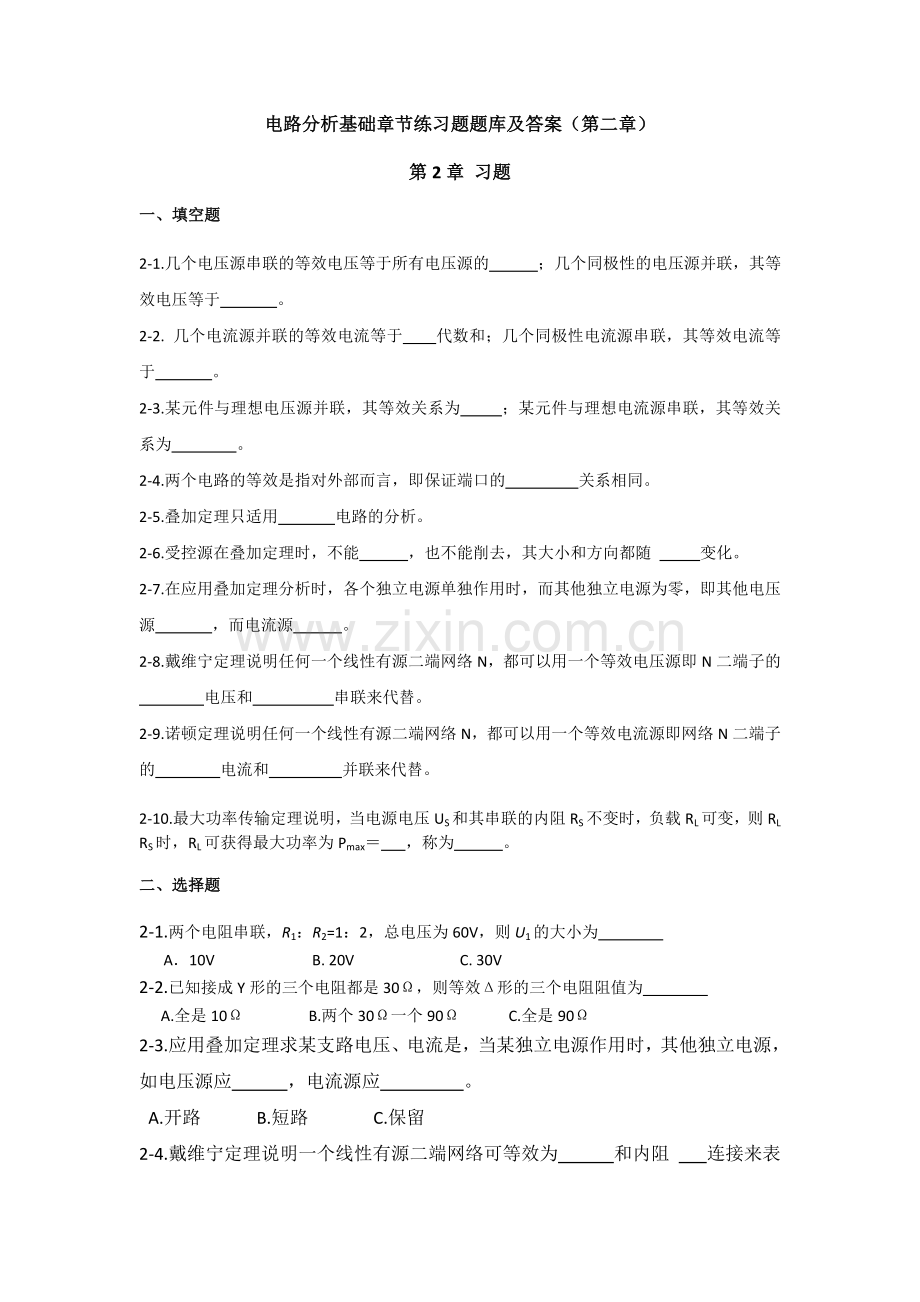

第2章 习题
一、填空题
2-1.几个电压源串联的等效电压等于所有电压源的 ；几个同极性的电压源并联，其等效电压等于 。
2-2. 几个电流源并联的等效电流等于 代数和；几个同极性电流源串联，其等效电流等于 。
2-3.某元件与理想电压源并联，其等效关系为 ；某元件与理想电流源串联，其等效关系为 。
2-4.两个电路的等效是指对外部而言，即保证端口的 关系相同。
2-5.叠加定理只适用 电路的分析。
2-6.受控源在叠加定理时，不能 ，也不能削去，其大小和方向都随 变化。
2-7.在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源 ，而电流源 。
2-8.戴维宁定理说明任何一个线性有源二端网络N，都可以用一个等效电压源即N二端子的
电压和 串联来代替。
2-9.诺顿定理说明任何一个线性有源二端网络N，都可以用一个等效电流源即网络N二端子的 电流和 并联来代替。
2-10.最大功率传输定理说明，当电源电压US和其串联的内阻RS不变时，负载RL可变，则RL RS时，RL可获得最大功率为Pmax＝ ，称为 。
二、选择题
2-1.两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为
A．10V B. 20V C. 30V
2-2.已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为
A.全是10Ω B.两个30Ω一个90Ω C.全是90Ω
2-3.应用叠加定理求某支路电压、电流是，当某独立电源作用时，其他独立电源，如电压源应 ，电流源应 。
A.开路 B.短路 C.保留
2-4.戴维宁定理说明一个线性有源二端网络可等效为 和内阻 连接来表示。
A. 短路电流Isc B. 开路电压Uoc C.串联 D.并联
2-5. 诺顿定理说明一个线性有源二端网络可等效为 和内阻 连接来表示。
A.开路电压Uoc B.短路电流Isc C.串联 D.并联
2-6. 求线性有源二端网络内阻时：（1）无源网络的等效电阻法，应将电压源 处理，将电流源 处理；（2）外加电源法， 应将电压源 处理，电流源 处理；（3）开路电压和短路电流法，应将电压源 处理，电流源 处理。
A.开路 B.短路 C.保留
三、计算题

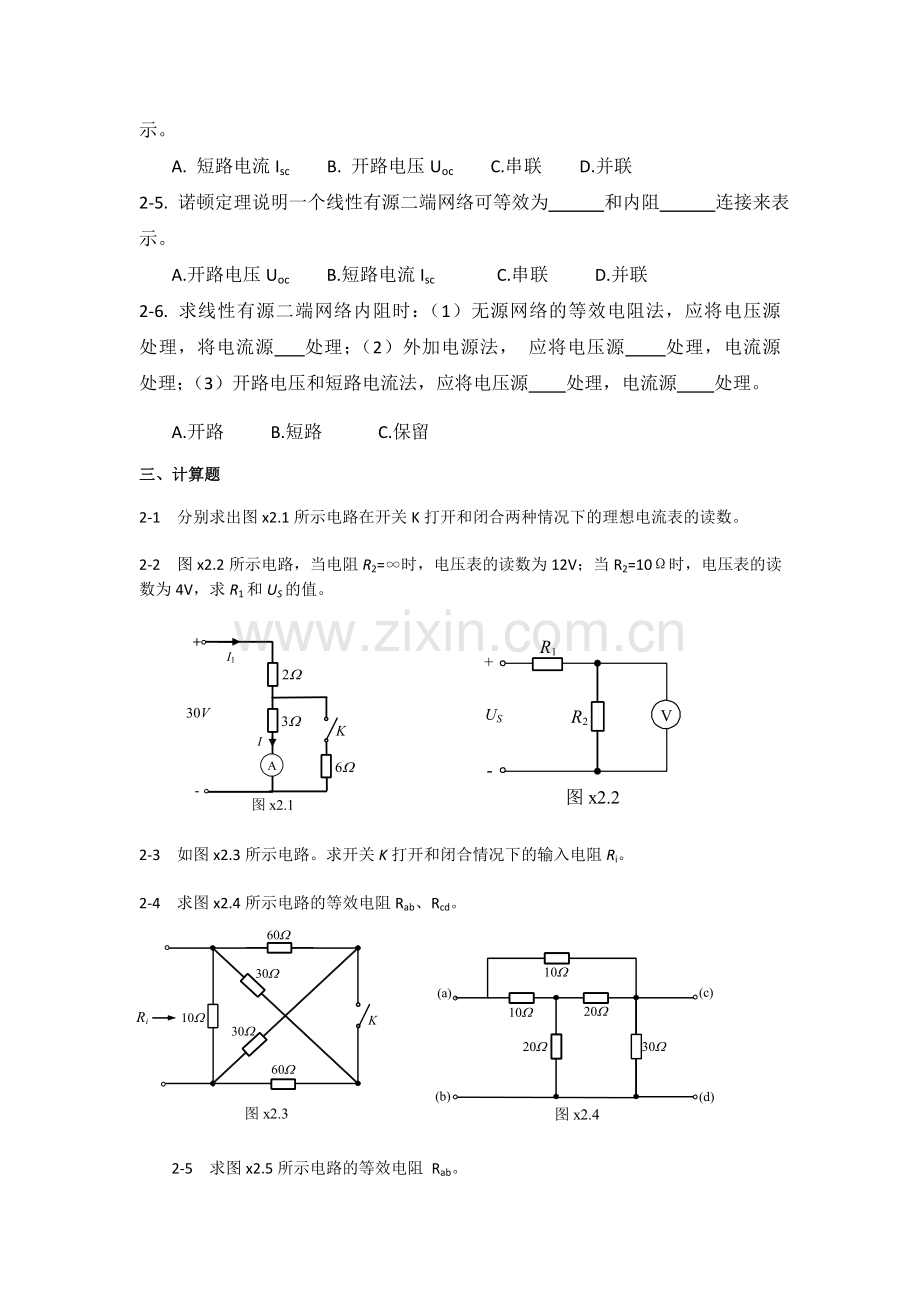

2-1 分别求出图x2.1所示电路在开关K打开和闭合两种情况下的理想电流表的读数。

2-2 图x2.2所示电路，当电阻R2=∞时，电压表的读数为12V；当R2=10Ω时，电压表的读数为4V，求R1和US的值。

2-3 如图x2.3所示电路。求开关K打开和闭合情况下的输入电阻Ri。

2-4 求图x2.4所示电路的等效电阻Rab、Rcd。

解：电路图可变为：

2-5 求图x2.5所示电路的等效电阻 Rab。

2-6 图x2.6所示电路中各电阻的阻值相等，均为R，求等效Rab.
g
f
e

2-7 化简图x2.7所示各电路.

2-8 用电源等效变换法求图x2.8图示电路中负载上的电压U。

2-9 题图x2.9图示电路，用电源等效变换法求电流i。

2-10 若题2-10图示电路中电流i为1.5A，问电阻R的值是多少？

2-11 化简题2-11图示电路.

2-12  由图x2.12所示电路，用叠加定理求。

图x2.12

2-13. 试用叠加定理求电压和电流
2-14 电路如图所示，欲使，试用叠加定理确定电流源之值。

图x2.13 图x2.14

2-15 画出图x2.15所示电路的戴维南等效电路。

图x2.15

2-16 试用戴维南定理求图x2.16所示电路中的电流。

图x2.16

2-17电路如图x2.17所示。试用：（1）戴维南定理；（2）诺顿定理，计算电流。
2-18 试用诺顿定理求图x2.18所示电路中的电流。

图x2.17 图x2.18

1-19．图示电路中，（1）问电阻何值时获得最大功率；
（2）原电路中功率传输效率(为获得的功率与电源产生的功率之比）；
（3）戴维南等效电路中功率传输效率。
1-20．在图示电路中，已知：当时，。试问：
（1）当时，为多少？
（2）为多大时，它吸收的功率最大并求此最大功率。

图x2.19 图x2.20

第2章 答案
一、填空题
2-1.电压代数和，其中之一 2-2.所有电流源的电流 ，其中之一
2-3.该理想电压源，该理想电流源 2-4.伏安特性（VCR） 2-5.线性
2-6.单独作用，控制量 2-7.短路，开路 2-8.开路，内阻
2-9.短路 ，内阻 2-10.等于，，负载与电源匹配或最大功率匹配
二、选择题
2-1. B 2-2. C 2-3. B，A 2-4. B，C 2-5. B，D 2-6. B，A ，B，A ，C，C
三、计算题
2-1． 打开时电流表的读数:
闭合时电流表的读数为:
2-2． 时，电压表读数为电源电压
时,电压表读数，
2-3． K打开 ；K闭合
2-4．
2-5．（a）
（b）
（c）
（d）
2-6．（a） （b）
2-7． 略
2-8．
2-9．
2-10．
2-11．略
2-12．
2-13．
2-14．
2-15．略
2-16．（a） （b）
2-17．
2-18．（1） （2）
2-19．（1） （2）20% （3）50%
2-20. （1） （2）
