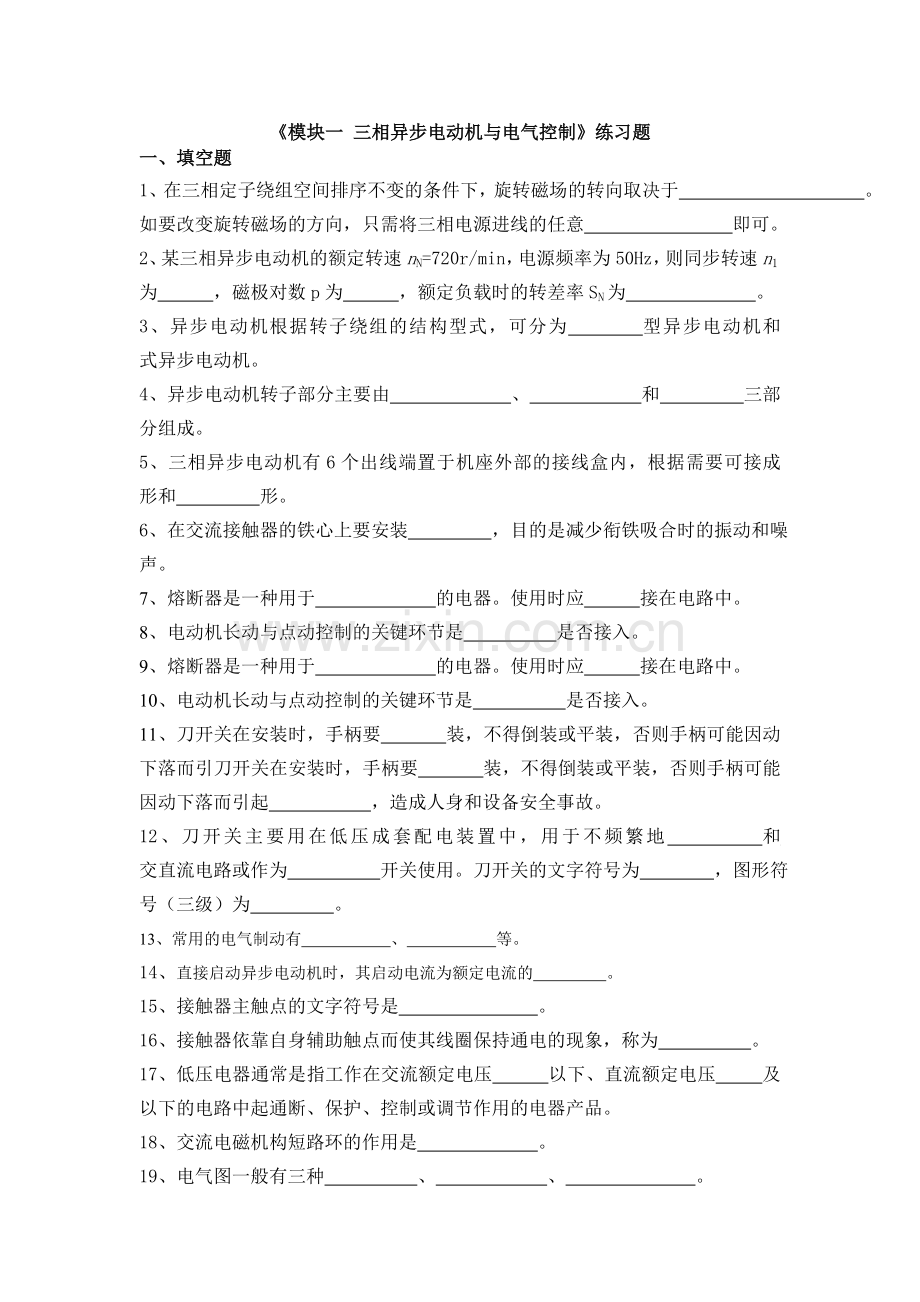

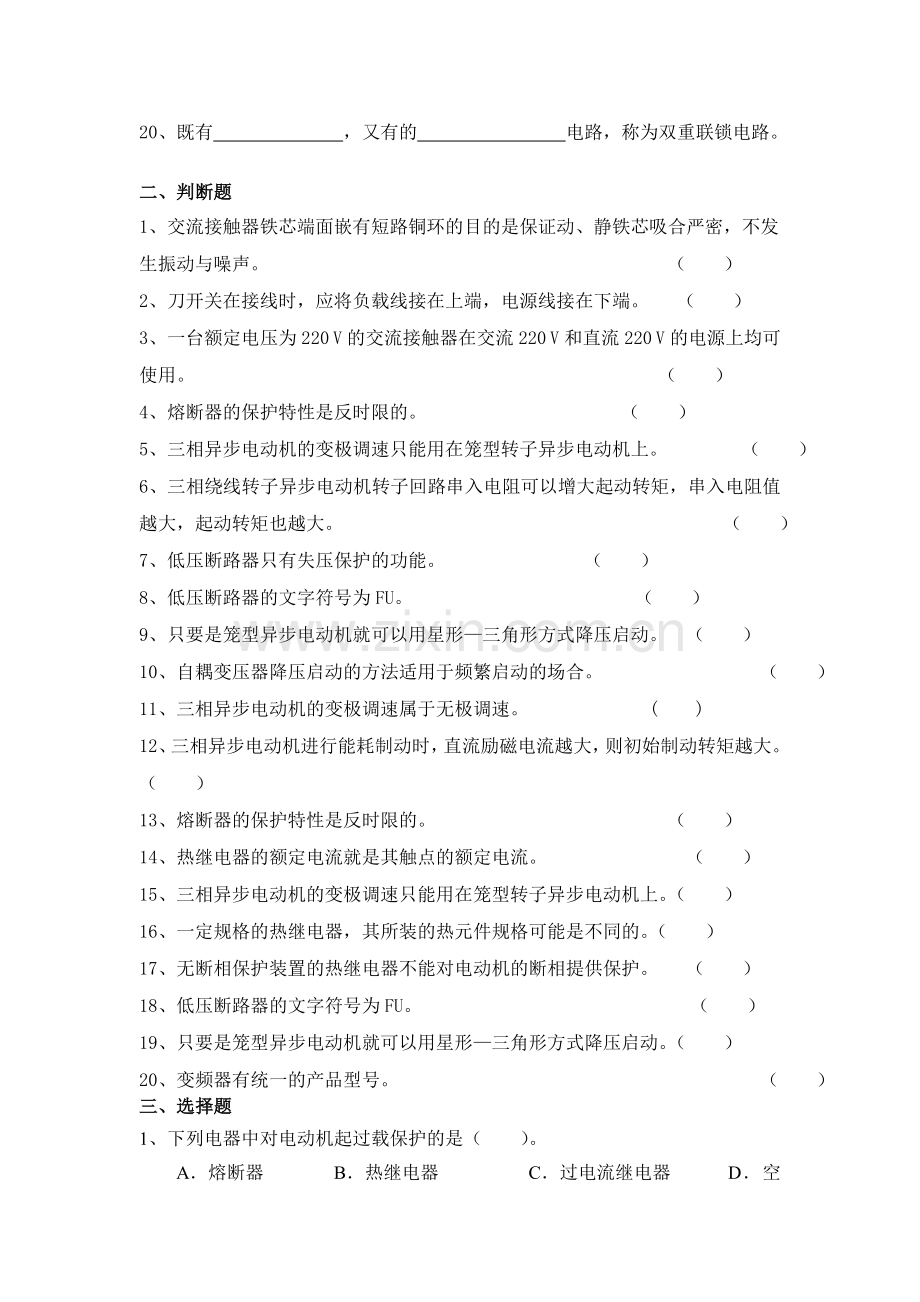

模块一 三相异步电动机与电气控制练习题一、填空题1、在三相定子绕组空间排序不变的条件下，旋转磁场的转向取决于 。如要改变旋转磁场的方向，只需将三相电源进线的任意 即可。2、某三相异步电动机的额定转速nN=720r/min，电源频率为50Hz，则同步转速n1为 ，磁极对数p为 ，额定负载时的转差率SN为 。3、异步电动机根据转子绕组的结构型式，可分为 型异步电动机和 式异步电动机。4、异步电动机转子部分主要由 、 和 三部分组成。5、三相异步电动机有6个出线端置于机座外部的接线盒内，根据需要可接成 形和 形。6、在交流接触器的铁心上要安装 ，目的是减少衔铁吸合时的振动和噪声。7、熔断器是一种用于 的电器。使用时应 接在电路中。8、电动机长动与点动控制的关键环节是 是否接入。9、熔断器是一种用于 的电器。使用时应 接在电路中。10、电动机长动与点动控制的关键环节是 是否接入。11、刀开关在安装时，手柄要 装，不得倒装或平装，否则手柄可能因动下落而引刀开关在安装时，手柄要 装，不得倒装或平装，否则手柄可能因动下落而引起 ，造成人身和设备安全事故。12、刀开关主要用在低压成套配电装置中，用于不频繁地 和 交直流电路或作为 开关使用。刀开关的文字符号为 ，图形符号（三级）为 。13、常用的电气制动有 、 等。14、直接启动异步电动机时，其启动电流为额定电流的 。15、接触器主触点的文字符号是 。16、接触器依靠自身辅助触点而使其线圈保持通电的现象，称为 。17、低压电器通常是指工作在交流额定电压 以下、直流额定电压 及以下的电路中起通断、保护、控制或调节作用的电器产品。 18、交流电磁机构短路环的作用是 。19、电气图一般有三种 、 、 。20、既有 ，又有的 电路，称为双重联锁电路。二、判断题1、交流接触器铁芯端面嵌有短路铜环的目的是保证动、静铁芯吸合严密，不发生振动与噪声。 （ ）2、刀开关在接线时，应将负载线接在上端，电源线接在下端。 （ ）3、一台额定电压为220 V的交流接触器在交流220 V和直流220 V的电源上均可使用。 （ ）4、熔断器的保护特性是反时限的。 （ ）5、三相异步电动机的变极调速只能用在笼型转子异步电动机上。 （ ）6、三相绕线转子异步电动机转子回路串入电阻可以增大起动转矩，串入电阻值越大，起动转矩也越大。 （ ）7、低压断路器只有失压保护的功能。 （ ）8、低压断路器的文字符号为FU。 （ ）9、只要是笼型异步电动机就可以用星形三角形方式降压启动。 （ ）10、自耦变压器降压启动的方法适用于频繁启动的场合。 （ ）11、三相异步电动机的变极调速属于无极调速。 ( )12、三相异步电动机进行能耗制动时，直流励磁电流越大，则初始制动转矩越大。 （ ）13、熔断器的保护特性是反时限的。 （ ）14、热继电器的额定电流就是其触点的额定电流。 （ ）15、三相异步电动机的变极调速只能用在笼型转子异步电动机上。（ ）16、一定规格的热继电器，其所装的热元件规格可能是不同的。（ ）17、无断相保护装置的热继电器不能对电动机的断相提供保护。 （ ）18、低压断路器的文字符号为FU。 （ ）19、只要是笼型异步电动机就可以用星形三角形方式降压启动。（ ）20、变频器有统一的产品型号。 （ ）三、选择题1、下列电器中对电动机起过载保护的是（ ）。 A熔断器B热继电器C过电流继电器 D空气开关2、下列电器中对电动机起短路保护的是（ ）。A熔断器 B热继电器 C过电流继电器 D空气开关3、通电延时型时间继电器，它的动作情况是（ ）。A.线圈通电时触点延时动作，断电时触点瞬时动作。B.线圈通电时触点瞬时动作，断电时触点延时动作。C.线圈通电时触点不动作，断电时触点瞬时动作。D.线圈通电时触点不动作，断电时触点延时动作。4、甲乙两个接触器，欲实现联锁控制，则应（ ）。A.在甲接触器的线圈电路中串入乙接触器的动断触点。B.在乙接触器的线圈电路中串入甲接触器的动断触点。C.在两接触器的线圈电路中互串入对方的动断触点。D.在两接触器的线圈电路中互串入对方的动合触点。5、甲乙两个接触器，若要求乙停止工作后才允许甲接触器停止工作，则应（ ）。A.在甲接触器的停止按钮两端并联乙接触器的动合触点。B.在甲接触器的停止按钮两端并联乙接触器的动断触点。C.在乙接触器的停止按钮两端并联甲接触器的动断触点。D.在乙接触器的停止按钮两端并联甲接触器的动合触点。6、常用的绕线式异步电动机降压启动方法是（ ）。A.转子串电阻降压启动 B.星形-三角形降压启动C.自耦变压器降压启动 D. 定子串频敏变阻器降压启动7、在星形-三角形降压启动控制线路中启动电流是正常工作电流的（ ）。A.1/3 B.1/ C.2/3 D. 2/8、三相异步电动机反接制动时，采用对称制电阻接法，可以在限制制动转矩的同时，也限制了（ ）。A、制动电流 B、 启动电流 C、 制动电压 D、 启动电压9、三相异步电动机起动瞬间，转差率为（ ）。A、s = 0 B、s =0.010.07 C、s = 1 D、 s 111、绕线式异步电动机降压起动常用的方法是（ ）。A定子串电阻降压起动 B星-三角降压起动C自藕变压器降压起动 D频敏变阻器起动12、断电延时型时间继电器，它的动作情况是（ ）。A线圈通电时触点延时动作，断电时触点瞬时动作B线圈通电时触点瞬时动作，断电时触点延时动作C线圈通电时触点不动作，断电时触点瞬时动作D线圈通电时触点不动作，断电时触点延时动作四、简答题1、在电气原理图中，QS、FU、KM、SB、FR分别是什么电气元件的文字符号?2、交流接触器的铁芯端面上为什么要安装短路环？3、在电气原理图中，QS、FU、KM、SB、FR分别是什么电气元件的文字符号?4、交流接触器的铁芯端面上为什么要安装短路环？5、什么是自锁控制？6、电动机多地控制规律是什么？7、异步电动机的工作原理是什么？9、异步电动机“异步”的含义？10、异步电动机的三种运行状态是什么？11、他励直流电动机的制动方法有哪几种？ 各有什么特点？适用于哪些场合？五、设计题1、一台三相异步电动机运行要求为：按下启动按钮电动机正转，5秒后，电动机自行反转，再过10秒电动机停止，并具有短路、过载保护。试设计主电路和控制电路。某车床由一台笼型异步电动机拖动，润滑油泵由另一台笼型异步电动机拖动，均采用直接启动。工艺要求如下：（1）主轴必须在油泵开动后，才能启动；（2）主轴正常为正向运转，但为调试方便，要求能正、反向点动；（3）允许主轴、油泵同时停止；（4）有短路、过载及失压保护。2、试设计可以从两地控制一台电动机，实现点动工作和连续运转工作的控制线路。有一小车由笼型异步电动机拖动，其动作过程如下：（1）小车由原位开始前进，到终端后自动停止；（2）在终端停留20s后自动返回原位停止；（3）要求能在前进或后退途中任意位置都停止或启动。试设计主电路与控制电路3、设计双重联锁电机正反转控制线路图。其中KM1控制电机正转，KM2控制电机反转，SB1为正转启动按钮，SB2为反转启动按钮，SB3为停止按钮。（1）控制线路中的过载保护；（2）控制线路中电气联锁控制功能；（3）电机反转能够连续运行。4、试设计可以从甲乙两地控制一台电动机，实现点动工作和连续运转工作的主电路和控制线路。其中KM1控制电机启停，SB1为甲地点动控制按钮，SB2为乙地点动控制按钮，SB3为甲地连动启动按钮，SB4为乙地连动启动控制按钮，SB5为甲地连动停止按钮，SB6为乙地连动停止控钮。（1）控制线路中需要过载保护；（2）控制线路中有失压与欠压保护；（3）控制线路中有短路保护。5、现有一台双速电动机，试按下述要求设计控制线路。（1）分别用两个按钮操作电动机的高速和低速运行，用一个总停止按钮操作电动机的停转；（2）高速运行时，应先接成低速运行然后经延时后再换接到高速运行；（3）应有短路保护和过载保护。六、分析题1、分析此线路会产生什么现象，如何改进来避免此现象的发生（画图说明）？ 2、为三相笼型异步电动机定子绕组串电阻降压启动控制线路，分析此电路是否合理，若不合理说明原因并画出合理的控制线路。3、分析下图，回答下列问题。（1）对三相异步电动机来说，要实现正反转控制，只要改变接入电动机三相电源的 即可。（2）在主电路中，当KM1和KM2分别得电吸合后，电源 和 的相序发生了改变，即电机的旋转方向发生了改变。（3）在控制线路b中，当按下启动按钮SB2后，交流接触器 得电，电机正转运行；当按下启动按钮SB3后，交流接触器 得电，电机反转运行。若电机正转运行时，又按下SB3，将会使主电路发生两相电源 事故。（4）在控制线路c中，交流接触器KM1和KM2的 分别串接在对方线圈电路中，形成相互制约的控制，称为 。（5）在控制线路c中，当电机正转运行时，按下反转启动按钮SB3，此时，若交流接触器KM1的常开辅助触点发生熔焊粘连，也会使会使主电路发生两相电源 事故。（6）在控制线路d中，将正反转启动按钮的 串入对方接触器线圈电路中，称为 。（7）在控制线路d中，既有 联锁，又有 联锁，故称为 。4、分析下图，回答下列问题。（1）当交流接触器KM1得电时，电机工作于 状态，当交流接触器KM2得电时，电机工作于 状态.（2）在控制线路一中，按下启动按钮 ， 和 线圈得电，交流接触器 的主触点吸合，时间继电器KT通电开始计时，当达到时间继电器的整定值时，其 闭合， 的线圈得电，电机 运行。5、分析下图，回答下列问题。（1）当交流接触器KM1得电时，电机工作于 状态，当交流接触器KM2得电时，电机工作于 状态。（2）按下启动按钮 ，接触器 线圈通电并自锁，电动机工作于 状态。（3）按下停止按钮 ， 断电释放， 线圈通电动作并自锁， 的动合主触点闭合，改变了电动机定子绕组中电源的 ，电动机工作于 状态，电动机的转速迅速下降，当转速低于100 r/min时， 复位， 线圈断电释放，制动过程结束。模块二 典型机床电气控制系统分析与检修习题一、填空题1、车床是一种用途极广并且很普遍的 机床。2、车削螺纹时，为避免乱扣，要反转退刀，因此要对电动机实行 控制。3、磨床中电磁吸盘的作用是 ，它的退磁回路的作用是 。4、磨床工作时，采取 措施来保证在磨头下降过程中，不允许工作台转动。 5、铣床是用 进行加工的机床，铣床加工一般有 和 两种。6、在机床控制线路中，对电动机进行快速制动的方法主要有 。7、铣床的工作台移动由 台进给电动机拖动，它的运动方向是通过 来选择的。8、X62W型铣床工作台在同一时间工作时只允许在一个方向运动，各运动之间的方向联锁是通过 和 两种方法实现的。9、机床控制电路的设计中，照明、显示及报警电路的电压等级是 。二、判断题1、车床主要用来车削外圆、内圆、端面、螺纹和定型面，也可用钻头、铰刀等刀具进行钻孔、镗孔、倒角、割槽及切断等加工工作。（ ）2、铣床不仅可以加工平面、斜面、沟槽等，还可以加工齿轮、螺旋面。（ ）3、使用摇臂钻床时，摇臂的移动要严格按照摇臂松开移动摇臂夹紧的程序进行。（ ）4、磨床工作台安装电磁吸盘的主要原因是它比机械固定方式牢固。（ ）5、电动机由于电源电压、频率等引起的故障，称为电动机的外部故障。（）6、用校验灯检查故障时，对于查找断路故障时使用大容量的灯泡为宜；对于接触不良而引起的故障时，要用较小功率的灯泡。 （） 7、当电气设备或电气线路发生火警时，要尽快切断电源，防止火情蔓延并用泡沫灭火器灭火。（ ） 8、电阻检查法检查电路时，可以不用关断电源直接检查。（ ） 三、选择题 1、M7130型平面磨床控制线路中的欠流继电器KI的作用是（ ）。A防止事故B放电作用C退磁作用D跳闸作用2、M7130型平面磨床控制线路中与电磁吸盘线圈并联的电阻作用是（ ）。A减小电流B放电作用C退磁作用D分压作用3、在机床中设置“点动”环节的主要作用是（ ）。A保护电动机B有利于电动机调速C快速启动电动机D加工特殊零件4、空钩或轻载下放时，电动机处于（ ）状态。A反转电动 B再生制动 C倒拉反接制动 D正向电动5、在机床中设置“点动”环节的主要作用是（ ）A保护电动机 B有利于电动机调速C快速启动电动机 D加工特殊零件6、LK1-12/90型主令控制器控制电路中，专为重载低速下放而设置的为（ ） A下降“1”“2”位置 B下降“3”位置 C下降“4”位置 D下降“5”位置四、简答题1、M7130型平面磨床中为什么采用电磁吸盘来夹持工件？电磁吸盘线圈为何要采用直流供电而不采用交流电源？2、X62W型万能铣床控制线路中设置变速点动环节的作用是什么？说明其工作原理。3、在Z3040型摇臂钻床电路中，时间继电器KT与电磁阀YA在什么时候动作？YA动作时间比KT长还是短？YA什么时候不动作？4、在Z304016型摇臂钻床电路中，时间继电器KTl、KT2、KT3的作用是什么?5、在Z304016型摇臂钻床的摇臂升降过程中，液压泵电动机M3和摇臂升降电动机M2应如何配合工作，并以摇臂上升为例叙述电路工作情况。6、在Z304016型摇臂钻床电路中，SQl、SQ2、SQ3、SQ4、SQ5各行程开关的作用是什么?结合电路工作情况进行说明。7、试述X62W型铣床主轴电动机Ml高速启动控制的操作过程及电路工作情况。五、分析题1、C650型卧式车床主电机的主电路和控制电路中：（1）分析按下点动按钮后的起动工作原理；（2）分析按下反向起动按钮后的起动工作原理；（3）若主电动机正在反向运行，试分析按下停止按钮后反接制动的工作原理；（4）试说出时间继电器采用的是哪种类型？其作用是什么？（5）电路中，电气互锁环节的作用是什么？（6）若C650型卧式车床的主电动机只能点动，试分析可能的故障原因是什么？在此情况下冷却泵能否正常工作？2、M7130型平面磨床控制系统电路中：（1）电磁吸盘控制电路如何构成？（2）分析M7130型平面磨床控制系统的电气原理图。3、Z3040型摇臂钻床的主电路和控制电路中：（1）分析Z3040型摇臂钻床摇臂升降过程的电气控制；（2）分析Z3040型摇臂钻床主轴箱与立柱同时夹紧的电气控制；（3）Z3040型摇臂钻床中，电磁铁YA的作用是什么？（4）Z3040型摇臂钻床中，KT是通电延时型继电器还是断电延时型？（5）Z3040型摇臂钻床中，KT作用有哪些？（6）Z3040型摇臂钻床中，若按下主轴启动按钮，主轴是否立刻带动钻头开始旋转？为什么？模块三 其他类型电机的运行与应用习题一、填空题1. 对伺服电动机的基本要求是 、 和 。2. 直流伺服电动机的励磁方式有 和 两种。3. 直流伺服电动机的控制方式有 和 两种。4. 交流伺服电动机的控制方式有 和 两种。5. 伺服电动机又称 电动机，在自动控制系统中作为 元件。它将输入的电压信号变换成 和 输出，以驱动控制对象。6. 交流伺服电动机的转子电阻一般都做得较大，其目的是使转子在转动时产生 ，使它在控制绕组不加电压时，能及时制动，防止自转。7. 伺服电动机的结构及原理类似单相电动机。不同处在于是否有 。8. 交流伺服电动机和测速发电机的 电阻均较大。9. 对一台结构已确定的步进电动机，改变 可以改变其步距角。10. 某步进电动机采用六拍供电，电源频率为400Hz，转子齿数为40齿，则步距角为 ，转速为 。11. 三相六拍供电时步距角 ，运行平稳，起动转矩 ，经济性较好。12. 步角距是指步迸电动机每次切换控制绕组脉冲时，转子。13. 单三拍：单是指每次只有 相绕组通电，三拍是指经过 次切换控制绕组的电脉冲为一个循环。14. 双三拍：双即每次有 相绕组通电。六拍是指经过 次切换控制绕组的电脉冲为一个循环。15. 步进电动机的种类很多主要有 式、 式和 式。二、选择题 1. 伺服电动机不仅具有起动和停止的伺服性，而且还需具有（ ）的大小和方向的可控性。A. 转速 B. 定子 C. 转子 D. 绕组2. 交流伺服电动机通常转子采用空心杯结构，并且转子电阻较大是因为（ ）。A. 减小能量损耗 B. 克服自转，减小转动惯量，消除剩余电压C. 改善机械特性的非线性 D. 提高转速3. （ ）控制时，直流伺服电动机的机械特性和调节特性都是线性的。A. 电压 B. 电流 C. 电枢 D. 电阻4. （ ）拄制时，直流伺服电动机的调节特性不是线性的。A. 电压 B. 电流 C. 电枢 D. 磁场5. 交流伺服电动机的稳定性是指随（ ）的增加而均匀下降。A. 绕组 B. 电压 C. 电流 D. 转矩6. 某五相步进电动机在脉冲电源频率为2400 Hz时，转速为l 200 rpm，则可知此时步进电动机的步距角为（ ）。A. 1.5 B. 30 C. 6 D. 47. 某步进电动机转子40齿，拍数为6，通电频率400 Hz，则步距角为（ ），转速为（ ）。A. 100r/min B. 12.5r/min C. 5 D. 1.58. 步进电动机是将电脉冲信号转换为相应的（ ）的一种特殊电动机。A. 角位移或直线位移 B. 磁场 C. 转速 D. 转矩9. 步进电动机可以在开环系统中在很宽的范围内通过改变（ ）来调节电动机的转速。A. 电压 B. 电流 C. 脉冲的频率 D. 电阻10. 步进电动机按三相单三拍运行时=（ ）。A. 20 B. 30 C. 40 D. 5011. 步进电动机的三相双三拍通电方式是( )。A. AB-BC-CA-AB B. AB-BA-CB-AC C. BA-CA-BC-AB D. AB-CA-AB-BC12. 步进电动机的拍数越多，步距角越（ ），动稳定区就越接近静稳定区。A. 大 B. 小 C. 快 D. 慢13. 步进电动机三相单双六拍运行时步距角为（ ）。A. 20 B. 1.5 C. 40 D. 5014. 增加（ ）和转子的齿数可以减小步距角。A. 拍数 B. 绕组 C. 电极 D. 电压15. 混合式步进电动机也称为（ ）式步进电动机。A. 感应 B. 步进 C. 步距角 D. 混合三、简答题1、直线异步电动机有哪几种结构形式?2、直线异步电动机与旋转异步电动机的主要区别是什么?3、同步电机的凸极转子与隐极转子磁极结构有什么不同?同步电机和异步电机的转子结构有什么差异?4、为什么同步电动机无启动转矩?通常采用什么方法启动?5、同步电动机的V形曲线说明了什么?同步电动机一般工作在哪种励磁状态?为什么?模块四 变压器的运行与应用习题一、 填空题1、变压器工作原理的基础是 定律。2、变压器二次绕组的额定电压是指变压器一次绕组加 时二次绕组的电压。3、在变压器中，同时和一次绕组、二次绕组相交链的磁通称为 ，仅和一次绕组交链的磁通称为 。4、变压器额定电压下负载运行时，当负载电流增大时，铜耗将 ；铁耗将 。5、三相变压器的连接组别反映的是变压器高、低压侧对应 之间的相位关系。6、两台变压器并联运行，第一台短路电压，第二台短路电压，负载时，第 台变压器先达到满载。7、三相变压器理想并联运行的条件为 ， ， ，其中必须满足的条件是 。二、选择题1、一台三相电力变压器，D，y接法，负载时忽略励磁电流，低压侧相电流为808.3A时，则高压侧的相电流为 。A808.3A B56A C18.67A2、三相变压器一次侧的额定电流为 。 AB cD3、三相变压器的变比是指 之比。 A一、二次侧相电动势 B一、二次侧线电动势； C一、二次侧线电压4、一台单相变压器，如果把一次侧接到110V的电源上运行，电源频率不变，则变压器的主磁通将 。 A增大 B减小 C不变 D为零5、变压器的电压与频率都增加5时，穿过铁芯线圈的主磁通 。 A增加 B减少 C基本不变6、变压器的磁动势平衡方程为 。 A一次绕组、二次绕组磁动势的代数和等于励磁磁动势 B一次绕组、二次绕组磁动势的相量和等于励磁磁动势 C一次绕组、二次绕组磁动势的算数差等于励磁磁动势7、变压器并联条件中必须满足的条件是 。 A变比相等 B连接组别相等 C短路阻抗标幺值相等8、变压器的空载损耗 。 A主要为铁耗 B主要为铜耗 C全部为铜耗 D全部为铁耗9、变压器空载电流小的原因是 。 A变压器的励磁阻抗大 B一次绕组匝数多，电阻大 C一次绕组漏电抗大10、一台接在电网上的电力变压器，获得最高效率的条件是 。 A满载 B铜耗小于铁耗 C铜耗等于铁耗 D轻载11、连接组别不同的变压器不能并联运行，是因为 。 A电压变化率太大 B空载环流太大 C负载时励磁电流太大 D不同连接组别的变压器变比不同12、变压器并联运行时，在任何一台变压器不过载情况下，若各台变压器短路阻抗标幺值不等，则 。A变压器设备利用率113、一台Y，yn0和一台Y，yn8的三相变压器，变比相等，短路阻抗标幺值相等，能否经过改接后作并联运行 。A能 B不能 C不一定 D不改接也能三、判断题1、电源电压和频率不变时，变压器的主磁通基本为常数，因此负载和空载时感应电动势为常数。( )2、变压器空载运行时，电源输入的功率只是无功功率。( )3、变压器空载运行时一次侧加额定电压，由于绕组电阻很小，因此电流很大。( )4、变压器空载和负载时的损耗是一样的。( )5、变压器的变比可看作是一、二次侧额定线电压之比。( )6、只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。( ) 7、一台Y，d11和一台Y，d7的三相变压器，变比相等，短路阻抗标幺值相等，能经过改接后做并联运行。( )8、一台50Hz的变压器接到60 Hz的电网上，外加电压的大小不变，励磁电流将减小。( )9、变压器负载呈容性，负载增加时，二次侧电压将降低。( )10、连接组别不同的变压器不能并联运行，是因为电压变化率太大。( )四、简答题1、力变压器的主要功能是什么?它是通过什么作用来实现其功能的?2、变压器能否改变直流电的电压等级来传递直流电能?为什么?3、变压器的一次绕组和二次绕组之间并没有电路上的直接联系，为什么在负载运行时，二次电流增大或减小的同时，一次电流也跟着增大或减小?4、一台变压器一次绕组额定电压为220 V，不小心把一次绕组接在220 V的直流电源上，会出现什么情况?5、变压器的电压变化率的大小与哪些因素有关?6、若三相变压器的一次、二次绕组线电动势领先，试问这台变压器连接组别的标号数是多少?7、变压器并联运行的条件是什么?其中哪一个条件要绝对满足?为什么?8、电压互感器和电流互感器在使用中应注意哪些事项?9、一台三相电力变压器，额定容量，额定电压， Y，d接法，试求一次、二次绕组额定电流与各为多少? 10、试计算下列各台变压器的变比K。 的单相变压器。 的Y，y接法的三相变压器。的Y，d接法的三相变压器。五、作图题有四台三相变压器，接线图如图7.41所示，通过画绕组电动势相量图，确定它们的连接组别。
