常见基坑支护分类及适用条件.doc

常见基坑支护分类及适用条件 表1
类型
支护方式或结构
支挡构件或护坡方式
适用条件
放

坡
自稳边坡
根据土质按一定坡率放坡（单一坡或分阶坡），土工膜覆盖坡面，抹水泥砂浆或喷混凝土（砂浆）保护坡面，袋装砂、土包反压坡脚、坡面。
基坑周边开阔，相邻建（构）筑物距离较远，无地下管线或地下管线不重要，可以迁移改道；
坑底土质软弱时，为防止坑底隆起破坏可通过分阶放坡卸载。
坡

体

加

固
加筋土重力式挡墙
土钉、螺旋锚、锚管灌（注）浆等加筋土挡墙。
适用于除淤泥、淤泥质土外的多种土质，支护深度不宜超过6m；坑底没有软土。
水泥土重力式挡墙
注浆、旋喷、深层搅拌水泥土挡墙（壁式、格栅式、拱式、扶壁式）。
适用于包括软弱土层在内的多种土质，支护深度不宜超过6m（加扶壁可加大支护深度），可兼作隔渗帷幕；
墙底没有软土；
基坑周边需有一定的施工场地。
喷锚支护
钢筋网喷射混凝土面层，锚杆。
适用于填土、粘性土及岩质边坡，支护深度不宜超过6m（岩质边坡除外），坡底有软弱土层影响整体稳定时慎用；
不适用于深厚淤泥、淤泥质土层、流塑状软粘土和地下水位以下的粉土、粉砂层。
复合喷锚支护
钢筋网喷射混凝土面层，锚杆，另加水泥土桩或其它支护桩，解决坑底抗隆起稳定问题和深部整体滑动稳定问题。
坑底以下有一定厚度的软弱土层，单纯喷锚支护不能满足要求时可考虑采用复合喷锚支护，可兼作隔渗帷幕；
支护深度不宜超过6m，坑底软土厚度超过4m时慎用。

排

桩
悬臂式
钻孔灌注桩、人工挖孔桩、预制桩，板桩（钢板桩组合，异型钢组合，预制钢筋混凝土板组合）；冠梁。
悬臂高度不宜超过6m，对深度大于6m的基坑可结合冠梁顶以上放坡卸载使用，坑底以下软土层厚度很大时不宜采用；
嵌入岩层、密实卵砾石、碎石层中的刚度较大的悬臂桩的悬臂高度可以超过6m。

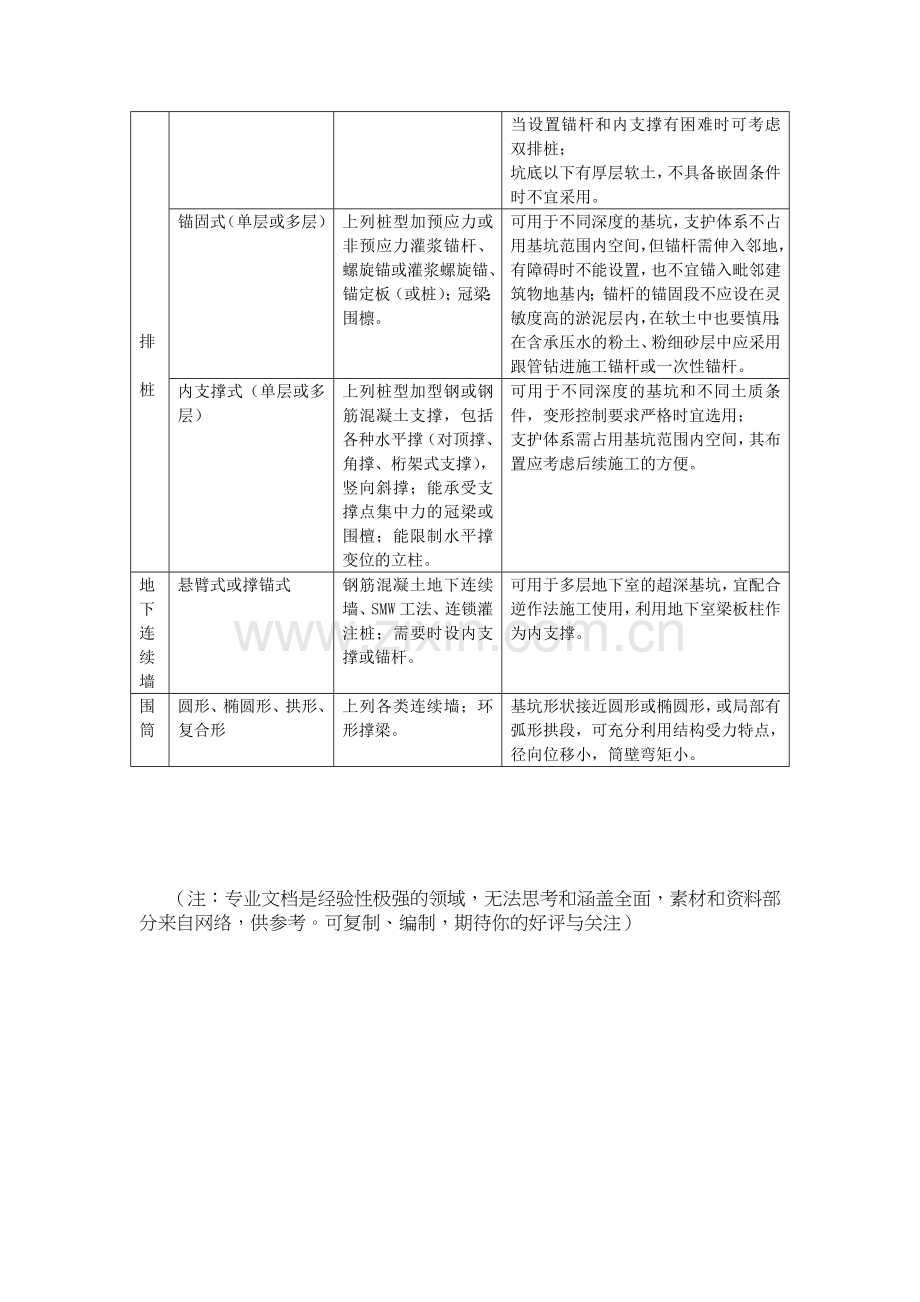

常见基坑支护分类及适用条件 续表1
类型
支护方式或结构
支挡构件或护坡方式
适用条件

双排桩
两排钻孔灌注桩，顶部钢筋混凝土横梁连结，必要时对桩间土进行加固处理
使用双排桩可在一定程度上弥补单排悬臂桩变形大、支护深度有限的缺点，适宜的开挖深度应视变形控制要求经计算确定；

排

桩

当设置锚杆和内支撑有困难时可考虑双排桩；
坑底以下有厚层软土，不具备嵌固条件时不宜采用。
锚固式（单层或多层）
上列桩型加预应力或非预应力灌浆锚杆、螺旋锚或灌浆螺旋锚、锚定板（或桩）；冠梁；围檩。
可用于不同深度的基坑，支护体系不占用基坑范围内空间，但锚杆需伸入邻地，有障碍时不能设置，也不宜锚入毗邻建筑物地基内；锚杆的锚固段不应设在灵敏度高的淤泥层内，在软土中也要慎用；在含承压水的粉土、粉细砂层中应采用跟管钻进施工锚杆或一次性锚杆。
内支撑式（单层或多层）
上列桩型加型钢或钢筋混凝土支撑，包括各种水平撑（对顶撑、角撑、桁架式支撑），竖向斜撑；能承受支撑点集中力的冠梁或围檀；能限制水平撑变位的立柱。
可用于不同深度的基坑和不同土质条件，变形控制要求严格时宜选用；
支护体系需占用基坑范围内空间，其布置应考虑后续施工的方便。
地下连续墙
悬臂式或撑锚式
钢筋混凝土地下连续墙、SMW工法、连锁灌注桩；需要时设内支撑或锚杆。
可用于多层地下室的超深基坑，宜配合逆作法施工使用，利用地下室梁板柱作为内支撑。
围筒
圆形、椭圆形、拱形、复合形
上列各类连续墙；环形撑梁。
基坑形状接近圆形或椭圆形，或局部有弧形拱段，可充分利用结构受力特点，径向位移小，筒壁弯矩小。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
