《机械加工工艺编制与实施》期末考试试卷（B卷）
使用班级:
命题教师：
考核方式：闭卷考试
考试时间：100分钟
题号
一
二
三
四
总分
应得分
30
20
20
30
100
实得分

得分
阅卷人

一、 选择题：请在题前括号填写正确答案,本题共25，每题1，共25分。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

（ ）1、机械加工中使用最多的刀具材料为 。
A、工具钢 B、硬质合金 C、陶瓷 D、高速钢 E、高速钢与硬质合金
（ ）2、在车床上加工某零件，先加工其一端，再调头加工另一端，这应是 。
A、两个工序 B、两个工步 C、两次装夹 D、两个工位
（ ）3、用螺纹千分尺是测量外螺纹( )的。
A．大径 B．小径 C．中径 D．螺距
（ ）4、影响表面粗糙度的最为显著的因素是 。
A、切削速度 B、背吃刀量 C、进给量 D、刀具主偏角
（ ）5、工件定位时，六个自由度_______全部限制。
A、必须 B、不能 C、不一定 D、一般
（ ）6、粗车加工表面，经济精度等级（IT）可达 。
A、11～13 B、9～10 C、7～8 D、6～7
（ ）7、为改善材料切削性能而进行的热处理工序（如退火、正火），通常安排在哪进行。
A、切削加工之前 B、磨削加工之前 C、粗加工后，精加工前
（ ）8、加工箱体类零件时常选用一面两孔作定位基准，这种方法一般符合
A、基准重合原则 B、基准统一原则 C、互为基准原则 D、自为基准原则
（ ）9、自为基准多用于精加工或光整加工工序，其目的是：
A、符合基准重合原则 B、符合基准统一原则
C、保证加工面的形状和位置精度 D、保证加工面的余量小而均匀
（ ）10、零件上孔径大于40mm的孔，精度要求为IT10，通常采用的加工方案为：
A、钻-镗 B、钻-铰 C、钻-拉 D、钻-扩-磨
（ ）11、在一平板上铣通槽，除沿槽长方向的一个自由度未被限制外，其余自由度均匀被限制。此定位方式属于：
A、完全定位 B、不完全定位 C、欠定位 D、过定位
（ ）12、安装在机床主轴上，能带动工件一起旋转的夹具是 。
A、钻床夹具 B、车床夹具 C、铣床夹具 D、镗床夹具
（ ）13、为消除一般机床主轴箱体铸件的内应力，应采用
A、正火 B、调质 C、时效 D、表面热处理
（ ）14、经济加工精度是在（ ）条件下所能保证的加工精度和表面粗糙度。
A、最不利 B、最佳状态 C、最小成本 D、正常加工
（ ）15、淬火处理一般安排在 。
A、毛坯制造之后 B、粗加工后 C、半精加工之后 D、精加工之后
（ ）16、钻孔时的背吃刀量是
    A、钻孔的深度        B、钻头的直径        C、钻头直径的一半
（ ）17、试指出车床主轴(45钢)各主轴颈的高频淬火(54HRC)在加工中的热处理工序应安排在工艺过程的哪个阶段。
A、粗加工前 B、粗加工后，半精加工前
C、半精加工后，精加工前 D、精加工后，光整加工前
（ ）18、下面的结论那一个正确的是（ ）。
A.一道工序只能有一次安装 B.一次安装只能有一个工位
C.一个工位只能完成一个工步 D.一道工序只能在一台设备上完成
（ ）19、在拟定零件机械加工工艺过程、安排加工顺序时首先要考虑的问题是：
A、尽可能减少工序数； B、精度要求高的主要表面的加工问题
C、尽可能避免使用专用机床； D、尽可能增加一次安装中的加工内容。
（ ）20、铜合金 7 级精度外圆表面加工通常采用 （ ）的加工路线。
A 粗车 B 粗车-半精车 C 粗车-半精车-精车 D 粗车-半精车-精磨

学校 班级 学号 姓名______________________
uuuuuuuuuuuuuuu装uuuuuuuuuuuuuuu订uuuuuuuuuuuuu线uuuuuuuuuuuuuuu

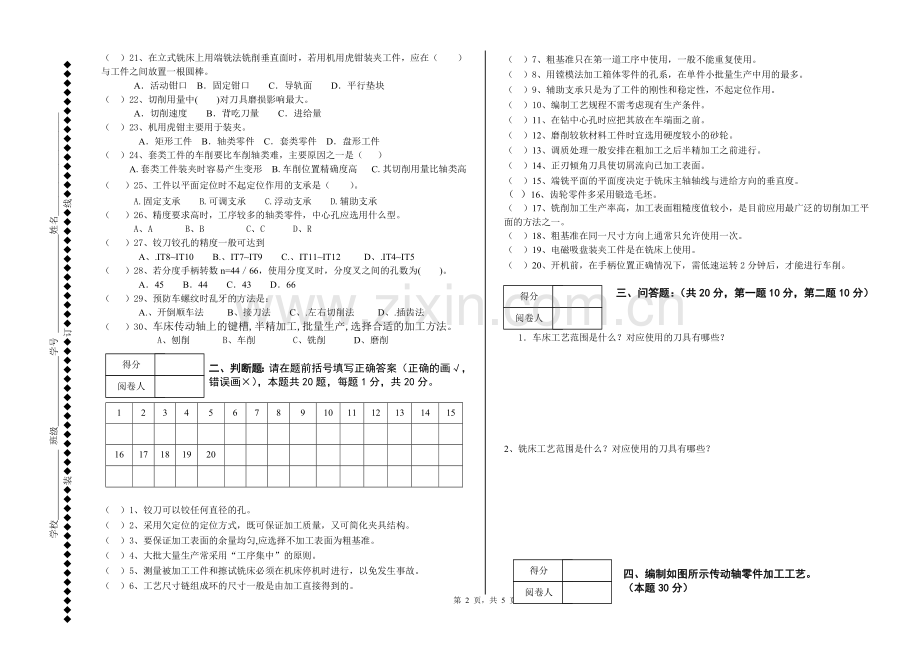

（ ）21、在立式铣床上用端铣法铣削垂直面时，若用机用虎钳装夹工件，应在（ ）与工件之间放置一根圆棒。
A．活动钳口 B．固定钳口 C．导轨面 D．平行垫块
（ ）22、切削用量中( )对刀具磨损影响最大。
A．切削速度 B．背吃刀量 C．进给量
（ ）23、机用虎钳主要用于装夹。
A．矩形工件 B．轴类零件 C．套类零件 D．盘形工件
（ ）24、套类工件的车削要比车削轴类难，主要原因之一是（ ）
A.套类工件装夹时容易产生变形 B.车削位置精确度高 C.其切削用量比轴类高
（ ）25、工件以平面定位时不起定位作用的支承是（ ）。
A.固定支承 B.可调支承 C.浮动支承 D.辅助支承
（ ）26、精度要求高时，工序较多的轴类零件，中心孔应选用什么型。
A、A B、B C、C D、R
（ ）27、铰刀铰孔的精度一般可达到
A、.IT8~IT10 B.、IT7~IT9 C.、IT11~IT12 D、.IT4~IT5
（ ）28、若分度手柄转数n=44／66，使用分度叉时，分度叉之间的孔数为( )。
A．45 B．44 C．43 D．66
（ ）29、预防车螺纹时乱牙的方法是：
A.、开倒顺车法 B、接刀法 C、.左右切削法 D、.插齿法
（ ）30、车床传动轴上的键槽,半精加工,批量生产,选择合适的加工方法。
A、刨削 B、车削 C、铣削 D、磨削
得分
阅卷人

二、判断题：请在题前括号填写正确答案（正确的画√，错误画×），本题共20题，每题1分，共20分。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

16
17
18
19
20

（ ）1、铰刀可以铰任何直径的孔。
（ ）2、采用欠定位的定位方式，既可保证加工质量，又可简化夹具结构。
（ ）3、要保证加工表面的余量均匀,应选择不加工表面为粗基准。
（ ）4、大批大量生产常采用“工序集中”的原则。
（ ）5、测量被加工工件和擦试铣床必须在机床停机时进行，以免发生事故。
（ ）6、工艺尺寸链组成环的尺寸一般是由加工直接得到的。
（ ）7、粗基准只在第一道工序中使用，一般不能重复使用。
（ ）8、用镗模法加工箱体零件的孔系，在单件小批量生产中用的最多。
（ ）9、辅助支承只是为了工件的刚性和稳定性，不起定位作用。
（ ）10、编制工艺规程不需考虑现有生产条件。
（ ）11、在钻中心孔时应把其放在车端面之前。
（ ）12、磨削较软材料工件时宜选用硬度较小的砂轮。
（ ）13、调质处理一般安排在粗加工之后半精加工之前进行。
（ ）14、正刃倾角刀具使切屑流向已加工表面。
（ ）15、端铣平面的平面度决定于铣床主轴轴线与进给方向的垂直度。
（ ）16、齿轮零件多采用锻造毛坯。
（ ）17、铣削加工生产率高，加工表面粗糙度值较小，是目前应用最广泛的切削加工平面的方法之一。
（ ）18、粗基准在同一尺寸方向上通常只允许使用一次。
（ ）19、电磁吸盘装夹工件是在铣床上使用。
（ ）20、开机前，在手柄位置正确情况下，需低速运转2分钟后，才能进行车削。

得分
阅卷人

三、问答题：（共20分，第一题10分，第二题10分）

1．车床工艺范围是什么？对应使用的刀具有哪些？

2、铣床工艺范围是什么？对应使用的刀具有哪些？

得分
阅卷人

四、编制如图所示传动轴零件加工工艺。
（本题30分）

 机械加工过程卡片
零（部）件名称

材料
牌号

毛坯种类

毛坯外
型尺寸

 每毛坯可制件数

备注

工
序
号
工序名称
工 序 内 容
施工
车间
设 备
工艺设备
夹 具
刀 具
量 具

编制如图所示衬套零件的机械加工工艺过程卡片。45钢，调质处理，加工数量2件
技术要求1.调质220—250HBS,。

第 5 页，共 5 页

《机械加工工艺编制与实施》期末考试试卷（B卷）答案
一、选择题：本题共30题，每题1分，共30分。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
E
B
C
A
C
A
A
B
D
A
B
B
C
D
C
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
C
C
D
B
C
A
A
A
A
D
B
B
A
A
C

二、判断题：正确的填“√”，错误的填“×”。本题共20题，每题1分，共20分。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
×
×
×
×
√
√
√
×
√
×
×
×
√
×
√
16
17
18
19
20

√
√
√
×
√

三、问答题：（共20分，第一题10分，第二题10分）
1、答：车削主要用于回转体零件上回转面的加工，如各轴类、盘套类零件上的内外圆柱面、圆锥面、台阶面及各种成形回转面等。采用特殊的装置或技术后，利用车削还可以加工非圆零件表面，如凸轮、端面螺纹等；借助于标准或专用夹具，在车床上还可完成非回转零件上的回转表面的加工。（5分）
45°车刀可以车外圆、端面；90°75°等车刀车外圆；螺纹车刀车螺纹；可以用板牙套螺纹；可以用丝锥攻螺纹；切断刀切沟槽或切断；内孔车刀车内孔；可以用中心钻打中心孔；可以用麻花钻钻孔；可以用铰刀铰孔；可以用滚刀滚花；可以用外圆车刀车圆锥，可以用成形刀车成型面等等；（5分）
2、答：铣削可以加工水平面、垂直面、斜面、沟槽、沟槽、成型面、螺纹和齿形等，也可以用来切断材料。因此，铣削加工的工艺范围相当广泛。（2分）
①加工平面用的铣刀。加工平面用的铣刀主要有两种：面铣刀和圆柱铣刀。加工较小的平面，也可用立铣刀和三面刃盘铣刀。（2分）
②加工直角沟槽用的铣刀。直角沟槽是铣加工的基本内容之一，铣削直角沟槽时，常用的有三面刃铣刀、立铣刀，还有形状如薄片的切口铣刀。键槽是直角沟槽的特殊形式，加工键槽用的铣刀有键槽铣刀和盘形槽铣刀。（2分）
③加工各种特形沟槽用的铣刀。铣削加工的特形沟槽很多，如T形槽、V形槽、燕尾槽等，所用的铣刀有T形槽铣刀、角度铣刀、燕尾铣刀等。（2分）
④加工各种成形面用的铣刀。加工成形面的铣刀一般是专门设计制造而成，常用标准化成形铣刀有凹、凸圆弧铣刀、齿轮盘铣刀和指状齿轮铣刀等。（1分）
⑤切断加工用的铣刀。常用的切断加工铣刀是锯片铣刀。前面所述的薄片状切口铣刀也可用作切断。（1分）
四、机械加工工艺编制题（共30分）
评分标准每工序4分。
